电视机散热解决方案

．网络ｓ传输　

．　’　，　

基于Ｐ　Ｃ　Ｍ　Ｃ　ｌ　Ａ接口的数字电视机卡分离　

条件接收系统Ｃ　Ａ　Ｍ卡解决方案　

嘤　曲　＇　■　９　

数字电视产业化项目作为我国“十五”计划的　１２个重点项目之一，得到国家政府相关机构的高度　重视，已经确定的转换时间表中规定在２０１５年停止　模拟信号的播出，目前已经开始全面推进有线电视　从模拟向数字的整体转换。其最终目标是不但可以　向用户提供高质量的多媒体信息，还可以进行自由　的信息交互，并成为信息家电的智能终端。　１数字化过程中机卡分离模式的　重要意义　

为了保证数字电视可向用户提供个性化、私密　的信息服务，并建立安全的收费渠道，必须使用条　件接收系统对数字电视进行加密控制，从技术和法　律的角度维护收视者的合法权益。Ｃ　ＡＳ保证已付费　的用户（称之为授权）能收到他已预订的电视节目　和服务业务，而对未付费用户则无法获取该种业务。　我国现在很多地方开通了数字电视业务，但采　用的Ｃ　Ａ各不相同，因此造成了各地数字电视不兼　容这一问题，用户无法使用同一机顶盒接收不同ＣＡ　下的节目。解决这一问题的方法就是推行“机卡分　离”，实现数字电视接收系统与ＣＡ系统的完全分离。　由于Ｓｍａｒｔ　Ｃａｒｄ处理能力有限，无法完成信号　的解扰工作，因而最多只可以实现Ｃ　Ａ的解密算法　与机顶盒的分离。当数字电视节目采用多密方式，　即采用不同的加解扰和加解密算法时，基于Ｓｍａｒｔ　Ｃａｒｄ的机顶盒就无法同时收看了。　使用ＣＡＭ卡可以完成解密、解扰的全过程，实　现真正意义上的机卡分离，即，“机”是数字电视接　收机或机顶盒提供数字电视信号接收、解码、处理　等功能；“ＣＡＭ卡”提供ＣＡ系统解扰、解密、认证　－１６一　等功能。机卡实现完全分离，使用户只需要更换　ＣＡＭ卡就可以收看到不同加密和加扰方式下的数字　电视节目。鉴于一体化机顶盒导致市场分割和地方　垄断，信息产业部早在２００３年９月提出了“机卡分　离”设想，国家数字电视领导小组也将数字电视ＣＡ　机卡分离确定为我国的产业政策。　２　ＣＡＭ卡可实现功能　

1 / 5

无风扇CPU散热解决方案

xx威臣材料科技有限公司xx

CPU散热，采用风扇来强化对流散热，目前来说，无疑是最为有效的散热方案。至于全铜散热器，热管式散热器……无非是锦上添花，满足玩家级别的高性能，高要求的需求。一般办公家用，还真是画蛇添足—用不上！风扇散热优点不用说，单说说不足之处：

1."风扇寿命受环境影响非常大；

2."噪音；

3."有些使用环境不太合适使用。

比如工控电脑，因为使用场合的限制，金属粉尘多，使用散热风扇带来的危害远超过其优点。那么有没有一个较好的无风扇系统呢？

下面，我们从理论上，来进行探讨。

受多家知名企业的委托，经过我司一年的全力研发，一种革命性的新产品横空出世了！EDNano—水性散热涂料。已经成功应用在深圳一家一体化工控电脑的CPU和显卡散热，取得了显著效果，并批量化生产3个批次。

专利受理号：

1374."6

这是一种什么样的技术？怎样的创新？怎样的产品呢？当今世界，电子技术飞速发展，功能越来越强大，功率也越做越大，就以CPU来说，就有功耗高达65瓦的存在。家用电器，电力，交通，航空航天等各行各业，无不对散热问题高度重视。

散热的途径有四种方式：

A.传导散热：

热量通过接触的方式，传送给温度较低物体的散热方式。比如：

2 / 5

CPU的热量，通过CPU外封装的金属件与散热器紧密贴合，热量通过金属件传出来。

B.对流散热：

凭借空气流动交换热量的散热方式。还是以CPU说事，CPU散热器与空气之间的散热，就是对流散热。风扇的作用是加大空气流量，提高散热效

率。

C.辐射散热：

以热射线形式传给温度较低的周围环境中的散热方式。CPU散热器，有一部分热量就是通过这种方式发散出来。人眼看不见，但依靠检测仪器，便可探测出来。

D.蒸发散热：

发热体通过表面的液体蒸发，来进行散热的方式。比如：

人体的汗液蒸发，就是一种有效的散热方式。

如何提高散热效率？不外乎是从提高以上四种散热方式的效率。

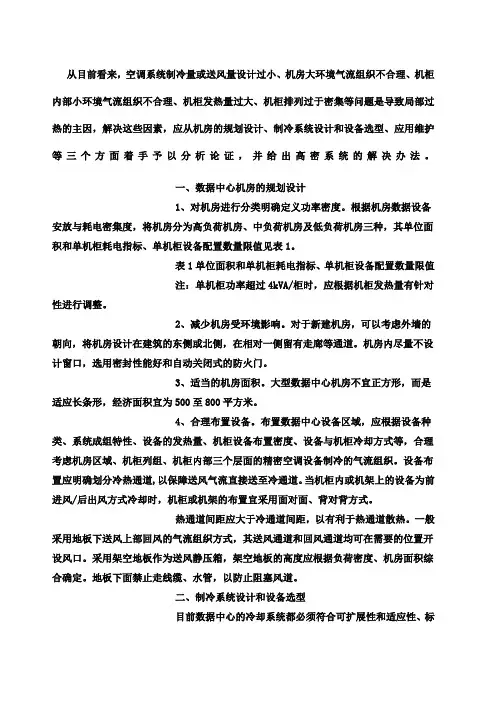

从目前看来，空调系统制冷量或送风量设计过小、机房大环境气流组织不合理、机柜内部小环境气流组织不合理、机柜发热量过大、机柜排列过于密集等问题是导致局部过热的主因，解决这些因素，应从机房的规划设计、制冷系统设计和设备选型、应用维护等三个方面着手予以分析论证，并给出高密系统的解决办法。

一、数据中心机房的规划设计

1、对机房进行分类明确定义功率密度。根据机房数据设备安放与耗电密集度，将机房分为高负荷机房、中负荷机房及低负荷机房三种，其单位面积和单机柜耗电指标、单机柜设备配置数量限值见表1。

表1单位面积和单机柜耗电指标、单机柜设备配置数量限值

注：单机柜功率超过4kVA/柜时，应根据机柜发热量有针对性进行调整。

2、减少机房受环境影响。对于新建机房，可以考虑外墙的朝向，将机房设计在建筑的东侧或北侧，在相对一侧留有走廊等通道。机房内尽量不设计窗口，选用密封性能好和自动关闭式的防火门。

3、适当的机房面积。大型数据中心机房不宜正方形，而是适应长条形，经济面积宜为500至800平方米。

4、合理布置设备。布置数据中心设备区域，应根据设备种类、系统成组特性、设备的发热量、机柜设备布置密度、设备与机柜冷却方式等，合理考虑机房区域、机柜列组、机柜内部三个层面的精密空调设备制冷的气流组织。设备布置应明确划分冷热通道,以保障送风气流直接送至冷通道。当机柜内或机架上的设备为前进风/后出风方式冷却时，机柜或机架的布置宜采用面对面、背对背方式。

热通道间距应大于冷通道间距，以有利于热通道散热。一般采用地板下送风上部回风的气流组织方式，其送风通道和回风通道均可在需要的位置开设风口。采用架空地板作为送风静压箱，架空地板的高度应根据负荷密度、机房面积综合确定。地板下面禁止走线缆、水管，以防止阻塞风道。

二、制冷系统设计和设备选型

目前数据中心的冷却系统都必须符合可扩展性和适应性、标准化、简单化、智能化、可管理化等五种关键要求。当前的设计思路和设备没有解决的、最为紧迫的核心问题是数据中心适应变化能力较差。数据中心冷却系统必须对不断变化的要求有更强的适应能力，对不断增长和无法预测的功率密度制定规划，同时要设计出冷却系统适应能力强甚至易于改进。数据中心设计中最重要的一个部分就是冷空气的供应和排出的热空气的回流路径，这对于高密度环境极具有挑战性，因为气流速度必须克服空气分配和回流系统的阻力。故要解决冷却系统的问题，就需要对现行的设计思路进行改进，主要包括冷却设备技术和设计的改进，以及如何测定数据中心的冷却要求等。

机构合作方案

页脚内容

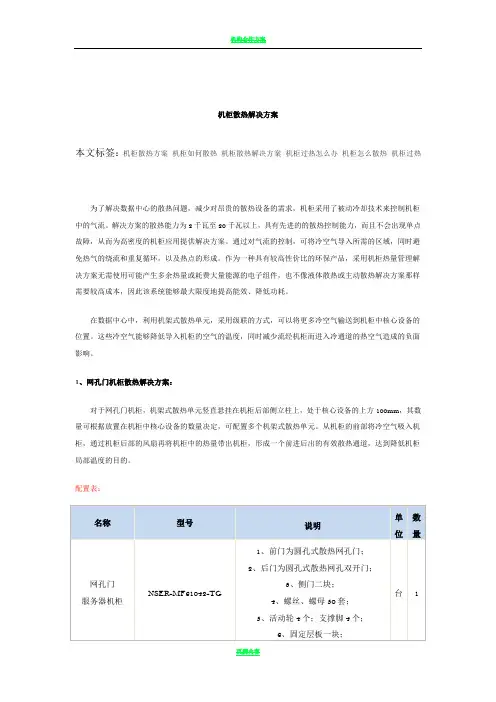

机柜散热解决方案

本文标签：机柜散热方案 机柜如何散热 机柜散热解决方案 机柜过热怎么办 机柜怎么散热 机柜过热

为了解决数据中心的散热问题，减少对昂贵的散热设备的需求，机柜采用了被动冷却技术来控制机柜中的气流。解决方案的散热能力为2千瓦至20千瓦以上，具有先进的的散热控制能力，而且不会出现单点故障，从而为高密度的机柜应用提供解决方案。通过对气流的控制，可将冷空气导入所需的区域，同时避免热气的绕流和重复循环，以及热点的形成。作为一种具有较高性价比的环保产品，采用机柜热量管理解决方案无需使用可能产生多余热量或耗费大量能源的电子组件，也不像液体散热或主动散热解决方案那样需要较高成本，因此该系统能够最大限度地提高能效、降低功耗。

在数据中心中，利用机架式散热单元，采用级联的方式，可以将更多冷空气输送到机柜中核心设备的位置。这些冷空气能够降低导入机柜的空气的温度，同时减少流经机柜而进入冷通道的热空气造成的负面影响。

1、网孔门机柜散热解决方案：

对于网孔门机柜，机架式散热单元竖直悬挂在机柜后部侧立柱上，处于核心设备的上方100mm，其数量可根据放置在机柜中核心设备的数量决定，可配置多个机架式散热单元。从机柜的前部将冷空气吸入机柜，通过机柜后部的风扇再将机柜中的热量带出机柜，形成一个前进后出的有效散热通道，达到降低机柜局部温度的目的。

配置表：

名称 型号 说明 单位 数量

网孔门

服务器机柜 NSER-MF61042-TG 1、前门为圆孔式散热网孔门；

2、后门为圆孔式散热网孔双开门；

3、侧门二块；

4、螺丝、螺母50套；

5、活动轮4个；支撑脚4个；

6、固定层板一块； 台 1 机构合作方案

页脚内容 7、国标8口PDU一个。

机架式

散热单元 RACD-T120 适用于各种机柜,可以安装在机柜的后部机架上,安装方式可以立装或平装。 个 3
