暖通空调工程设计方法与系统分析 0、导言

暖通空调工程设计方法与系统分析【摘要】本文主要介绍了一些建筑采暖通风空调系统设计和系统特点，分析了该系统的影响。

【关键词】暖通空调；设计；系统分析0.前言一个好的建筑暖通空调设计，必须达到良好的使用效果，当然是各工种综合应用的效果。

换言之，即适用，经济，和美丽的。

为了实现这一目标，在设计不同类型的工作必须互相配合好。

配合好不仅是了解相互信息，另一个重要的事情是了解彼此。

对于暖通设计师首先学会确保设计对象的正确。

有利于采取的相应对策正确，即选择合适的解决方案和系统。

1.暖通空调工程设计方法（1）该建筑物的位置，周围建筑物情况以及邻近供热、供水、供电等管线的敷设方式与可能的接口地点。

这些可以作为客观条件在当时这个建筑设计加热入口、计算负载还可以用作参考当考虑因素，如风力、阳光，也可以根据主要入口朝向，确定门的方向。

（2）建筑物里面的人员多少、时间使用、废气排放等。

这些都可作为计算负荷及系统划分的根据。

（3）层，高度和总高度的建筑，看它是否属于高层建筑。

当前规范中规定，超过10层的住宅建筑和其他民用建筑建筑高度超过24米的都应符合防火规范设计高层建筑。

（4）实际大小的空间，外墙，梁和柱子的大小。

（5）了解消防分区，不同的方式防烟分区的划分和防火墙的位置，消防疏散路线。

（6）建筑结构，如位置的剪力墙、屋面、外墙等（7）窗的大小，层数和使用玻璃热性能，它是否满足节能的要求。

（8）环境。

建筑是开放或周围建筑物、周围环境的背景噪音水平。

周围的建筑热负荷计算时应考虑阴影区域；水的存在，砂、停车场和建筑物低于建筑屋顶。

这些可以反射太阳辐射，高层建筑，增加太阳辐射的热量；在植物、锅炉房、厨房等，应注意选择室外空气的摄入量。

（9）室内照明负荷、电子设备、汽车及其他加热设备。

（10）可以提供冷却机、空调房间，冷却塔、水泵房、电力室、热力学点位置等。

（11）结构的水平。

（12）投资额、投资回收期。

（13）施工水平，源设备。

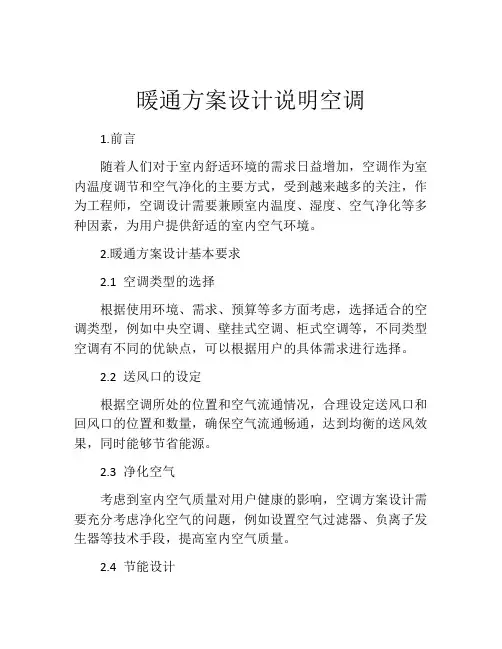

暖通方案设计说明空调1.前言随着人们对于室内舒适环境的需求日益增加，空调作为室内温度调节和空气净化的主要方式，受到越来越多的关注，作为工程师，空调设计需要兼顾室内温度、湿度、空气净化等多种因素，为用户提供舒适的室内空气环境。

2.暖通方案设计基本要求2.1 空调类型的选择根据使用环境、需求、预算等多方面考虑，选择适合的空调类型，例如中央空调、壁挂式空调、柜式空调等，不同类型空调有不同的优缺点，可以根据用户的具体需求进行选择。

2.2 送风口的设定根据空调所处的位置和空气流通情况，合理设定送风口和回风口的位置和数量，确保空气流通畅通，达到均衡的送风效果，同时能够节省能源。

2.3 净化空气考虑到室内空气质量对用户健康的影响，空调方案设计需要充分考虑净化空气的问题，例如设置空气过滤器、负离子发生器等技术手段，提高室内空气质量。

2.4 节能设计为了满足节能环保的要求，空调方案需要具备合理的节能设计，例如建筑外墙的隔热、隔音等措施，空调系统的换热效率、电力利用率等方面的设计，以及人性化的智能控制等方面都需要考虑。

3.空调设计方案说明3.1 空调设备的选择在选择空调设备时，需要注意设备的制冷量、噪音、节能等方面的指标，根据使用场景和预算进行选择。

还需要关注空调设备的保养和维修以及备件等方面的服务保障。

3.2 空调系统的设计中央空调系统是大型商业建筑和办公楼常用的空调方案，其中包括末端设备、配管、水泵、冷却塔、水箱等部件，需要进行整体设计、配合使用，保证系统的正常运行和节能经济效益。

3.3 空气送风系统的设计送风系统是空调设计中非常重要的部分，它关系到空气循环的质量和效率，需要合理设置送风口和回风口的数量和位置，确保空气流通均衡，达到舒适的室内环境。

3.4 维护和保养空调方案在设计完成后，需要对整个系统进行维护和保养，定期进行清洁、维修和检测，并及时更换故障件和更新技术，以确保系统的正常运行和使用寿命。

4.总结综上所述，空调设计是建筑工程中非常重要的一部分，它需要综合考虑用户需求、预算、空气质量、能源环保等多个方面的因素，制定出合理的方案，提供舒适的室内环境和经济高效的运行模式，为用户和环境做出贡献。

暖通空调工程设计方法与系统分析摘要：暖通空调工程设计是整个建筑工程施工过程中的一个重要环节,在进行系统方案选择时,需要考虑到以下几个因素:首先要保证建筑内热湿平衡条件和室内温度要求;其次就是如何合理运用各种设备来完成对建筑物冷、热水循环利用量等方面的确定。

因此在实际工作之中我们需要从各个方面对暖通工程项目进行全面分析,并结合相关数据资料为基础制定出科学可行的方案设计方案。

本文笔者希望以地铁调度大厅的暖通空调设计为例，为其设计一个空调系统，并寻找更加节能，更加低耗能的解决方式。

关键词：暖通空调；设计方法；系统分析；压缩机监控，智能化；引言：暖通空调工程设计是一个复杂的系统,涉及到了很多方面,包括设备和管道等。

在实际施工过程中需要考虑多方面因素对整个建筑工程进行优化。

所以我们要针对这些问题来制定科学合理、可行的设计方案。

目前我国大多数建筑都使用的是集中供冷方式来完成建筑内热湿交换工作;对于大型建筑物来说采用分散式供应模式可以有效地降低能源消耗量,减少成本投入并且还能提高效率和质量,一、系统的总体架构（一）总体需求在暖通空调工程的设计过程中,首先要对系统进行总体规划，然后根据建筑物的具体情况来确定智能化控制系统。

暖通设备主要包括:冷热水机组、风机盘管以及变频器等。

其中热源采用直接加热式水泵和地埋式冷水塔两种方式；其次是集中供回水管路与恒温制冷剂管道相结合作为暖通空调工程设计中的主体部分，在对系统进行规划时应当根据实际需求选择合理的方案来满足用户对于舒适性要求。

（二）设计工况本工程的调度大厅为高大空间，吊顶下净高达到 6.9m，长度为 133.4m，宽度为 20.7m。

功能为二十一条线路的指挥调度中心。

下图为 1/2 长度大厅的布置示意图，每个区域为一条线的指挥调度区。

调度区正对本条线的监控大屏，每个大屏尺寸为7.75mx3.6m。

大屏后为设备检修通道。

大厅吊顶为上人吊顶，吊顶到屋面空间可达 2.0m高。

暖通空调课程设计书一、教学目标本课程的教学目标是让学生掌握暖通空调的基本原理、设计和应用技能。

通过本课程的学习，学生应能理解暖通空调系统的组成、工作原理和运行机制，掌握空调和供暖系统的设计方法，了解暖通空调系统的节能技术和环保要求。

具体来说，知识目标包括：1.掌握暖通空调的基本概念、原理和组成部分。

2.了解暖通空调系统的工作原理和运行机制。

3.熟悉空调和供暖系统的设计方法和要求。

4.掌握暖通空调系统的节能技术和环保要求。

技能目标包括：1.能够分析暖通空调系统的设计要求和条件。

2.能够运用相关软件进行暖通空调系统的设计和计算。

3.能够进行暖通空调系统的安装、调试和维护。

情感态度价值观目标包括：1.培养学生对暖通空调行业的兴趣和热情。

2.培养学生对节能环保意识的重视。

3.培养学生团队协作和沟通交流的能力。

二、教学内容本课程的教学内容主要包括暖通空调的基本原理、系统设计和应用实践。

具体内容包括：1.暖通空调的基本概念、原理和组成部分，如空调器、供暖设备、通风系统等。

2.暖通空调系统的工作原理和运行机制，包括制冷、制热、通风等过程。

3.空调和供暖系统的设计方法和要求，如负荷计算、设备选型、系统布置等。

4.暖通空调系统的节能技术和环保要求，如能源利用效率、排放标准等。

教学大纲将根据以上内容进行详细安排和进度规划，确保教学内容的科学性和系统性。

三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，包括：1.讲授法：通过讲解暖通空调的基本原理、设计和应用知识，使学生掌握基本概念和理论。

2.案例分析法：通过分析实际案例，使学生了解暖通空调系统的具体设计和应用。

3.实验法：通过实验操作，使学生亲身体验暖通空调系统的运行和维护过程。

4.讨论法：通过分组讨论，培养学生的团队协作和沟通交流能力。

通过以上教学方法的综合运用，使学生能够全面、系统地掌握暖通空调知识。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用权威、实用的暖通空调教材，作为学生学习的主要参考资料。

暖通空调课程设计说明书一、设计目的二、课程设置1.基础知识：介绍暖通空调系统的基本概念、工作原理、组成部分和分类，以及与其他工程专业的关联。

2.系统设计：研究不同类型的暖通空调系统的设计方法和步骤，包括负荷计算、气候条件分析、系统选型和管道布置等。

3.设备选型：学习暖通空调系统中常用的设备，包括空调机组、风机盘管、冷却塔等，了解其工作原理、性能参数和选型依据。

4.施工与安装：介绍暖通空调系统的施工流程和方法，包括管道安装、设备安装、电气连接和系统检测等，培养学生的实践操作能力。

5.运行与维护：教授暖通空调系统的调试和运行方法，包括系统启停、参数调整、故障诊断和维护保养，培养学生的故障排除和维修技能。

三、教学方法1.理论教学：采用授课和讲解相结合的方式，通过理论知识的传授和示范分析解释，帮助学生掌握暖通空调系统的理论基础。

2.实践教学：通过实验、实训和实地考察等实际操作环节，让学生亲自参与暖通空调系统的设计、安装、调试和维护工作，提高其实际操作能力。

3.案例分析：引入实际工程案例，分析实际问题并提供解决方案，让学生学以致用，培养解决问题的能力。

四、考核方式1.理论考核：采用闭卷考试的方式，测试学生对暖通空调系统基础知识和设计方法的掌握程度。

2.实践考核：通过实验、实训和实地考察等方式，考核学生的实践操作能力，包括系统设计、施工、调试和维护等方面。

3.课程报告：要求学生完成一份暖通空调系统的设计报告，包括负荷计算、系统选型和管道布置等内容，要求学生能够独立完成整个设计过程。

五、教材和参考书目1.教材：《暖通空调系统设计与实施》《暖通与空调工程设计手册》2.参考书目：《暖通空调系统》《暖通空调工程手册》六、教学条件和保障1.教学设备：需要配备适用于实验、实训和实地考察的暖通空调系统设备和实验设备。

2.教学场地：需要有适宜的教室和实验室，以及相关的图书馆和电子资源，方便学生学习和研究。

七、评估与反馈1.学生评估：根据学生的学习成绩、实践操作能力和设计报告的质量等方面进行评估，并及时提供反馈和指导。

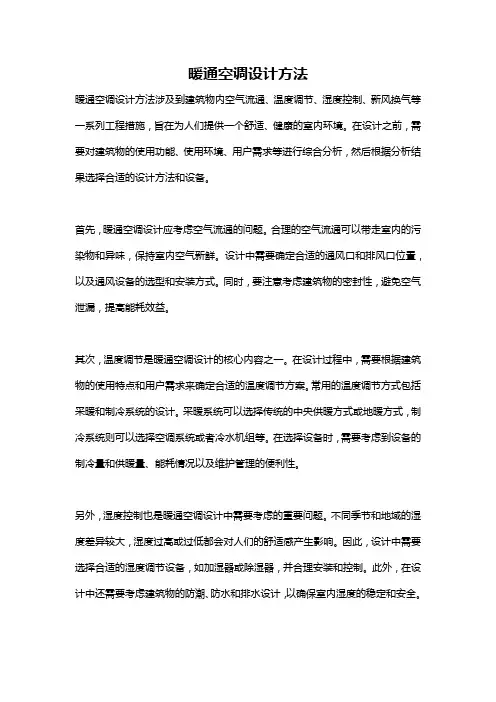

暖通空调设计方法暖通空调设计方法涉及到建筑物内空气流通、温度调节、湿度控制、新风换气等一系列工程措施，旨在为人们提供一个舒适、健康的室内环境。

在设计之前，需要对建筑物的使用功能、使用环境、用户需求等进行综合分析，然后根据分析结果选择合适的设计方法和设备。

首先，暖通空调设计应考虑空气流通的问题。

合理的空气流通可以带走室内的污染物和异味，保持室内空气新鲜。

设计中需要确定合适的通风口和排风口位置，以及通风设备的选型和安装方式。

同时，要注意考虑建筑物的密封性，避免空气泄漏，提高能耗效益。

其次，温度调节是暖通空调设计的核心内容之一。

在设计过程中，需要根据建筑物的使用特点和用户需求来确定合适的温度调节方案。

常用的温度调节方式包括采暖和制冷系统的设计。

采暖系统可以选择传统的中央供暖方式或地暖方式，制冷系统则可以选择空调系统或者冷水机组等。

在选择设备时，需要考虑到设备的制冷量和供暖量、能耗情况以及维护管理的便利性。

另外，湿度控制也是暖通空调设计中需要考虑的重要问题。

不同季节和地域的湿度差异较大，湿度过高或过低都会对人们的舒适感产生影响。

因此，设计中需要选择合适的湿度调节设备，如加湿器或除湿器，并合理安装和控制。

此外，在设计中还需要考虑建筑物的防潮、防水和排水设计，以确保室内湿度的稳定和安全。

最后，新风换气是暖通空调设计中的重要环节。

新风换气可以有效的室内空气质量，提供新鲜的空气。

在设计过程中，需要确定合适的新风机组容量和配置，保持室内外压力平衡。

同时，还需要考虑采用热回收技术，将排出的室内空气的余热回收利用，提高能耗效益。

综上所述，暖通空调设计方法主要包括空气流通、温度调节、湿度控制和新风换气等方面。

在设计过程中，需要综合考虑建筑物的使用特点和用户需求，选择合适的设备和措施，并注重能耗效益和环境保护。

只有通过科学合理的设计，才能为人们提供更加舒适、健康的室内环境。

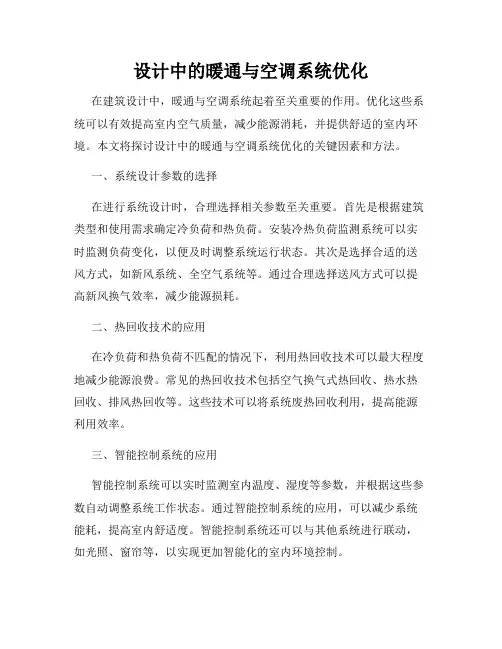

设计中的暖通与空调系统优化在建筑设计中，暖通与空调系统起着至关重要的作用。

优化这些系统可以有效提高室内空气质量，减少能源消耗，并提供舒适的室内环境。

本文将探讨设计中的暖通与空调系统优化的关键因素和方法。

一、系统设计参数的选择在进行系统设计时，合理选择相关参数至关重要。

首先是根据建筑类型和使用需求确定冷负荷和热负荷。

安装冷热负荷监测系统可以实时监测负荷变化，以便及时调整系统运行状态。

其次是选择合适的送风方式，如新风系统、全空气系统等。

通过合理选择送风方式可以提高新风换气效率，减少能源损耗。

二、热回收技术的应用在冷负荷和热负荷不匹配的情况下，利用热回收技术可以最大程度地减少能源浪费。

常见的热回收技术包括空气换气式热回收、热水热回收、排风热回收等。

这些技术可以将系统废热回收利用，提高能源利用效率。

三、智能控制系统的应用智能控制系统可以实时监测室内温度、湿度等参数，并根据这些参数自动调整系统工作状态。

通过智能控制系统的应用，可以减少系统能耗，提高室内舒适度。

智能控制系统还可以与其他系统进行联动，如光照、窗帘等，以实现更加智能化的室内环境控制。

四、节能设备的选择在优化暖通与空调系统时，选择节能设备是非常重要的。

例如，选择高效节能的空调机组、各种管道和阀门等设备，可以减少能源消耗。

此外，采用高效的传热介质和换热器也能有效提高系统效率。

五、可再生能源的利用近年来，可再生能源得到了广泛的应用和推广。

在暖通与空调系统优化中，利用可再生能源可以进一步减少对传统能源的依赖。

例如，可以利用太阳能热水系统提供系统的热水供应，减少燃气或电能的消耗。

六、维护与管理优化后的暖通与空调系统还需要进行定期的维护与管理。

合理安排维护计划、定期更换滤网、清洁换热器等维护操作，可以保持系统的正常运行且延长设备寿命。

此外，及时响应系统故障，并进行及时修复也是非常重要的。

综上所述，设计中的暖通与空调系统优化涉及到多个方面，包括系统设计参数的选择、热回收技术的应用、智能控制系统的应用、节能设备的选择、可再生能源的利用以及维护与管理等。

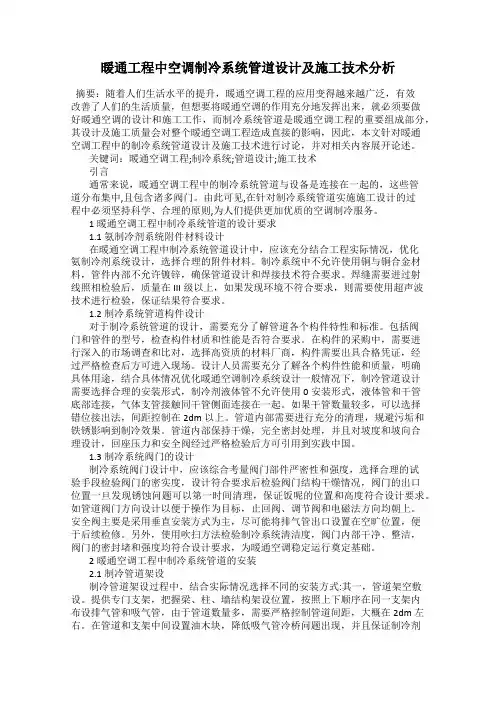

暖通工程中空调制冷系统管道设计及施工技术分析摘要：随着人们生活水平的提升，暖通空调工程的应用变得越来越广泛，有效改善了人们的生活质量，但想要将暖通空调的作用充分地发挥出来，就必须要做好暖通空调的设计和施工工作，而制冷系统管道是暖通空调工程的重要组成部分，其设计及施工质量会对整个暖通空调工程造成直接的影响，因此，本文针对暖通空调工程中的制冷系统管道设计及施工技术进行讨论，并对相关内容展开论述。

关键词：暖通空调工程;制冷系统;管道设计;施工技术引言通常来说，暖通空调工程中的制冷系统管道与设备是连接在一起的，这些管道分布集中,且包含诸多阀门。

由此可见,在针对制冷系统管道实施施工设计的过程中必须坚持科学、合理的原则,为人们提供更加优质的空调制冷服务。

1暖通空调工程中制冷系统管道的设计要求1.1氨制冷剂系统附件材料设计在暖通空调工程中制冷系统管道设计中，应该充分结合工程实际情况，优化氨制冷剂系统设计，选择合理的附件材料。

制冷系统中不允许使用铜与铜合金材料，管件内部不允许镀锌，确保管道设计和焊接技术符合要求。

焊缝需要进过射线照相检验后，质量在III级以上，如果发现环境不符合要求，则需要使用超声波技术进行检验，保证结果符合要求。

1.2制冷系统管道构件设计对于制冷系统管道的设计，需要充分了解管道各个构件特性和标准。

包括阀门和管件的型号，检查构件材质和性能是否符合要求。

在构件的采购中，需要进行深入的市场调查和比对，选择高资质的材料厂商，构件需要出具合格凭证，经过严格检查后方可进入现场。

设计人员需要充分了解各个构件性能和质量，明确具体用途，结合具体情况优化暖通空调制冷系统设计一般情况下，制冷管道设计需要选择合理的安装形式，制冷剂液体管不允许使用0安装形式，液体管和干管底部连接，气体支管接触同干管侧面连接在一起。

如果干管数量较多，可以选择错位接出法，间距控制在2dm以上。

管道内部需要进行充分的清理，规避污垢和铁锈影响到制冷效果。

暖通空调工程中制冷系统管道设计及施工技术分析摘要：暖通空调系统制冷管道的安装技术需要不断完善，以提升整体安装工作的效率与质量，以此，暖通空调制冷系统管道的安装工作就需要在规范化的流程中进行相应的保证性措施的确定，从而使得暖通空调系统的正常运行得到保障。

本文对暖通空调工程中制冷系统管道设计及施工技术进行分析，以供参考。

关键词：暖通空调；制冷系统；设计施工引言在暖通空调工程中，制冷管道的设计安装要求都是很高的。

暖通空调系统在安装时建筑空间小、连接点多，需要连接的构件也多，因此必须对构件的质量、连接方法和检验标准进行保证，只有保证了安装质量，才能够提高暖通空调的运行寿命与运行安全性。

因此，探讨制冷系统管道的设计与施工非常必要。

1暖通空调制冷原理简介在暖通空调具体作业过程中，主要是通过交换热量的形式来达到制冷的效果的。

具体而言，即制冷剂在蒸发器———压缩机———冷凝器———节流阀这4个设备中持续循环，制冷剂通过改善自身的状态来实现吸收或者释放热量的目的。

在上述4个设备中，蒸发器的主要功能是吸收热量，在此过程中将制冷剂由原本的液体变成低温低压的气体，改变之后的气体再进入至压缩机内，压缩机再将其转变成高压高温的气体，这部分高温高压的气体进入至泠凝器内，将自己的热量传递给水与空气，在冷凝器的作用下变为液体。

通过上述循环中热量交换的形式便可以达到降温的目的。

暖通空调在具体运行过程中，除了制冷剂的循环工作外，还包含冷却水、冷冻水、室内空气的循环，制冷剂在压缩机的作用下，被压缩至液态后进入至蒸发器中，然后跟冷冻水完成热量的交换，被送入至冷冻泵内，此时冷冻水便进入风机封口的冷却盘管内，在风吹机的作用下达到降温的目的。

制冷剂在被蒸发以后，在冷凝器作用下转变成气体，经过冷区泵后转变成冷却水，被送至冷却塔，在风机的作用下被冷却，最终与空气完成热量交换，达到释放热量的目的。

由上述原理分析可见，制冷系统的管道由制冷剂管道、载冷剂管道、冷却水管道等组成。

暖通空调工程中制冷系统管道设计及施工技术分析摘要：暖通空调工程对于制冷管道的设计安装有着较高的要求，通常情况下，暖通空调系统的安装由于建筑空间小并且安装作业的连接点相对较多，需要用到的连接构件也比较多，因此，必须要确保构件的连接方法、构件的质量以及检验标准，只有有效保障安装质量，才能够提升暖通空调的运行安全性以及运行寿命。

鉴于此，本文就暖通空调工程中制冷系统管道设计及施工技术展开探讨，以期为相关工作起到参考作用。

关键词：暖通空调；制冷系统；管道设计；施工技术1.暖通空调工程中制冷管道的要求1.1设计要求组成制冷系统的构件有制冷剂管道、冷却水管道、载冷剂管道以及润滑油管道。

制冷管道的设计也就是对各个组成制冷管道构件的设计，其中包含连接的管件和阀门等。

首先，需要设计构件的压力和材质，确保其满足相关标准要求，并且将其作为关键依据来选择相应的材料，同时还应该出具检验报告。

只有质量合格并且具备合格资质的产品才能够用于工程中。

工作人员应该充分掌握不同构件的材质、性能以及用途，并且要结合管道的实际情况进行科学设计。

制冷管道的设计应该严格遵循一定的定律，比如，应该确保制冷剂管道液体管向上拱起，并且应该使钢管的侧边或者底部和接出部分连接在一起，如果钢管的数量相对较多，并且还需要将钢管进行错位连接，就需要确保其间距大于2 dm。

冷却水和制冷剂管道的安装应该严格遵循有压管让无压管，小管让大管的避让原则。

在连接管道之前需要对管道中是否有污垢以及铁锈进行检查，必要的时候需要做好清洁处理工作[1]。

将制冷系统的主要零件和其他设备连接时，需要设计坡向和坡度，并且要对回座压力，安全阀以及开启源的状态进行检查。

1.2制冷系统构件材料的选择制冷剂管道除氨制冷系统的构件材料通常情况下选用紫铜产品，而不能使用铜或者铜产品，载冷剂通常选用无缝钢管或者是热镀锌钢管。

同时，制冷系统的管道连接使用的是焊接方法，在此过程中焊接作业应该严格按照焊接要求进行，并且要使用X射线无损探伤的方法检测焊接质量，确保焊接质量高于II级，必要的情况下，还应该用到X射线结合超声波探伤的方法来检测管道的焊接质量。

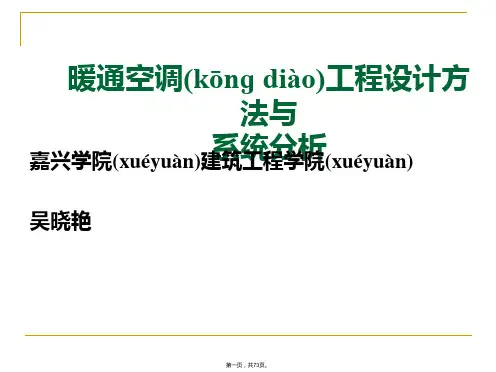

暖通空调工程设计方法与系统分析一、课程说明课程编号：100221Z10课程名称：暖通空调工程设计方法与系统分析/HV AC engineering design method and system analysis课程类别：专业教育课程学时/学分：24 /1.5先修课程：暖通空调、制冷原理及设备、流体输配管网、热质交换原理与设备适用专业：建筑环境与能源应用工程教材、教学参考书：1.杨昌智主编.暖通空调工程设计方法与系统分析.北京：中国建筑工业出版社，2015年；2.赵荣义主编.空气调节.中国建筑工业出版社，2012年；3.贺平主编.供热工程.中国建筑工业出版社，2013年；4.孙一坚主编.工业通风.中国建筑工业出版社，2015年。

二、课程设置的目的意义本课程是为了配合本专业学生进行课程设计、毕业设计而开设的专业课程。

通过该课程的学习，能使学生将理论知识与工程应用更加紧密地结合起来，掌握本专业工程设计的内容、程序和方法，了解本专业工程领域相关的设计标准、规范，掌握暖通空调系统一些典型工程的设计要点，掌握系统设计与运行的相互关系，培养学生综合运用所学知识的能力、用系统的观点分析问题和解决问题的能力。

三、课程的基本要求知识：掌握供热、通风、空气调节设计的基本流程，冷、热负荷的计算依据及校核方法，冷热源方式选择的原则与机房布置要点，风系统、水系统的水力计算与平衡控制策略，平时通风与火灾时的防、排烟系统设计等知识。

学会从建筑的性质出发选择合适采暖通风空调形式，建立暖通空调系统设计的基本思维方式，形成暖通空调方案设计-初步设计-施工图设计的基本知识结构。

能力：在满足工艺及安全的前提下，为建筑设计一套节能、舒适的采暖通风系统，将传热学、流体力学、工程热力学及空气调节、供热工程等知识用于暖通空调系统设计的工程问题；用全生命周期法和网络包络法等方法对所设计的方案进行分析，培养解决复杂工程问题的能力；掌握最基本的设计理念，针对具体问题提出有效的解决方案，提高分析、发现、研究和解决问题的能力；素质：建立舒适－能源－环境一体的观念，通过课程中的分析讨论辩论培养分析沟通交流素质，建立暖通空调设计的思维模式，通过对各个暖通空调方案经济性的分析，提升理解工程管理与经济决策的基本素质。
