光纤线的接法

光纤线断了简易接法

一般常见电缆故障原因及处理方法主要有以下一些：

1、光纤光缆断了：由于光缆故障比较严重，所以首先要确定故障原因。可能是故障位置的延伸或交接点的损坏导致的。当确定故障的位置，在点灯治理单元，插头，光缆，光纤交接箱等一步步检查检修，直到发现故障原因并完成维修方可。其次，还可以采用拆接法和简易接法来处理故障问题。尤其是采用简易接法，可以在很短的时间内完成光缆断裂的接头，减少对现场环境的搬迁等外界折腾造成的影响。

首先准备一个熔接设备（断熔钳，熔接头），和熔接光缆；把断裂的光缆清理干净，用断熔钳剪断的两端的1头保护层（无需剪除，剪的太多可能会引起信号影响）；把熔接头平型捆到里面，并把光缆打扁，全19米用一根熔接头；将光缆做熔接处理：拔下温控器中的温度档位，并把恒温钳头锁上；打开熔接电源，温度档位预热到220-235℃，将熔接头套在裁切熔接头上，放入热控器，然后把熔接头中的尖端，放在光缆末端，把熔接剂应用在光缆表面；把熔接头在光缆中央，同时把熔接头的两端分别拧松，将光缆插入，然后拧合熔接头；在光缆表面均匀地应用熔接剂后，把熔接头从温控器中取出，放入熔接头旋转熔接剂，把熔接头从温控器中取出，放入橡胶板中，并均匀涂抹熔接剂，使其形成半圆形，然后在添加熔接剂后，将熔接端的光缆插入熔接头中；最后，对光缆断端封口处进行保护，使其与熔接头固定，以避免损坏交接头。

维修完成以后，应进行相应的测试检查，确保接头处的电气、频率、光学性能没有问题，完成之后可以重新把光纤线搭起来，即完成了光纤线的简易接头。

由此可见，光缆断了可以采用简易接法处理，但该简单的方法受到具体环境条件的制约，如路径障碍、清洁度、光功率维护等，因此，用户应定期对光缆进行检查，发现不良情况及时进行维护，以减少光纤断裂维修的频率。

光纤熔接教程 ( 图文指导 )

1、光纤熔接需用到的工具；

2. 先将光纤穿过光纤收留箱或许说光纤配线架；

3、光纤熔接的准备工作 步骤 1：剥光纤加固钢丝 ( 约剥 1 米长 ) ； 步骤 2：

步骤 3：

步骤 4：剥光纤外皮 ( 约剥 1 米长 ) ，用卫生纸将油脂擦抹洁净。

步骤 5：剥光纤金属保护层 ( 用美工刀轻刻 )

步骤 6：轻拆光纤让金属保护层断裂 ( 注曲折角度不可以大于 45 度 )

步骤 7： ( 用美工刀在周围轻刻，不要太使劲免得损害光纤。 ) 步骤 8：轻拆光纤让塑胶保护管断裂 ( 注曲折角度不可以大于 45 度 )

步骤 9：

步骤 10： 用较好纸巾或脱脂棉花沾酒精 步骤 11： 洁净每一小根光纤

步骤 12：套光纤热缩套管

下列图是光纤热缩套管 步骤 13：剥光纤绝缘层

步骤 14：用沾酒精纸巾将光纤擦试洁净

步骤 15：用光纤切割器斩切光纤 ( 斩切长度要适中 )

步骤 16：将斩好的光纤放到光纤熔接机的一侧 ( 以下列图最好 )

步骤 17：固定好光纤

步骤 18、光纤跳线的加工，居中剪断开做成尾纤。

步骤 19 剥开尾纤的外保护层，并用剪刀剪断石棉保护层 步骤 20：剥好的尾纤内绝缘层与外保护层之间长度起码 20cm

步骤 21： 用沾酒精纸巾将光纤擦试洁净

步骤 22： 用光纤切割器斩切尾纤 ( 斩切长度要适中 )

步骤 23： 将斩好的尾纤放到光纤熔接机的另一侧 ( 注：两光纤尽量对齐 )

步骤 24：固定光纤跳线

步骤 25：按“ SET”键开始熔接光纤

步骤 26：光纤 X、 Y 轴自动调理

光纤模块接线方法

一、前言

在网络通信领域，光纤模块是一种常见的设备。它可以将电信号转换为光信号，在光纤中传输数据。在使用光纤模块时，接线方法是非常重要的，因为它直接影响到通信的质量和稳定性。本文将详细介绍光纤模块接线方法。

二、准备工作

1. 光纤模块

2. 光纤线

3. 光源和检测器

4. 线缆剥皮工具

5. 洁净棒和酒精

三、单模与多模光纤的区别

在进行接线之前，需要了解单模和多模光纤之间的区别。单模光纤只能传输一个波长的光信号，而多模光纤可以传输多个波长的光信号。此外，单模光纤具有更高的带宽和更低的损耗。

四、LC型和SC型连接器

LC型连接器是一种小型连接器，适用于高密度应用场景。SC型连接器则是一种较大的连接器，在机房等场所使用较为广泛。在选择连接器时需要根据实际需求进行选择。

五、接线步骤

1. 确定光纤的类型和连接器类型

在进行接线之前，需要确定光纤的类型和连接器类型。根据实际需求选择单模或多模光纤，并确定使用LC型或SC型连接器。

2. 剥皮

使用线缆剥皮工具将光纤线的外皮剥离，露出内部的光纤。

3. 清洁

使用洁净棒和酒精清洁光纤线和连接器。确保表面没有灰尘、污垢等杂质。

4. 插入连接器

将裸露的光纤插入连接器中，直到它们完全进入插槽。在插入过程中要确保不要弯曲或拉伸光纤。

5. 固定连接器

将连接器固定在设备上。对于SC型连接器，需要旋紧两侧的螺母。对于LC型连接器，则需要按下锁扣。

6. 测试

使用光源和检测器测试接口是否正常工作。如果测试结果不理想，则需要重新检查接线是否正确并进行调整。

七、注意事项

1. 在进行接线之前，必须了解所使用的设备和材料。

2. 在插入过程中要小心操作，避免弯曲或拉伸光纤。

3. 在使用洁净棒和酒精清洁光纤线和连接器时，要注意不要弄湿其他部分。

4. 在测试接口是否正常工作时，需要使用合适的测试设备，并遵循相应的测试流程。

八、总结

光纤模块是一种非常重要的通信设备，在使用时需要注意接线方法。本文详细介绍了光纤模块接线方法，包括准备工作、单模与多模光纤的区别、LC型和SC型连接器、接线步骤、注意事项等内容。在进行接线时，需要仔细操作，确保接口正常工作。

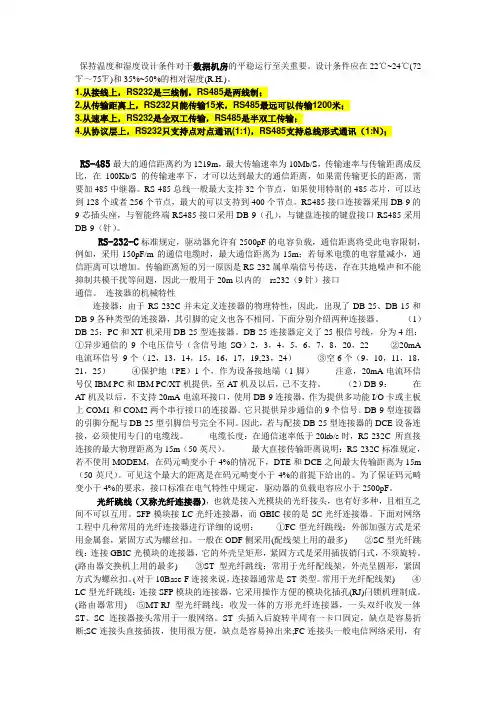

保持温度和湿度设计条件对于数据机房的平稳运行至关重要。设计条件应在22℃~24℃(72℉～75℉)和35%~50%的相对湿度(R.H.)。

1.从接线上，RS232是三线制，RS485是两线制；

2.从传输距离上，RS232只能传输15米，RS485最远可以传输1200米；

3.从速率上，RS232是全双工传输，RS485是半双工传输；

4.从协议层上，RS232只支持点对点通讯(1:1)，RS485支持总线形式通讯（1:N）；

RS-485最大的通信距离约为1219m，最大传输速率为10Mb/S，传输速率与传输距离成反比，在100Kb/S的传输速率下，才可以达到最大的通信距离，如果需传输更长的距离，需要加485中继器。RS-485总线一般最大支持32个节点，如果使用特制的485芯片，可以达到128个或者256个节点，最大的可以支持到400个节点。RS485接口连接器采用DB-9的9芯插头座，与智能终端RS485接口采用DB-9（孔），与键盘连接的键盘接口RS485采用DB-9（针）。

RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的 rs232（9针）接口

通信。 连接器的机械特性

连接器：由于RS-232C并未定义连接器的物理特性，因此，出现了DB-25、DB-15和DB-9各种类型的连接器，其引脚的定义也各不相同。下面分别介绍两种连接器。 （1）DB-25：PC和XT机采用DB-25型连接器。DB-25连接器定义了25根信号线，分为4组：

①异步通信的9个电压信号（含信号地SG）2，3，4，5，6，7，8，20，22 ②20mA电流环信号 9个（12，13，14，15，16，17，19,23，24） ③空6个（9，10，11，18，21，25） ④保护地（PE）1个，作为设备接地端（1脚） 注意，20mA电流环信号仅IBM PC和IBM PC/XT机提供，至AT机及以后，已不支持。 （2）DB-9： 在AT机及以后，不支持20mA电流环接口，使用DB-9连接器，作为提供多功能I/O卡或主板上COM1和COM2两个串行接口的连接器。它只提供异步通信的9个信号。DB-9型连接器的引脚分配与DB-25型引脚信号完全不同。因此，若与配接DB-25型连接器的DCE设备连接，必须使用专门的电缆线。 电缆长度：在通信速率低于20kb/s时，RS-232C 所直接连接的最大物理距离为15m（50英尺）。 最大直接传输距离说明：RS-232C标准规定，若不使用MODEM，在码元畸变小于4%的情况下，DTE和DCE之间最大传输距离为15m（50英尺）。可见这个最大的距离是在码元畸变小于4%的前提下给出的。为了保证码元畸变小于4%的要求，接口标准在电气特性中规定，驱动器的负载电容应小于2500pF。
