浅谈DCS系统故障及隐患

设备管理与维修2019翼6（上）浙大中控DCS系统故障诊断与维修

王岩，段全军

（青岛明月海藻集团有限公司，山东青岛266400）

摘要：以浙大中控JX-300XPDCS系统模拟量输入信号扰动频繁且偏压报警灯无动作为例，按故障现象、故障分析、故障诊断、故

障排除4个步骤，结合使用手册、机笼卡件说明书及接线图，从系统、电气2个方面分析故障产生的原因，列出故障排除流程图并逐

一排除可能因素，最终排除故障，避免系统性停机。

关键词：DCS系统；卡件；故障诊断

中图分类号：TP277文献标识码：BDOI：10.16621/ki.issn1001-0599.2019.06.34

0引言

随着国家对蓝色海洋发展的推进，新兴科技在海洋开发方

面逐步广泛应用，海洋工业生产的自动化程度也是越来越高。作

为国内乃至亚洲最大海洋产品生产基地，青岛明月海藻集团有

限公司在工业自动化开发应用也越来越广泛，大大提高了生产

装备工作效率和产品质量水平，为特殊场合提供可靠安全保证。

因此，在发生故障时如何快速维修对维持企业正常生产显得非

常重要。下面对氢气输送控制DCS（DistributedCon原trolSystem，分布式控制系统）发生的故障进行分析和

排除。

本系统采用1个工程师站（ES）、2个操作员站

（OS1/OS2）的模式，故障发生在OS1站：1个机笼，内

用2块XP243主控卡，2块XP233数据转发卡，8块XP313AI模块，2块XP322AO模块，3块XP363

DI模块，2块XP362DO模块及配套的转接模块和

端子板。1故障现象

制氢装置将产生的氢气分别储存于2个中压

罐，经过氢压机加压，将氢气分别储存于2个高压罐，最后将高压氢气分别加入3个反应釜中。该DCS系统的

一个分支就是控制这3台反应釜的反应过程。2018年5月13日上午9时正常生产过程中，氢气高压储罐（T214B）数值

发生突变，卡件指示灯无报警，系统无报警，监测高压罐的偏

压报警灯没有动作。在趋势图画面，故障位号（PT214B）显示

龙源期刊网

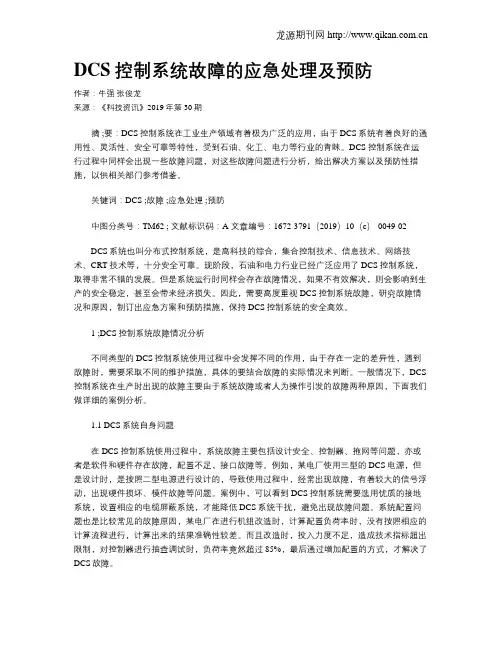

DCS控制系统故障的应急处理及预防

作者：牛强 张俊龙

来源：《科技资讯》2019年第30期

摘 ;要：DCS控制系统在工业生产领域有着极为广泛的应用，由于DCS系统有着良好的通用性、灵活性、安全可靠等特性，受到石油、化工、电力等行业的青睐。DCS控制系统在运行过程中同样会出现一些故障问题，对这些故障问题进行分析，给出解决方案以及预防性措施，以供相关部门参考借鉴。

关键词：DCS ;故障 ;应急处理 ;预防

中图分类号：TM62 ; 文献标识码：A 文章编号：1672-3791（2019）10（c）-0049-02

DCS系统也叫分布式控制系统，是高科技的综合，集合控制技术、信息技术、网络技术、CRT技术等，十分安全可靠。现阶段，石油和电力行业已经广泛应用了DCS控制系统，取得非常不错的发展。但是系统运行时同样会存在故障情况，如果不有效解决，则会影响到生产的安全稳定，甚至会带来经济损失。因此，需要高度重视DCS控制系统故障，研究故障情况和原因，制订出应急方案和预防措施，保持DCS控制系统的安全高效。

1 ;DCS控制系统故障情况分析

不同类型的DCS控制系统使用过程中会发挥不同的作用，由于存在一定的差异性，遇到故障时，需要采取不同的维护措施，具体的要结合故障的实际情况来判断。一般情况下，DCS控制系统在生产时出现的故障主要由于系统故障或者人为操作引发的故障两种原因，下面我们做详细的案例分析。

1.1 DCS系统自身问题

在DCS控制系统使用过程中，系统故障主要包括设计安全、控制器、拖网等问题，亦或者是软件和硬件存在故障，配置不足，接口故障等。例如，某电厂使用三型的DCS电源，但是设计时，是按照二型电源进行设计的，导致使用过程中，经常出现故障，有着较大的信号浮动，出现硬件损坏、模件故障等问题。案例中，可以看到DCS控制系统需要选用优质的接地系统，设置相应的电缆屏蔽系统，才能降低DCS系统干扰，避免出现故障问题。系统配置问题也是比较常见的故障原因，某电厂在进行机组改造时，计算配置负荷率时，没有按照相应的计算流程进行，计算出来的结果准确性较差。而且改造时，投入力度不足，造成技术指标超出限制，对控制器进行抽查调试时，负荷率竟然超过85%，最后通过增加配置的方式，才解决了DCS故障。 龙源期刊网

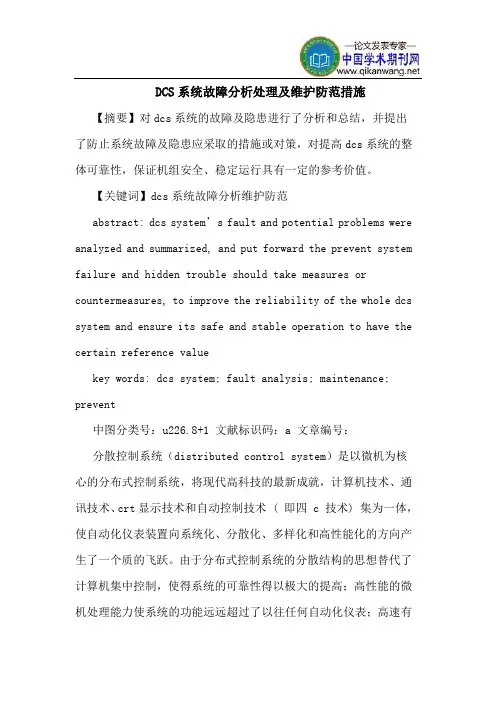

DCS系统故障分析处理及维护防范措施

【摘要】对dcs系统的故障及隐患进行了分析和总结，并提出了防止系统故障及隐患应采取的措施或对策，对提高dcs系统的整体可靠性，保证机组安全、稳定运行具有一定的参考价值。

【关键词】dcs系统故障分析维护防范

abstract: dcs system’s fault and potential problems were

analyzed and summarized, and put forward the prevent system

failure and hidden trouble should take measures or

countermeasures, to improve the reliability of the whole dcs

system and ensure its safe and stable operation to have the

certain reference value

key words: dcs system; fault analysis; maintenance;

prevent

中图分类号：u226.8+1 文献标识码：a 文章编号：

分散控制系统（distributed control system）是以微机为核心的分布式控制系统，将现代高科技的最新成就，计算机技术、通讯技术、crt显示技术和自动控制技术 ( 即四 c 技术) 集为一体，使自动化仪表装置向系统化、分散化、多样化和高性能化的方向产生了一个质的飞跃。由于分布式控制系统的分散结构的思想替代了计算机集中控制，使得系统的可靠性得以极大的提高；高性能的微机处理能力使系统的功能远远超过了以往任何自动化仪表；高速有

dcs故障及应急措施

DCS（分散控制系统）作为工业自动化领域中的重要组成部分，广泛应用于各个行业的生产过程中。然而，由于各种原因，DCS故障可能随时发生，给生产运行带来一定的风险。本文将重点讨论DCS故障的分类和相应的应急措施，以及如何有效地应对这些故障。

一、DCS故障分类

DCS故障可以分为硬件故障和软件故障两大类。

硬件故障是指由DCS系统的硬件设备导致的故障，比如电源故障、通信故障、I/O模块故障等。这些故障可能导致控制信号中断或不稳定，影响生产过程的正常运行。

软件故障则是指由于DCS系统中的软件出现问题导致的故障，例如程序错误、逻辑错误、通信协议错误等。这些故障可能导致数据错误、控制逻辑错误或系统死机，从而影响系统的稳定性和可靠性。

二、硬件故障的应急措施

1.建立健全的硬件备份系统：对于关键的硬件设备，应建立备用设备并保持其与主设备的同步状态。在主设备发生故障时，可以迅速切换至备用设备，确保生产过程的连续运行。

2.定期进行设备巡检和维护：定期对硬件设备进行巡检和维护，及时发现潜在的问题并进行修复，预防硬件故障的发生。 3.制定紧急故障处理程序：对于硬件故障的紧急情况，应制定详细的应急处理程序，明确责任和流程，以便在出现故障时能够迅速响应并采取有效措施。

三、软件故障的应急措施

1.建立完善的软件版本管理制度：使用DCS系统时，要确保软件版本的一致性，并建立相应的版本管理制度，及时更新和修复软件漏洞，提高系统的可靠性和安全性。

2.备份关键数据和配置文件：定期对系统中的关键数据和配置文件进行备份，以防止数据丢失或被破坏，并保证数据的完整性和可恢复性。

3.定期进行软件巡检和维护：定期对DCS系统中的软件进行巡检和维护，发现并修复潜在的问题，提高系统的稳定性和可靠性。

4.建立紧急故障恢复预案：制定软件故障的紧急恢复预案，明确故障排查和恢复的流程，确保在出现故障时能够迅速响应并解决问题。
