混凝土泵车设备规格

一、背景介绍

混凝土泵车是一种用于输送混凝土的机械设备，广泛应用于建筑工程、桥梁工程、水利工程等领域。它不仅可以提高施工效率，降低劳动强度，还可以保证混凝土的质量与均匀性。为了确保混凝土泵车的安全性和性能，需要制定一套全面的设备规格。

二、设备规格

1. 整机参数

（1）总体尺寸：长度≥10米，宽度≥2.5米，高度≤4.2米。

（2）整机重量：≤32吨。

（3）行驶速度：≤80km/h。

（4）最大爬坡能力：≥30%。

（5）泵送压力：≤8MPa。

（6）泵送流量：≥100m³/h。

（7）最大泵送距离：≥150m。

（8）泵送高度：≥100m。

2. 发动机参数

（1）发动机型号：采用欧洲三阶段排放标准的柴油发动机。

（2）额定功率：≥200kW。

（3）排气量：≥6.5L。

（4）燃油消耗率：≤200g/kWh。

（5）噪音限制：≤90dB。

3. 液压系统参数

（1）液压系统型号：采用国内外知名品牌。

（2）最大液压压力：≥32MPa。

（3）液压油箱容积：≥350L。

4. 管路系统参数

（1）输送管道内径：≥125mm。

（2）输送管道厚度：≥6mm。

（3）输送管道长度：≥2000mm。

（4）弯头数量：≤10个。

5. 控制系统参数

（1）控制系统型号：采用国际知名品牌。

（2）控制方式：人工/遥控。

（3）控制距离：≥100m。

6. 其他要求

（1）混凝土泵车应配备安全防护装置，包括紧急停车装置、泵送管道限位装置、液压系统防爆装置等。

（2）混凝土泵车应符合国家相关法律法规的要求，如《道路交通安全法》、《机械工业标准》等。

（3）混凝土泵车应配备完整的维修保养手册和配件清单。

（4）混凝土泵车的外观应美观大方，颜色可以根据客户要求进行定制。

三、总结

混凝土泵车作为一种重要的建筑机械设备，其规格的制定对于保证施工效率和质量至关重要。本文针对混凝土泵车的整机参数、发动机参数、液压系统参数、管路系统参数、控制系统参数以及其他要求进行了详细的规范，以期为相关企业和使用者提供参考。

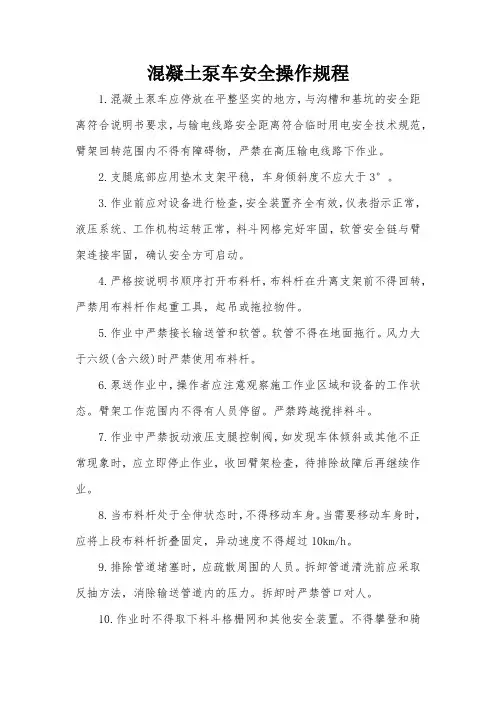

混凝土泵车安全操作规程

1.混凝土泵车应停放在平整坚实的地方，与沟槽和基坑的安全距离符合说明书要求，与输电线路安全距离符合临时用电安全技术规范，臂架回转范围内不得有障碍物，严禁在高压输电线路下作业。

2.支腿底部应用垫木支架平稳，车身倾斜度不应大于3°。

3.作业前应对设备进行检查，安全装置齐全有效，仪表指示正常，液压系统、工作机构运转正常，料斗网格完好牢固，软管安全链与臂架连接牢固，确认安全方可启动。

4.严格按说明书顺序打开布料杆，布料杆在升离支架前不得回转，严禁用布料杆作起重工具，起吊或拖拉物件。

5.作业中严禁接长输送管和软管。软管不得在地面拖行。风力大于六级(含六级)时严禁使用布料杆。

6.泵送作业中，操作者应注意观察施工作业区域和设备的工作状态。臂架工作范围内不得有人员停留。严禁跨越搅拌料斗。

7.作业中严禁扳动液压支腿控制阀，如发现车体倾斜或其他不正常现象时，应立即停止作业，收回臂架检查，待排除故障后再继续作业。

8.当布料杆处于全伸状态时，不得移动车身。当需要移动车身时，应将上段布料杆折叠固定，异动速度不得超过10km/h。

9.排除管道堵塞时，应疏散周围的人员。拆卸管道清洗前应采取反抽方法，消除输送管道内的压力。拆卸时严禁管口对人。

10.作业时不得取下料斗格栅网和其他安全装置。不得攀登和骑压输送管道，不得把手伸入阀体内。泵送时严禁拆卸管道。

11.清洗管道时，操作人员应离开管道出口和弯管接头处。

混凝土泵车的使用方法

混凝土泵车是一种在建筑工地上常用的设备，用于将混凝土从混凝土搅拌站输送到建筑物内部或外部。混凝土泵车具有高效、便捷、节省劳动力、减少工期等优点，因此在建筑工程中得到了广泛的应用。

混凝土泵车的使用方法可以分为以下几个方面：

一、安装和调试

1.安装混凝土泵车前，应将设备安装在平整坚实的地面上，并保证设备的水平度。

2.安装好混凝土泵车后，需要对设备进行调试。首先需要检查设备的各项功能是否正常，包括液压系统、电气系统、润滑系统等。其次需要进行空载试运转和负载试运转，检查设备的运转是否平稳、噪音是否正常、液压系统的油温是否正常等。

3.在调试过程中，需要按照设备的操作说明进行操作，并根据设备的运转情况进行调整，以确保设备的正常运转和使用效果。

二、混凝土泵车的操作

1.启动混凝土泵车前，需要先检查设备的液压油位是否正常，电气系统是否接通，各个传感器是否正常等。

2.操作混凝土泵车前，需要熟悉设备的操作说明，并按照操作说明进行操作。操作时需要注意安全，不得将手、头等身体部位伸入设备内部。

3.设备启动后，需要先进行空载试运转，检查设备的运转情况是否正常，然后逐步加负荷进行试运转，检查设备的运转情况是否稳定。

4.在进行混凝土输送时，需要先将混凝土搅拌站的混凝土输送管连接到混凝土泵车的输送管上，并将混凝土输送管架设到需要输送的位置。

5.启动混凝土泵车后，可以通过控制台进行混凝土的输送和停止。

6.在停止混凝土泵车时，需要先将混凝土输送管卸下，并将泵车的液压系统、电气系统等停止运转。

三、维护保养

1.混凝土泵车在使用过程中需要进行定期的维护保养，包括清洗设备、更换液压油、检查电气系统和润滑系统等。

2.保养时需要按照设备说明书进行操作，并根据设备使用情况和保养周期进行保养。

3.在清洗设备时，需要将设备内部和外部进行彻底清洗，特别是混凝土输送管需要进行清洗，以避免混凝土凝固在输送管内部。

混凝土泵车安全技术交底

工程名称 分部工程

施工单位 分项工程

交底内容：

1、泵车司机必须持有效的安全技术操作证，上路行驶时必须持有机动车驾驶证，严禁无证操作和酒后驾驶。

2、作业前应检查各部位，操纵开关、调整手柄、手轮、控制杆、旋塞等位置正确，液压系统无泄漏，电气线路绝缘良好，接线正确，开关无损坏，有重复接地和触电保护器，安全阀，压力表等各种仪表正常有效。

3、泵送设备必须放置在坚实的地基上，与基坑周边保持足够安全距离。泵车就位后，应支起支腿并保持机身的水平和稳定。泵车应打开停车灯，避免碰撞。不允许拆除设备上的任何保护装置。泵送混凝土时，混凝土泵的支腿应完全伸出，并插好安全销。

4、混凝土泵与输送管连通后，应按所用混凝土泵使用说明书的规定进行全面检查，符合要求后方能开机进行空运转。

5、水平泵送管道敷设线路应接近直线，少弯曲，管道支撑必须紧固可靠，管道接头处应密封可靠。敷设向下倾斜的管道时，下端应接一段水平管，其长度至少是倾斜高低差的5倍，如倾斜度较大时，应在坡道上端装置排气阀。

6、垂直管道架设的前端应安装长度不少于10m的水平管，严禁直接装接在泵的软出口上，水平管近泵处应装逆止阀。热天应用湿麻袋或湿草包等遮盖管路。

7、泵送混凝土前必须先用按规定配制的水泥砂浆润滑管道，无关人员必须离开管道，高层建筑管道较长，应分段设置监控点。

8、混凝土搅拌运输汽车出料前，应高速转3～4min方可出料至泵机，按工程需要计划多台泵机和泵车配合。保证连续泵送施工。现场门口，应设专人指挥泵车进出安全。

9、使用布料杆浇筑混凝土时，支腿必须先全部伸出固定平稳，并按顺序伸出布料杆。在全伸状态中，严禁移动车身，严禁使用布料杆起吊或拖拉物件。

10、泵送混凝土连续作业中，料斗内应保持一定数量的混凝土，不得吸空，并随时监控各种仪表和指示灯，出现不正常时，应及时调整或处理。必须暂停作业时，应每隔5～10min泵送一次。若停止时间较长再泵送时，应逆向运转一至二个行程，然后顺向泵送。 11、泵送作业中，料斗中的混凝土平面应保持在搅拌轴轴线以上。料斗格网上不得堆满混凝土，应控制供料流量，及时清除超粒径的骨料及异物，不得随意移动格网。
