11层住宅两种结构体系(“短肢剪力墙结构”或“一般剪力墙结构”)经济性比较

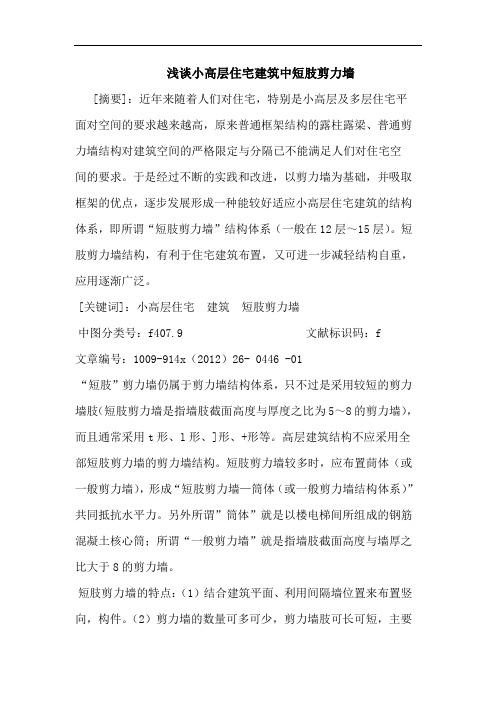

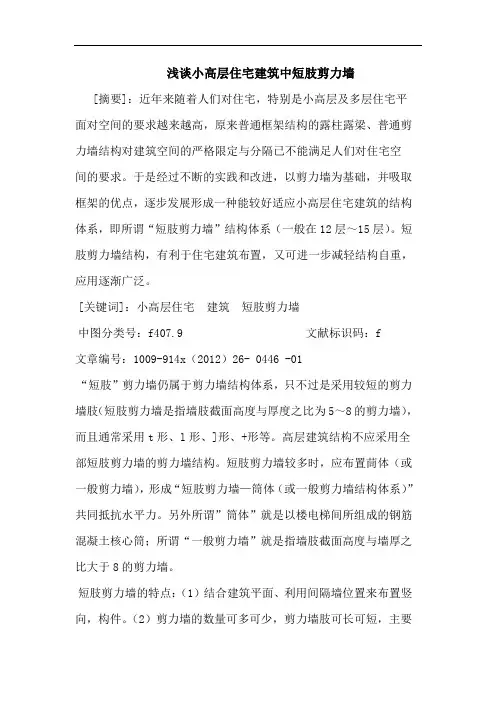

浅谈小高层住宅建筑中短肢剪力墙[摘要]：近年来随着人们对住宅，特别是小高层及多层住宅平面对空间的要求越来越高，原来普通框架结构的露柱露梁、普通剪力墙结构对建筑空间的严格限定与分隔已不能满足人们对住宅空间的要求。

于是经过不断的实践和改进，以剪力墙为基础，并吸取框架的优点，逐步发展形成一种能较好适应小高层住宅建筑的结构体系，即所谓“短肢剪力墙”结构体系（一般在12层～15层）。

短肢剪力墙结构，有利于住宅建筑布置，又可进一步减轻结构自重，应用逐渐广泛。

[关键词]：小高层住宅建筑短肢剪力墙中图分类号：f407.9 文献标识码：f 文章编号：1009-914x（2012）26- 0446 -01 “短肢”剪力墙仍属于剪力墙结构体系，只不过是采用较短的剪力墙肢（短肢剪力墙是指墙肢截面高度与厚度之比为5～8的剪力墙），而且通常采用t形、l形、]形、+形等。

高层建筑结构不应采用全部短肢剪力墙的剪力墙结构。

短肢剪力墙较多时，应布置茼体（或一般剪力墙），形成“短肢剪力墙—筒体（或一般剪力墙结构体系）”共同抵抗水平力。

另外所谓”筒体”就是以楼电梯间所组成的钢筋混凝土核心筒；所谓“一般剪力墙”就是指墙肢截面高度与墙厚之比大于8的剪力墙。

短肢剪力墙的特点：（1）结合建筑平面、利用间隔墙位置来布置竖向，构件。

（2）剪力墙的数量可多可少，剪力墙肢可长可短，主要视抗侧力的需要而定，还可通过不同尺寸和布置以调整刚度和刚度中心的位置。

（3）连接各墙的梁亦随墙肢位置而位于间隔墙竖向平面内，属于隐蔽型。

（4）由于减少了剪力墙数量，而代之以轻质填充墙，不仅房屋总重量可以减轻，同时也可适当降低结构刚度，使地震作用减小，这不仅对基础设计有利，而且对结构抗震较为有利，同时也可降低工程造价，还可加快施工进度。

这种结构体系通常视建筑平面及抗侧力的需要，将中心竖向交通区处理成为筒体，以承受主要水平力。

短肢剪力墙结构布置：（1）短肢剪力墙应均匀布置，使墙的轴向应力差别不宜过大。

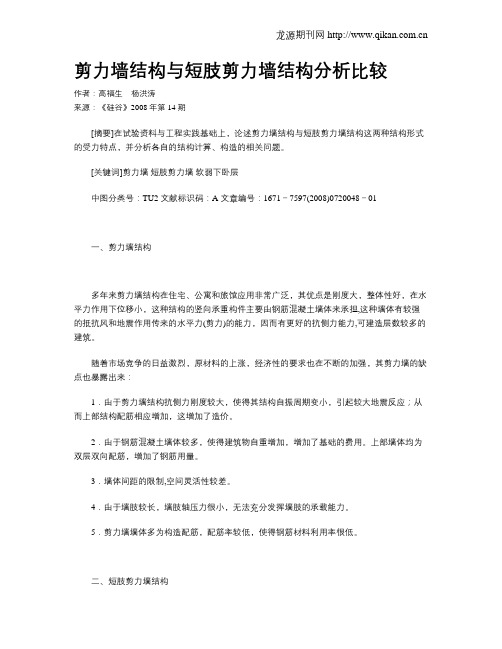

剪力墙结构与短肢剪力墙结构分析比较作者：高福生杨洪涛来源：《硅谷》2008年第14期[摘要]在试验资料与工程实践基础上，论述剪力墙结构与短肢剪力墙结构这两种结构形式的受力特点，并分析各自的结构计算、构造的相关问题。

[关键词]剪力墙短肢剪力墙软弱下卧层中图分类号：TU2 文献标识码：A 文章编号：1671－7597(2008)0720048－01一、剪力墙结构多年来剪力墙结构在住宅、公寓和旅馆应用非常广泛，其优点是刚度大，整体性好，在水平力作用下位移小，这种结构的竖向承重构件主要由钢筋混凝土墙体来承担,这种墙体有较强的抵抗风和地震作用传来的水平力(剪力)的能力，因而有更好的抗侧力能力,可建造层数较多的建筑。

随着市场竞争的日益激烈，原材料的上涨，经济性的要求也在不断的加强，其剪力墙的缺点也暴露出来：1．由于剪力墙结构抗侧力刚度较大，使得其结构自振周期变小，引起较大地震反应；从而上部结构配筋相应增加，这增加了造价。

2．由于钢筋混凝土墙体较多，使得建筑物自重增加，增加了基础的费用。

上部墙体均为双层双向配筋，增加了钢筋用量。

3．墙体间距的限制,空间灵活性较差。

4．由于墙肢较长，墙肢轴压力很小，无法充分发挥墙肢的承载能力。

5．剪力墙墙体多为构造配筋，配筋率较低，使得钢筋材料利用率很低。

二、短肢剪力墙结构为了克服以上缺点，我们可以采用短肢剪力墙结构。

短肢剪力墙常见的形状有“T”“L”“Z”“十”。

与一般的剪力墙体系相比，短肢剪力墙体系具有如下优点：1．充分利用墙肢的承载能力，避免传统剪力墙结构中墙体过长而通常为构造配筋的浪费。

2．减轻结构自重，降低主体结构和基础造价，尤其对于地基承载力较低的地区经济效益显著。

3．结构自振周期相对加大，弥补剪力墙体系抗侧刚度大，从而地震反应加大的缺点。

4．主体结构中大多数墙肢呈受弯工作状态，从而保证墙体具有足够的延性；同时大多数连梁的跨高比大于2.5，保证整体刚度的同时降低连梁的自身刚度，避免连梁的剪切破坏，使连梁也具有足够的延性，以此来弥补剪力墙体系延性的不足。

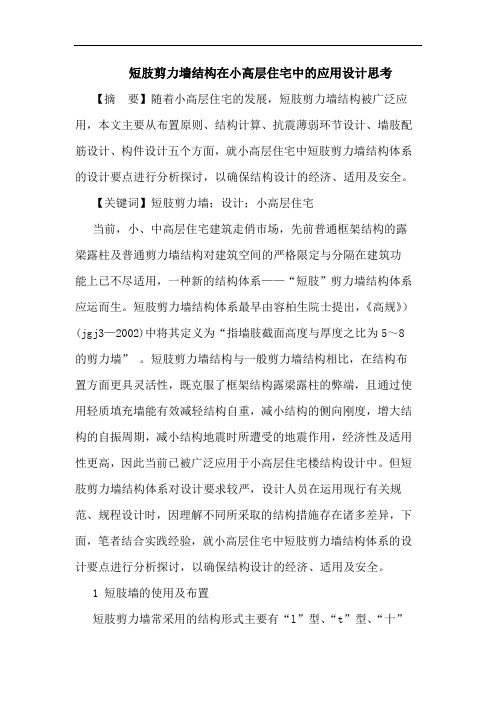

短肢剪力墙结构在小高层住宅中的应用设计思考【摘要】随着小高层住宅的发展，短肢剪力墙结构被广泛应用，本文主要从布置原则、结构计算、抗震薄弱环节设计、墙肢配筋设计、构件设计五个方面，就小高层住宅中短肢剪力墙结构体系的设计要点进行分析探讨，以确保结构设计的经济、适用及安全。

【关键词】短肢剪力墙；设计；小高层住宅当前，小、中高层住宅建筑走俏市场，先前普通框架结构的露梁露柱及普通剪力墙结构对建筑空间的严格限定与分隔在建筑功能上已不尽适用，一种新的结构体系——“短肢”剪力墙结构体系应运而生。

短肢剪力墙结构体系最早由容柏生院士提出，《高规》）(jgj3—2002)中将其定义为“指墙肢截面高度与厚度之比为5～8的剪力墙”。

短肢剪力墙结构与一般剪力墙结构相比，在结构布置方面更具灵活性，既克服了框架结构露梁露柱的弊端，且通过使用轻质填充墙能有效减轻结构自重，减小结构的侧向刚度，增大结构的自振周期，减小结构地震时所遭受的地震作用，经济性及适用性更高，因此当前已被广泛应用于小高层住宅楼结构设计中。

但短肢剪力墙结构体系对设计要求较严，设计人员在运用现行有关规范、规程设计时，因理解不同所采取的结构措施存在诸多差异，下面，笔者结合实践经验，就小高层住宅中短肢剪力墙结构体系的设计要点进行分析探讨，以确保结构设计的经济、适用及安全。

1 短肢墙的使用及布置短肢剪力墙常采用的结构形式主要有“l”型、“t”型、“十”型、“]”型、“z”型、“一”型(“一”型的自身刚度及稳定性不够好，除条件限制外，一般不宜采用)，在进行布置时，应注意使结构的刚度适宜，传力路径明确，结构专业应较早地介入建筑专业的方案设计，使结构布置既能满足建筑功能的要求又能作到安全可靠，经济合理，其布置原则主要如下：1）墙体应结合建筑平面及房间分隔形式进行布置，以选用“t”型、“l型等纵横刚度较一致且稳定和刚度较好的墙肢形式为宜。

当如有需要选用“一”字形时，平面外最好不布置与之单侧相交的楼面梁。

引言概述：短肢剪力墙与一般剪力墙是结构工程领域中常用的两种剪力墙类型。

虽然它们都是用来承受侧向力和抗震力的结构构件，但在设计和性能方面存在一些差异。

本文将深入探讨短肢剪力墙与一般剪力墙的区别，并分析它们在结构设计中的不同应用。

正文内容：1.短肢剪力墙的定义与特点1.1短肢剪力墙是一种特殊的剪力墙，其肢长度较短。

1.2短肢剪力墙与传统剪力墙相比，具有更大的截面刚度。

1.3短肢剪力墙的设计原则是提高墙体刚性和延性，减小墙体质量。

2.短肢剪力墙与一般剪力墙的设计差异2.1荷载传导机制差异2.1.1传统剪力墙通过墙体内部的水平钢筋传导荷载。

2.1.2短肢剪力墙通过砼厚壁柱或剪力墙上设置的剪力肢传导荷载。

2.2墙体布置方式差异2.2.1传统剪力墙的布置方式较为规则，通常为框架结构的外部墙体。

2.2.2短肢剪力墙的布置可以根据实际需要进行灵活调整，适应不同空间布置。

2.3受力机理差异2.3.1传统剪力墙主要通过弯矩承载和剪力抵抗来抗震。

2.3.2短肢剪力墙主要通过剪力承载来抗震。

3.短肢剪力墙设计的优势3.1安全性能优势3.1.1短肢剪力墙由于具有较大的截面刚度，能够提供更高的抗剪承载能力。

3.1.2短肢剪力墙的破坏模式较为均匀，有利于抗震性能的稳定发挥。

3.2施工优势3.2.1短肢剪力墙的施工相对简单，不需要复杂的墙体钢筋布置。

3.2.2短肢剪力墙的构造件可预制，便于工地施工。

4.短肢剪力墙与一般剪力墙的典型应用4.1短肢剪力墙的应用4.1.1短肢剪力墙适用于经济型住宅和中等高层建筑的抗震设计。

4.1.2短肢剪力墙在空间布置较为复杂的建筑中更具优势。

4.2一般剪力墙的应用4.2.1一般剪力墙适用于高层建筑和大跨度建筑的抗震设计。

4.2.2一般剪力墙在结构刚度要求较高的建筑中更多见。

5.短肢剪力墙与一般剪力墙的设计考虑因素差异5.1墙体的高宽比5.1.1短肢剪力墙的高宽比相对较小，一般控制在34之间。

5.1.2一般剪力墙的高宽比相对较大，一般可达到68之间。

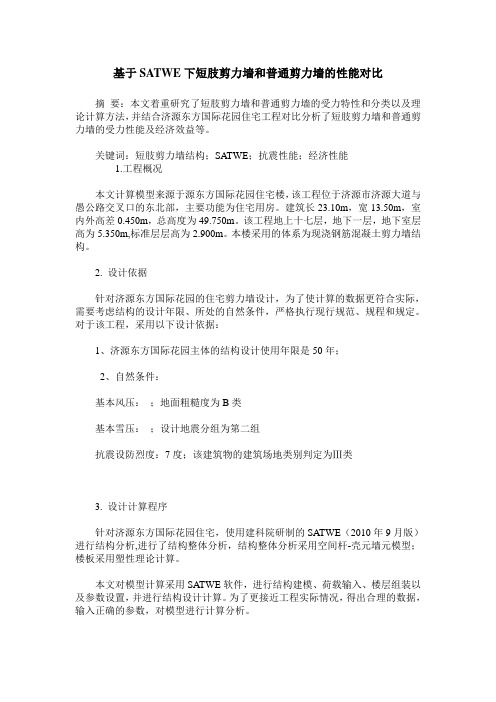

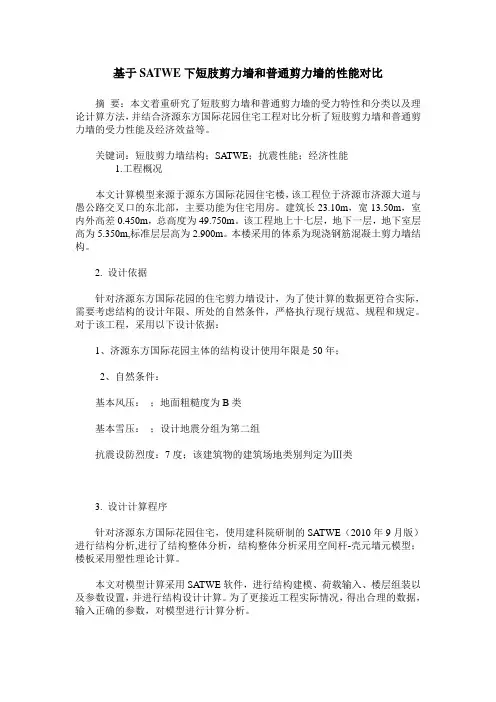

基于SATWE下短肢剪力墙和普通剪力墙的性能对比摘要：本文着重研究了短肢剪力墙和普通剪力墙的受力特性和分类以及理论计算方法，并结合济源东方国际花园住宅工程对比分析了短肢剪力墙和普通剪力墙的受力性能及经济效益等。

关键词：短肢剪力墙结构；SATWE；抗震性能；经济性能1.工程概况本文计算模型来源于源东方国际花园住宅楼，该工程位于济源市济源大道与愚公路交叉口的东北部，主要功能为住宅用房。

建筑长23.10m，宽13.50m，室内外高差0.450m，总高度为49.750m。

该工程地上十七层，地下一层，地下室层高为5.350m,标准层层高为2.900m。

本楼采用的体系为现浇钢筋混凝土剪力墙结构。

2. 设计依据针对济源东方国际花园的住宅剪力墙设计，为了使计算的数据更符合实际，需要考虑结构的设计年限、所处的自然条件，严格执行现行规范、规程和规定。

对于该工程，采用以下设计依据：1、济源东方国际花园主体的结构设计使用年限是50年；2、自然条件：基本风压：；地面粗糙度为B类基本雪压：；设计地震分组为第二组抗震设防烈度：7度；该建筑物的建筑场地类别判定为Ⅲ类3. 设计计算程序针对济源东方国际花园住宅，使用建科院研制的SATWE（2010年9月版）进行结构分析,进行了结构整体分析，结构整体分析采用空间杆-壳元墙元模型；楼板采用塑性理论计算。

本文对模型计算采用SATWE软件，进行结构建模、荷载输入、楼层组装以及参数设置，并进行结构设计计算。

为了更接近工程实际情况，得出合理的数据，输入正确的参数，对模型进行计算分析。

4. 平面布置方案及计算结果分析对比4. 1平面布置方案为了尽可能减少风和地震荷载对结构的影响，结构的平面布置尽量均匀对称。

对该类工程的住宅，一般情况下会采用传统的普通剪力墙体系。

因为如采用短肢剪力墙体系，就可能使结构变柔，结构顶点位移和层间位移不一定能满足规范要求，底部剪力系数也偏低，结构趋于不安全。

针对地震分类为六、七度的地区，常采用普通剪力墙结构体系，但有可能刚度偏大。

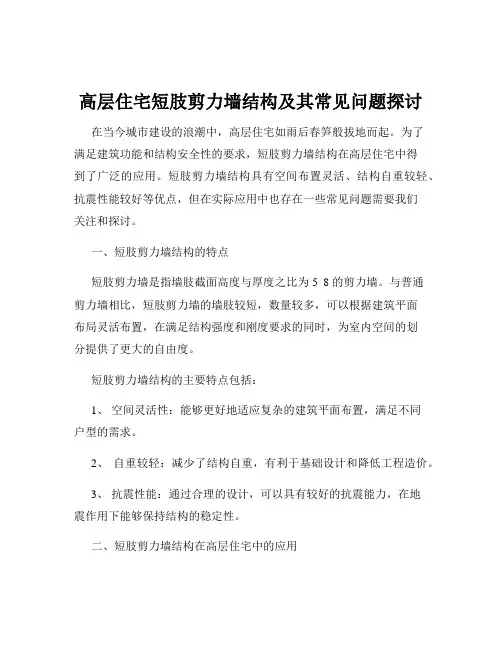

高层住宅短肢剪力墙结构及其常见问题探讨在当今城市建设的浪潮中，高层住宅如雨后春笋般拔地而起。

为了满足建筑功能和结构安全性的要求，短肢剪力墙结构在高层住宅中得到了广泛的应用。

短肢剪力墙结构具有空间布置灵活、结构自重较轻、抗震性能较好等优点，但在实际应用中也存在一些常见问题需要我们关注和探讨。

一、短肢剪力墙结构的特点短肢剪力墙是指墙肢截面高度与厚度之比为 5 8 的剪力墙。

与普通剪力墙相比，短肢剪力墙的墙肢较短，数量较多，可以根据建筑平面布局灵活布置，在满足结构强度和刚度要求的同时，为室内空间的划分提供了更大的自由度。

短肢剪力墙结构的主要特点包括：1、空间灵活性：能够更好地适应复杂的建筑平面布置，满足不同户型的需求。

2、自重较轻：减少了结构自重，有利于基础设计和降低工程造价。

3、抗震性能：通过合理的设计，可以具有较好的抗震能力，在地震作用下能够保持结构的稳定性。

二、短肢剪力墙结构在高层住宅中的应用由于短肢剪力墙结构的上述优点，使其在高层住宅中得到了广泛的应用。

在设计过程中，设计师会根据建筑的功能要求、高度、抗震设防烈度等因素，合理布置短肢剪力墙的位置和数量，以确保结构的安全性和稳定性。

例如，在客厅、卧室等主要房间，通常会避免设置剪力墙，以保证空间的开阔和使用的便利性；而在楼梯间、电梯间等部位，则会适当增加剪力墙的数量和厚度，以提高结构的竖向承载能力和抗震性能。

三、短肢剪力墙结构常见问题1、抗震性能的不确定性虽然短肢剪力墙结构在设计时会考虑抗震要求，但由于其墙肢较短，在地震作用下的受力情况较为复杂，可能会出现局部破坏的情况。

尤其是在高烈度地震区，短肢剪力墙结构的抗震性能需要更加谨慎地评估和设计。

2、墙肢的稳定性问题短肢剪力墙的墙肢较短，如果设计不合理或者施工质量控制不到位，可能会导致墙肢的稳定性不足。

例如，墙肢的轴压比过大、配筋不足等都可能影响墙肢的稳定性。

3、连梁的设计问题在短肢剪力墙结构中，连梁起到连接墙肢、协调变形的作用。

目录一、施工部署··························································（一）、工程概况·······················································二、编制依据··························································三、工程实现目标······················································四、施工组织··························································（一）、施工组织·······················································（二）、施工分段·······················································（三）、主要施工机械选择···············································五、施工准备··························································（一）、外部条件准备···················································（二）、现场交接准备···················································（三）、技术准备·······················································（四）、器具准备·······················································（五）、材料准备·······················································（六）、人员准备·······················································（七）、施工现场总平面布置·············································（八）、施工用水·······················································（九）、施工用电·······················································六、主要分部分项施工工艺··············································（一）、土方工程·······················································（二）、工程测量·······················································（三）、钢筋工程·······················································（四）、模板工程·······················································（五）、混凝土工程·····················································（六）、脚手架工程·····················································（七）、砌体工程·······················································（八）、门窗工程·······················································（九）、装饰工程·······················································（十）、雨季施工措施···················································（十一）、沉降观测·····················································（十二）、土建与安装的施工配合·········································七、工程投入主要技术人员表············································八、主要施工机械设备情况··············································九、劳动力计划安排····················································十、临时用地表························································十一、施工平面布置图··················································十二、施工极度计划····················································十三、确保工程质量的技术组织措施······································（一）、工程施工质量目标···············································（二）、工程质量保证制度···············································（三）、施工质量保证体系···············································（四）、施工质量控制措施···············································（五）、工程回访和维修服务措施·········································（六）、全面质量管理···················································（七）、编制作业指导书·················································十四、确保安全生产的技术组织措施······································（一）、安全生产目标计划···············································（二）、安全生产责任制·················································（三）、确保安全生产的措施及技术要求···································十五、确保文明施工的技术组织措施······································（一）、文明施工目标计划···············································（二）、确保文明施工的技术措施及技术要求·······························十六、确保工期的技术组织措施··········································（一）、施工工期控制目标···············································（二）、施工进度计划保证措施···········································十七、消防及环境保护措施··············································（一）、主要消防措施···················································（二）、环境保护措施···················································（三）、防噪音污染措施·················································（四）、防空气污染措施·················································十八、成品保护措施····················································十九、工程质量通病防治················································（一）、模板工程·······················································（二）、钢筋工程·······················································（三）、混凝土工程·····················································（四）、砌体工程·······················································（五）、抹灰工程·······················································（六）、卫生间漏水·····················································（七）、屋面工程·······················································（八）、门窗工程·······················································二十、工程竣工保修承诺················································（一）、保修措施·······················································（二）、服务承诺·······················································二一、水暖施工方案····················································二二、电气施工方案····················································一、施工部署（一）工程概况：1工程名称：保利罗兰香谷二期工程三标段121#2工程地点：长春市高新区硅谷大街与电台街交汇处3建设单位：长春市轻轨六合房地产开发有限公司4监理单位：吉林金科工程建设监理有限公司5设计单位：吉林省建筑设计院有限责任公司6结构型式：短肢剪力墙框架结构，地上11层7建筑设计概况三标段为地上11层，短肢柱框架剪力墙结构，设计建筑总高度最高为33.85m，标准层层高为2.9m，建筑面积为5521.59m2。

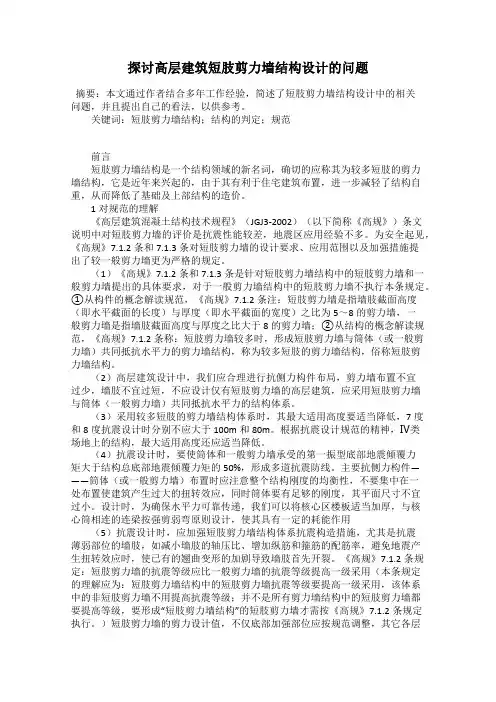

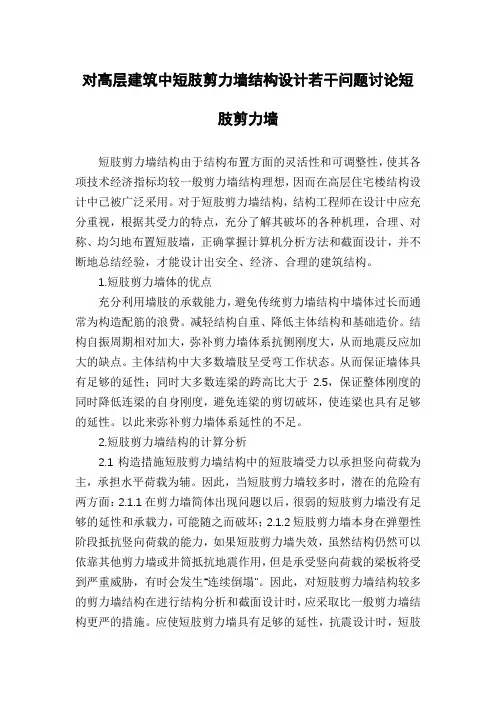

对高层建筑中短肢剪力墙结构设计若干问题讨论短肢剪力墙短肢剪力墙结构由于结构布置方面的灵活性和可调整性，使其各项技术经济指标均较一般剪力墙结构理想，因而在高层住宅楼结构设计中已被广泛采用。

对于短肢剪力墙结构，结构工程师在设计中应充分重视，根据其受力的特点，充分了解其破坏的各种机理，合理、对称、均匀地布置短肢墙，正确掌握计算机分析方法和截面设计，并不断地总结经验，才能设计出安全、经济、合理的建筑结构。

1.短肢剪力墙体的优点充分利用墙肢的承载能力，避免传统剪力墙结构中墙体过长而通常为构造配筋的浪费。

减轻结构自重、降低主体结构和基础造价。

结构自振周期相对加大，弥补剪力墙体系抗侧刚度大，从而地震反应加大的缺点。

主体结构中大多数墙肢呈受弯工作状态。

从而保证墙体具有足够的延性；同时大多数连梁的跨高比大于2.5，保证整体刚度的同时降低连梁的自身刚度，避免连梁的剪切破坏，使连梁也具有足够的延性。

以此来弥补剪力墙体系延性的不足。

2.短肢剪力墙结构的计算分析2.1构造措施短肢剪力墙结构中的短肢墙受力以承担竖向荷载为主，承担水平荷载为辅。

因此，当短肢剪力墙较多时，潜在的危险有两方面：2.1.1在剪力墙简体出现问题以后，很弱的短肢剪力墙没有足够的延性和承载力，可能随之而破坏；2.1.2短肢剪力墙本身在弹塑性阶段抵抗竖向荷载的能力，如果短肢剪力墙失效，虽然结构仍然可以依靠其他剪力墙或井筒抵抗地震作用，但是承受竖向荷载的梁板将受到严重威胁，有时会发生“连续倒塌”。

因此，对短肢剪力墙结构较多的剪力墙结构在进行结构分析和截面设计时，应采取比一般剪力墙结构更严的措施。

应使短肢剪力墙具有足够的延性，抗震设计时，短肢剪力墙的抗震等级应比一般剪力墙的抗震等级提高一级。

为避免短肢剪力墙过早剪坏，应按高规要求提高剪力增大系数，以提高抗剪能力，实现强剪弱弯的短肢墙。

为提高短肢墙在竖向荷载下的承载力，应增大纵向钢筋的全截面配筋率，底部加强区不宜小于1.2％，其他部位不宜小于1.0％。

短肢剪力墙与一般剪力墙的区别（二）引言概述:短肢剪力墙是一种在结构中使用的特殊形式的剪力墙，与一般的剪力墙相比具有一些显著的区别。

本文将探讨短肢剪力墙与一般剪力墙的区别，并逐一分析其特点和优势。

正文:一、设计概念与原理的区别1. 短肢剪力墙的设计概念：短肢剪力墙通过在短肢墙的顶部与底部引入刚性梁柱，以提高墙体的刚度和承载能力。

2. 一般剪力墙的设计概念：一般剪力墙依靠墙体本身的刚度和抗剪能力来承担地震力。

二、构造形式的区别1. 短肢剪力墙的构造形式：短肢剪力墙通常由一系列较短的水平墙体组成，通过刚性梁柱连接在一起。

a) 短肢墙的高度通常较小，一般在2到4层之间。

b) 刚性梁柱连接确保了不同短肢墙之间的均衡受力。

2. 一般剪力墙的构造形式：一般剪力墙通常为连续的垂直墙体，形成一个或多个整体系统。

三、应力分布的区别1. 短肢剪力墙的应力分布：短肢剪力墙中的应力主要集中在刚性梁柱连接处和墙体底部。

a) 位于刚性梁柱连接处的墙体承受较大的纵向拉力。

b) 墙体底部承受较大的弯矩和剪力。

2. 一般剪力墙的应力分布：一般剪力墙的应力分布相对均匀，在墙体的中部和顶部有较小的应力集中。

四、承载能力的区别1. 短肢剪力墙的承载能力：短肢剪力墙具有较高的刚度和承载能力，能够有效地吸收地震力。

a) 刚性梁柱连接增加了墙体的侧向刚度和整体稳定性。

b) 短肢墙的刚度和承载能力与墙体的高度和宽度有关。

2. 一般剪力墙的承载能力：一般剪力墙的承载能力相对较低，在地震作用下容易产生破坏。

五、施工和经济性的区别1. 短肢剪力墙的施工和经济性：短肢剪力墙的施工相对较为复杂，需要考虑刚性梁柱的连接和墙体的布置。

a) 施工过程中可能涉及更多的工序和材料。

b) 短肢剪力墙的建设成本相对较高。

2. 一般剪力墙的施工和经济性：一般剪力墙的施工相对简单，墙体的布置较为直观和方便。

a) 施工过程中可以减少工序和材料的使用。

b) 一般剪力墙的建设成本相对较低。

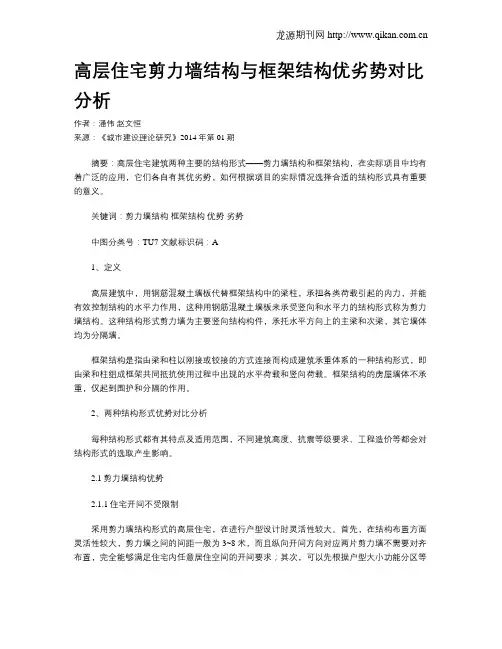

高层住宅剪力墙结构与框架结构优劣势对比分析作者：潘伟赵文恒来源：《城市建设理论研究》2014年第01期摘要：高层住宅建筑两种主要的结构形式——剪力墙结构和框架结构，在实际项目中均有着广泛的应用，它们各自有其优劣势，如何根据项目的实际情况选择合适的结构形式具有重要的意义。

关键词：剪力墙结构框架结构优势劣势中图分类号：TU7 文献标识码：A1、定义高层建筑中，用钢筋混凝土墙板代替框架结构中的梁柱，承担各类荷载引起的内力，并能有效控制结构的水平力作用，这种用钢筋混凝土墙板来承受竖向和水平力的结构形式称为剪力墙结构。

这种结构形式剪力墙为主要竖向结构构件，承托水平方向上的主梁和次梁，其它墙体均为分隔墙。

框架结构是指由梁和柱以刚接或铰接的方式连接而构成建筑承重体系的一种结构形式，即由梁和柱组成框架共同抵抗使用过程中出现的水平荷载和竖向荷载。

框架结构的房屋墙体不承重，仅起到围护和分隔的作用。

2、两种结构形式优势对比分析每种结构形式都有其特点及适用范围，不同建筑高度、抗震等级要求、工程造价等都会对结构形式的选取产生影响。

2.1剪力墙结构优势2.1.1住宅开间不受限制采用剪力墙结构形式的高层住宅，在进行户型设计时灵活性较大。

首先，在结构布置方面灵活性较大，剪力墙之间的间距一般为3~8米，而且纵向开间方向对应两片剪力墙不需要对齐布置，完全能够满足住宅内任意居住空间的开间要求；其次，可以先根据户型大小功能分区等进行户型设计，然后根据房间的开间来确定剪力墙的位置，最后再进行结构验算。

这样住宅套内布局几乎不受到结构体系的限制，户型更加优化。

2.1.2住宅空间完整由于剪力墙宽度一般为200毫米，与住宅套内分户墙及外墙宽度是一样的，再通过墙面抹灰及面层装修，从外观上就看不到结构体与分隔墙的交接，室内墙面平整，室内空间较完整，房间内不会出现露梁露柱的现象，且增加室内净面积。

2.1.3整体抗剪强度高合理的建筑结构体系应该是刚柔相济的，高层建筑结构同时要承受垂直和水平荷载，而随着建筑高度的增加，侧向位移增加最快，弯矩次之，因此高层建筑设计不仅要具有较大的承载能力，而且需要较大的抗侧强度，以保证水平荷载产生的侧向位移控制在一定范围内。
