多旋翼无人机教(学)案

多旋翼无人机教案多旋翼无人机教案一、教学目标1、了解多旋翼无人机的结构及工作原理；2、掌握多旋翼无人机的飞行操作技巧；3、理解多旋翼无人机在各个领域的应用；4、提高学生对科技的兴趣，培养他们的实践能力。

二、教学内容1、多旋翼无人机基础知识1、多旋翼无人机的定义、分类及特点；2、多旋翼无人机的结构组成。

2、多旋翼无人机的工作原理1、电机和电调的工作原理；2、遥控器的操作原理；3、飞行控制系统的组成及工作原理。

3、多旋翼无人机的飞行操作技巧1、起飞和降落的注意事项及操作技巧；2、平飞、转弯、升降等基本飞行技巧；3、紧急情况下的应急处理方法。

4、多旋翼无人机在各个领域的应用1、农业、环保、救援等领域的应用；2、多旋翼无人机在摄影、影视制作等方面的应用。

三、教学方法1、理论讲解：通过PPT、视频等形式向学生讲解多旋翼无人机的基本知识和工作原理；2、实践操作：通过实际操作让学生掌握多旋翼无人机的飞行操作技巧；3、案例分析：通过案例分析让学生了解多旋翼无人机在各个领域的应用；4、互动讨论：让学生分组讨论，分享学习心得和体会。

四、教学步骤1、导入新课，介绍多旋翼无人机的基本知识和特点；2、讲解多旋翼无人机的工作原理，通过实验和演示让学生理解；3、讲解多旋翼无人机的飞行操作技巧，通过实际操作让学生掌握；4、分析多旋翼无人机在各个领域的应用，通过案例让学生了解；5、学生分组讨论，分享学习心得和体会；6、布置作业，让学生进一步巩固所学知识。

五、教学评估1、通过课堂提问和练习来检测学生对多旋翼无人机的基本知识和操作技巧的掌握情况；2、通过作业和实际操作来评估学生对多旋翼无人机的应用能力；3、通过学生分组讨论和分享来评估他们的学习效果。

六、教学资源1、PPT或视频资料：用于讲解多旋翼无人机的基本知识和工作原理；2、实验和演示器材：用于演示多旋翼无人机的工作原理和飞行操作技巧；3、案例和分析资料：用于分析多旋翼无人机在各个领域的应用。

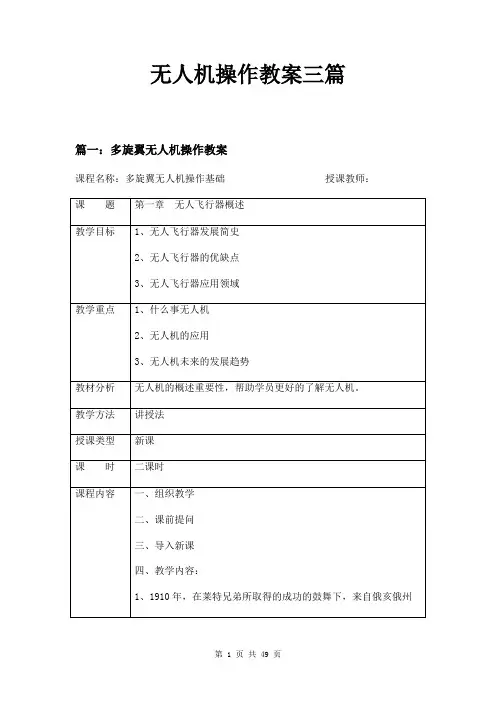

无人机操作教案三篇篇一：多旋翼无人机操作教案课程名称：多旋翼无人机操作基础授课教师：程名称：多旋翼无人机操作基础授课教师：课时二课时课程内容一、组织教学二、复习前一节课的内容三、导入新课四、教学内容：1、无人飞行器的种类繁多，主要包括飞艇、固定翼无人机、伞翼无人机、扑翼无人机、变翼无人机、旋翼式无人机等。

2、多旋翼飞行器也称为多轴飞行器，是直升机的一种，它通常有3个以上的旋翼。

飞行器的机动性通过改变不同旋翼的扭力和转速来实现。

相比传统的单水平旋翼直升机，它构造精简，易于维护，操作简便，稳定性高且携带方便。

常见的多旋翼飞行器。

3、四旋翼，六旋翼和八旋翼，被广泛用于影视航拍、安全监控、农业植保、电力巡线等领域（多旋翼无人机）（航拍无人机）（固定翼无人机）课程后记学员对无人机的用途很有兴趣程名称：多旋翼无人机操作基础授课教师：课题多旋翼飞行器的构造教学目标1、多旋翼飞行器的原件构造和组成。

2、多旋翼飞行器各个配件的应用。

教学重点多旋翼飞行器组成构造及应用教材分析多旋翼飞行器重要组成构件的理解教学方法讲授法授课类型新课课时四课时课程内容一、组织教学二、复习前一节课的内容三、导入新课四、教学内容：1、多旋翼飞行器主要由机架、电机、电调和桨叶组成，为了满足实际飞行需要，一般还需要配备电池、遥控器及飞行辅助控制系统。

（无人机的组成及构造）2、机架：机架是指多旋翼飞行器的机身架，是整个飞行系统的飞行载体。

一般使用高强度重量轻的材料，例如碳纤维、PA66+30GF等材料。

3、电机是由电动机主体和驱动器组成，是一种典型的机电一体化产品。

在整个飞行系统中，起到提供动力的作用。

4、电调全称电子调速器，英文electronic speed controller,简称ESC。

在整个飞行系统中，电调主要提供驱动电机的指令，课程名称：多旋翼无人机操作基础授课教师：3、垂直运动，即升降控制，在图（a）中，两对电机转向相反，可以平衡其对机身的反扭矩，当同时增加四个电机的输出功率，旋翼转速增加使得总的拉力增大，当总拉力足以克服整机的重量时，四旋翼飞行器便离地垂直上升；反之，同时减小四个电机的输出功率，四旋翼飞行器则垂直下降，直至平衡落地，实现了沿z轴的垂直运动。

实训三多旋翼无人机飞行训练一、实训目的1、能够驾驶四轴多旋翼无人机进行平稳起降和悬停；2、能够驾驶四轴多旋翼无人机进行八面悬停飞行；3、能够进行飞行前检查和飞行后检查；4、有能力的进行水平8字航线飞行。

二、实训内容及要求1、平稳起降和悬停训练，能够至少在定点模式下垂直平稳起降微型多旋翼无人机，起飞后定点悬停不超过一个机身位；2、八面悬停训练，从对尾0度开始，向左或向右转动航向，至少在定点模式下进行45度、90度、135度、180度、225度、270度、315度、360度八个方向的微型多旋翼无人机悬停训练，偏离不超过一个机身位；3、飞行前后检查，包括但不限于无人机系统外观、紧固件、连接线、电量、电子设备状态、信号、等；4、水平八字飞行，有能力的同学可开展水平8字航线飞行训练，在教师指导下完成。

三、实训条件1、微型多旋翼无人机，动力电池，充电器、维保工具等；2、雪糕筒、警戒线、防护网、遮阳伞等飞行练习场地布置耗材；3、无人机实训室；4、飞行练习场地。

四、实训步骤1、准备练习用设备前往飞行练习场，使用雪糕筒、警戒线、防护网、遮阳伞等工具布置飞行场地；2、开展飞行前检查，包括但不限于无人机系统外观、紧固件、连接线、电量、电子设备状态、信号等，如有问题、故障等应进行排除；3、完成飞行前检查，驾驶员距离无人机3米左右，解锁无人机，开始对尾垂直起飞、定点悬停、垂直降落训练；4、对尾悬停飞行训练合格后，逐步开展左右侧向和对头悬停训练，并将动作进行组合，连续操作，完成八面悬停飞行训练；5、飞行过程中关注无人机飞行状态，注意无人机和遥控器指示灯或电量信息，注意飞行场地的外来干扰，确保飞行安全；6、飞行练习间隙应当随时检查无人机状态，及时学习和使用无人机系统和飞行管理知识；7、八面悬停训练进度较快的同学，可开展水平8字航线飞行训练；8、每次完成飞行训练，应进行飞行结束讲评，填写飞行学习记录表。

五、实训成果1、微型多旋翼无人机基础飞行技能；2、多旋翼无人机维护保养技能；3、飞行学习记录表。

四轴机架：
四轴飞行器的机架，必须要符合飞行器的结构基础，能够保 持对称稳定性。
另外需要注意的是四根轴架的尺寸长度，保证4个螺旋桨不打 架就可以了，但要考虑到螺旋桨之间因为旋转产生的乱流互相影 响，建议还是不要太近，否则影响效率。 这也是为什么四轴用2 叶螺旋桨比用3叶螺旋桨多的原因之一（3叶的还有个缺点，平衡 不好做）。
四旋翼飞行器
精选
四旋翼飞行器
精选
四旋翼飞行器
精选
四旋翼飞行器
精选
四旋翼飞行器
精选
精选
四旋翼飞行器
精选
精选
四旋翼飞行器
电调：
电调都会标上多少A，如20a电调就是电子调速器。电 调的作用就是将飞控板的控制信号，转变为电流的大小， 以控制电机的转速，因为电机的电流是很大的，通常每个 电机同时正常工作时，如果没有电调的存在，飞控板根本 无法承受这样大的电流（另外也没驱动无刷电机的功能） 。同时电调在四轴当中还充当了电压变化器的作用，将电 压变为5v为飞控板和遥控器供电，40a这个数字就是电调 能够提供的电流。大电流的电调可以兼容用在小电 流的地方。小电流电调不能超标使用。
入流角 γ：入流和旋转面之间的夹角
φ
桨弦
精选
α
相对气 流
γ 旋转面
四旋翼飞行器
飞行中，螺旋桨是一面旋转一面前进的。螺旋 桨剖面具有两个速度：一个是前进速度v,一个是 圆周速度（切向速度）u。
右图为桨叶切 面上某一点的运动 轨迹
精选
43
精选
四旋翼飞行器
飞控板：
飞控板就是飞行器的大脑，如果没有飞控板，四轴飞行器就 会因为安装、外界干扰、零件之间的不一致型等原因形成飞行 力量不平衡，后果就是左右、上下的胡乱翻滚，根本无法飞行 ，飞控板的作用就是通过飞控板上的陀螺仪，对四轴飞行状态 进行快速调整，如发现右边力量大，向左倾斜，那么就减弱右 边电流输出，电机变慢，升力变小，自然就不再向左倾斜。
