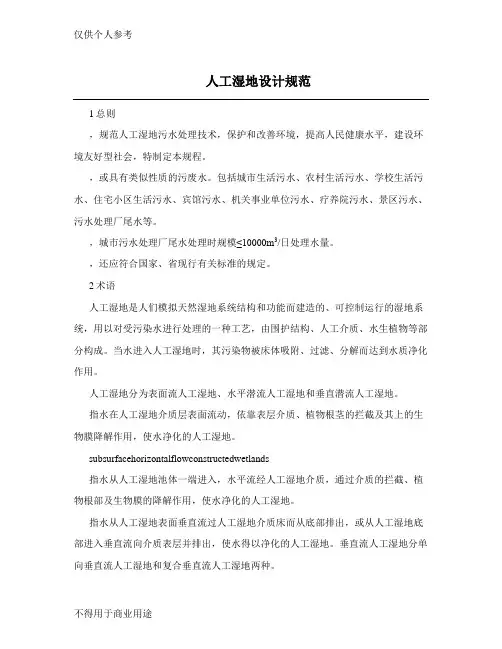

人工湿地设计规范
1总则
1.0.1为贯彻《中华人民共和国环境保护法》和《中华人民共和国水污染环境防治法》，规范人工湿地污水处理技术，保护和改善环境，提高人民健康水平，建设环境友好型社会，特制定本规程。
1.0.2本规程适用于江苏省内人工湿地污水处理系统的设计、施工、验收和运行管理。
1.0.3人工湿地污水处理对象为生活污水、生活废水，或具有类似性质的污废水。包括城市生活污水、农村生活污水、学校生活污水、住宅小区生活污水、宾馆污水、机关事业单位污水、疗养院污水、景区污水、污水处理厂尾水等。
1.0.4本规程适用的处理规模:生活污水处理规模≤2000m3/日处理水量，城市污水处理厂尾水处理时规模≤10000m3/日处理水量。
1.0.5人工湿地污水处理系统的设计、施工、验收和运行管理除应符合本规程外，还应符合国家、省现行有关标准的规定。
2术语
2.1.1人工湿地constructedwetlands
人工湿地是人们模拟天然湿地系统结构和功能而建造的、可控制运行的湿地系统，用以对受污染水进行处理的一种工艺，由围护结构、人工介质、水生植物等部分构成。当水进入人工湿地时，其污染物被床体吸附、过滤、分解而达到水质净化作用。
人工湿地分为表面流人工湿地、水平潜流人工湿地和垂直潜流人工湿地。
2.1.2表面流人工湿地freewatersurfaceconstructedwetlands 指水在人工湿地介质层表面流动，依靠表层介质、植物根茎的拦截及其上的生物膜降解作用，使水净化的人工湿地。
2.1.3水平潜流人工湿地
subsurfacehorizontalflowconstructedwetlands
指水从人工湿地池体一端进入，水平流经人工湿地介质，通过介质的拦截、植物根部及生物膜的降解作用，使水净化的人工湿地。
2.1.4垂直流人工湿地verticalflowconstructedwetlands
宿迁洋河新区水环境整治工程 PPP
项目
——潜 流 湿 地 工 程
施工 案
编制人：
审核人：
编制单位：
编制日期： 年 月 日
方
一、工程概况
1. 工程简介
宿迁洋河新区水环境整治工程 PPP 项目潜流湿地工程，本项目垂直流人工湿地工程位于污水处理厂东侧绿地。 本工程建设内容，湿地总占地面积为 1.01 公顷，总有效面积 9402m2 ，
划分为 12 标准单元，每个单元净面积为 783.5 m3 ，总处理水量为3000m3/d ，每天运行 24 小时，平均设计流量 125 m3/h 。湿地内部种植水生植物，湿地的水生植物由再生水厂供水，通过地埋 PVC 布水管进行连接供水， 然后再由碎石、陶粒回填料进行过滤 ,最后由 PVC
放空管收集通过表流湿地进入泵站。
经原地面实际复测，测得原地面平均高程 16.5m 左右，湿地填料底标高为 15.3m ，整体需开挖土方 1.2m 左右。
2. 参建单位
工程名称：宿迁洋河新区水环境整治工程 PPP 项目建设单位：宿迁市东方水环境建设发展有限公司
监理单位：江苏兴盛工程监理有限公司
设计单位：北京市东方利禾景观设计有限公司施工单位：北京东方园林环境股份有限公司
二、编制依据
1. 招标技术资料
宿迁洋河新区水环境整治工程部分施工图纸；
宿迁洋河新区水环境整治工程部分招标文件；
宿迁洋河新区水环境整治工程部分岩土工程勘察报告。 2. 现场实地调查
我单位针对本标段施工现场的具体情况进行了实地踏勘， 另结合我单位自身的资源情况和实际施工能力、 承担类似工程的施工经历、 经验等编制了细致的材料。
3. 采用技术规范及标准和相关法律、法规
《关于在基本建设工程中加强地下文物保护管理的通知》 ；
《宿迁市地方环境保护法规》 ；
《消防条例》；
《关于在基本建设工程中加强地下通讯电缆保护管理条例》 ；
《建设工程施工现场管理规定》 ；
《工程测量规范》 GB50026-2007 ；
仅供个人参考
不得用于商业用途 人工湿地设计规范
1总则
，规范人工湿地污水处理技术，保护和改善环境，提高人民健康水平，建设环境友好型社会，特制定本规程。
，或具有类似性质的污废水。包括城市生活污水、农村生活污水、学校生活污水、住宅小区生活污水、宾馆污水、机关事业单位污水、疗养院污水、景区污水、污水处理厂尾水等。
，城市污水处理厂尾水处理时规模≤10000m3/日处理水量。
，还应符合国家、省现行有关标准的规定。
2术语
人工湿地是人们模拟天然湿地系统结构和功能而建造的、可控制运行的湿地系统，用以对受污染水进行处理的一种工艺，由围护结构、人工介质、水生植物等部分构成。当水进入人工湿地时，其污染物被床体吸附、过滤、分解而达到水质净化作用。
人工湿地分为表面流人工湿地、水平潜流人工湿地和垂直潜流人工湿地。
指水在人工湿地介质层表面流动，依靠表层介质、植物根茎的拦截及其上的生物膜降解作用，使水净化的人工湿地。
subsurfacehorizontalflowconstructedwetlands
指水从人工湿地池体一端进入，水平流经人工湿地介质，通过介质的拦截、植物根部及生物膜的降解作用，使水净化的人工湿地。
指水从人工湿地表面垂直流过人工湿地介质床而从底部排出，或从人工湿地底部进入垂直流向介质表层并排出，使水得以净化的人工湿地。垂直流人工湿地分单向垂直流人工湿地和复合垂直流人工湿地两种。 仅供个人参考
不得用于商业用途 指人工湿地充填介质中，存在于介质间的孔隙体积占全部体积的百分比。
指水在人工湿地内的平均停留时间。
指一定人工湿地表面积中，单位时间内去除的污染物数量。
指一定人工湿地表面中，单位时间内通过的水体积。
指水在人工湿地内，沿水流方向单位渗流路程长度上的水位下降值。
，单位时间内流动通过的距离。
3人工湿地处理工艺设计
3.1处理设施选址与总体布置
— 1
人工湿地布水与集水方式
1． 为保证人工湿地配水、集水的均匀性，集配水系统宜采用穿孔管、配（集）水管、配（集）水堰等方式
2． 当水平潜流人工湿地采用多池并联运行时，进水区可设置V形槽或溢流堰，各池应均匀配水
图5.4 V形槽配水构筑物结构简图
3． 水平潜流人工湿地可采用穿孔花墙配水、并联管道多点布水或穿孔管布水等方式，保证水流从进口起沿水平方向流过填料层后均匀流出。穿孔花墙孔口流速不宜大于
— 2 0.2m/s。穿孔管流速宜为1.5~2.0m/s，配水孔宜斜向下45º交错布置，孔口直径不小于5mm，孔口流速不小于1m/s。
图5.5 水平潜流人工湿地配水方式 （a）穿孔花墙配水
图5.5 水平潜流人工湿地配水方式 （b）穿孔管配水
4． 垂直流人工湿地宜采用穿孔管配水，穿孔管应均匀布置。穿孔配水管应设置在滤料层上部（见垂直流人工湿地图），配水管流速及配水孔要求同5.8.3。
5． 水平潜流人工湿地与垂直流人工湿地宜采用穿孔
— 3 管集水，穿孔集水管应设置在末端底层填料层，集水管流速不宜小于0.8m/s，集水孔口宜斜向下45º交错布置，孔口直径不小于10mm
