直接电击的防护措施

触电防护技术

一、直接接触电击防护措施

1. 绝缘 用绝缘材料对带电体封闭和隔离，任何情况下绝缘电阻不得低于每伏工作电压1000欧，并应符合专业标准规定。

2. 屏护 采用护罩、箱闸、遮拦等将带电体与外界隔离;金属屏护装置应可靠接地;遮拦应挂标示牌，必要时配备光电报警连锁装置。遮拦高度不应低于1.7m，下部边缘离地不超过0.1m，栅遮拦高度户内不低于1.2m，户外不低于1.5m。栏条间距不应大于0.2m。对于低压设备，遮拦与裸导体之间的距离不应小于0.8m。户外变配电装置围墙高度一般不小于2.5m。

3. 间距

①线路间距②用电设备间距，常用开关电器安装高度为1.3~1.5m，开关手柄与建筑物之间应保留150mm的距离，室内灯具高度应高于2.5m，低于2.2m应采取安全措施，人碰不到的地方可减为1.5m，户外灯具应高于3m，安装在墙上时可减为2.5m③检修间距，低压操作中，人体与带电体的距离不小于0.1m;

二、间接接触电击防护措施

1. IT系统 保护接地 适用于各种不接地配电网，对保护接地电阻有要求，380V不接地系统要求≤4欧，配电变压器或发电机容量不超过100kV.A时，要求≤10欧，不接地配电网，如果高压设备与低压设备公用接地装置，要求接地电阻不超过10欧且≤120/IE

2. TT系统(配电网接地，电气外壳接地) 主要用于低压用户，且必须装设剩余电流动作保护装置或过电流保护装置，优先使用前者。

3. TN系统 保护接零 要求：在同一接零系统中，不允许部分设备只接地不接零的做法(只能接地的安装漏电保护装置)。重复接地合格。零线上除工作接地以外的其他点的再次接地(位置：电缆或架空线进入车间或大型建筑物处、配电线路的最远端及每1km处。接地电阻：RS≤10Ω )。工作接地合格。减轻各种过电压的危险。工作接地电阻RN≤4Ω。发生对 PE线的单相短路时能迅速切断电源。(手持式电气设备不超过0.4s，固定式电气设备不超过5s);PE线和PEN线上不得安装单极开关和熔断器。防护导体截面面积合格。

1 直接接触电击防护

间接接触触电防护

直接接触击电防护

1. 良好的绝缘是设备和线路正常运行的必要条件。

2. 低压配电线路的故障主要是三相短路，两相短路及接地故障。

3. 屏护是采用屏护装置不安全因素，即采用遮拦，护罩，护盖，箱闸等把带电体同外界隔离开来。

4. 一般对低压设备和线路，绝缘电阻应不低于 0.5MΩ。

5. 电力线路在通讯线路上方，高压线路在低压线路上方。

6. 漏电保护器后面的工作零线不可以重复接地。

7. 安全电压的设备的插销座不得带有接零或接地插孔。

8. 低压电器设备保护接地电阻不大于（4Ω）

9. 直接埋地电缆埋设深度不应小于（0.7）m

10. 高压线路和设备的绝缘电阻一般不应低于（1000）MΩ

11. 户外照明灯具一般不应低于（3）m

12. 什么是漏电保护器？ 利用电器线路或电气设备发生单相接地短路故障时会产生剩余电流，从而利用这种剩余电流来切断故障线路或设备电源的保护电器即所谓漏电保护器。

间接接触触电防护

1. 保护接地和保护接零是防止间接接触电击最基本的措施。

2 2. IT 系统就是电源系统带电部分不接地或通过阻抗接地，电气设备的外露导电部分接地的系统

3. TT 系统是电源系统有一点直接接地，设备外露导电部分的接地与电源系统的接地电气上无关的系统。

4. TN 系统中，将保护中性导体上的一处或多处通过接地装置与大地再次连接称为重复接地。

5. 接地装置由接地体和接地线组成。

6. 交配电站接地装置（1）年检查一次。

7. 低压配电网，限制电气设备的保护接地电阻不超过（4）Ω

8. 当允许工作接地电阻不超过 10Ω时，允许重复接地电阻不超过 30Ω，但不少于（3）处。

9. 在变压器中性接地系统中，电气设备严禁采用（接地保护）

防止触电事故的措施

1．防止直接接触电击

(1)利用绝缘材料对带电体进行封闭和隔离。

(2)采用遮栏、护罩、护盖、箱匣等将带电体与外界隔离。

(3)保证带电体与地面、带电体与其他设备、带电体与人体、带电体之间有必要的安全间距。

2．防止间接接触电击

(1)保护接地。是最基本的电气防护措施，又可分为IT，TT，TN系统。

(2)工作接地。指正常情况下有电流通过，利用大地代替导线的接地。

(3)重复接地。指零线上除工作接地以外的其他点的再次接地，以提高TN系统的安全性能。

(4)保护接零。指电气设备正常情况下不带电的金属部分与配电网中性点之间金属性的连接，用于中性点直接接地的220／380V三相四线配电网。

(5)速断保护。指通过切断电路达到保护目的的措施，常用的有熔断器和电流脱扣器。

3．防止直接和间接接触电击

(1)双重绝缘。兼有工作绝缘和保护绝缘的绝缘。

(2)加强绝缘。在绝缘强度和机械性能上具备双重绝缘同等能力的单一绝缘。

(3)安全电压。通过限制作用于人体的电压，抑制通过人体的电流，保证触电时处于安全状态。

(4)电气隔离。通过隔离变压器实现工作回路与其他电气回路的电气隔离，将接地电网转换为范围很小的不接地电网。

(5)漏电保护(又称剩余电流保护)。用于单相电击保护和防止因漏电引起的火灾，可配合其他电气安全技术使用，作为互相补充。

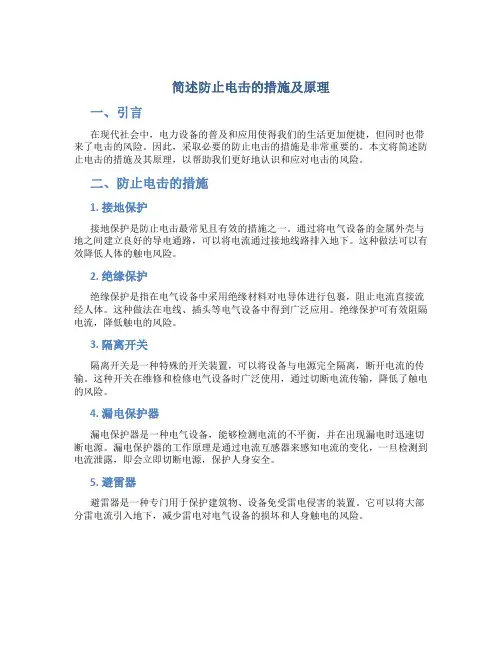

简述防止电击的措施及原理

一、引言

在现代社会中，电力设备的普及和应用使得我们的生活更加便捷，但同时也带来了电击的风险。因此，采取必要的防止电击的措施是非常重要的。本文将简述防止电击的措施及其原理，以帮助我们更好地认识和应对电击的风险。

二、防止电击的措施

1. 接地保护

接地保护是防止电击最常见且有效的措施之一。通过将电气设备的金属外壳与地之间建立良好的导电通路，可以将电流通过接地线路排入地下。这种做法可以有效降低人体的触电风险。

2. 绝缘保护

绝缘保护是指在电气设备中采用绝缘材料对电导体进行包裹，阻止电流直接流经人体。这种做法在电线、插头等电气设备中得到广泛应用。绝缘保护可有效阻隔电流，降低触电的风险。

3. 隔离开关

隔离开关是一种特殊的开关装置，可以将设备与电源完全隔离，断开电流的传输。这种开关在维修和检修电气设备时广泛使用，通过切断电流传输，降低了触电的风险。

4. 漏电保护器

漏电保护器是一种电气设备，能够检测电流的不平衡，并在出现漏电时迅速切断电源。漏电保护器的工作原理是通过电流互感器来感知电流的变化，一旦检测到电流泄露，即会立即切断电源，保护人身安全。

5. 避雷器

避雷器是一种专门用于保护建筑物、设备免受雷电侵害的装置。它可以将大部分雷电流引入地下，减少雷电对电气设备的损坏和人身触电的风险。 三、防止电击的原理

1. 电流的最短路径原理

电流会沿着最短路径流动，当人体和电源之间建立起较低电阻的导电通路时，电流就会流经人体，导致电击。通过采取防止电击的措施，如接地保护和绝缘保护，可以破坏电流的最短路径，降低电流通过人体的可能性，从而防止电击发生。

2. 漏电电流的检测原理

漏电保护器可以通过电流互感器检测电流的变化来实现对漏电的检测。当正常情况下，经过线路的相位电流和中性电流应该相等，即电流的总和为零。一旦发生漏电，电流就会发生不平衡，此时漏电保护器会立即切断电源，以保护人体不受电击。
