ct成像物理原理
CT成像物理原理
引言：
计算机断层扫描（CT）是一种常用的医学成像技术，它通过利用X射线的物理特性，结合计算机图像处理技术，可以获得人体内部的详细图像。本文将介绍CT成像的物理原理，包括X射线的产生、传播和探测。
一、X射线的产生
X射线是一种电磁辐射，它是通过高速电子的碰撞来产生的。在CT设备中，通常使用X射线管产生X射线。X射线管由阴极和阳极组成，阴极发射出高速电子，经过加速后击中阳极。当电子与阳极碰撞时，它们的动能被转化为X射线的能量。
二、X射线的传播
X射线在物体中的传播是一个复杂的过程。X射线在物体中的传播路径受到物体的组织密度、原子序数和厚度的影响。当X射线通过物体时，它会被吸收、散射或穿透。组织密度越大、原子序数越高的物质对X射线的吸收越强，因此在CT图像中会显示为高密度结构。而对于低密度结构，X射线的穿透能力较强，因此在CT图像中会显示为低密度结构。
三、X射线的探测 CT设备中的探测器用于测量通过物体的X射线的强度。常见的探测器有闪烁晶体探测器和气体探测器。闪烁晶体探测器由闪烁晶体和光电倍增管组成，当X射线通过闪烁晶体时，晶体会发光，光电倍增管将光信号转化为电信号进行测量。气体探测器则使用气体放大器将X射线转化为电信号。探测器将测量到的信号传送给计算机进行处理，最终生成CT图像。
四、CT图像重建
CT图像的重建是CT成像的关键步骤。在CT成像过程中，X射线从不同角度通过物体，探测器会测量到不同方向上的投影数据。计算机通过重建算法将这些投影数据转化为具有空间信息的图像。常用的重建算法有滤波反投影算法和迭代重建算法。滤波反投影算法先对投影数据进行滤波处理，然后通过反投影将数据映射到图像空间。迭代重建算法则使用迭代优化的方法，逐步改善图像的重建质量。
五、CT图像的应用
CT成像技术在医学诊断中有着广泛的应用。CT图像可以提供人体内部的详细结构信息，帮助医生进行疾病的诊断和治疗。例如，在肿瘤检测中，CT图像可以清晰显示肿瘤的位置和大小，为手术治疗提供重要的参考。此外，CT成像还可用于血管造影、骨骼检查等多个领域。
螺旋CT的基本原理
1. 引言
螺旋CT（Computed Tomography）是一种医学成像技术，利用X射线透射原理，通过扫描人体或物体，获取其内部的断层图像。螺旋CT相比于传统的CT扫描具有更快的扫描速度和更高的空间分辨率，广泛应用于临床诊断、疾病筛查、手术导航等领域。
螺旋CT的基本原理包括：X射线源、探测器、旋转机构和图像重建算法。本文将详细介绍这些基本原理，并解释其工作原理和相互关系。
2. X射线源
X射线源是螺旋CT中最核心的部件之一。它通常由一个高压发生器和一个X射线管组成。
高压发生器负责提供高电压和高电流，使X射线管产生高能量的X射线。高电压使得X射线能够透过人体或物体，而高电流则决定了X射线的强度。
X射线管是由阴极和阳极组成的真空封装的管子。阴极发射电子，阳极产生X射线。当电子从阴极加速到阳极时，它们与阳极的金属靶相互作用，产生X射线。
3. 探测器
探测器是螺旋CT中用于接收和测量X射线的装置。它通常由多个探测单元组成，每个探测单元由闪烁晶体和光电转换器构成。
当X射线通过人体或物体后，会与探测器上的闪烁晶体发生相互作用，产生光信号。光信号经过光电转换器转换为电信号，然后传输到计算机进行处理。
探测器的作用是测量经过人体或物体的X射线强度的空间分布，从而获取断层图像的各个像素值。
4. 旋转机构
旋转机构是螺旋CT中用于使X射线源和探测器绕人体或物体旋转的装置。它通常由电机、转盘和支架等组件构成。
电机负责驱动转盘旋转，使X射线源和探测器绕人体或物体做圆周运动。转盘上安装有X射线源和探测器，它们可以沿着转盘的轴线方向移动，以适应不同厚度的人体或物体。
支架用于支撑转盘和固定人体或物体，保证扫描的稳定性和准确性。 5. 图像重建算法
图像重建算法是螺旋CT中用于将接收到的X射线信号转换为断层图像的数学算法。它的核心原理是利用多个不同角度的投影数据，通过逆Radon变换将它们重建为二维图像。
ct成像的基本原理
CT成像的基本原理。
CT（Computed Tomography）成像是一种通过X射线对人体进行断层扫描，并利用计算机对扫描结果进行重建的影像技术。CT成像的基本原理是利用X射线对人体进行多角度的扫描，然后通过计算机对这些扫描结果进行处理，最终得到人体内部的三维影像。
首先，CT成像的基本原理是利用X射线的穿透能力。X射线能够穿透人体组织，不同组织对X射线的吸收程度不同，这就形成了X射线在人体内部的投影图像。通过对这些投影图像的分析，可以得到人体内部的结构信息。
其次，CT成像利用了逆向投影原理。在CT扫描过程中，X射线以不同的角度通过人体，形成了一系列的投影数据。计算机利用这些投影数据，通过逆向投影算法对人体内部的结构进行重建。这种重建方法可以准确地描绘出人体内部的器官和组织的位置和形态。
另外，CT成像还利用了滤波和反投影技术。在CT扫描中，X射线通过人体后会受到不同组织的吸收和散射，这就导致了投影数据的衰减。为了减小这种衰减的影响，CT系统会使用滤波器对X射线进行滤波，使得投影数据更加准确。而反投影技术则是将滤波后的投影数据进行逆向处理，得到人体内部的结构信息。
此外，CT成像还利用了旋转式扫描技术。在CT扫描过程中，X射线源和探测器会围绕人体旋转，从不同的角度对人体进行扫描。这种旋转式扫描可以获取到更多的投影数据，从而提高了重建图像的质量和准确度。
总的来说，CT成像的基本原理是利用X射线对人体进行多角度的扫描，然后通过计算机对这些扫描结果进行处理，最终得到人体内部的三维影像。通过对X射线的穿透能力、逆向投影原理、滤波和反投影技术以及旋转式扫描技术的应用，CT成像可以准确地描绘出人体内部的结构，为临床诊断和治疗提供了重要的影像学依据。

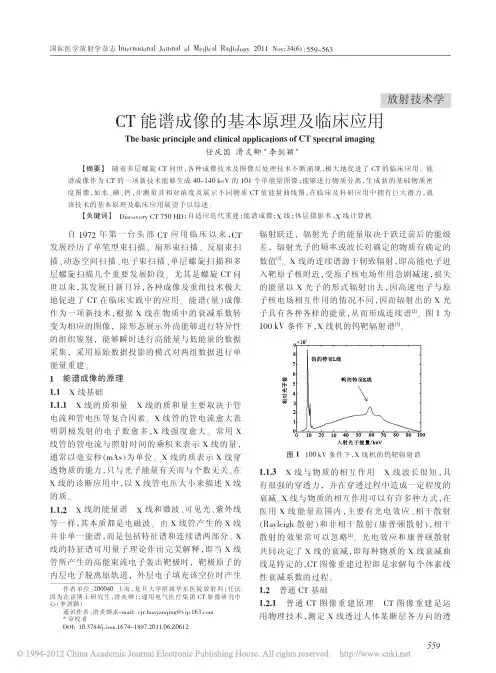

国际医学放射学杂志InternationalJournalofMedicalRadiology2011Nov;34(6)
作者单位：200040上海，复旦大学附属华东医院放射科（任庆国为在读博士研究生，滑炎卿）；通用电气医疗集团CT影像研究中心（李剑颖）通讯作者：滑炎卿,E-mail:cjr.huayanqing@*审校者DOI:10.3784/j.issn.1674-1897.2011.06.Z0612【摘要】随着多层螺旋CT问世，各种成像技术及图像后处理技术不断涌现，极大地促进了CT的临床应用。能谱成像作为CT的一项新技术能够生成40~140keV的101个单能量图像；能够进行物质分离，生成新的基础物质密度图像，如水、碘、钙，并测量其相对浓度及展示不同物质CT值能量曲线图，在临床及科研应用中拥有巨大潜力，就该技术的基本原理及临床应用展望予以综述。【关键词】DiscoveryCT750HD；自适应迭代重建；能谱成像；X线；体层摄影术，X线计算机CT能谱成像的基本原理及临床应用ThebasicprincipleandclinicalapplicationsofCTspectralimaging任庆国滑炎卿李剑颖放射技术学**自1972年第一台头部CT应用临床以来，CT发展经历了单笔型束扫描、扇形束扫描、反扇束扫描、动态空间扫描、电子束扫描、单层螺旋扫描和多层螺旋扫描几个重要发展阶段。尤其是螺旋CT问世以来，其发展日新月异，各种成像及重组技术极大地促进了CT在临床实践中的应用。能谱（量）成像作为一项新技术，根据X线在物质中的衰减系数转变为相应的图像，除形态展示外尚能够进行特异性的组织鉴别，能够瞬时进行高能量与低能量的数据采集，采用原始数据投影的模式对两组数据进行单能量重建。1能谱成像的原理1.1X线基础1.1.1X线的质和量X线的质和量主要取决于管电流和管电压等复合因素。X线管的管电流愈大表明阴极发射的电子数愈多，X线强度愈大。常用X线管的管电流与照射时间的乘积来表示X线的量，通常以毫安秒（mAs）为单位。X线的质表示X线穿透物质的能力，只与光子能量有关而与个数无关。在X线的诊断应用中，以X线管电压大小来描述X线的质。1.1.2X线的能量谱X线和微波、可见光、紫外线等一样，其本质都是电磁波。由X线管产生的X线并非单一能谱，而是包括特征谱和连续谱两部分。X线的特征谱可用量子理论作出完美解释，即当X线管所产生的高能束流电子轰击靶极时，靶极原子的内层电子脱离原轨道，外层电子填充该空位时产生辐射跃迁，辐射光子的能量取决于跃迁前后的能级差，辐射光子的频率或波长对确定的物质有确定的数值[1]。X线的连续谱源于轫致辐射，即高能电子进入靶原子核附近，受原子核电场作用急剧减速，损失的能量以X光子的形式辐射出去，因高速电子与原子核电场相互作用的情况不同，因而辐射出的X光子具有各种各样的能量，从而形成连续谱[2]。图1为100kV条件下，X线机的钨靶辐射谱[3]。1.1.3X线与物质的相互作用X线波长很短，具有很强的穿透力，并在穿透过程中造成一定程度的衰减。X线与物质的相互作用可以有许多种方式，在医用X线能量范围内，主要有光电效应、相干散射（Rayleigh散射）和非相干散射（康普顿散射），相干散射的效果常可以忽略[4]。光电效应和康普顿散射共同决定了X线的衰减，即每种物质的X线衰减曲线是特定的，CT图像重建过程即是求解每个体素线性衰减系数的过程。1.2普通CT基础1.2.1普通CT图像重建原理CT图像重建是运用物理技术，测定X线透过人体某断层各方向的透图1100kV条件下，X线机的钨靶辐射谱:559－563559国际医学放射学杂志IntJMedRadiol2011Nov;34(6)射强度，采用数学方法，求解出衰减系数在人体某剖面上的二维分布矩阵，再将其转变为人眼看到的二维灰度分布图，从而实现断层成像[5]。假设体素的厚度为d，那么当强度为I0的X线束穿透体素后衰减为I，衰减规律遵守朗伯定律即公式（1），其中P为投影值。如果在X线束扫描通过的路径上，介质是不均匀的，可将沿路径l分布的介质分成n小块，每一小块为一个体素，厚度为d，那么投影值P符合公式（2）。如果在X线束扫描通过的路径上，介质不均匀，而且衰减系数连续变化，即衰减系数μ是路径l的函数，那么投影P符合公式（3）。（3）理论上，若用X线束沿不同路径对受检体进行投照，就会得到一系列的投影值P，从而获得一系列的线性方程，按一定算法可求得每个体素的μ值，目前CT多用滤波反投影法。按公式（4）就可得到体素的CT值，从而进一步获得断层图像。1.2.2硬化效应由于X线为一混合能量射线，当X线束（如120kV）穿过人体时，低能量X光子首先被吸收掉，这种现象称为硬化效应。即使X线在均匀物质中穿行，先接触到射线的物质对X线的吸收要多于后接触射线的物质，而CT成像原理又决定了对X线吸收能力强的物质，其CT值要高于对X线吸收能力弱的物质，所以同为一种物质却表现为不同的CT值，即CT值的“漂移”。不同的CT设备因为使用不同的球管，其CT值亦不再具备可比性。1.3双能能谱成像线性衰减系数μ是光子能量E的函数即μ(E)，传统X线-CT计算出的μ值是混合能量等效值，即采用平均辐射能的计算方法得到μ值。理论上利用不同能量水平的单能量X线可以得到一系列相应能量水平的CT图像，即能谱成像。因此要实现能谱（量）成像首先想到的解决方案是产生单能量的X线，同步辐射被认为是一种单能量成像，可以产生一个连续范围的光谱，并用单色器选择任意所需波段，调出适用波长的光进行生物品分析，目前主要处于实验阶段，尚未用于临床实践。另一种方案就是双能量技术，这早在CT发明的初期就已有报道[6-7]，但CT软硬件的限制无法真正在临床上广泛应用[8]。目前CT临床应用中的双能量成像方法主要有两种：一种是以Siemens公司为代表的双源CT，它采用两套互相垂直的X线球管及探测器，可以产生两种不同辐射能量而实现双能量成像，但对双能量数据的处理是在图像重建后而不是利用投影数据进行的，同时由于两个球管的视野大小不同，在较肥胖的病人可能会出现视野丢失[9]；另一种以GE公司的高分辨CT为代表，它采用单个X线球管，在瞬间实现高低能量切换，达到双能量成像的目的。本文讲述的是单球管双能量技术的成像原理。1.3.1单能量图像前面已提到在医用X线能量范围内，光电效应和康普顿效应共同决定了物质对X线的衰减，这样人体中任何物质会随X线能量变化呈现出不同的X线吸收衰减能力，即每种物质都有其特征X线吸收曲线。当X线的能量远离K吸收边界时，物质的衰减系数与X线能量的关系为一平滑的曲线[10]。因此可以认为在人体中，当X线能量高于40keV时，作为CT图像重建时体素的衰减曲线为一平滑的曲线，而曲线上的任何两点便决定整个曲线走向，也就是说仅需要2次能量采集即可确定一条特征吸收曲线。DiscoveryCT750HD采用高（140kV）、低（80kV）能量瞬时切换，几乎在同时同角度得到2种能量X线的采样数据，并根据这两种能量数据确定体素在40～140keV能量范围内的衰减系数，进一步得到101个单能量图像，这种相对纯净的单能量图像能够大大降低硬化伪影的影响并获得相对纯净CT值的图像，即CT值无论在整个视野不同位置、不同扫描，还是不同病人中，都更为一致和可靠。目前有研究认为65keV和70keV图像噪声较低，并有较高的对比噪声比[11-12]。1.3.2物质组成分析与物质分离任何物质的X线吸收系数可由任意2个基物质的X线吸收系数来决定，因此可将一种物质的衰减转化为产生同样衰减的2种物质的密度，这样可以实现物质组成分析与物质的分离[13]。进行物质组成分析时，物质m1和m2的衰减系数是已知的，分别为μ1(E)和μ2(E)，d1和d2代表分离出的物质密度。通过公式（5）计算，物质组成分析就能用计算得（2）（1）
