X射线探伤机操作规程

x射线探伤施工方法

哎呀，说起X射线探伤，这可真是个技术活儿，得小心谨慎，毕竟这玩意儿辐射可不小。不过，别担心，我这就给你细细道来，咱们就像聊天一样，慢慢说。

首先，咱们得准备工具。X射线探伤机，这是必须的，还有防护服、防护眼镜，这些可不能少，安全第一嘛。对了，还得有铅屏风，这玩意儿能挡住射线，保护咱们不受辐射。

接下来，咱们得找个合适的地方。最好是个封闭的房间，没有窗户，墙壁得厚，这样才能挡住射线。如果没有这样的房间，那就得搭个临时的，用铅板围起来，确保射线不会跑出去。

好了，准备工作做完了，咱们开始干活。首先，把要检查的部件放在探伤机下面，调整好位置，确保X射线能直接照射到。然后，穿上防护服，戴上防护眼镜，站在铅屏风后面，准备开始。

启动探伤机，X射线就射出来了。这时候，你得盯着屏幕，看X射线穿透部件后形成的图像。如果部件里有裂纹、气孔什么的，图像上就能看得出来。这就像是医生给病人做X光检查，咱们这是给金属部件做“体检”。

检查完一个部件，就得赶紧把X射线机关掉，避免长时间暴露在辐射下。然后，把部件拿出来，看看图像，分析分析，确定有没有问题。

如果发现问题，那就得记录下来，告诉工程师，让他们去处理。如果没有问题，那就可以放心了，这个部件是合格的。

最后，别忘了清理现场。把防护服、防护眼镜收好，铅屏风拆掉，探伤机关掉，电源拔掉。一切都收拾干净，这才算是完工。

你看，X射线探伤虽然听起来高大上，其实也就是那么回事。关键是得细心，得有耐心，还得有责任心。毕竟，这关系到安全，可不能马虎。

好了，这就是X射线探伤的施工方法。希望我说的够清楚，你也能听得明白。有啥不懂的，咱们再聊。

射线设备的操作规程及需知

一、 使用射线产品的单位，要根据国务院第44号令《放射性同位素与射线装置放射防护条例》和国家标准办理必要手续和执行其中的有关规定。

二、 使用射线装置必须经所在省、自治区、直辖市的卫生行政部门会同公安等部门审查同意，获得许可证后方可启用。

三、 射线装置要指定专人负责使用、保管、建立严格的制度，要经常检查。

四、 使用单位不能自行更换、处理放射源、如需更换和处理废放射源应与从事放射源生产、处理的单位联系，请其解决。

五、 放射工作单位必须严格执行国家对放射工作人员个人剂量监测和健康管理的规定。

六、 对已从事和准备从事放射工作的人员，必须接受体格检查，并按受放射保护知识培训和法规教育，合格者方可从事放射性工作。

七、 放射防护监督员必须严守法纪、不得玩忽职守、徇私舞弊。

八、 对安装在仪器仪表上固定的放射源要加强管理，经常进行巡查，特别在使用前后要进行检查。固定在仪器上的放射源要采取紧固措施，防止自动脱落或被人拆卸。

九、 辐射仪器仪表应定期进行检查，特别是对辐射源要经常检查，发现机件失灵等故障，必须及时修复，方可使用，仪器不得“带病”工作。

十、 严禁私自拆卸源容器。

十一、 轧制后及生产过程中发生断带等异常情况时，应及时将C型测量架推回待机位，并关闭放射源盒。

十二、 测量源盒表面应保持清洁，不得有金属碎屑和油污等，清洁时，必须将源盒关闭。

十三、 工作人员从事放射性工作时，应佩带个人剂量计。

表10 污染防治措施、辐射环境管理及监测计划

10.1 污染防治措施10.1.1现有的污染防治措施（1）已建成的储源库的设计已考虑了周围的放射安全，并设置电离辐射警示标志，设置中文警示说明，以告诫无关人员勿靠近储源场地。（2）储源库已设置排风装置，以有效释放储源库中因空气电离产生的少量臭氧，并已设置红外和监视器等保安设施。（3）施工现场探伤作业时，根据辐射检测仪监测数据合理划分控制区、管理区（监督区）。（4）公司现有的各项辐射环境管理规章和操作规程制度已制作规范，并张贴于工作现场处。（5）探伤洗片过程中产生的废液、废物，公司已送交有资质的单位（宁波海曙银影固废处理有限公司）处理或回收利用，协议见附件6。（6）γ射线探伤机使用过程中产生的废源送交有资质的单位（浙江省科学器材进出口有限责任公司）回收，协议见附件8。（7）根据公司提供资料，该单位已配备必要的辐射防护用品和监测仪器，参见表9-1。10.1.2 需采取的污染防治措施建议在储源库各侧墙外1m设置警戒线，以防在无关人员靠近。10.2 辐射环境管理根据按照国家相关法律、法规及环境保护主管部门的要求，公司必须熟悉《放射性同位素与射线装置安全和防护条例》（国务院第449号令）、《放射性同位素与射线装置安全许可管理办法》（国家环境保护总局令第31号），《关于γ射线探伤装置的辐射安全要求》（国家环境保护总局文件（环发〔2007〕8号）），成立辐射防护管理机构，制订相关规章制度。10.2.1公司已有的辐射环境管理制度公司按照国家相关法律、法规及环境保护主管部门的要求，现已成立了辐射防护管理机构（放射防护安全管理领导小组），制订了部分辐射环境管理规章制度，并于2003年4月分别获取了由宁波市卫生局颁发的《射线装置工作许可证》（卫监射证字（2003）第005号，有效期至2007年04月02日）及浙江省卫生厅颁发的《放射性同位素工作许可证》（卫监放证字（2003）第019号，有效期至2008年4月15日）。由于行政主管部门主体发生变化，且该公司《射线装置工作许可证》有效期已满，探伤设备使用规模也已超过证件许可要求，因此公司必须尽快到浙江省环保局申请换领《辐射安全许可证》。（1）管理结构 公司已制定《放射防护安全管理机构及职责》。内容包括：①确定钟群英为本单位的辐射工作安全责任人，并设置专人负责射线装置运行时的安全和防护工作。②规定了辐射防护领导机构各成员的职责，分工明确、职责分明。③辐射防护领导机构将加强监督管理，切实保证公司各项规章制度的实施。同时公司安排专人负责，切实落实各项污染防治措施和规章制度及操作规程，避免辐射事故的发生。（2）规章制度公司现已制订《射线防护管理制度》，其中包括了《射线安全管理工作制度》（培训、体检、个人防护用品、检测设备和源管理）、《设备操作规程》（X、γ射线机）、《放射源使用登记制度》、《储源场所及放射源安全保卫管理制度》、《放射源订购、运输及回收管理制度》、《放射事故报告制度》、《自行检查制度》、《放射作业及放射源储源场所辐射剂量监测制度》、《放射源事故、事故应急处理预案》及《同位素装置自行检查和年度评估制度》等规章制度。以上现有制度已能基本满足《放射性同位素与射线装置安全和防护条例》、《放射性同位素与射线装置安全许可管理办法》及环境保护主管部门的要求，但在申请换领《辐射安全许可证》前，对《射线安全防护管理工作制度》、《探伤机使用登记制度》及《订购、转让、运输及退役处理制度》需作稍加补充，同时对新增探伤设备购入后的管理需同样认真落实。10.2.2公司需完善的规章制度（1）该公司必须完善《射线安全防护管理工作制度》。内容应包括：a.公司必须尽快向省环保局申请换领《辐射安全许可证》（具体办理可参照国家环境保护总局令第31号令《放射性同位素与射线装置安全许可管理办法》），领取许可证且办理登记手续后方可从事许可范围内的放射工作，需改变许可登记内容或终止放射工作时，必须按规范向审批部门办理变更或注销手续；b.必须遵守国家相应的法律法规的要求作好放射源安全和防护工作。（2）该公司必须完善《探伤机使用登记制度》。a.射线装置的转出、转入单位应当在转让活动完成之日起20日内，分别向其所在地省、自治区、直辖市人民政府环境保护主管部门备案。b.用射线装置的单位需要将射线装置转移到外省、自治区、直辖市使用的，应当持许可证复印件向当地省、自治区、直辖市人民政府环境保护主管部门备案，并接受当地环境保护主管部门的监督管理。（3）该公司必须完善《订购、转让、运输及退役处理制度》。a.转让射线装置和放射源，由转入单位向其所在地省、自治区、直辖市人民政府环境保护主管部门提出申请，并提交符合下列要求的证明材料，内容：转出、转入单位持有与所从事活动相符的许可证；转入单位具有射线装置和放射源使用期满后的处理方案；转让双方已经签订书面转让协议。转出、转入单位应当在转让活动完成之日起20日内，分别向其所在地省、自治区、直辖市人民政府环境保护主管部门备案；b.放射源的包装容器和射线装置应当设置明显的放射性标识和中文警示说明，放射源上能够设置放射性标识的应当一并设置，运输放射源的工具应当按照国家有关规定设置明显的放射性标志或者显示危险信号。严禁携带放射源乘坐市内公交汽车、电车等交通工具，到达目的地后必须检查货帐是否相符，容器外观是否完整等；c.旧放射源公司不得随意处置。本项目废旧放射源已确定交回生产单位或送交放射性废物集中贮存单位贮存。对于要终止的射线装置须作出妥善处理，不得留有安全隐患。d. γ射线探伤装置的安全使用期限为10年，禁止使用超过10年的探伤装置。对照该公司现配置的γ射线探伤装置，均未超过10年年限，在今后的工作工程中，需严格落实此探伤设备退役制度。10.2.3《辐射事故应急预案》公司现有的《辐射事故应急预案》已较为完善。本项目使用的射线装置属Ⅱ类射线装置，放射源属Ⅱ类及Ⅳ类放射源，根据《放射性同位素与射线装置安全和防护条例》第四十条之规定，对可能发生的辐射事故，该公司已制定了本单位的应急方案，做好应急准备，辐射事故应急方案包括下列内容：（一）基本情况及重大危险源；（二）应急救援指挥部的组成、职责、分工（具体人员和联系电话已明确，总指挥钟群英）； （三）救援队伍的组成及分工：分治安警戒组、通讯联络组、物供组、救援处置组、运输组及处置经过记录组等。（四）应急救援措施。根据表8中事故工况分析的设备发生辐射事故时，公司立即采取切断射线装置电源、封闭现场等有效措施，并立即向当地环境保护主管部门报告。相关职能部门赶赴现场后，公司应认真配合公安机关、环保部门进行事故处理。公司应急方案应建立辐射事故报告框图，明确各个人员的名字和联系电话。以保证事故报告的可操作性。 10.2.4 安全培训及健康管理（1）公司从事辐射工作的人员共55人，均已分别于2005年~2006年参加了由宁波市卫生局或上海市辐射环境监督站等机构组织的“放射防护安全知识培训”，并通过考核，要求今后新增操作人员亦须到环保部门等有资质培训单位接受相关培训，考核合格并取得相应资格上岗证后才能上岗。（2）所有辐射工作人员均已配备个人剂量仪，个人剂量仪每3个月到有资质的单位检测一次累积剂量，并建立了个人剂量档案（见附件9）。（3）公司已建立个人健康档案，组织辐射工作人员每1年进行身体健康检查（见附件10）。要求在本公司从事过辐射工作的人员在离开该工作岗位时也要进行健康体检。10.3监测计划该公司已配备RM-2030型便携式X-γ剂量率测量仪6台，定期对储源库及探伤工作现场周围辐射环境进行监测，建立相应监测计划，监测数据每年年底向省环保局和当地环保局上报备案。（1）监测项目：X－γ射线剂量率。（2）监测频度：储源库周围每2个月监测一次每个工程每月监测一次。（3）监测范围：a储源库：储源库屏蔽墙外、防护门及缝隙处等。b现场探伤：围绕控制区、监督区边界测量辐射水平，并按不超过40μGy.h-1、4μGy.h-1（2.5μGy.h-1）的要求进行。（4）监测记录清晰、准确、完整并纳入档案进行保存。10.4 公众参与为使公司内部职工及周围公众了解本项目的建设情况及对环境的影响，同时征求其看法和意见，建设单位就本项目的环境影响于2007年3月19日在该公司办公楼门口进行了环境影响公示（见图10-1），，公示时间为10天。公示内容主要包括工程概况、环境影响及初步评价结论；意见反馈方式主要为电话。公示期间建设单位、环评单位均没有收到社会各界及个人其它反馈情况和意见。图10-1 公示现场照片

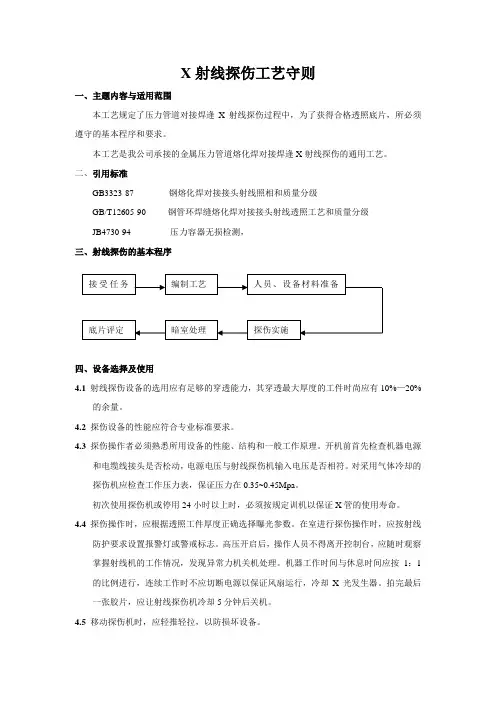

X射线探伤工艺守则

一、主题内容与适用范围

本工艺规定了压力管道对接焊逢X射线探伤过程中，为了获得合格透照底片，所必须遵守的基本程序和要求。

本工艺是我公司承接的金属压力管道熔化焊对接焊逢X射线探伤的通用工艺。

二、引用标准

GB3323-87 钢熔化焊对接接头射线照相和质量分级

GB/T12605-90 钢管环焊缝熔化焊对接接头射线透照工艺和质量分级

JB4730-94 压力容器无损检测，

三、射线探伤的基本程序

四、设备选择及使用

4.1 射线探伤设备的选用应有足够的穿透能力，其穿透最大厚度的工件时尚应有10%—20%的余量。

4.2 探伤设备的性能应符合专业标准要求。

4.3 探伤操作者必须熟悉所用设备的性能、结构和一般工作原理。开机前首先检查机器电源和电缆线接头是否松动，电源电压与射线探伤机输入电压是否相符。对采用气体冷却的探伤机应检查工作压力表，保证压力在0.35~0.45Mpa。

初次使用探伤机或停用24小时以上时，必须按规定训机以保证X管的使用寿命。

4.4 探伤操作时，应根据透照工件厚度正确选择曝光参数。在室进行探伤操作时，应按射线防护要求设置报警灯或警戒标志。高压开启后，操作人员不得离开控制台，应随时观察掌握射线机的工作情况，发现异常力机关机处理。机器工作时间与休息时间应按1：1的比例进行，连续工作时不应切断电源以保证风扇运行，冷却X光发生器。拍完最后一张胶片，应让射线探伤机冷却5分钟后关机。

4.5 移动探伤机时，应轻推轻拉，以防损坏设备。 接受任务编制工艺

底片评定 暗室处理 人员、设备材料准备探伤实施 五、人员资格

5.1 探伤人员必须按《锅炉压力容器无损检测人员资格考核规则》进行等级考核，并取得相应资格证书。同时，还应持有国家卫生防护部门颁发的射线安全操作合格证。

5.2 射线底片评定和探伤报告出具必须由取得RT—Ⅱ（或以上）证书的人员进行。

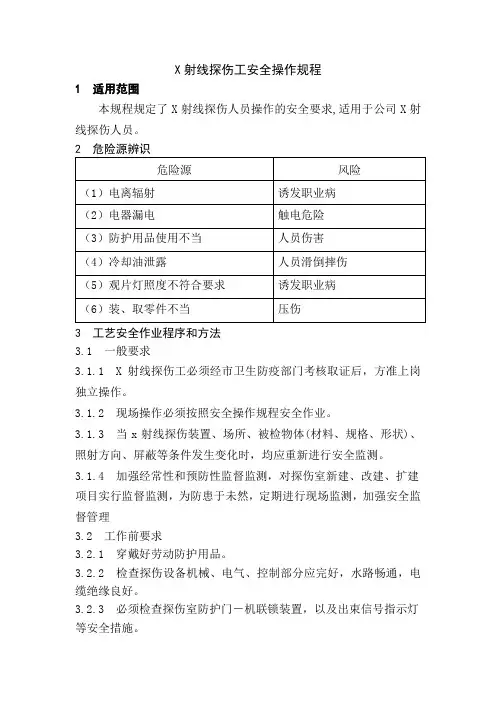

X射线探伤工安全操作规程

1 适用范围

本规程规定了X射线探伤人员操作的安全要求,适用于公司X射

线探伤人员。 2 危险源辨识

危险源 风险

（1）电离辐射 诱发职业病

（2）电器漏电 触电危险

（3）防护用品使用不当 人员伤害

（4）冷却油泄露 人员滑倒摔伤

（5）观片灯照度不符合要求 诱发职业病

（6）装、取零件不当 压伤

3 工艺安全作业程序和方法

3.1 一般要求

3.1.1 X射线探伤工必须经市卫生防疫部门考核取证后，方准上岗

独立操作。

3.1.2 现场操作必须按照安全操作规程安全作业。

3.1.3 当x射线探伤装置、场所、被检物体(材料、规格、形状)、

照射方向、屏蔽等条件发生变化时，均应重新进行安全监测。

3.1.4 加强经常性和预防性监督监测，对探伤室新建、改建、扩建

项目实行监督监测，为防患于未然，定期进行现场监测，加强安全监

督管理

3.2 工作前要求

3.2.1 穿戴好劳动防护用品。

3.2.2 检查探伤设备机械、电气、控制部分应完好，水路畅通，电

缆绝缘良好。

3.2.3 必须检查探伤室防护门－机联锁装置，以及出束信号指示灯

等安全措施。 3.2.4 熟悉探伤工艺要求，制定探伤方案。

3.3 工作中要求

3.3.1 在金属容器内探伤照明灯电压不准超过12V，操作有应穿绝

缘胶鞋，并设专人在容器外监护。

3.3.2 在易燃、易爆、有毒介质容器内作业，必须将容器内介质置

换并清理干净，经测量容器内含易燃、易爆、有毒介质含量（浓度）

符合要求后，方可进行探伤操作。

3.3.3 设备电源应符合要求，接地或接零良好。

3.3.4 调整电流、电压应在规定范围之内。

3.3.5 操作中发现电流表指针不稳定，应降低高压至稳定值后，按

10KV逐渐上升，听到报警后再缓慢降低电压。

3.3.6 注意射线安全防护，避免射线直接一次照射，每日、每周照

射剂量不应大于有关规定值。

3.3.7 X射线机头，工作时应放平稳，搬动时防止剧烈振动，电缆
