plc ic工作原理

S7-200 DC224XP DC DC DC的接线图说明

如上图中：“DC DC DC”表示输入输出均是直流，即是晶体管输出型。下半为输入端，上半为输出端。

一、输入端说明

（1）输入端的每一个I口的公共端（在PLC内部我们无法看到）是接在一起的M，只需要接PLC本身的负极电源即可（即下半部的1M是~的公共端，接到其最右端的M 上则PLC这几个输入点的M点就都接到了电源的V-上了；而2M是~的公共端，接到其最右端的M 上则PLC这几个输入点的M点就都接到了电源的V-上了）。

（2）而PLC I口的接线端（就是我们能看到的接线的那些孔）与控制信号源，如按钮接到一起后再接到PLC下半部最右端的L+上即可构成一个通过按钮控制的闭合回路，从而当按下按钮时给一个输入信号。

二、输出端说明

输出端每个端口相当于内部E极接在一起的三极管的C极。接在一起的E极与外部电源V+接在一起，也就是每一组端口的L+。C极就是输出点，其与负载一端相接，负载另一端接到外部电源V- 上，也就是每一组的M端。

注意西门子PLC输出点晶体管输出时均是PNP三极管输出24V高电平，而不是NPN型输出低电平。其动作原理如下：

（1） 外部电源V+接在三极管的E极形成输出端的公共端；而当三极管饱和导通以后，E极和C极之间是短路的，相当于一根导线，C极就是上图中的Q点，也就是我们在PLC上可以看见的几个输出点（1M,L+一组的~和2M,L+一组的~）。

（2） 当基极有电源输出使得三极管饱和导通以后，EC之间电压降为0，即E与C是一根导线，从而接到Q点，也就是说Q点接到了电源V+上，所以PLC输出时输出的是一个高电平24V。

（3） Q点是接在负载的一端的，负载另一端要接回到V- 与V+形成一个回路。

（4） 输出点的V+与V- 最好是PLC外部电源，不能使用PLC本身的正负电源，以防止负载过大烧毁输出点。

总结：

（1）接线时，每一端口组的M接外部电源的V- (如：输出端的1M与2M)，而每一端口组的L+接外部电源的V+（如：输出端的2个L+）；

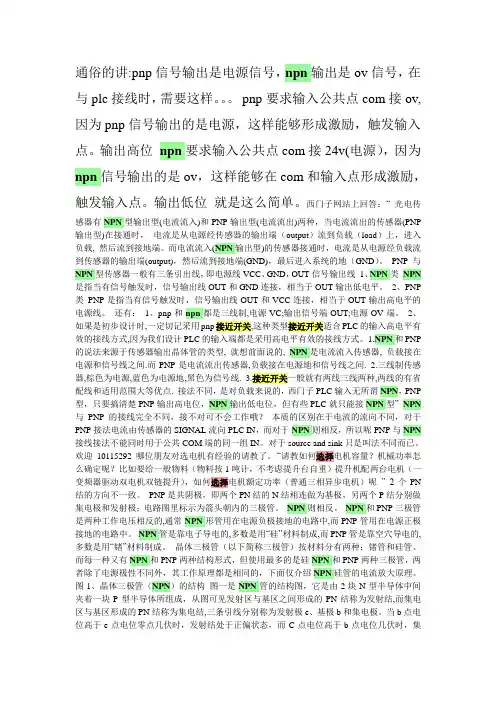

通俗的讲:pnp信号输出是电源信号，npn输出是ov信号，在与plc接线时，需要这样。。。 pnp要求输入公共点com接ov,因为pnp信号输出的是电源，这样能够形成激励，触发输入点。输出高位 npn要求输入公共点com接24v(电源），因为npn信号输出的是ov，这样能够在com和输入点形成激励，触发输入点。输出低位 就是这么简单。西门子网站上回答：“

光电传感器有NPN型输出型(电流流入)和PNP输出型(电流流出)两种，当电流流出的传感器(PNP输出型)在接通时， 电流是从电源经传感器的输出端（output）流到负载（load）上，进入负载, 然后流到接地端。而电流流入(NPN输出型)的传感器接通时，电流是从电源经负载流到传感器的输出端(output)，然后流到接地端(GND)，最后进入系统的地（GND）。 PNP与NPN型传感器一般有三条引出线，即电源线VCC、GND，OUT信号输出线 1、NPN类 NPN是指当有信号触发时，信号输出线OUT和GND连接，相当于OUT输出低电平。 2、PNP类 PNP是指当有信号触发时，信号输出线OUT和VCC连接，相当于OUT输出高电平的电源线。 还有： 1、pnp和npn都是三线制,电源VC;输出信号端OUT;电源OV端。 2、如果是初步设计时,一定切记采用pnp接近开关,这种类型接近开关适合PLC的输入高电平有效的接线方式,因为我们设计PLC的输入端都是采用高电平有效的接线方式。 1.NPN和PNP的说法来源于传感器输出晶体管的类型, 就想前面说的, NPN是电流流入传感器, 负载接在电源和信号线之间.而PNP是电流流出传感器,负载接在电源地和信号线之间. 2.三线制传感器,棕色为电源,蓝色为电源地,黑色为信号线. 3.接近开关一般就有两线三线两种,两线的有省配线和适用范围大等优点. 接法不同，是对负载来说的，西门子PLC输入无所谓NPN，PNP型，只要搞清楚PNP输出高电位，NPN输出低电位，但有些PLC就只能接NPN型” NPN与PNP的接线完全不同，接不对可不会工作哦？ 本质的区别在于电流的流向不同，对于PNP接法电流由传感器的SIGNAL流向PLC IN，而对于NPN则相反，所以呢PNP与NPN接线接法不能同时用于公共COM端的同一组IN。对于source and sink只是叫法不同而已。

三菱PLC电源板电路原理图

1，起振回路：R1和R10串联为开关管STRG6551提供起振电源，因

未能STRG6551查到内部电路原理图，估计4脚内部自带稳压电路，

起振后变压器绕组经R8，D3对开关电源IC供电，实测电路正常工

作时4脚约为12V。初级绕组上并接二极管D6，这是一个特殊元件，

量起来正反向均不导通的（很多人认为不通是坏了），这是一个瞬态

元件，一般情况下不起作用，即使你拆掉电路也是正常工作的，它的

作用是电路出现尖峰瞬态电压时起保护的作用

2，初级过电流检测：STRG6551内部开关管S极出来串R2接主回路

负极，R2流过变压器初级电流后产生一个电压信号经R3引入5脚，

初级电流增大时R2的分压会上升，从而使5脚电压也上升，5脚汇集了三路检测信号，该脚电压上升电源IC可降低PWM的占空比，

超过上限幅度时会停振，正常工作时5脚约为0.5V

3，输出稳压：次级经整流滤波后接SE024（相当于7824），它本身

不接负载，输入输出的电位差驱动光藕PC1的输入端，当SE024输

入电压上升时PC1导通，12V电源经R4引入电源IC的5脚从而降

低占空比使次级输出降低（也就是SE024的输入），最后的结果是该

路直流电压接近于24V

4，输出过流检测：负载电流流过R14时会产生压降，这个压降增大

到一定值时会驱动PC2的输入端，从而将12V引入STRG6551的5

脚，使电源停振

5，5V的产生：此电路初级整流滤波后只产生DC24V电源，24V经

过SI8050这个5V稳压IC后产生5V电源供CPU工作，这个SI8050

是三肯产品，功能相当于普通的7805，只是转换效率更高发热较小

并带有软启动功能

6，CPU停机电路：TR1，TR2及周边零件构成一个可以强制CPU停

机的电路。Z1，R16，R17，R18串接于24V电路上，正常时R18上

的分压不足于驱动三极管TR1，所以TR2是导通的，CPU可以工作，

当24V因为某种故障情况上升到一定值时R18上的分压足于驱动

1欧姆龙是日系PLC中最重要的品牌，其PLC产品在中国大陆占有率名列前茅，

研究欧姆龙PLC的维修具有普遍的工控意义，下文以开关电源维修为例来分析

欧姆龙PLC的维修过程。

如果一台欧姆龙PLC，上电后不显示了，往往是开关电源坏了。千万不要以

为是多么难修复，因此而将这台PLC报销了是很可惜的。欧姆龙PLC的开关电源往往是很简单的，实物测绘的电路如下：

该电路简直太精简了。除了一只电源模块，似乎见不到别的元件。最近修过

几台。发现这类电源有一个通病：坏的元件只有三个，F11保险丝；IC11电

源模块；这第三个元件最不为人注意，即C12这只电解电容。其实它也是整个

电源损坏的元凶。但说它是元凶，又有点冤枉，听我道来。

C12紧靠着电源模块的散热片安装，天长日久以后，其内部的电解液受热蒸发，逐步干涸。而C12从表面上看不出异常，在线测量也不短路。如果拆下，

测其容量仅剩几微法，为原容量的十分之一了。电源模块原来取用的是平稳的电

流，电容失容后，回路电流就有些波起浪涌了。这一下电源模块受不了了，击穿

短路顺理成章。F11当然也臣从君命，一块玩完。C12的失容现象，暴露了该电

源在结构布局上的不合理电解电容不能紧靠散热片安装。这当然是设计者的

疏忽。因此对使用几年以上的欧姆龙PLC，出现上电倒好似没通电的征象时，多

数是C12已失容，并由C12的失容，IC11模块和F11已经寿终正寢了。

IC11和F11的损坏，搭表笔一测便知，C12有时被忽略。换上好件后，一上电，不带载可能还行，一带载便听见啪的一声，你换上的好件又坏了。千

万别抱怨供应商给你提供的是次品，而是你的检修功夫不到位呀。2一定要检查Ｃ１２！！

电路简单归简单，你还是想弄清ＩＣ１１ＭＩＰ０２２３ＳＣ这只电源模块的来龙去

脉电路是如何工作的，弄不通这一点，电路倒真是简单得太没劲了。下面看

ＩＣ１１的原理图资料表（又是英文的，没办法，中文的难找）：

3其实外文的资料也

没甚大不了。不必要把所参数都猜出来，也不必要把原理方框图内的各个单元电
