TECHNOLOGY AND INFORMATION信息化技术应用
科学与信息化2019年8月中 43浅析新能源汽车电机驱动系统控制技术陈醒中国电子科技集团公司第二十七研究所 河南 郑州 450000摘 要 普通汽车目前主要以汽油、柴油为主要动力，因此燃烧时所产生的汽车尾气对环境产生很大的污染，且随着车辆越来越多，对石油、汽油的使用压力也越来越大，而新能源汽车正好可有效解决这些问题。电机驱动系统控制技术作为新能源汽车的核心技术，有效加强电机驱动系统控制技术研发，可大力促进新能源汽车推广和发展，本文对新能源汽车电机驱动系统控制技术相关概念进行阐述，并对新能源汽车电机驱动系统控制技术进行分析和评价。关键词 新能源汽车；电机驱动系统；控制技术前言近年来，我国经济发展速度空前绝后，但经济发展的同时，给环境也造成了很大影响，其中汽车尾气是主要污染源之一，为了有效保护环境，缓解不可再生能源大量使用压力，各方一直在努力发展新的可再生能源，此时新能源汽车就出现在观众视野，但由于目前相关技术还不是十分成熟，例如电机驱动系统控制技术，严重影响了新能源汽车的推广，需要各方进一步完善相关技术，本文新能源汽车电机驱动系统控制技术做简要分析。1 新能源汽车的相关概述（1）新能源汽车的概念。所谓新能源汽车就是以天然气、太阳能等可再生能源为主要动力，与烧柴油、汽油的普通汽车相比，新能源汽车尾气排放较少的大气污染物，且极大降低人类对不可再生能源的依赖程度，有效缓冲了不可再生能源压力。近几年来，我国新能源汽车发展虽取得一定成果，但是与发达国家相比，我国新能源汽车发展还有很大的空间，为了有效加强新能源汽车发展速度，我国政府出台了很多优惠政策，进一步促进新能源汽车有关技术的研发[1]。（2）新能源汽车与普通汽车相比的优势和劣势。新能源汽车与普通汽车相比：第一动力不同，新能源汽车主要依靠太阳能、天然气，而普通汽车依靠柴油、汽油，因此新能源汽车比普通汽车更环保；第二车体构造原理不同，新能源汽车构造更加合理，有效加强能源利用率，减少噪音污染，提高使用寿命，保障驾驶安全。由于新能源汽车这些诸多优点，受到各方关注和喜爱。但我国目前新能源汽车相关技术不成熟，还存在很多缺陷，如动力不足、持续运行时间不长、添加能源程序复杂以及日常维修保养技术要求高等。新能源汽车日常维修保养技术要求高的原因是因为其特殊构造，目前市面上关于汽车维修保养技术都是针对普通汽车，当对象是新能源汽车时，这种技术将不适应，需要加以改善[2]。2 新能源汽车电机驱动系统控制①新能源汽车电机选择原则。据最新官方调研结果可知，目前新能源汽车的运行效果较之前来说更好，逐渐显示新能源汽车的优势，市场推广效果也更佳，为了充分发挥新能源汽车的优势，应该合理选择电动机。电动机的选择应与实际情况相匹配，如用户需求、道路状况等，并优先考虑电动机的经济性和运行可靠性两个因素，具体选择原则如下：a.电动机各性能参数符合标准，在此基础上尽可能选择重量轻、动力足、规格小的电动机，与目前所推崇的各项设备向精细化发展方向一致，增大汽车使用空间，给予用户更好的体验。b.电动机的功率满足不同用户需求，如经过复杂地区或爬坡，此时电动机需要保障充足的动力，且尽可能选择高转速电动机。c.应选择电磁辐射较低的电动机，因为新能源汽车设计之初就是为了减少环境污染，缓解石油等不可再生能源压力，因此选择对环境污染较小的低电磁辐射电机。d.在电动机各项安全性能参数达标的基础上，选择更加经济的电动机，因为成本越低新能源汽车才更容易普遍推广。除此之外，新能源汽车电机还需增强电机驱动控制[3]。②电机驱动控制器。电机驱动控制器技术是新能源汽车研发的核心，它主要是通过调节永磁同步电动机转速来实现的，它的运行机制是在永磁同步电动机上通入连接夹角为120度的三相正弦电流，经电流在气隙中形成磁场，其中永磁同步电动机的转子磁极是由稀土永磁体组成，它能形成固定在转子位置的正弦磁场。解耦控制就是通过定子磁场带动转子磁场旋转而实现。3 新能源汽车电机驱动系统控制技术评价①电机驱动系统更符合时代发展需求。新能源汽车是在普通汽车基础上发展的，既有普通汽车的基本使用性能，又在某些方面更优于普通汽车，例如节能、环保这些特性，与目前国家走绿色可持续发展道路是相辅相成的，而电机驱动系统又是新能源汽车的核心技术，因此新能源汽车电机驱动系统更符合时代发展的需求。但由于目前我国还是处于社会主义初级阶段，与国外相比还是有较大差距，因此需要加大人力、物力和财力去研发该技术，争取符合更多用户需求，如安全性能需求、经济性需求等[4]。②电机驱动系统控制技术发展方向。近年来，我国新能源电机驱动系统控制技术虽然取得一定成绩，但是还有很大上升空间，特别是电机驱动技术、电磁驱动的机型，例如目前市场上新能源汽车以混合动能为主，因此以新能源代替混合型能源或传统能源为主要发展方向[5]。4 结束语目前新能源汽车是社会发展的热门话题，也符合时代绿色可持续发展要求，不仅有效减少汽车尾气排放，保障环境质量，还有效缓解石油等不可再生能源使用压力。电机驱动系统控制技术作为新能源汽车核心技术，对其进行深入研发可有效促进新能源汽车的推广。本文从新能源汽车发展背景引入主题，首先对新能源汽车概念和新能源汽车的特点进行阐述，其次对新能源汽车电机选择原则和电机驱动控制器进行分析，最后对新能源汽车电机驱动系统控制技术进行评价。参考文献[1] 丁荣军,刘侃.新能源汽车电机驱动系统关键技术展望[J].中国工程科学,2019,(03):56-60.[2] 陈跃.新能源汽车电机驱动系统控制技术分析[J].南方农机,2019,50(09):235.[3] 程汉平.新能源汽车及电机驱动的控制技术分析[J].时代汽车,2017,(22):45-46.[4] 王学军,王艺贝,闫琳.新能源汽车关键技术及其创新路径选择——以电机驱动系统技术为例[J].科技和产业,2017,17(09):70-74.[5] 吴静波,郭志军,申彦杰.关于对新能源汽车及电机驱动的控制技术的探析[J].电子技术与软件工程,2015,(18):249.作者简介陈醒（1988－），男，河南省郑州市人；助理工程师，现就职单位：中国电子科技集团公司第二十七研究所。 科学与信息化 8月中 内文 -印后改.indd 432019/8/19 10:57:34
1 《新能源汽车概论习题册》答案
模块一 新能源汽车概述
课题一 认识新能源汽车
一、填空题 1. 新型动力系统、新型能源、纯电动汽车、燃料电池汽车 2. 电力驱动及控制系统 3. 动力蓄电池、驱动电机控制器 4. 燃料电池混合动力电动汽车、纯燃料电池电动汽车 5．专用、绿 6. D、F 7.电能、电机、车载可充电储能系统 8.两类、动力 9.燃料电池系统、可充电储能系统 二、选择题 1．C 2．C 3．B 4．D 5. A 6.B 三、判断题 1.√ 2.√ 3．× 四、简答题 1.答： 新能源汽车是指采用新型动力系统，完全或主要依靠新型能源驱动的汽车。新能源汽车主要包括纯电动汽车、插电式混合动力汽车及燃料电池汽车。 2.答： 2 3.答： （1）新能源汽车号牌的样式 新能源汽车号牌分为小型新能源汽车号牌和大型新能源汽车号牌两种。 （2）新能源汽车号牌的主要特点 1）增设专用标志 新能源汽车号牌增加专用标志，标志整体以绿色为底色，寓意电动、新能源，绿色圆圈中右侧为电插头图案，左侧彩色部分与英文字母“E”（Electric 电）相似。其中，小型新能源汽车号牌为渐变绿色，大型新能源汽车号牌为黄绿双拼色（黄色在左侧）。 2）号牌号码“升位” 与普通汽车号牌相比，新能源汽车号牌号码增加了 1 位，如原“粤 B·D1234”可升位至“粤 B·D12345”。升位后，号码编排更加科学合理，避免了与普通汽车号牌“重号”，有利于在车辆高速行驶时更准确地辨识号牌。 3）实行分段管理 为更好地实施国家新能源汽车产业发展及差异化管理政策，新能源汽车号牌按照不同车辆类型实行分段管理。小型新能源汽车号牌中的字母“D”或“F”位于号牌序号的第一位，大型新能源汽车号牌中的字母“D”或“F”位于号牌序号的最后一位。
3 4）改进制作工艺 新能源汽车号牌采用无污染的烫印制作方式，制作工艺绿色环保。同时，使用二维码、防伪底纹暗记、激光图案等防伪技术，提高了号牌的防伪性能。 五、综合题 1.答： （1）驱动电机（2）车载能源（3）驱动电机控制器 （4）动力电缆（5）动力蓄电池（6）充电插孔 2.答： （1）发动机（2） 驱动电机控制器（3） 动力蓄电池 （4）充电接口（5）驱动电机（6）变速器（7）驱动电机
新能源汽车概论总结400字
一、新能源汽车的概论
新能源汽车是指采用非常规的车用燃料作为动力来源（或使用常规的车用燃料、采用新型车载动力装置），综合车辆的动力控制和驱动方面的先进技术，形成的技术原理先进、具有新技术、新结构的汽车。新能源汽车包括有：混合动力汽车（HEV）、纯电动汽车（EV）、电插电式混合动力汽车（PHEV）、氢发动机汽车以及燃气汽车，醇醚汽车等等。
二、新能源汽车高压安全
相对于传统的汽车，纯电动汽车由于使用高压（360V）电源故在使用上在着较天的安个隐焦！坟不得不让人们提心吊胆。故了解电动汽车的高压安全知识尤为重要。其包括：
1、为什么需要了解高压知识？电动汽车高压部件、电动汽车高压警示标记
2、高压对人体的危害、高压电基础理论、高压对人体的危害、避免高压伤害及急救理论
3、电动汽车法规国家安全生产法规、维修及车间要求、售后技术人员资质、高压中止标准流程
三、高压电池组及管理系统
高压电池组包括：基础理论、电池组基本理论
高压电池组管理系统：电能输出不输入控制、安全设计、监测信号及控制
高压电池组的维修：存储、拆解与装配
四、驱动电机
包括：相关电学知识回顾、电机的主要类型与控制特点、三相电机结构与驱动原理、电机的冷却方式与冷却控制、动力驱动系统
五、新能源汽车热管理系统
新能源汽车热管理系统主要介绍了PHEV车辆高压热管理系统和EV车辆高压热管理系统两部分。
六、充电操作与充电检修
相关电学基础回顾、充电系统介绍、充电控制方式、充电实车连接操作、充电系统的维护。
七、PHEV车辆技术特点与日常维护动力驱动系统
制动能量回收、微混自动启停技术、PHEV车辆日常维护
八、EV车辆技术特点与日常维护和车联网系统与车载APP
EV与PHEV车辆的技术对比、实车试驾技术解析、EV车辆日常维护、车联网系统、车联网服务应用、车载APP

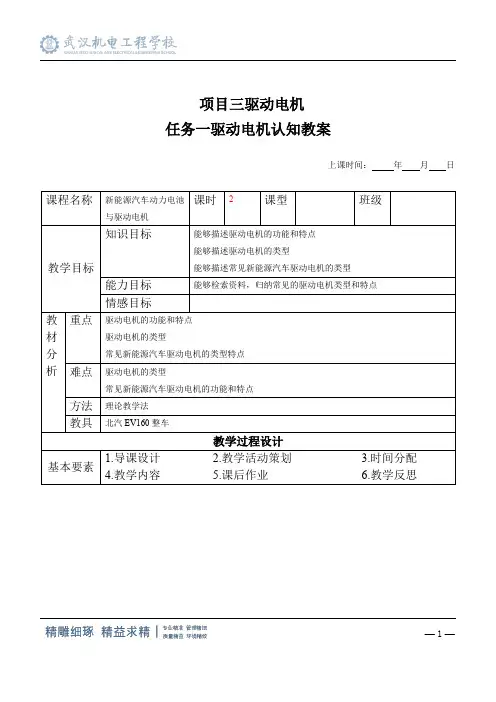

— 1 — 项目三驱动电机
任务一驱动电机认知教案
上课时间： 年 月 日
课程名称 新能源汽车动力电池与驱动电机 课时 2 课型 班级
教学目标 知识目标 能够描述驱动电机的功能和特点
能够描述驱动电机的类型
能够描述常见新能源汽车驱动电机的类型
能力目标 能够检索资料，归纳常见的驱动电机类型和特点
情感目标
教材分析 重点 驱动电机的功能和特点
驱动电机的类型
常见新能源汽车驱动电机的类型特点
难点 驱动电机的类型
常见新能源汽车驱动电机的功能和特点
方法 理论教学法
教具 北汽EV160整车
教学过程设计
基本要素 1.导课设计 2.教学活动策划 3.时间分配
4.教学内容 5.课后作业 6.教学反思
— 2 —
导课:
一辆电动汽车无法高速行驶，你的主管初步诊断结果为驱动电机故障，让你对电机进行检查，你能完成这个任务吗?
理论教学内容：
1. 驱动电机的功能和特点
电机，也称“驱动电机”，是一种将电能转化成机械能，并可以再使机械能产生动能，用来驱动其他装置的电气设备。
驱动电机对于新能源汽车来说就像人的心脏一样重要，它负责给整车提供驱动的力，是新能源汽车驱动系统的核心部件之一，如图3-1-1所示。
图3-1-1新能源汽车主要部件
驱动纯电动汽车和混合动力汽车的电机需要在各个转速下均能够产生转矩。图3-1-2表示的是汽车驱动用电机的转速与转矩之间的关系，这种曲线被称为转速转矩曲线。汽车用驱动电机在中速以下时要求恒定功率输出，转矩与速度组合决定电机的运转情况，根据坡道起步、急加速、行驶区域、高速巡航等不同的行驶状态，会发生很大的变化。
— 3 — 图3-1-2汽车驱动电机转速与转矩要求
