DX200硬件结构

一、 机柜的结构

1、MSCi机柜的结构

1.1 Main Operation and Maintenance Cabinet (MOMC)主要的操作和维护机柜

Two Common Channel Signalling Management Units (CCMU)两个公共信道信令管理单元

Two Clock System Units (CLSU)两个时钟系统单元

Two Central Memory units (CM)两个公共存储单元

Two Cellular Management Units (CMU)两个小区管理单元

Two Operation and Maintenance Units (OMU),两个操作维护单元

两个SDOMU是指安装了WDU和FDU的子框

complete with mass memories installed in two separate cartridges

Two Multifrequency Signalling Units (MFSU)两个多方通话信令单元

One Basic Data Communication Unit (BDCU)一个基本数据通信单元

Two Power Distribution Fuse Unit, PDFU两电源分配保险丝单元

1.2 Visitor Location Register Cabinet ( VLRC)拜访位置寄存器机柜

One Basic Data Communication Unit (BDCU)一个基本数据通信单元

Two Clock Buffer Units (CLBU)两个时钟缓冲单元

One Multifrequency Signalling Unit (MFSU) 一个多方通话信令单元

Four Visitor Location Register Units (VLRU)四个拜访位置寄存器

Two Statistical Units, complete with mass memories installed in two separate cartridges (STU)

两个统计单元包括WDU硬盘

Four Base Station Signalling Units (BSU)四个基站信令单元

Three Signalling Units (SU)三个信令单元

Two Power Distribution Fuse Unit, PDFU两电源分配保险丝单元

The second VLRC cabinet contains:第二个VLRC机柜包括

One Basic Data Communication Unit (BDCU)一个基本数据通信单元

Two Clock Buffer Units (CLBU) 两个时钟缓冲单元

One Multifrequency Signalling Unit (MFSU) 一个多方通话信令单元

Four Visitor Location Register Units (VLRU) 四个拜访位置寄存器

Two Charging Units, complete with mass memories installed in two separate cartridges (CHU)

两个计费单元包括两个WDU硬盘

Four Base Station Signalling Units (BSU) 四个基站信令单元

Three Signalling Units (SU) 三个信令单元

Two Power Distribution Fuse Unit, PDFU两电源分配保险丝单元

The third and fourth VLRC cabinets contain each:这第三和第四个VLRC机架包括

Four Signalling Units (SU) 三个信令单元

Two Clock Buffer Units (CLBU) 两个时钟缓冲单元

One Multifrequency Signalling Unit (MFSU) 一个多方通话信令单元 Four Visitor Location Register Units (VLRU) 四个拜访位置寄存器

Two Charging Units, complete with mass memories installed in two separate cartridges (CHU)

两个计费单元包括两个WDU硬盘

Four Base Station Signalling Units (BSU) 四个基站信令单元

Two Power Distribution Fuse Unit, PDFU两电源分配保险丝单元

1.3 Group Switch Cabinet (GSWC)组交换机柜

两个GSW机柜（允许四个子框）

Two Power Distribution Fuse Unit, PDFU两电源分配保险丝单元

1.4 Exchange Terminal Cabinet (ETC)

The configuration of the ETC cabinet is:ET机柜的配置

Two Clock Buffer Units (CLBU)两个时钟缓冲单元

其它为ET子框16块ET板32个端口*7

Two Power Distribution Fuse Unit, PDFU两电源分配保险丝单元

1.5 Interworking Cabinet (IWC)互连机架柜

The configuration of the IWC cabinet is:这互连机架的配置

Two Clock Buffer Units (CLBU)两个时钟缓冲单元

Fourteen Compact Data Service Units (CDSU)十四个数据服务单元

Two Power Distribution Fuse Unit, PDFU两电源分配保险丝单元

1．6General Signalling Cabinet, GSC通用信令机柜

One Basic Data Communication Unit (BDCU; not equipped in GSC 3)一个基本数据通信单元（在GSC3中无BDCU单元）

Four Clock Buffer Units (CLBU) 四个时钟缓冲单元installed in two CLAC-A cartridges

One Multifrequency Signalling Unit (MFSU) 一个多方通话信令单元

Nine Signalling Units (SU),九个信令单元可放置CASU、CCSU、PAU configurable as Channel

Associated Signalling Unit (CASU), Common Channel Signalling Unit (CCSU) or Primary Rate

Access Unit (PAU).（所有的SU最多14个）

Two Charging Units (CHU), complete with storage devices installed in two separate cartridges.

两个计费单元包括两个WDU硬盘

二、 MSCi系统的结构

1、计算机单元

1．1、Base Station Signalling Unit, BSU 基站信令单元

 冗余：N+1

 功能：BSU主要用于处理MSC和BSC之间的七号信令和移动始发呼叫控制。

 类型：计算机单元

 插板单元：

1．1．1one Central Processing Unit (CP523-A) with memory：奔2处理器有集成SCSIF接口和COCEN以太网接口

一块中央处理器单元（CP523-A） 1．1．2Two Message Bus Interfaces (MBIF-A)：用于计算机单元和计算机单元之间的通信

两块消息总线接口板（MBIF-A）

1．1．3One ET control unit (AS7-A 0)：处理0号时隙，处理同步和告警。

一块ET控制单元AS7-A 0

1．1．4One CCS7 interface unit (AS7-A 1)：处理七号信令的链路。一块处理16条七号信令链路。

一块七号信令接口单元

1．1．5One Power Supply for Cartridge (PSC6-A)0：把-48V电压转换为-5V和-12V工作电压，供子框的电压。

一块电源板（PSC6-A）

 子框：CC4C-A：CC指计算机单元，4C表示尺寸（代表一排放4个子框大小为1/4）

 机柜：VLRC最多个有4个VLRC每个有4个子框=16个BSU单元（15+1）

 接口：MB、GSW、LAPD、CCS7

1．2、Basic Data Communications Unit, BDCU基本数据通信单元

 冗余：无冗余

 功能：BDCU包含通信链路到操作和维护网（X。25、LAN、以太网）到短消息中心和计费中心。

 类型：计算机单元

 插板单元：

1．2．1One Central Processing Unit (CP523-A) with memory：一块中央处理器单元（CP523-A）

1．2．2Two Message Bus Interfaces (MBIF-A)：用于计算机单元和计算机单元之间的通信

两块消息总线接口板（MBIF-A）

1．2．3One Power Supply for Cartridge (PSC6-A).

一块电源板（PSC6-A）

子框的3-7槽可放五块PIU单元

1．2．4Analog X.25 Interface Unit (AC25-A)：用来建模拟的X。25用独立的CABLE连接

模拟X。25接口单元（AC25-A）

1．2．5Digital X.25 Interface Unit (AS7-A)：建数字X。25用一条PCM线的TSL-0时隙。

数字的X。25接口单元

 子框：CC3C-A：一排放3个子框大小为1/3

 机柜：MOMC、VLRC

 接口：MB、GSW、LAN/Ethernet、X.25、物理接口：V.24，限定V.24、V.35、V.36、X.21。

1．3、Cellular Management Unit, CMU蜂窝管理单元

 冗余：2N

 功能：

1．3．1 蜂窝网管理。

1．3．2 配置无线蜂窝网数据保存在CMU单元。

1．3．3 记录用户的忙闲状态也就是用户是否通话。

1．3．4 控制CDSU单元。

 类型：计算机单元

 插板单元：

1．3．1one Central Processing Unit (CP523-A) with memory：

合集下载

贴片机结构(硬件知识)

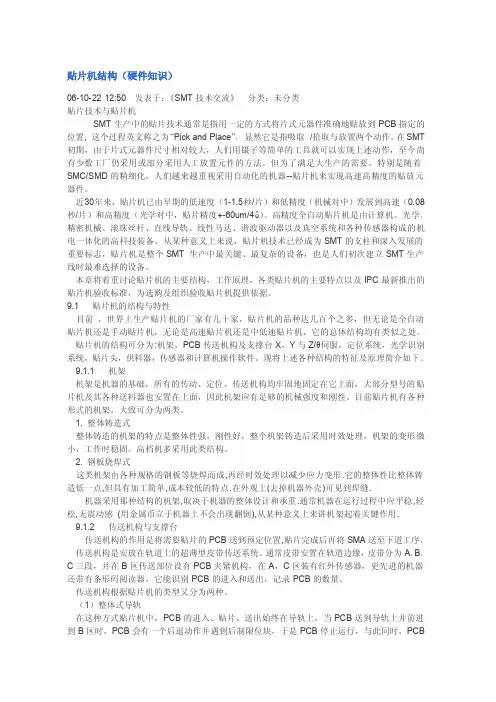

贴片机结构(硬件知识)

贴片机结构（硬件知识）

06-10-2212:50发表于：《SMT技术交流》分类：未分类

贴片技术与贴片机

SMT生产中的贴片技术通常是指用一定的方式将片式元器件准确地贴放到PCB指定的

位置,这个过程英文称之为“PickandPlace”，显然它是指吸取/拾取与放置两个动作。在SMT

初期，由于片式元器件尺寸相对较大，人们用镊子等简单的工具就可以实现上述动作，至今尚

有少数工厂仍采用或部分采用人工放置元件的方法。但为了满足大生产的需要，特别是随着

SMC/SMD的精细化，人们越来越重视采用自动化的机器--贴片机来实现高速高精度的贴放元

器件。

近30年来，贴片机已由早期的低速度（1-1.5秒/片）和低精度（机械对中）发展到高速（0.08

秒/片）和高精度（光学对中，贴片精度+-60um/4δ）。高精度全自动贴片机是由计算机、光学、

精密机械、滚珠丝杆、直线导轨、线性马达、谐波驱动器以及真空系统和各种传感器构成的机

电一体化的高科技装备。从某种意义上来说，贴片机技术已经成为SMT的支柱和深入发展的

重要标志，贴片机是整个SMT生产中最关键、最复杂的设备，也是人们初次建立SMT生产

线时最难选择的设备。

本章将着重讨论贴片机的主要结构，工作原理，各类贴片机的主要特点以及IPC最新推出的

贴片机验收标准，为选购及组织验收贴片机提供依据。

9.1贴片机的结构与特性

目前，世界上生产贴片机的厂家有几十家，贴片机的品种达几百个之多，但无论是全自动

贴片机还是手动贴片机，无论是高速贴片机还是中低速贴片机，它的总体结构均有类似之处。

贴片机的结构可分为:机架，PCB传送机构及支撑台X，Y与Z/θ伺服，定位系统，光学识别

系统，贴片头，供料器，传感器和计算机操作软件。现将上述各种结构的特征及原理简介如下。

9.1.1机架

机架是机器的基础，所有的传动、定位、传送机构均牢固地固定在它上面，大部分型号的贴

片机及其各种送料器也安置在上面，因此机架应有足够的机械强度和刚性。目前贴片机有各种

数控系统硬件结构

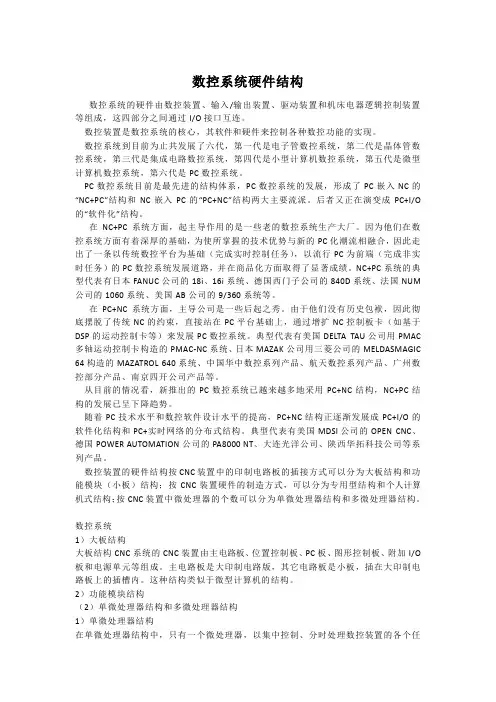

数控系统硬件结构

数控系统硬件结构

数控系统的硬件由数控装置、输入/输出装置、驱动装置和机床电器逻辑控制装置

等组成，这四部分之间通过I/O接口互连。

数控装置是数控系统的核心，其软件和硬件来控制各种数控功能的实现。

数控系统到目前为止共发展了六代，第一代是电子管数控系统，第二代是晶体管数

控系统，第三代是集成电路数控系统，第四代是小型计算机数控系统，第五代是微型

计算机数控系统，第六代是PC数控系统。

PC数控系统目前是最先进的结构体系，PC数控系统的发展，形成了PC嵌入NC的

“NC+PC”结构和NC嵌入PC的“PC+NC”结构两大主要流派。后者又正在演变成PC+I/O

的“软件化”结构。

在NC+PC系统方面，起主导作用的是一些老的数控系统生产大厂。因为他们在数

控系统方面有着深厚的基础，为使所掌握的技术优势与新的PC化潮流相融合，因此走

出了一条以传统数控平台为基础（完成实时控制任务），以流行PC为前端（完成非实

时任务）的PC数控系统发展道路，并在商品化方面取得了显著成绩。NC+PC系统的典

型代表有日本FANUC公司的18i、16i系统、德国西门子公司的840D系统、法国NUM

公司的1060系统、美国AB公司的9/360系统等。

在PC+NC系统方面，主导公司是一些后起之秀。由于他们没有历史包袱，因此彻

底摆脱了传统NC的约束，直接站在PC平台基础上，通过增扩NC控制板卡（如基于

DSP的运动控制卡等）来发展PC数控系统。典型代表有美国DELTA TAU公司用PMAC

多轴运动控制卡构造的PMAC-NC系统、日本MAZAK公司用三菱公司的MELDASMAGIC

64构造的MAZATROL 640系统、中国华中数控系列产品、航天数控系列产品、广州数

控部分产品、南京四开公司产品等。

从目前的情况看，新推出的PC数控系统已越来越多地采用PC+NC结构，NC+PC结

构的发展已呈下降趋势。

随着PC技术水平和数控软件设计水平的提高，PC+NC结构正逐渐发展成PC+I/O的

单片机硬件结构介绍

单片机硬件结构介绍

第1章 单片机硬件系统

 本章概要及学习目标：

本章从单片机的概念入手，以AT89C51单片机芯片为例，介绍MCS-51型单片机芯片的外部引脚功能、内部硬件结构及工作特性，并通过单片机应用系统开发过程实验说明使读者对单片机应用系统及其开发有一个感性认识，对单片机的基本工作原理和工作过程有一个大致的了解，同时也指出了学习单片机的两个基本方面：硬件结构和软件编程。

通过对本章的学习，读者应掌握和了解以下知识：

1．计算机、微型机、单片机及单片机应用系统的概念

2．微型机的CPU、存储器和输入/输出的硬件构成及功能

3．89C51外部引脚及功能，内部结构及工作原理

4．89C51的RAM分布、ROM结构及地址形成

5．89C51的SFR

6．89C51的并行口及时钟与复位

7．单片机应用系统的开发过程及工作过程

1.1 计算机、微型机、单片机及单片机应用系统概述

微型计算机的出现给人类生活带来了根本性的变化，使现代科学研究产生了质的飞跃，单片机技术的出现则给现代工业测控领域带来了一次新的技术革命。它在工业控制、数控采集、智能化仪表、办公自动化等诸多领域得到了极为广泛的应用，毫不夸张地说，单片机技术的开发和应用水平已逐步成为一个国家工业发展的标志之一。

单片微型计算机（Single Chip Micro Computer）简称单片机，它是一种把组成微型计算机的各功能部件：中央处理单元CPU、一定容量的随机存储器RAM和只读存储器ROM、I/O接口电路、定时器/计数器以及串行口等制作在一块芯片中的计算机。由于单片机的硬件结构与指令系统的功能都是按工业控制要求而设计的，常用在工业检测、控制装置中，因而也称为微控制器（Micro-Controller）。单片机具有结构简单、控制功能强、可靠性高、体积小、价格低等特点，在家用电器、智能化仪器、工业控制以及火箭导航尖端技术领域都发挥着十分重要的作用。 单片机实用技术

究竟什么是MSCI

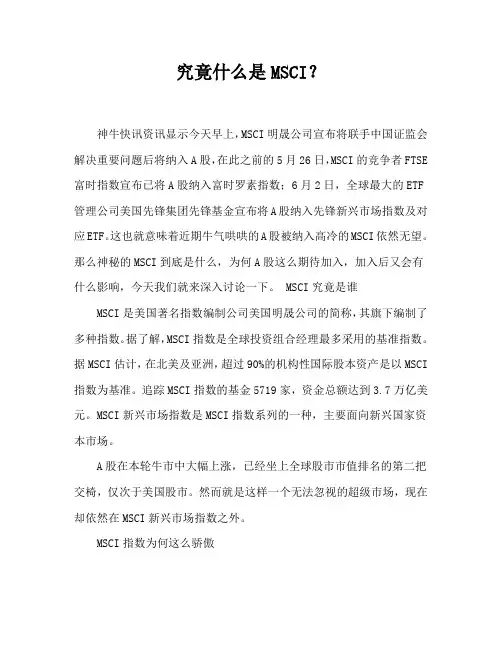

究竟什么是MSCI
