常用电气计算公式

电气计算是电气工程中的重要内容之一，涉及到电压、电流、功率、电阻、电感、电容等多个方面。下面列举了一些常用的电气计算公式。

1.电阻(R)的计算公式：

a.电阻的欧姆定律公式：R=V/I，其中V为电压，I为电流。

b.电阻的功率公式：P=I^2*R，其中P为功率，I为电流，R为电阻。

2.电流(I)的计算公式：

a.电流的欧姆定律公式：I=V/R，其中V为电压，R为电阻。

b.多个电阻串联时电流的计算公式：I=V/(R1+R2+...+Rn)，其中V为电压，R1、R2、..、Rn为电阻值。

3.电压(V)的计算公式：

a.电压的欧姆定律公式：V=I*R，其中I为电流，R为电阻。

b.多个电阻并联时电压的计算公式：V=I1*R1=I2*R2=...=In*Rn，其中I1、I2、..、In为电流值，R1、R2、..、Rn为电阻值。

4.功率(P)的计算公式：

a.功率的欧姆定律公式：P=V*I，其中V为电压，I为电流。

b.功率的电阻公式：P=I^2*R，其中I为电流，R为电阻。

c.功率的电压公式：P=V^2/R，其中V为电压，R为电阻。

5.电容(C)的计算公式： a. 电容的电流公式：I = C * dV/dt，其中I为电流，C为电容，dV/dt为电压变化速率。

b. 电容的电压公式：V = (1/C) * ∫Idt，其中V为电压，C为电容，∫Idt为电流积分。

6.电感(L)的计算公式：

a. 电感的电流公式：V = L * dI/dt，其中V为电压，L为电感，dI/dt为电流变化速率。

b. 电感的电压公式：V = L * ∫Idt，其中V为电压，L为电感，∫Idt为电流积分。

7.电功率(P)的计算公式：

a. 有功功率的计算公式：P = V * I * cos(θ)，其中V为电压，I为电流，θ为电压和电流之间的相位差。

b. 无功功率的计算公式：Q = V * I * sin(θ)，其中V为电压，I为电流，θ为电压和电流之间的相位差。

c.视在功率的计算公式：S=V*I，其中V为电压，I为电流。

8.三相电功率(P)的计算公式：

a. 三相功率的计算公式：P = √3 * V * I * cos(θ)，其中V为相电压，I为相电流，θ为相电压和相电流之间的相位差。

9.电能(E)的计算公式：

a.电能的计算公式：E=P*t，其中P为功率，t为时间。 这些是电气工程中常用的一些电气计算公式，可以帮助工程师进行电路设计、电气设备选型等工作。同时，根据具体的电气工程需求，还可以使用更多的公式和计算方法。希望以上公式能对您有所帮助。

合集下载

电气相关计算公式

电气相关计算公式

.

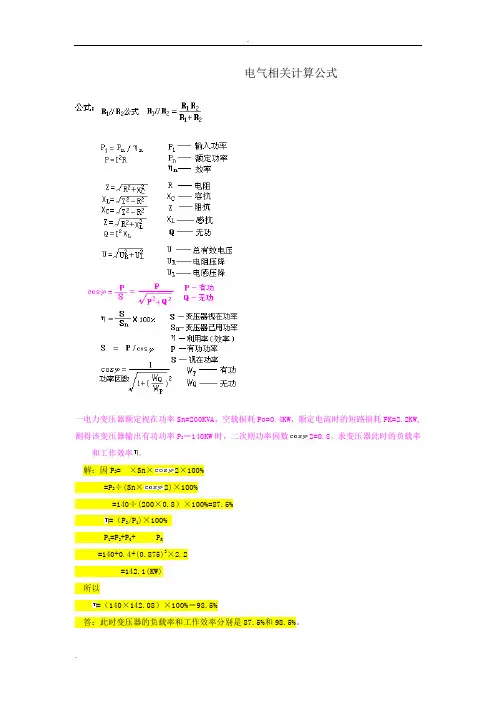

. 电气相关计算公式

一电力变压器额定视在功率Sn=200KVA，空载损耗Po=0.4KW，额定电流时的短路损耗PK=2.2KW,测得该变压器输出有功功率P2＝140KW时，二次则功率因数2=0.8。求变压器此时的负载率和工作效率。

解：因P22×100%

2÷(Sn×2)×100%

=140÷(200×0.8）×100%=87.5%

=（P2/P1)×100%

P1=P2+P0K

=140+0.4+(0.875)2×2.2

=142.1(KW)

所以

=（140×142.08）×100%＝98.5%

答：此时变压器的负载率和工作效率分别是87.5%和98.5%。 .

. 有一三线对称负荷，接在电压为380V的三相对称电源上，每相负荷电阻R＝16，感抗XL=12。试计算当负荷接成星形和三角形时的相电流、线电流各是多少？

解;负荷接成星形时，每相负荷两端的电压，即相电压为 U入Ph===220(V)

负荷阻抗为 Z===20()

每相电流（或线电流）为

I入Ph=I入P－P===11(A)

负荷接成三角形时，每相负荷两端的电压为电源线电压，即 ＝＝380V

流过每相负荷的电流为

流过每相的线电流为

某厂全年的电能消耗量有功为1300万kwh，无功为1000万kvar。求该厂平均功率因数。

解：已知P=1300kwh,Q=1000kvar

则

答：平均功率因数为0.79。

计算：

一个2.4H的电感器，在多大频率时具有1500的电感？

解：感抗 XL＝ 则

=99.5(HZ)

答：在99.5HZ时具有1500的感抗。

某企业使用100kvA变压器一台(10/0.4kv),在低压侧应配置多大变比的电流互感器？

解：按题意有

答：可配置150/5的电流互感器。

一台变压器从电网输入的功率为150kw，变压器本身的损耗为20kw。试求变压器的效率？

电气设备整定值计算

电气设备整定值计算

精品

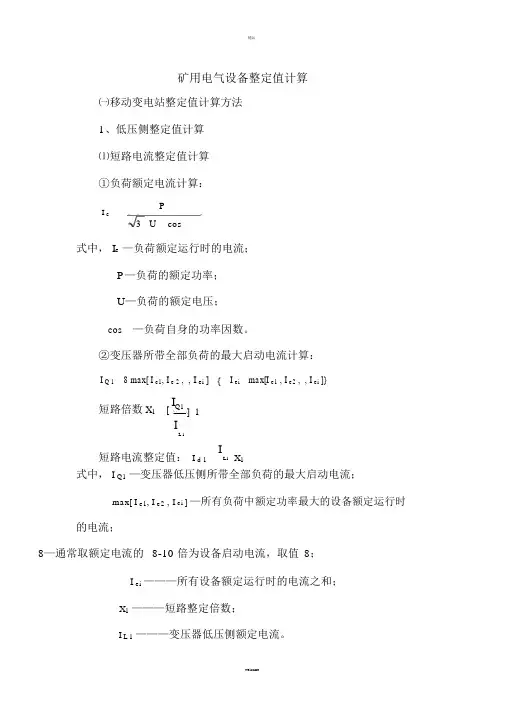

矿用电气设备整定值计算

㈠移动变电站整定值计算方法

1、低压侧整定值计算

⑴短路电流整定值计算

①负荷额定电流计算：

I e

P

3 U cos

式中， Ie —负荷额定运行时的电流；

P—负荷的额定功率；

U—负荷的额定电压；

cos —负荷自身的功率因数。

②变压器所带全部负荷的最大启动电流计算：

I Q 1 8 max[ I e1, I e 2 , , I ei ] { I ei max[I e1 , I e2 , , I ei ]}

短路倍数 X1 [ IQ1 ] 1

I L 1

短路电流整定值： I d 1 I L1 X1

式中， I Q1 —变压器低压侧所带全部负荷的最大启动电流；

max[ I e1, I e2 , I ei ] —所有负荷中额定功率最大的设备额定运行时

的电流；

8—通常取额定电流的 8-10 倍为设备启动电流，取值 8；

I ei ———所有设备额定运行时的电流之和；

X1 ———短路整定倍数；

I L 1 ———变压器低压侧额定电流。

welcome 精品

⑵过载电流整定值计算

所带全部设备的额定电流之和： I1I ei

[ I 1 10] 1 I L 1

过载倍数： X 3 10

低压侧过载电流整定值： I g1 I L1 X 3

式中， I 1 —所带全部设备的额定电流之和；

X 3 —低压侧过载整定倍数；

I L1 —变压器低压侧额定电流。

2、高压侧整定值计算

变压器变比公式： U 1 I 2 K

I 1 U 2

式中， U 1 —变压器高压侧额定电压；

U 2 —变压器低压侧额定电压；

I 1 —变压器高压侧额定电流；

I 2 —变压器低压侧额定电流。

⑴短路电流整定值计算

根据变压器变比公式可知， 低压侧最大启动电流所对应的高压侧

电气计算电流公式

电气计算电流公式

电气计算电流公式

在咱们日常生活中，电那可是无处不在，大到工厂里的大型机器，小到咱们手里的手机，都离不开电。而要弄明白电是怎么工作的，这电气计算电流公式可就派上大用场啦！

电流，简单来说就是电荷在导体中的流动。那计算电流的公式是啥呢？这就好比我们要去一个地方，得知道走哪条路、怎么个走法儿，电流公式就是我们搞清楚电怎么流动的“路牌”。

先来说说欧姆定律，这可是个经典的电流计算公式，I = U / R 。这里的 I 代表电流，U 是电压，R 是电阻。就好比一条水管，电压就是推动水流动的压力，电阻就是水管里的阻碍，电流就是水的流量。压力越大，流量可能就越大；阻碍越大，流量就越小。

我给您讲个事儿，有一次我家里的灯泡突然不亮了，我就琢磨着是不是电路出问题了。我拿出万用表一测，发现电压正常，但电阻好像变大了。这就像是水管里突然多了些石头，把水流给挡住了。我顺着线路找啊找，终于发现是有个地方接触不良，电阻增大了。我处理好接触点，灯泡又亮堂堂的啦，这就是欧姆定律在生活中的实际应用。

再来说说功率与电流的关系，P = UI ，P 是功率，U 还是电压，I 依然是电流。功率就像是干活儿的能力，电压是使能的条件，电流就是实际干活儿的表现。比如说一台空调，功率大，需要的电流也就大，不然它可没法好好工作给咱们制冷制热。 还有个三相电路的电流计算公式，这在工厂里的大型设备中常用到。对于星形接法，线电流等于相电流；对于三角形接法，线电流等于根号 3 倍的相电流。这就像是一个复杂的交通路口，不同的接法就像是不同的交通规则，得搞清楚才能让电流“畅行无阻”。

在实际的电气工作中，准确计算电流那是至关重要的。电流算小了，电线可能会过热，甚至引发火灾；电流算大了，又会造成资源浪费。所以啊，这电气计算电流公式可不能小瞧，得好好掌握。

就像上次我朋友装修房子，找了个不太靠谱的电工。结果那电工在计算电线能承受的电流时出了错，选的电线太细。后来朋友一用大功率电器，电线就发烫，吓得他赶紧重新找专业的人来整改，费了好大一番周折。

电气回路配线根数计算公式

电气回路配线根数计算公式

电气回路配线根数计算公式

在电气工程中，电气回路配线根数的计算是非常重要的，它直接影响到电路的安全性和稳定性。在进行电气回路配线时，需要根据具体的电路参数来计算所需的导线根数，以确保电路的正常运行和安全使用。本文将介绍电气回路配线根数的计算公式及其应用。

1. 电气回路配线根数计算公式。

电气回路配线根数的计算公式主要涉及到电流、电压、导线材料和环境温度等参数。一般来说，可以使用以下公式来计算电气回路配线的导线根数：

\[n = \frac{I \times L \times K}{S \times \Delta T}\]

其中，n表示导线根数，I表示电路中的电流，L表示导线的长度，K表示导线的系数，S表示导线的截面积，ΔT表示环境温度和导线温升之差。

2. 参数说明。

在上述公式中，各参数的含义如下：

电流（I），即电路中的电流值，单位为安培（A）。

导线长度（L），即导线的长度，单位为米（m）。

导线系数（K），即导线的系数，通常为1。

导线截面积（S），即导线的横截面积，单位为平方毫米（mm^2）。

环境温度和导线温升之差（ΔT），即环境温度和导线温升之差，单位为摄氏度（℃）。

3. 计算实例。 假设某一电路中的电流为20A，导线长度为50m，导线系数为1，导线截面积为4mm^2，环境温度和导线温升之差为30℃，那么根据上述公式可以计算出导线的根数：

\[n = \frac{20 \times 50 \times 1}{4 \times 30} = 8.33\]

由于导线的根数必须为整数，因此最终导线的根数为9根。

4. 应用实例。

在实际的电气回路配线中，可以根据上述公式来计算所需的导线根数。例如，在建筑物中进行电气回路配线时，可以根据建筑物的布局和电气设备的功率来计算所需的导线根数，以确保电路的正常运行和安全使用。另外，在工业生产中也需要进行电气回路配线，同样可以根据具体的电路参数来计算所需的导线根数，以满足电气回路的需求。
