高一生物必修一第一章光学显微镜的使用

考试是检测学生学习效果的重要手段和方法，考前需要做好各方面的知识储备。下面是店铺为大家整理的高一生物必修一第一章光学显微镜的使用知识点，希望对大家有所帮助!

高一生物必修一第一章光学显微镜的使用知识点梳理

一、高倍镜的使用步骤(尤其要注意第1和第4步)

1 在低倍镜下找到物象，将物象移至(视野中央)。

2 转动(转换器)，换上高倍镜。

3 调节(光圈)和(反光镜)，使视野亮度适宜。

4 调节(细准焦螺旋)，使物象清晰。

二、显微镜使用常识

1、调亮视野的两种方法(放大光圈)、(使用凹面镜)。

2、高倍镜：物象(大)，视野(暗)，看到细胞数目(少)。

低倍镜：物象(小)，视野(亮)，看到的细胞数目(多)。

3、 物镜与目镜

物镜：(有)螺纹，镜筒越(长)，放大倍数越大。

目镜：(无)螺纹，镜筒越(短)，放大倍数越大。

放大倍数越大视野范围越小视野越暗视野中细胞数目越少每个细胞越大

放大倍数越小视野范围越大视野越亮视野中细胞数目越多每个细胞越小

4、放大倍数=物镜的放大倍数х目镜的放大倍数

5、一行细胞的数目变化可根据视野范围与放大倍数成反比

计算方法：个数×放大倍数的比例倒数=最后看到的细胞数

如:在目镜10×物镜10×的视野中有一行细胞,数目是20个,在目镜不换物镜换成40×,那么在视野中能看见多少个细胞? 20×1/4=5

6、圆行视野范围细胞的数量的变化可根据视野范围与放大倍数的平方成反比计算!

如:在目镜为10×物镜为10×的视野中看见布满的细胞数为20个,在目镜不换物镜换成20×,那么在视野中我们还能看见多少个细胞?

20×(1/2)2=5

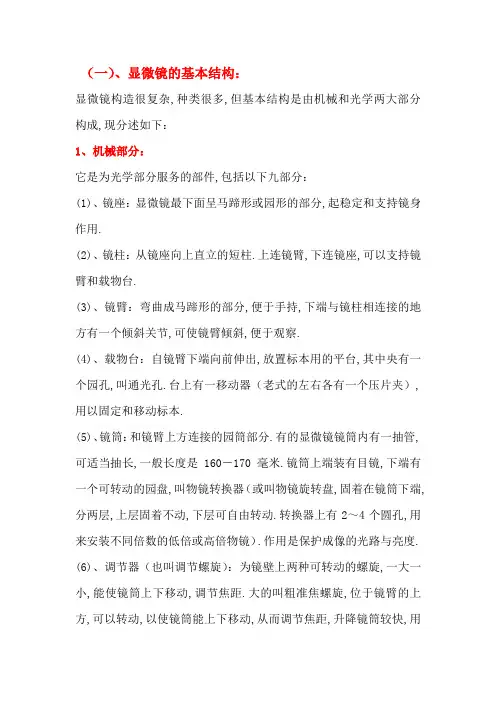

（一）、显微镜的基本结构：

显微镜构造很复杂,种类很多,但基本结构是由机械和光学两大部分构成,现分述如下：

1、机械部分：

它是为光学部分服务的部件,包括以下九部分：

(1)、镜座：显微镜最下面呈马蹄形或园形的部分,起稳定和支持镜身作用.

(2)、镜柱：从镜座向上直立的短柱.上连镜臂,下连镜座,可以支持镜臂和载物台.

(3)、镜臂：弯曲成马蹄形的部分,便于手持,下端与镜柱相连接的地方有一个倾斜关节,可使镜臂倾斜,便于观察.

(4)、载物台：自镜臂下端向前伸出,放置标本用的平台,其中央有一个园孔,叫通光孔.台上有一移动器（老式的左右各有一个压片夹）,用以固定和移动标本.

(5)、镜筒：和镜臂上方连接的园筒部分.有的显微镜镜筒内有一抽管,可适当抽长,一般长度是160－170毫米.镜筒上端装有目镜,下端有一个可转动的园盘,叫物镜转换器（或叫物镜旋转盘,固着在镜筒下端,分两层,上层固着不动,下层可自由转动.转换器上有2～4个圆孔,用来安装不同倍数的低倍或高倍物镜）.作用是保护成像的光路与亮度.

(6)、调节器（也叫调节螺旋）：为镜壁上两种可转动的螺旋,一大一小,能使镜筒上下移动,调节焦距.大的叫粗准焦螺旋,位于镜臂的上方,可以转动,以使镜筒能上下移动,从而调节焦距,升降镜筒较快,用于低倍镜对焦；小的叫细准焦螺旋,位于镜臂的下方,它的移动范围较粗准焦螺旋小,升降镜筒较慢,可以细调焦距.

(7)、倾斜关节：镜柱和镜臂交界处有一个能活动的关节.它可以使显微镜在一定的范围内后倾（一般倾斜不得超过45°）便于观察.但是在使用临时封片观察时,禁止使用倾斜关节,尤其是装片内含酸性试剂时严禁使用,以免污损镜体.

(8)、载物台：从镜臂向前方伸出的金属平台.呈方形或圆形,是放置玻片标本的地方.其中央具有通光孔,在通光孔的左右有一个弹性的金属压片夹,用来压住载玻片.较高级的显微镜,在载物台上常具有推进器,它包括夹片夹和推进螺旋,除夹住切片外,还可使切片在载物台上移动.

（一）、显微镜的基本结构：

显微镜构造很复杂,种类很多,但基本结构是由机械和光学两大部分

构成,现分述如下：

1、机械部分：

它是为光学部分服务的部件,包括以下九部分：(1)、镜座：显微镜最下面呈马蹄形或园形的部分,起稳定和支持镜身

作用.

(2)、镜柱：从镜座向上直立的短柱.上连镜臂,下连镜座,可以支持镜

臂和载物台.

(3)、镜臂：弯曲成马蹄形的部分,便于手持,下端与镜柱相连接的地方有一个倾斜关节,可使镜臂倾斜,便于观察.

(4)、载物台：自镜臂下端向前伸出,放置标本用的平台,其中央有一

个园孔,叫通光孔.台上有一移动器（老式的左右各有一个压片夹）,

用以固定和移动标本.

(5)、镜筒：和镜臂上方连接的园筒部分.有的显微镜镜筒内有一抽管,可适当抽长,一般长度是160－170毫米.镜筒上端装有目镜,下端有

一个可转动的园盘,叫物镜转换器（或叫物镜旋转盘,固着在镜筒下端,

分两层,上层固着不动,下层可自由转动.转换器上有2～4个圆孔,用

来安装不同倍数的低倍或高倍物镜）.作用是保护成像的光路与亮度.

(6)、调节器（也叫调节螺旋）：为镜壁上两种可转动的螺旋,一大一

小,能使镜筒上下移动,调节焦距.大的叫粗准焦螺旋,位于镜臂的上

方,可以转动,以使镜筒能上下移动,从而调节焦距,升降镜筒较快,用

于低倍镜对焦；小的叫细准焦螺旋,位于镜臂的下方,它的移动范围较

粗准焦螺旋小,升降镜筒较慢,可以细调焦距.

(7)、倾斜关节：镜柱和镜臂交界处有一个能活动的关节.它可以使显

微镜在一定的范围内后倾（一般倾斜不得超过45°）便于观察.但是

在使用临时封片观察时,禁止使用倾斜关节,尤其是装片内含酸性试剂时严禁使用,以免污损镜体.

(8)、载物台：从镜臂向前方伸出的金属平台.呈方形或圆形,是放置

玻片标本的地方.其中央具有通光孔,在通光孔的左右有一个弹性的

金属压片夹,用来压住载玻片.较高级的显微镜,在载物台上常具有推

进器,它包括夹片夹和推进螺旋,除夹住切片外,还可使切片在载物台上移动.

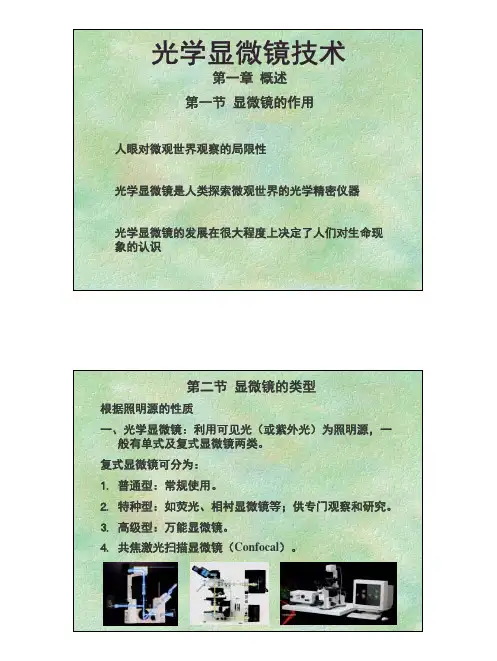

光学显微镜技术

第一章概述第一节显微镜的作用

人眼对微观世界观察的局限性

光学显微镜是人类探索微观世界的光学精密仪器

光学显微镜的发展在很大程度上决定了人们对生命现

象的认识

第二节显微镜的类型

根据照明源的性质

一、光学显微镜：利用可见光（或紫外光）为照明源，一

般有单式及复式显微镜两类。

复式显微镜可分为：

1.普通型：常规使用。

2.特种型：如荧光、相衬显微镜等；供专门观察和研究。

3.高级型：万能显微镜。

4.共焦激光扫描显微镜（Confocal）。

第三节光学显微镜的发展简史1625年法布尔提出显微镜的概念

1610年伽利略制造出具有物镜、目镜及镜筒的复式显微镜

1611年开普勒说明了显微镜的原理

1665年虎克制造出放大140倍的显微镜，提出“Cell”的概念

1684年惠更斯制造出双透镜目镜：惠更斯目镜

19世纪阿贝提出显微镜的完整理论

1902年艾夫斯建立了双目镜系统

1935年泽尼克发现了相衬原理，并因此获得诺贝尔奖

20世纪60年代微分干涉衬显微镜问世

20世纪80年代共焦激光扫描显微镜开始应用

第四节显微镜的基本光学原理

一、折射与折射率

光线的折射现象

物质的折射率

二、透镜的性能

凸透镜可以会聚光线

凹透镜可以发散光线

三、透镜的成像质量

象差：是指透镜所形成的象与理想象在形状、颜色等方面存在差异。

色差：由于不同的颜色光线折射率差异而形成的象差。

色差的校正（1）采用单色光为光源。

（2）利用透镜的性质。

四、显微镜的成象（几何成象）原理

利用凸透镜成象原理

物镜成象：利用物体在凸透镜一倍焦距以外二倍焦距以内，成倒立的放

大的实象。

目镜成象：是利用物体在凸透镜一倍焦距以内，成正立的放大的虚象。显微镜成象原理：

第二章、显微镜的主要光学技术参数

第一节数值孔径（Numerical Aperture，

NA）

数值孔径（NA）是物镜前透镜与被检物体间介质的折射率（η）和孔径角

（u）半数正弦的乘积。

用公式表示：NA= ηsin u/2

数值孔径代表了物镜或聚光镜光通量的大小，是衡量物镜或聚光镜性能高低
