效验码：/√√√√√投闭锁重合开入结果√√√零序Ⅰ段投入距离保护投入项目复归开入打印开入双回线相继速动不对称故障相继速动项目结果√零序Ⅳ段投入零序Ⅲ段投入√√(2)开出检查:合格/＞500＞300＞3004.开入开出接点检查(1)开入检查
低周保护投入零序Ⅱ段投入操作回路信号回路开入回路跳合回路回路测量值＞200＞500电压回路＞2003.绝缘摇测试验（使用1000V摇表对地摇测，单位为MΩ）电流回路57.7757.7557.72/57.7557.7457.7657.755.0025.0034.9995.0025.0015.0025.003（2）精度检查（电流单位为A，电压单位为V）模拟正常运行情况，所加电压57.74,电流为5A。5.005DSPCPUUxUcUbUa3I00.012/0.0050.0170.0180.0130.0110.0120.0020.0050.0030.0020.0030.0033I0IcIbIa项目DSPCPU0.0030.002IcIbIa项目2.零漂及精度检查（1）零漂检查（电流单位为A，电压单位为V）UxUcUbUa（7）装置电源空开型号：B4DC操作电源空开型号：B4DC 交流电压空开型号：B2（1）装置面板无划痕、无损坏、机箱固定牢国可靠、无明显变形现象；（2）面板按键灵活，液晶显示完好，面板指示灯指示正确；（3）后排端子接线正确、无松脱，保护装置的背板接线无松脱、无断线；（4）各插件上的元器件外观完好,印刷电路无烧毁现象,芯片插紧可靠；（5）各插件位置正确,固定良好、无松动现象；（6）装置型号：软件版本：RCS-941AV2.004F69110KV微机线路保护实验报告回路名称:110KV代卫线151实验日期:2008.03.071.装置一般性检查0.95ZZD11.05ZZD10.95ZZDP21.05ZZDP20.95ZZDP31.05ZZDP3
（4）相电流过负荷相电流过负荷定值=5A，TGFH=5S。

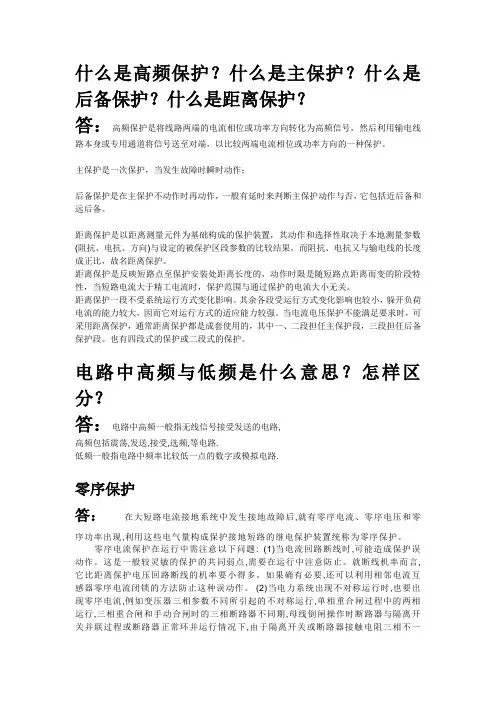

什么是高频保护？什么是主保护？什么是后备保护？什么是距离保护？
答：高频保护是将线路两端的电流相位或功率方向转化为高频信号，然后利用输电线路本身或专用通道将信号送至对端，以比较两端电流相位或功率方向的一种保护。
主保护是一次保护，当发生故障时瞬时动作；
后备保护是在主保护不动作时再动作，一般有延时来判断主保护动作与否，它包括近后备和远后备。
距离保护是以距离测量元件为基础构成的保护装置，其动作和选择性取决于本地测量参数(阻抗、电抗、方向)与设定的被保护区段参数的比较结果，而阻抗、电抗又与输电线的长度成正比，故名距离保护。
距离保护是反映短路点至保护安装处距离长度的，动作时限是随短路点距离而变的阶段特性，当短路电流大于精工电流时，保护范围与通过保护的电流大小无关。
距离保护一段不受系统运行方式变化影响。其余各段受运行方式变化影响也较小，躲开负荷电流的能力较大，因而它对运行方式的适应能力较强。当电流电压保护不能满足要求时，可采用距离保护，通常距离保护都是成套使用的，其中一、二段担任主保护段，三段担任后备保护段。也有四段式的保护或二段式的保护。
电路中高频与低频是什么意思？怎样区分？
答：电路中高频一般指无线信号接受发送的电路,
高频包括震荡,发送,接受,选频,等电路.
低频一般指电路中频率比较低一点的数字或模拟电路.
零序保护
答： 在大短路电流接地系统中发生接地故障后,就有零序电流、零序电压和零序功率出现,利用这些电气量构成保护接地短路的继电保护装置统称为零序保护。
零序电流保护在运行中需注意以下问题: (1)当电流回路断线时,可能造成保护误动作。这是一般较灵敏的保护的共同弱点,需要在运行中注意防止。就断线机率而言,它比距离保护电压回路断线的机率要小得多。如果确有必要,还可以利用相邻电流互感器零序电流闭锁的方法防止这种误动作。 (2)当电力系统出现不对称运行时,也要出现零序电流,例如变压器三相参数不同所引起的不对称运行,单相重合闸过程中的两相运行,三相重合闸和手动合闸时的三相断路器不同期,母线倒闸操作时断路器与隔离开关并联过程或断路器正常环并运行情况下,由于隔离开关或断路器接触电阻三相不一致而出现零序环流,以及空投变压器时产生的不平衡励磁涌流,特别是在空投变压器所在母线有中性点接地变压器在运行中的情况下,可能出现较长时间的不平衡励磁涌流和直流分量等等,都可能使零序电流保护启动。 (3)地理位置靠近的平行线路,当其中一条线路故障时,可能引起另一条线路出现感应零序电流,造成反方向侧零序方向继电器误动作。如确有此可能时,可以改用负序方向继电器,来防止上述方向继电器误判断。
2010年220kV仿真事故评分标准

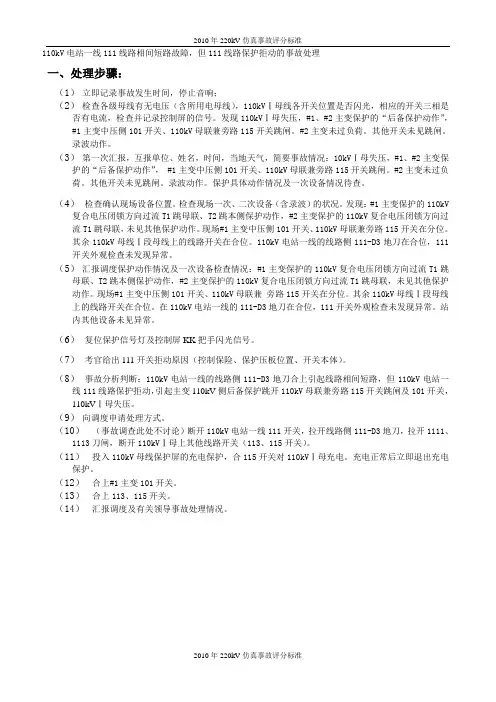

2010年220kV仿真事故评分标准 110kV电站一线111线路相间短路故障，但111线路保护拒动的事故处理
一、处理步骤：
（1） 立即记录事故发生时间，停止音响；
（2） 检查各级母线有无电压（含所用电母线），110kVⅠ母线各开关位置是否闪光，相应的开关三相是否有电流，检查并记录控制屏的信号。发现110kVⅠ母失压，#1、#2主变保护的“后备保护动作”，
#1主变中压侧101开关、110kV母联兼旁路115开关跳闸。#2主变未过负荷。其他开关未见跳闸。录波动作。
（3） 第一次汇报，互报单位、姓名，时间，当地天气，简要事故情况：10kVⅠ母失压，#1、#2主变保护的“后备保护动作”， #1主变中压侧101开关、110kV母联兼旁路115开关跳闸。#2主变未过负荷。其他开关未见跳闸。录波动作。保护具体动作情况及一次设备情况待查。
（4） 检查确认现场设备位置。检查现场一次、二次设备（含录波）的状况。发现：#1主变保护的110kV复合电压闭锁方向过流T1跳母联、T2跳本侧保护动作，#2主变保护的110kV复合电压闭锁方向过流T1跳母联，未见其他保护动作。现场#1主变中压侧101开关、110kV母联兼旁路115开关在分位。其余110kV母线Ⅰ段母线上的线路开关在合位。110kV电站一线的线路侧111-D3地刀在合位，111开关外观检查未发现异常。
（5） 汇报调度保护动作情况及一次设备检查情况：#1主变保护的110kV复合电压闭锁方向过流T1跳母联、T2跳本侧保护动作，#2主变保护的110kV复合电压闭锁方向过流T1跳母联，未见其他保护动作。现场#1主变中压侧101开关、110kV母联兼 旁路115开关在分位。其余110kV母线Ⅰ段母线上的线路开关在合位。在110kV电站一线的111-D3地刀在合位，111开关外观检查未发现异常。站内其他设备未见异常。

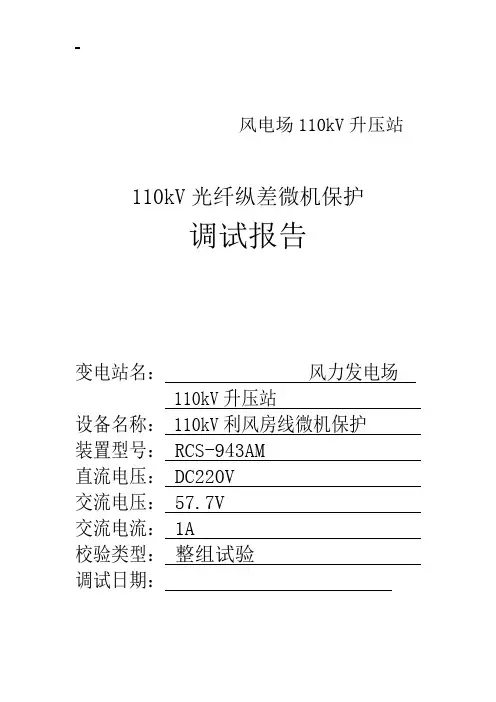

风电场110kV升压站
110kV光纤纵差微机保护
调试报告
变电站名： 风力发电场
110kV升压站
设备名称： 110kV利风房线微机保护
装置型号： RCS-943AM
直流电压： DC220V
交流电压： 57.7V
交流电流： 1A
校验类型： 整组试验
调试日期：
一、外观检查：
装置外观无破损、划伤，机箱及面板表面处理，喷涂均匀，字符清晰，紧固件无破损，安装牢固。
各回路对地及相互间绝缘电阻≥20MΩ。
二、上电检查：
1.各插件外观焊接良好，所有芯片插接紧。
2.液晶显示正常，按键灵活，版本号：3.00，校验码：EF51。
3.装置外形端正，无损坏和变形现象。
4.保护装置的各部件固定良好，无松动现象。
三、零漂及采样线性度检查：
1.零漂：
IA IB IC I0 UA UB UC UX
0.001 0.003 0.002 0.002 0.001 0.001 0.001 0.002
2.采样线性度：
IA IB IC I0 UA UB UC UX
外加量 0.2A 0.2A 0.2A 0.2A 11.5V 11.5V 11.5V 11.5V
330 0 210 0 90 0 330 0 0 0 240 0 120 0 0 0
显示值 0.203A 0.201A 0.199A 0.202A 11.52V 11.52V 11.51V 11.51V
330 0 210 0 90 0 330 0 0 0 240 0 120 0 0 0
