一起10kV断路器拒动事故分析

开关柜断路器拒动原因与分合闸线圈故障分析

开关柜断路器在供电系统中起着非常重要的作用，它能够在电路出现故障时快速切断电源，保护电气设备和人身安全。有时候断路器会出现拒动现象，即无法分合闸操作。那么，开关柜断路器拒动的原因是什么呢？接下来我们就一起来分析一下开关柜断路器拒动的原因以及如何分析分合闸线圈故障。

一、开关柜断路器拒动原因

1. 供电问题

开关柜断路器需稳定的供电才能正常运行，如果供电出现问题，比如电压过低或过高，就会导致断路器拒动。供电线路的接触不良、短路等问题也会影响到断路器的正常运行，引起拒动现象。

2. 机械问题

断路器内部的机械结构如果发生故障或损坏，也会导致拒动的情况发生。机械传动部件的损坏，弹簧的老化，都会影响到断路器的分合闸操作，造成拒动现象。

断路器的电气部件如果出现故障，也会导致拒动现象。分合闸线圈故障，控制电路故障，都会影响到断路器的分合闸操作。

二、分合闸线圈故障分析

1. 线圈烧毁

分合闸线圈长时间工作过载，或者受到外界电压冲击，都有可能导致线圈烧毁。在分析线圈故障时，需要检查线圈是否有烧毁的痕迹，比如焦黑的痕迹、熔化的铜线等。

2. 线圈接触不良

线圈的接触不良也是线圈故障的常见原因之一。在使用过程中，线圈的接线端子可能会松动或者氧化，导致线圈无法正常工作。在分析线圈故障时，需要检查线圈的接线端子是否牢固，是否有氧化现象。

3. 线圈线路故障

线圈的线路如果出现断路或短路，也会导致断路器的分合闸故障。对于线圈线路故障，需要对线路进行全面检查，找出故障点并及时修复。

开关柜断路器的拒动原因多种多样，可能是供电问题、机械问题、电气问题等因素导致的。而分合闸线圈故障也是造成拒动现象的常见原因之一。在日常维护中，需要仔细检查断路器的各个部分，及时发现并解决潜在故障，确保断路器能够正常运行，保障供电系统的安全可靠运行。

开关柜断路器拒动原因与分合闸线圈故障分析

摘要：对于电力系统而言,一旦发生设备或线路故障等情况,应立即由相关保护设备反馈并作用于断路器等开关装置,从而将故障设备或故障线路隔离,避免事故蔓延,确保不存在问题的线路可以正常运行。而如若断路器拒动,未能及时断开线路,则需要上一级开关响应动作,这样势必增加受影响用户范围,严重影响地区供电稳定性。

关键词：开关柜:断路器:拒动:分合闸线圈

引言：低压万能式断路器作为低压电网运行系统中的关键设备，拥有“控制”和“保护”双重职责，断路器的运行可靠性直接关系到电力系统的可靠运行，因此其日常维护至关重要。断路器操作附件中分合闸线圈回路作为断路器分合动作的主控制回路，其正常工作是断路器整体运行的关键保证，但其日常运行维护主要的检测方法依旧为主观检测，通过人为观察分合闸线圈及其连锁机械结构外观、回路是否断线等肉眼可辨识的故障，对于内部含有的隐性机械问题依旧不易检测。当分合闸线圈回路出现异常时，轻则导致分合闸电磁铁动作延迟，断路器分合闸性能下降，重则直接造成线圈烧毁，断路器分合闸失败，以至于造成严重事故。

1电气故障原因与应对措施分析

1.1分合闸线圈故障。分闸回路辅助开关触点使用不当。对于分闸动作回路通常设有一延时闭合触点,其目的主要是确保断路器在执行合闸操作时如若出现短路则可以有充足时间实现脱扣。而实际中当断路器合闸时间远短于分闸时间,断路器未及时有效脱扣时已经合闸到位。该情况下,分闸控制回路延时触点将失去其意义。开关机构故障也有可能造成分合闸线圈损毁。断路器灭弧室内导电杆导向板损毁,继而造成电杆与原本运动轨迹发生偏离,当需要执行合闸操作时,导电杆无法正常运行,在反作用力作用下,线圈铁芯过载,长时间过载最终将造成线圈行,最终造成线圈烧坏。

1.2避免线圈烧毁措施分析。可以用一普通常开触点代替分闸回路延时闭合触点,并对辅助触点以及开关拐臂等部位螺丝、分合闸线圈固定情况等进行周期性排査,确保其工况良好。对于分合闸线圈铁芯也应进行及时检査,确保铁芯不存在卡涩情况。最后,应当对开关四连杆机构进行合理调节,对开关自由脱扣动作是否合理、低压动作实验是否达到要求等进行仔细排查。4事故处理状况断电之后检查发现主变没有任何问题，且本体和瓦斯绝缘油色谱显示也是正常的，直流电阻试验以及空载试验显示均没有问题。在检查东方线开关柜的时候发现，更换后的母线仓遭到破坏但是套管6支压力测试没有问题。在日常生活中，作为一名合格的检修人员，在故障发生的第一时间了解事故发生的具体信息，比方说事故发生前，电网的工作状况、故障发生位置以及所处的环境，只有这样才能精确的向有关部门汇报工作，进而进一步的提高解决问题的效率。此外，还要根据目前所掌握的信息对事故进行初步的判定，尽可能的把一些遇到的不良问题考虑进去，还要尽快的将故障发生地隔离开，以减少不良反应带来的影响。

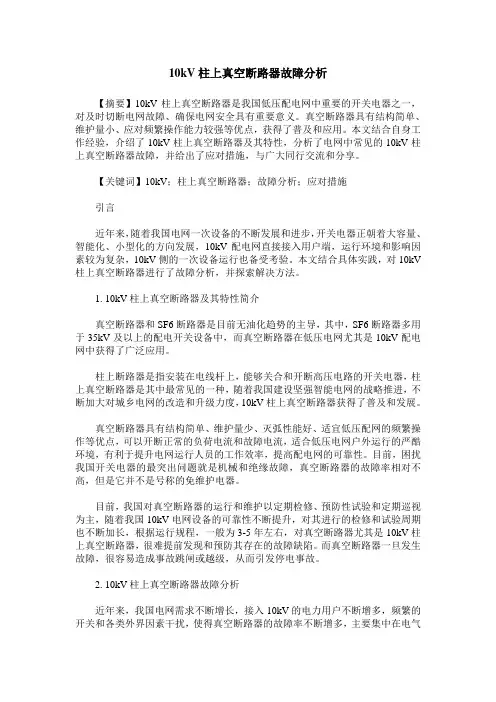

10kV柱上真空断路器故障分析

【摘要】10kV柱上真空断路器是我国低压配电网中重要的开关电器之一，对及时切断电网故障、确保电网安全具有重要意义。真空断路器具有结构简单、维护量小、应对频繁操作能力较强等优点，获得了普及和应用。本文结合自身工作经验，介绍了10kV柱上真空断路器及其特性，分析了电网中常见的10kV柱上真空断路器故障，并给出了应对措施，与广大同行交流和分享。

【关键词】10kV；柱上真空断路器；故障分析；应对措施

引言

近年来，随着我国电网一次设备的不断发展和进步，开关电器正朝着大容量、智能化、小型化的方向发展，10kV配电网直接接入用户端，运行环境和影响因素较为复杂，10kV侧的一次设备运行也备受考验。本文结合具体实践，对10kV柱上真空断路器进行了故障分析，并探索解决方法。

1. 10kV柱上真空断路器及其特性简介

真空断路器和SF6断路器是目前无油化趋势的主导，其中，SF6断路器多用于35kV及以上的配电开关设备中，而真空断路器在低压电网尤其是10kV配电网中获得了广泛应用。

柱上断路器是指安装在电线杆上，能够关合和开断高压电路的开关电器，柱上真空断路器是其中最常见的一种，随着我国建设坚强智能电网的战略推进，不断加大对城乡电网的改造和升级力度，10kV柱上真空断路器获得了普及和发展。

真空断路器具有结构简单、维护量少、灭弧性能好、适宜低压配网的频繁操作等优点，可以开断正常的负荷电流和故障电流，适合低压电网户外运行的严酷环境，有利于提升电网运行人员的工作效率，提高配电网的可靠性。目前，困扰我国开关电器的最突出问题就是机械和绝缘故障，真空断路器的故障率相对不高，但是它并不是号称的免维护电器。

目前，我国对真空断路器的运行和维护以定期检修、预防性试验和定期巡视为主，随着我国10kV电网设备的可靠性不断提升，对其进行的检修和试验周期也不断加长，根据运行规程，一般为3-5年左右，对真空断路器尤其是10kV柱上真空断路器，很难提前发现和预防其存在的故障缺陷。而真空断路器一旦发生故障，很容易造成事故跳闸或越级，从而引发停电事故。

案例一：**变电所合隔离开关地刀时误操作合上隔离开关

**年12月23日，**变电所执行110kv进线72-D3接地刀闸倒闸作业时，当班值班员疏忽大意，误将721隔离开关闭合，具体情况如下：

一、存在的问题

1.**变电所值班员业务水平较差，对所内设备不熟悉，未按标准化作业程序作业，没有执行“先确认设备后操作”的规定；助理值班员在值班员接令时没有在旁监听，不清楚命令内容，在倒闸作业过程盲目操作，没有做好互控；值班人员的违章作业是本次误操作的重要原因。

2.检修车间未按段安技科下发的《牵引变电所提报计划作业指导书》中的流程提报计划，没有提前一天给变电所转发工作票，致使变电所值班员对12月23日作业内容不清楚，没有做好相关准备工作，是造成此次误操作的重要原因。

3.供电车间对变电所的日常工作要求不严，业务指导不到位，是造成此次误操作的次要原因。

二、整改措施

1.各供电车间变电技术员要加大对变电所（开闭所）值班员的业务指导，提高值班员业务技能，并严格要求值班员按照标准化作业程序进行作业。

2.变电检修车间在变电所（开闭所）进行检修作业时，要按照《牵引变电所提报计划作业指导书》提报计划，并提前一天将工作

票转发变电所（开闭所）。变电所值班员根据工作票提前进行安全预想，做好作业准备工作。

3.变电所（开闭所）所长遇有特殊情况需暂时离开所内时，须得到供电车间技术员允许；长时间离开所内时需得到车间主任允许。

案例二：**开闭所撤除重合闸作业时误操作将相应馈线停电

**年4月6日，**开闭所发生值班员误操作断路器事件。有关情况如下：
