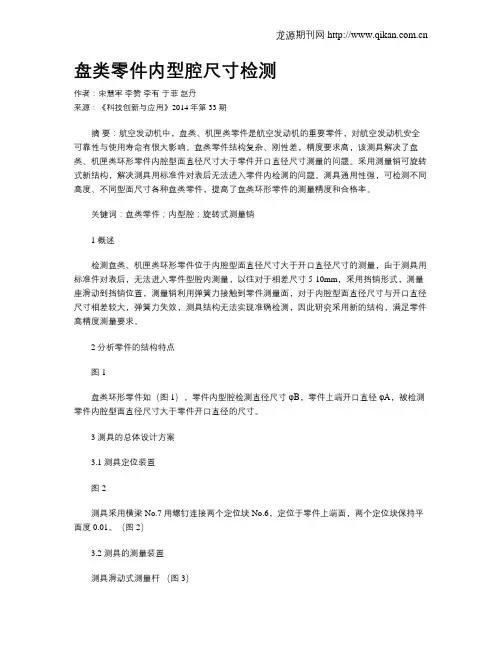

盘类零件内型腔尺寸检测

作者：宋慧军 李赞 李有 于菲 赵丹

来源：《科技创新与应用》2014年第33期

摘 要：航空发动机中，盘类、机匣类零件是航空发动机的重要零件，对航空发动机安全可靠性与使用寿命有很大影响。盘类零件结构复杂、刚性差，精度要求高，该测具解决了盘类、机匣类环形零件内腔型面直径尺寸大于零件开口直径尺寸测量的问题。采用测量销可旋转式新结构，解决测具用标准件对表后无法进入零件内检测的问题。测具通用性强，可检测不同高度、不同型面尺寸各种盘类零件，提高了盘类环形零件的测量精度和合格率。

关键词：盘类零件；内型腔；旋转式测量销

1 概述

检测盘类、机匣类环形零件位于内腔型面直径尺寸大于开口直径尺寸的测量，由于测具用标准件对表后，无法进入零件型腔内测量，以往对于相差尺寸5-10mm，采用挡销形式，测量座滑动到挡销位置，测量销利用弹簧力接触到零件测量面，对于内腔型面直径尺寸与开口直径尺寸相差较大，弹簧力失效，测具结构无法实现准确检测，因此研究采用新的结构，满足零件高精度测量要求。

2 分析零件的结构特点

图1

盘类环形零件如（图1），零件内型腔检测直径尺寸φB，零件上端开口直径φA，被检测零件内腔型面直径尺寸大于零件开口直径的尺寸。

3 测具的总体设计方案

3.1 测具定位装置

图2

测具采用横梁No.7用螺钉连接两个定位块No.6，定位于零件上端面，两个定位块保持平面度0.01。（图2）

3.2 测具的测量装置

测具滑动式测量杆 （图3） 龙源期刊网

测具的右端设计固定座No.8与横梁连接，套筒No.9与固定座No.8紧配合，测量杆No.10与套筒No.9滑配合，测量杆在弹簧No.11的作用下，接触零件测量表面，百分表表头接触到测量杆端面，反映相对标准件变化量。

科技创新　２０１４年第３３期ｌ科技创新与应用　

盘类零件内型腔尺寸检测　

宋慧军　李赞　李有　于菲　赵丹　

（中航工业沈阳黎明航空发动机（集团）有限责任公司工装制造厂，辽宁沈阳１１００４３）　

摘要：航空发动机中，盘类、机匣类零件是航空发动机的重要零件，对航空发动机安全可靠性与使用寿命有很大影响。盘类零　

件结构复杂、刚性差，精度要求高，该测具解决了盘类、机匣类环形零件内腔型面直径尺寸大于零件开口直径尺寸测量的问题。　

采用测量销可旋转式新结构，解决测具用标准件对表后无法进入零件内检测的问题。测具通用性强，可检测不同高度、不同型面　

尺寸各种盘类零件，提高了盘类环形零件的测量精度和合格率。　

关键词：盘类零件；内型腔；旋转式测量销　

１概述　

检测盘类、机匣类环形零件位于内腔型面直径尺寸大于开口直　

径尺寸的测量，由于测具用标准件对表后，无法进入零件型腔内测　

量，以往对于相差尺寸５－１０ｍｍ，采用挡销形式，测量座滑动到挡销　

位置，测量销利用弹簧力接触到零件测量面，对于内腔型面直径尺　

寸与开口直径尺寸相差较大，弹簧力失效，测具结构无法实现准确　

检测，因此研究采用新的结构，满足零件高精度测量要求。　

２分析零件的结构特点　

图１　

盘类环形零件如（图Ｉ），零件内型腔检测直径尺寸‘ｐＢ，零件上　

端开口直径‘ｐＡ，被检测零件内腔型面直径尺寸大于零件开１２１直径　

的尺寸。　

３测具的总体设计方案　

３．１测具定位装置　

图２　测具采用横梁Ｎｏ．７用螺钉连接两个定位块Ｎｏ．６，定位于零件　

上端面，两个定位块保持平面度０．０１。（图２）　

３．２测具的测量装置　

测具滑动式测量杆（图３）　

测具的右端设计固定座Ｎｏ．８与横梁连接，套筒Ｎｏ．９与固定座　

Ｎｏ．８紧配合，测量杆Ｎｏ．１０与套筒Ｎｏ．９滑配合，测量杆在弹簧Ｎｏ．　

１　１的作用下，接触零件测量表面，百分表表头接触到测量杆端面，　

反映相对标准件变化量。　

图３　

测具转动式测量杆（图４）　

测具的左端设计测量杆可旋转式，测量杆Ｎｏ．１２通过圆柱销　

型腔类零件的设计及其加工研究

第 1 页 共 34 页

xxxxxxx 大 学

毕业论文（设计）

论文题目 型腔类零件的设计及其加工研究

姓 名 xxx 学 号 xxxxxx

院 系 工学院 专 业 机械设计制造及其自动化

指导老师 xxx 职 称 xxxxx

中国·合肥

二 0一 五 年 五 月

型腔类零件的设计及其加工研究

第 2 页 共 34 页

目 次

1 引言.............................................................3

1.1 型腔类零件的传统加工方法....................................3

1.2 本文的主要研究内容..........................................3

2 型腔零件的三维建模...............................................4

2.1 零件的设计..................................................4

2.2 基于UG NX 8.5的建模........................................4

3 工艺分析.........................................................7

3.1 整体型腔的粗加工............................................8

3.2 型腔各个区域的半精加工......................................9
