Protel常用封装

Protel常用封装

元件类别 元件库中名称 常用封装

电阻 RES1、RES2 AXIAL0.3－AXIAL1.0

电阻排 RESPACK3、RESPACK4 DIP16

滑线变阻器 POT1、POT2 VR1－VR5

无极性电容 CAP RAD0.1－RAD0.4

电解电容 ELECTRO1、ELECTRO2 RB.2/.4－RB.5/1.0

（一般<100uF用RB.1/.2，100uF-470uF用RB.2/.4，>470uF用RB.3/.6）

电感 INDUCTOR AXIAL0.3

二极管 DIODE DIODE0.4（小功率）、DIODE0.7（大功率）

发光二极管 LED SIP2或DIODE0.4

光敏二极管 PHOTO DIODE0.7

三极管 NPN、NPN1、PNP、PNP1 TO-系列

大功率三极管 T0-3

中功率三极管 如果是扁平的用TO-220，如果是金属壳的 用TO-66

小功率三极管 TO-5，TO-46，TO-92A ，TO-92B

场效应管、MOS管 JFET、 MOSFET 可以用跟三极管一样的封装

光电耦合器 OPTOISO1 DIP4

光电耦合器 OPTOISO2 BNC

晶闸管 SCR TO-46

稳压管 DIODE SCHOTTKY DIODE0.4

电源稳压块 78系列如7805，7812，7820等 TO-126、TO-220

79系列有7905，7912，7920等

晶振 CRYSTAL XTAL1

整流桥 BRIDGE1、BRIDGE2 FLY4

74系列集成块 74* DIP4-－DIP64(数字为不连续偶数)

双列直插元件 DIP4-－DIP64(数字为不连续偶数)

555定时器 555 DIP8

熔断器 FUSE1、FUSE2 FUSE

单排多针插座 CON1—CON50（不连续） SIP2—SIP20（不连续）

PIN连接器（双排） 16PIN—50PIN（不连续） IDC16—IDC50（不连续）

4端单列插头 HEADER4 POWER4

双列插头 HEADER8×2 IDC16

D型连接器 DB9、DB15、D25、D37 DB9、DB15、D25、D37

变压器 TRANS* 封装在Transformers.lib库中

继电器 RELAY-* DIP*、SIP*等

单刀单掷开关 SW-SPST RAD*

按钮 SW-PB DIP4

电池 BATTERY RAD0.4

电铃 BELL RAD0.4

扬声器 SPEAKER RAD0.3

贴片电阻、贴片电容 0402、0603等封装尺寸与功率有关，通常0201<—>1/20W ；0402<—> 1/16W ；0603<—> 1/10W；0805 <—>1/8W ；1206 <—>1/4W

合集下载

Protel99se电子电气元器件符号集

Protel99se电子电气元器件符号集

1 Protel99SE电子电气元器件符号封装集

序号 元件名称 原理图内元件符号及名称 印刷板图内元件封装及名称

1 电阻(固定电阻)

RES2

AXIAL-0.3~1.0

2 可变电阻(微调电阻,可调电阻)

RES4

3 电位器

POT2

（VR-5）

VR-1~VR-5

4 电容(固定电容)

CAP

（RAD-0.4）

RAD-0.1~RAD-0.4

5 电解电容

ELECTOR1

（RB-.5/1.0）

RB-.2/.4~RB-.5/1.0

6 可变电容(可调电容)

CAPVAR 2 7 微调电容(半可变电容)

8 电感(空芯电感)

INDUCTOR

9 铁芯电感

INDUCTOR2

10 磁芯电感

11 变压器(铁芯)

TRANS1

12 带抽头的铁芯变压器

TRANS4

13 磁芯变压器(可微调)

14 NPN三极管

NPN1

（TO18）

TO18、TO220H、TO3、TO92A 15 PNP三极管

PNP1 3 16 二极管

DIODE

（DIODE-0.7）

DIODE-0.4~ DIODE-0.7

17 稳压管

ZENER3

18 发光二极管

LED

19 可控硅(单向)

SCR

20 三端稳压集成电路 Vin1GND2Vout3

VOLTREG

TO126V

21 555集成电路

TRIG2Q3R4CVolt5THR6DIS7VCC8GND1U?LM555

LM555

DIP-8 4 22 电池(组)

BATTERY

23 灯

LAMP

24 保险丝(熔断器)

FUSE1

25 继电器

RELAY-SPDT

26 扬声器

SPEAKER

27 开关

SW-SPST

28 按钮

SW-PB

29 天线

ANTENNA

30 接地符号

Bar Power ground

31 电源符号 +Vcc

protel99se元器件封装步骤

protel99se元器件封装步骤

protel99se元器件封装步骤

使用Protel 99SE进行元器件封装的一般步骤如下：

1. 打开Protel 99SE软件，在主菜单中选择“File”->"New"->"Library"，创建一个新的库文件。

2. 在新创建的库文件中添加需要封装的元件。可以通过“Browse”按钮找到已经设计好的元件，也可以手动绘制一个新的封装元件。对于后者，可能需要了解一定的PCB绘制知识。

3. 元件放置完成后，通过双击该元件或者右键选择属性(Properties)，在弹出的属性对话框中，可以看到封装信息已经被显示出来。

4. 如果需要进行一些基础的调整（如修改引脚编号、长度、角度等），可以在设计环境内直接对元件进行调整。这一步需要根据具体需求和绘图经验来操作。

5. 对完成封装的元件进行保存，并按照元件型号和封装方式建立文件夹进行分类管理。

6. 最后，将完成的封装元件导入到工程中，就可以开始根据需要进行使用了。

以上步骤仅供参考。如果遇到问题，可以参考Protel 99SE的官方教程或寻求专业人士帮助。

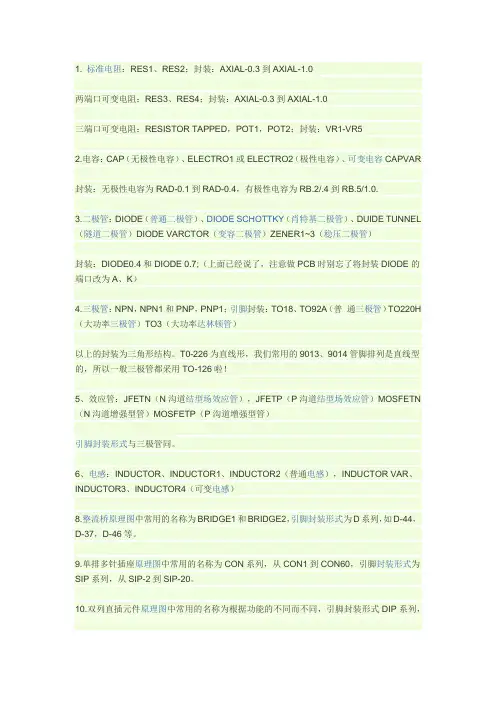

常见元器件封装类型

常见元器件封装类型

1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0

两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0

三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR5

2.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR

封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.

3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）

封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）

4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普 通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）

以上的封装为三角形结构。T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！

5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN（N沟道增强型管）MOSFETP（P沟道增强型管）

引脚封装形式与三极管同。

6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR VAR、INDUCTOR3、INDUCTOR4（可变电感）

8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。

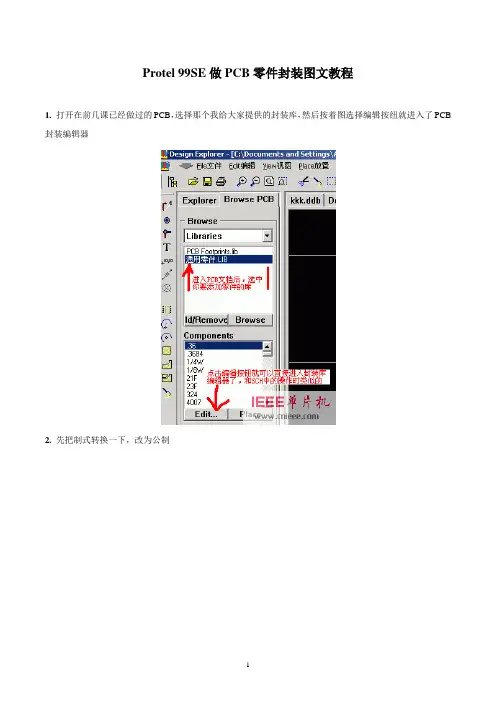

Protel 99SE做PCB零件封装图文教程
