风电场工程施工质量验评范围划分表

  • 格式：doc
  • 大小：637.50 KB
  • 文档页数：30

0 施工质量验评范围划分表

工 程 编 号

工 程 项 目

名 称 验收单位

控制点 质量验评及签证表编号 备 注 施工单位

监理单位 建设单位 单位工程 子单位工程 分部工程 子分部工程 分项工程 检验批 班

组 施

工 队 项目质检部

01～

40 ＃1~＃40风力发电机组工程 √ √ √ √ √ Q/GDW 183表3。0。18—4～8 每台风机为一个单位工程 00

01 地基与基础工程 √ √ √ √ √ DL/T5210.1表3.0.18—3

01 地基工程 DL/T5210.1表3。0.18—3

01 定位及高程控制 √ √ √ √ DL/T5210.1表3.0。18—2

01 定位及高程控制 √ √ √ √ H DL/T5210.1表5。2。1

02 挖方 √ √ √ √ DL/T5210。1表3。0.18-2

01 土方开挖 √ √ √ √ H DL/T5210。1表5.3.1

03 填方 √ √ √ √ DL/T5210。1表3.0.18-2

01 土方回填 √ √ √ √ S DL/T5210.1表5。3。2

02 风机基础工程 √ √ √ √ √ DL/T5210.1表3.0.18—3

1 工 程 编 号

工 程 项 目

名 称 验收单位

控制点 质量验评及签证表编号 备 注 施工单位

监理单位 建设单位 单位工程 子单位工程 分部工程 子分部工程 分项工程 检验批 班

组 施

工

队 项目质检部

01 基础垫层 √ √ √ √ DL/T5210.1表3.0.18—2

01 基础垫层 √ √ √ √ W DL/T5210.1表5.12。7

02 模板 √ √ √ √ DL/T5210。1表3.0。18—2

01 模板安装 √ √ √ √ W DL/T5210。1表5.10。1

02 模板拆除 √ √ √ √ W DL/T5210。1表5。10。3

03 钢筋 √ √ √ √ DL/T5210。1表3。0.18—2

01 钢筋加工 √ √ √ √ W DL/T5210.1表5。10。5

02 钢筋安装 √ √ √ √ H DL/T5210。1表5。10.6

04 混凝土 √ √ √ √ DL/T5210.1表3.0.18—2

01 混凝土原材料及配合比 √ √ √ √ W DL/T5210.1表5.10.7

02 混凝土施工 √ √ √ √ S DL/T5210.1表5.10。8

03 混凝土结构外观及尺寸偏差 √ √ √ √ H DL/T5210。1表5.10。9

2 工 程 编 号

工 程 项 目

名 称 验收单位

控制点 质量验评及签证表编号 备 注 施工单位

监理单位 建设单位 单位工程 子单位工程 分部工程 子分部工程 分项工程 检验批 班

组 施

工

队 项目质检部

05 接地装置安装 √ √ √ √ H DL/T5210.1表3.0。18-3

01 接地装置安装 √ √ √ √ H DL/T5210.1表6.15。19

03 箱变基础 √ √ √ √ √ DL/T5210.1表3.0。18—3

01 垫层 √ √ √ √

01 垫层 √ √ √ √ DL/T5210。1表5。12。7

02 砌筑工程 √ √ √ √

01 墙体砌筑 √ √ √ √ W DL/T5210.1表10.4。1

03 模板 √ √

01 模板安装 √ √ W DL/T5210.1表5.10.1

02 模板拆除 √ √ H DL/T5210.1表5。10。3

04 钢筋 √ √ DL/T5210.1表3。0。18-2

01 钢筋加工 √ √ W DL/T5210.1表5。10。5

02 钢筋安装 √ √ H DL/T5210。1表5.10.6

05 混凝土 √ √ DL/T5210.1表3.0.18-2

3 工 程 编 号

工 程 项 目

名 称 验收单位

控制点 质量验评及签证表编号 备 注 施工单位

监理单位 建设单位 单位工程 子单位工程 分部工程 子分部工程 分项工程 检验批 班

组 施

工

队 项目质检部

01 混凝土原材料及配合比 √ √ W DL/T5210。1表5.10.7

02 混凝土施工 √ √ √ S DL/T5210.1表5.10。8

03 混凝土结构外观及尺寸偏差 √ √ H DL/T5210。1表5.10.9

02 风力发电机组安装 √ √ √ √ √ FD/AZ-01

01 叶轮安装 √ √ √ √ FD/AZ-02

02 风机传动及液压系统安装 √ √ √ √ √ W FD/AZ-03

03 风机机舱及偏航系统安装 √ √ √ √ √ W FD/AZ-04

03 风力发电机组监控系统 √ √ √ √ √ FD/AZ-05

01 主控柜安装 √ √ √ √ W FD/AZ-06

02 就地控制柜安装 √ √ √ √ W FD/AZ-07

03 传感器及通讯电√ √ √ √ W FD/AZ—08

4 工 程 编 号

工 程 项 目

名 称 验收单位

控制点 质量验评及签证表编号 备 注 施工单位

监理单位 建设单位 单位工程 子单位工程 分部工程 子分部工程 分项工程 检验批 班

组 施

工

队 项目质检部

缆安装

04 塔架安装 √ √ √ √ √ FD/AZ-09

01 塔架安装 √ √ √ √ S FD/AZ—10

05 电缆线路施工 √ √ √ √ √ DL/5161.1-表4.0.2

01 电缆管配制及敷设 H、S DL/5161。5-表1。0。2

02 电缆敷设 DL/5161。5—表2.0.2

DL/5161。5—表2.0。4

03 电力电缆终端制作及安装 √ √ √ √ W DL/5161。5-表3.0。2

04 电力电缆中间头制作及安装 √ √ √ √ W DL/5161。5-表3.0。4

05 电缆防火与阻燃 √ √ √ √ W DL/5161。5-表5。0。2

06 箱式变压器安装 √ √ √ √ √ DL/T5161。1-表4。0。2

01 变压器本体安装 √ √ √ DL/T5161。3—表1。0。3-1

5 工 程 编 号

工 程 项 目

名 称 验收单位

控制点 质量验评及签证表编号 备 注 施工单位

监理单位 建设单位 单位工程 子单位工程 分部工程 子分部工程 分项工程 检验批 班

组 施

工

队 项目质检部

02 变压器检查 √ √ √ √ √ S DL/T5161.3-表1.0。3—2

03 变压器整体检查 √ √ √ √ S DL/T5161.3-表1.0。3-5

04 电气试验 √ √ 试验记录

05 箱式变压器带电试运 √ √ √ √ √ S DL/T5161。3—表4.0.9

07 防雷接地网施工 √ √ √ √ √ DL/T5161。1-表4.0.2

01 风机及箱变、分支箱接地网安装 √ √ √ √ √ H DL/T5161.6—表1。0.2

02 接地电阻测试报告 √ √ √ √ √ DL/T5161。6-表4。0.3

41 升压站设备安装调试 √ √ √ √ DL/T5161。1-表4。0。3

01 35kV高压配电装置设备安装 √ √ √ DL/T5161。1-表4。0。2

01 35kV高压配电装置安装 √ √ √ DL/T5161.1-表4.0.2

01 基础型钢安装 √ √ DL/T5161.8—表1。0.2

6 工 程 编 号

工 程 项 目

名 称 验收单位

控制点 质量验评及签证表编号 备 注 施工单位

监理单位 建设单位 单位工程 子单位工程 分部工程 子分部工程 分项工程 检验批 班

组 施

工

队 项目质检部

02 高压开关柜安装 √ √ DL/T5161。8-表2。0。1

03 母线安装 √ √ √ √ √ H、S DL/T5161。4-表3。0.2

04 断路器检查 √ √ √ √ W DL/T5161。2—表3。0.2

05 二次回路检查接线 √ √ DL/T5161。8—表7.0.2

10 35kv配电装置带电试运 √ √ √ √ √ DL/T5161.1—表5。0。5。2

合集下载

施工质量验收与评定项目划分报审表

施工质量验收与评定项目划分报审表

施工质量验收及评定项目划分报审表

工程名称：大唐新能源臧家庄花园风电场一期工程 编号：DTZJZFD-FJ-XMHF-001

致_山东泰和建设管理有限公司 _______ 监理项目部：

现报上大唐新能源臧家庄花园风电场一期 工程施工质量验收及评定项

目划分表，请审查。

附件：大唐新能源臧家庄风电场施工质量验评范围划分表

施工项目部（章）：

项目经理：

日 期：

监理项目部审查意见:

监理项目部（章）：

总/专业监理工程师：

日 期： _____________

本表一式三份，建设单位、监理单位、承包单位各一份。

单位工程 子单位工程 分部工程 分项工程 检验批 施工单牛项目部、 勘测单位 设计单位 监理单位 建设单位

.0 □ 口 □ □ 厶

□ 1 O □ □ □

- □

□

□ □ 程 工

\!7 石

/_k 土

□

□ □

□ 制 控 程 高 及 位 定 □ n n

□

□ □

制 控 程 高 及 位 定 IX □ n □ 1 2

表 □ □ □ □ □ 丄 □

U

U U

挖 开 方 土

1 3

表 n n n 填 回 n

□

□ □ 1 填

回 匚 □ 匚 □ 2 3

表 n E0 □ □ □ n n

□ n □ 层

垫 □ 丄 n

□

□ □ 层

垫

□ n

n 7 2 1 5

表 □ □ □ 筋

冈 □ □ n

□

□ □ 工

加 筋

钢

□ n □ 5 a 55

表

□

□ □ 0 装

安 筋

钢 □ □ 6 a 55

表 □ □ □ 匚 □ n □

□ □ □ 0 装

安 板

模 □ □ □ 1 a 55

表 □ □ □ 匚 □ n 匚 □ 4 a 55

表 □ □

□ 土

凝 混 □ n □

土建验评划分(中水一局)

土建验评划分(中水一局)

中国水利水电第一工程局有限公司

中广核广西兴业龙安风电场道路、风机平台、风机基础、箱变基础工程

施工质量验收及评定范围划分表

批 准 人：

审 核 人：

编 制 人：

中国水利水电第一工程局有限公司

中广核广西兴业龙安风电场工程项目部

二0二0年三月 编制说明

本工程质量验收划分表依据：《风力发电场项目建设工程验收规程》（DL/T5191-2004）的验收划分原则，分为五个部分，分别为风力发电机组、升压站、线路、建筑、交通五大类，而每台风力发电机组的安装工程又分为风力发电机组基础、风力发电机组安装、风力发电机监控系统、塔架、电缆、箱式变电站、防雷接地网七个分部。

本工程质量验收划分五个部分验评执行的依据分别为：

1、风机基础、箱变基础执行《电力建设施工质量验收及评定规程第一部分：土建工程》（DL／T5210.1—2012）的有关规定。

2、升压站设备安装调试工程、防雷接地网、箱式变电站、电缆、风力发电机监控系统工程执行《电气装置安装工程质量检验及评定规程》（DL／T5161.1～17—2002）。

3、升压站土建执行《电力建设施工质量验收及评定规程第一部分：土建工程》（DL／T5210.1—2012）的有关规定。

4、集电线路工程执行《电气装置安装工程质量检验及评定规程》（DL／T5161.5—2002）

5、交通工程执行《公路工程质量检验评定标准》 (JTGF80/1-2004)。

6、风力发电机组安装、塔架工程执行厂家的有关技术执行标准。

7、单位工程项目划分的原则：按具有独立生产（使用）功能或独立施工条件的建筑物或构筑物进行划分。质量验收及评定范围主要包含四部分内容:工程编号、工程项目名称、验收单位、质量验评及签证表编号。

施工质量验收及评定范围划分报审表

施工质量验收及评定范围划分报审表

施工质量验收制度

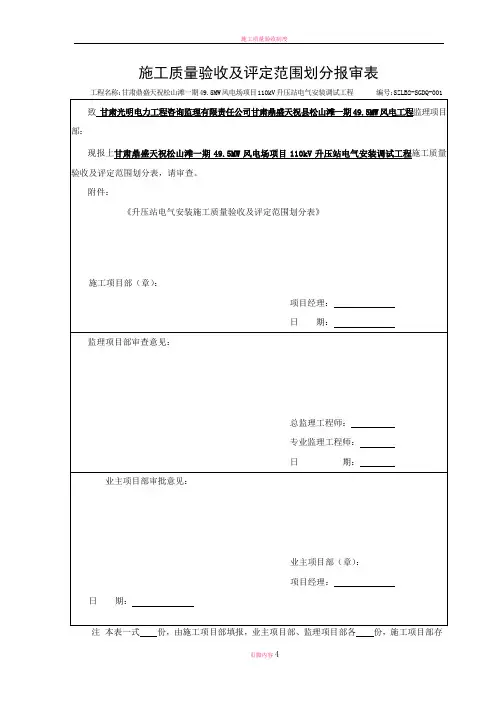

页脚内容4 施工质量验收及评定范围划分报审表
