破碎机类型 特点及适用范围

奔腾、和谐的世邦

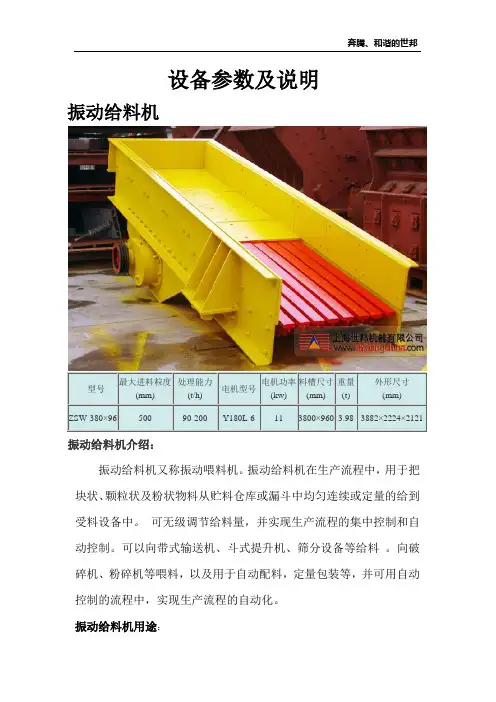

设备参数及说明

振动给料机

型号 最大进料粒度(mm) 处理能力(t/h) 电机型号 电机功率(kw) 料槽尺寸(mm) 重量

(t) 外形尺寸

(mm)

ZSW-380×96 500 90-200 Y180L-6 11 3800×960 3.98 3882×2224×2121

振动给料机介绍：

振动给料机又称振动喂料机。振动给料机在生产流程中，用于把块状、颗粒状及粉状物料从贮料仓库或漏斗中均匀连续或定量的给到受料设备中。 可无级调节给料量，并实现生产流程的集中控制和自动控制。可以向带式输送机、斗式提升机、筛分设备等给料 。向破碎机、粉碎机等喂料，以及用于自动配料，定量包装等，并可用自动控制的流程中，实现生产流程的自动化。

振动给料机用途： 奔腾、和谐的世邦

广泛用于冶金、煤矿、选矿、建材、化工、磨料等行业的破碎、筛分联合设备中。

振动给料机性能特点：

结构简单，喂料均匀，连续性能好，激振力可调；随时改变和控制流量，操作方便；偏心块为激振源，噪音低，耗电少，调节性能好，无冲料现象；若采用封闭式机身可防止粉尘污染，振动平稳、工作可靠、寿命长；可以调节激振力，可随时改变和控制流量，调节方便稳定；振动电机为激振源，噪声低、耗电小、调节性能好，无冲料现象。结构简单、运行可靠、调节安装方便、重量轻、体积小、维护保养方便，当采用封闭式结构机身时可防止粉尘污染。

振动给料机结构特点：

振动给料机结构简单，操作方便，不需润滑，耗电量小；可以均匀地调节给矿量；因此已得到广泛应用。一般用于松散物料。根据设备性能要求，配置设计时应尽量减少物料对槽体的压力，按制造厂要求，仓料的有效排口不得大于槽宽的四分之一，物料的流动速度控制在6-18m/min.对给料量较大的物料，料仓底部排料处 应设置足够高度的拦矿板； 为不影响给料机的性能，拦矿板不得固定在槽体上。为使料仓能顺利排出，料仓后壁倾角最好设计为55-65度。

序

号类型特点

主要形式有双肘简单摆动和复杂摆动两种。

优点：结构简单，工作可靠，外型尺寸小，自重较

轻，配置高度低，进料口尺寸大，排料口开度容易调

整，价格便宜。

缺点：衬板容易磨损，产品中针片状含量较高，处理

能力较低，一般需配置给料设备。

一般有重型和轻型两类，其动锥的支承方式又分普通

型和液压型两种。

优点：处理能力大，产品粒型好，单位产品能耗低，

大中型机可挤满给料，无需配备给料机。

缺点：结构复杂，外型尺寸大，机体高，自重大，维

修复杂，土建工程量大，价格昂贵，允许进料尺寸

小，大中型机要设排料缓冲料仓。

3颚式旋回机具有颚式破碎机进料口大、旋回破碎机处理能力高的

优点，但不宜破碎坚硬和粘性大的岩石。

有标准、中性、短头三种破碎腔，弹簧和液压两种支

承方式。

优点：工作可靠，磨损轻，扬尘少，不易过粉碎。

缺点：结构和维修都复杂，机体高，价格昂贵。

有单转子和双转子，单转子又有可逆和不可逆式，双

转子则有同向和异向转动等型式。砂石加工系统常用

单转子不可逆式破碎机。

优点：破碎比大，产品细，粒型好，产量高，能耗

低，结构简单。1颚式破碎机

2旋回破碎机

4圆锥破碎机

5反击式破碎

机

缺点：板锤和衬板容易磨损，更换和维修工作量大，

扬尘严重，不宜破碎塑性和粘性物料。

有单转子、双转子、可逆和不可逆式，捶式铰接和固

定式，单排、双排和多排圆盘等型式。砂石系统常用

的是单转子、铰接、多排圆盘的捶式破碎机。

优点：破碎比大，产品细，粒形好，产量高。

缺点：锤头易破损，更换维修量大，扬尘严重，不适

于破碎含水率在12%以上和粘性的物料。6捶式破碎机机适用范围

可用作中硬岩石的粗碎设备，应用

较少。能破碎各种硬度岩石，广泛用作各

型砂石加工系统的粗碎设备。小型

颚式破碎机亦可用作中碎设备。

重型适于破碎各种硬度岩石，轻型

适于破碎中硬以下岩石。一般用作

大型砂石加工系统的粗碎设备，小

型机亦可作为中碎。

适用于各种硬度岩石，是各型砂石

系统中最常用的中、细碎设备。

适用于破碎中硬岩石，用作中碎和

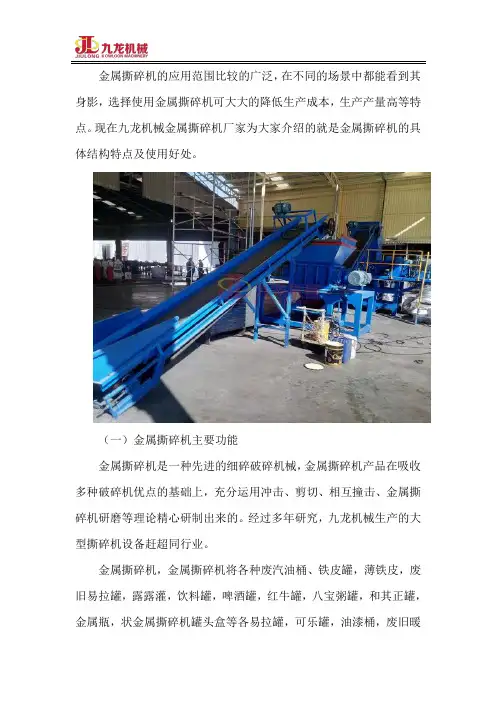

金属撕碎机的应用范围比较的广泛，在不同的场景中都能看到其身影，选择使用金属撕碎机可大大的降低生产成本，生产产量高等特点。现在九龙机械金属撕碎机厂家为大家介绍的就是金属撕碎机的具体结构特点及使用好处。

（一）金属撕碎机主要功能

金属撕碎机是一种先进的细碎破碎机械，金属撕碎机产品在吸收多种破碎机优点的基础上，充分运用冲击、剪切、相互撞击、金属撕碎机研磨等理论精心研制出来的。经过多年研究，九龙机械生产的大型撕碎机设备赶超同行业。

金属撕碎机，金属撕碎机将各种废汽油桶、铁皮罐，薄铁皮，废旧易拉罐，露露灌，饮料罐，啤酒罐，红牛罐，八宝粥罐，和其正罐，金属瓶，状金属撕碎机罐头盒等各易拉罐，可乐罐，油漆桶，废旧暖

气片，废薄铁皮，月饼盒，罐头盒等各种金属通过撕碎机的剪切相互挤压，撕碎成符合要求的片状物料，从而减少运输成本，并提高废铁投炉炼铁得速度。物料在撕碎腔内可得到充分而有效的细碎，产量高、能耗低、效率高、出料细碎均匀。并且在使用该设备时，噪声低、无污染，操作简单、维护方便，还扩大了应用范围。

（二）金属撕碎机适用范围

金属撕碎机比较其他撕碎机设备的优势，在于该设备的撕碎范围较广，别的设备都是分类型的来加工物品，而金属撕碎机却是除了可以撕碎金属外，还可以撕碎木材、橡胶、轮胎、塑料、纸张等的物品。用于金属进行撕碎的设备，我们通常称之为金属撕碎机，常见的金属材料有，易拉罐、油漆桶、废弃金属块、废弃金属制品、废弃自行车、废弃摩托车、废弃家电等等，这些都可以成为金属撕碎机撕碎的原材

料。

整个撕碎机的核心的部件就是刀具，该配件在强切削力和高温下工作，同时与切屑与工件表面产生剧烈摩擦，因此工作条件十分恶劣。为了让金属撕碎机具有良好的撕碎能力，要选用合适的材料，木材的硬度和金属的硬度是没办法比较的，所以木材撕碎机的刀片材质自然和金属撕碎机刀片的材质也是不一样的。

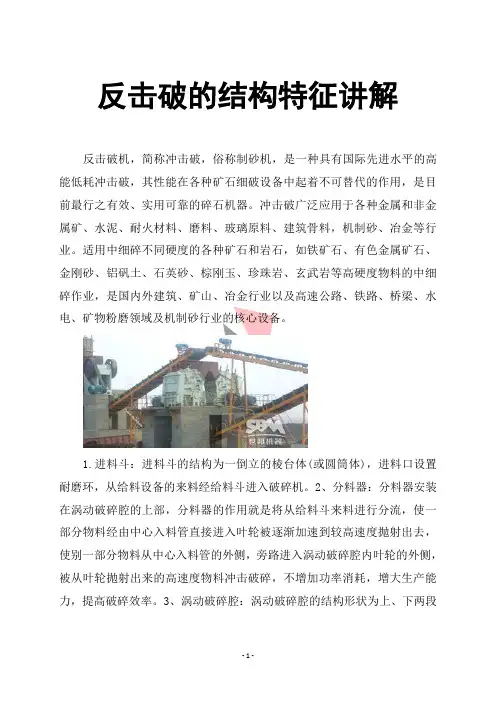

- 1 - 反击破的结构特征讲解 反击破机，简称冲击破，俗称制砂机，是一种具有国际先进水平的高能低耗冲击破，其性能在各种矿石细破设备中起着不可替代的作用，是目前最行之有效、实用可靠的碎石机器。冲击破广泛应用于各种金属和非金属矿、水泥、耐火材料、磨料、玻璃原料、建筑骨料，机制砂、冶金等行业。适用中细碎不同硬度的各种矿石和岩石，如铁矿石、有色金属矿石、金刚砂、铝矾土、石英砂、棕刚玉、珍珠岩、玄武岩等高硬度物料的中细碎作业，是国内外建筑、矿山、冶金行业以及高速公路、铁路、桥梁、水电、矿物粉磨领域及机制砂行业的核心设备。 1.进料斗：进料斗的结构为一倒立的棱台体(或圆筒体)，进料口设置耐磨环，从给料设备的来料经给料斗进入破碎机。2、分料器：分料器安装在涡动破碎腔的上部，分料器的作用就是将从给料斗来料进行分流，使一部分物料经由中心入料管直接进入叶轮被逐渐加速到较高速度抛射出去，使别一部分物料从中心入料管的外侧，旁路进入涡动破碎腔内叶轮的外侧，被从叶轮抛射出来的高速度物料冲击破碎，不增加功率消耗，增大生产能力，提高破碎效率。3、涡动破碎腔：涡动破碎腔的结构形状为上、下两段

- 2 - 圆柱体组成的环形空间，叶轮在涡动破碎腔内高速旋转，涡动破碎腔内也能驻留物料，形成物料衬层，物料的破碎过程发生在涡动破碎腔内，由物料衬层将破碎作用涡动破碎腔壁隔开，使破碎作用仅限于物料之间，起到耐磨自衬的作用。观察孔是观察叶轮流道发射口处耐磨块的磨损情况及涡动破碎腔顶部衬板的磨损情况，反击破机工作时必须将观察孔密封关严。分料器固定在涡动破碎腔的上部圆柱段。叶轮高速旋转产生产流，在涡动破碎腔内通过分料器、叶轮形成内部自循环系统。4、叶轮：叶轮结构由特殊材料制作的一空心圆柱体，安装在主轴总成上端轴头上，用圆锥套和键联接传递钮距，高速旋转，叶轮是立式冲击破碎机的关键元件。物料由叶轮上部分料器的中心入料管进入叶轮的中心。由叶轮中心的布料锥体将物料均匀的分配到叶轮的各个发射流道，在发射流道出口，安装有特殊材料制成的耐磨块，可以更换。叶轮将物料加速到60-75m/s速度抛射出去，冲击到涡动破碎腔内的物料衬层，进行强烈的自粉碎，在锥帽和耐磨块之间装有上、下流道板，保护叶轮不受磨损。5、主轴总成：主轴总成安装在底座上，用以传递电动机经由三角皮带传来的动力及支撑叶轮旋转运动。主轴总成由轴承座、主轴、轴承等组成。 随着城市绿色经济的快速发展，低碳已经成为了城市经济发展的主旋律，为了迎合城市经济发展的需求，矿山机械行业也积极的转变经济发展方式，采用绿色生产工艺流程进行技术研发制造，成功的推动了城市经济的发展。破碎机是选矿、制砂、水泥生产线中的前锋，对物料的破碎将很大程度上决定最终成品的质量。我国很多对水泥原料石灰石的破碎大多选择的是河南机械生产的反击破碎机、颚式破碎机，反击破碎机等设备，这些设备之所以倍受青睐就是因为科技含量高、智能化操作明显。反击破碎机主要是靠冲击作用来破碎物料的.破碎过程大致是这样的，物料进入破碎
