ST烧录软件操作说明

单片机烧录软件使用说明

一、简介

单片机烧录软件是一种用于将程序固化到单片机芯片中的工具软件。它通过将程序代码转换为机器码，并将其加载到单片机中，从而实现单片机的功能。本文将介绍单片机烧录软件的使用方法和注意事项，帮助用户顺利完成烧录工作。

二、软件安装

在使用单片机烧录软件前，首先需要将其安装到计算机上。一般来说，烧录软件都有一个安装向导，用户只需按照向导的提示一步步完成安装即可。

安装完成后，用户可以在计算机的“开始”菜单或桌面上找到烧录软件的快捷方式，双击打开软件。

三、连接硬件

在进行单片机烧录之前，需要将计算机与单片机进行连接。一般来说，需要将单片机芯片插入一个烧录器，然后将烧录器连接到计算机上。连接时需要注意以下几点：

1.确保单片机与烧录器的插座对应正确，避免插倒。

2.注意连接方式，有些烧录器需要通过USB线连接到计算机上，而有些烧录器则需要通过串口线连接。

3.如果使用的是USB连接方式，需要安装对应的USB驱动程序。

四、选择目标单片机型号 五、导入程序代码

在选择目标单片机型号后，用户可以导入需要烧录的程序代码。一般来说，程序代码的格式可以是汇编语言格式、C语言格式或其他支持的格式。用户只需将代码文件或工程文件导入到烧录软件中即可。

导入程序代码后，用户可以查看代码文件的内容，确认是否正确无误。

六、配置烧录参数

在进行单片机烧录前，用户需要对烧录参数进行配置。烧录参数主要包括烧录速度、芯片供电方式、编程模式等。不同的单片机烧录软件可能会有不同的参数配置方式，用户需要根据烧录软件的操作界面进行设置。

在配置烧录参数时，用户需要根据单片机型号和所需功能进行选择。有些参数具有默认值，用户可以根据需要进行修改。

七、开始烧录

在确认烧录参数正确无误后，用户可以点击“开始烧录”按钮，启动烧录过程。

在烧录过程中，用户需要保持单片机与烧录器的连接稳定，避免拔插或移动。如果中途发生了意外断开连接的情况，用户需要重新连接并重新开始烧录。

STM32烧录的常⽤⽅式

stm32烧录常⽤的⽅式⼀般为ST-LINK(或者J-tag)下载仿真和ISP下载

⼀、仿真器下载

仿真器分为J-TAG和SWD仿真，SWD仿真只需要4根线（VCC、GND、CLK、DATA）就可以了，传输速率也相当更快，是仿真调试的⾸选。仿真器的软件设置⽹上⼀⼤堆，这⾥不再赘述。J-TAG仿真⽤到的线较多，博主也没记住到底⽤了⼏根线，但是通⽤型强。

⼆、ISP下载

介绍：MCU在出⼚前，在芯⽚中嵌⼊了BootLoad程序（⽤FPGA做的？），作⽤是将做串⼝转SPI通信，芯⽚内部的存储芯⽚FLASH的接⼝为SPI，这其实是变相的SPI烧录，只是SPI接⼝配置不⽅便，⽽常⽤的串⼝配置很⽅便，所有通过这个程序转换，就可以⽤串⼝烧录程序到内部FLASH中了。

STM32的启动⽅式：

BOOT1=x BOOT0=0 从⽤户闪存启动，这是正常的⼯作模式。 BOOT1=0 BOOT0=1 从系统存储器启动，即所说的ISP⽅式烧录，这种模式启动的程序功能由⼚家设置。

BOOT1=1 BOOT0=1 从内置SRAM启动，这种模式可以⽤于调试。

　系统存储器是⼀块独⽴的rom，⽤来存储启动代码，实现通过串⼝、usb、⽹⼝等对单⽚机的烧写。

烧录程序步骤

在计算机的USB口中插入USB转串口板。并用杜邦线连接好VCC、GND、RXD、TXD引脚。

1、 USB驱动安装完毕后请检查USB转串口的端口号，并记下端口号

2、打开烧录软件文件夹下面的STC_ISP_V483.exe程序，出现如下界面：

按界面提示步骤1的MCUType选择 STC90C52RC单片机。

步骤2中打开程序文件为用Keil4编写并编译成为Hex文件后的程序文件

步骤3中com端口选择1中的USB转换的COM口，最高波特率设置为2400

步骤4按默认值不变。选择12T/单倍速。

步骤5选择Download/下载

在出现正在尝试与MCU/单片机握手连接时打开板子的电源开关。握手成功后开始自动下载程序，最后下载完成即烧录完毕。

若出现故障，请检查线路连接，调低串口的波特率并重试几次。

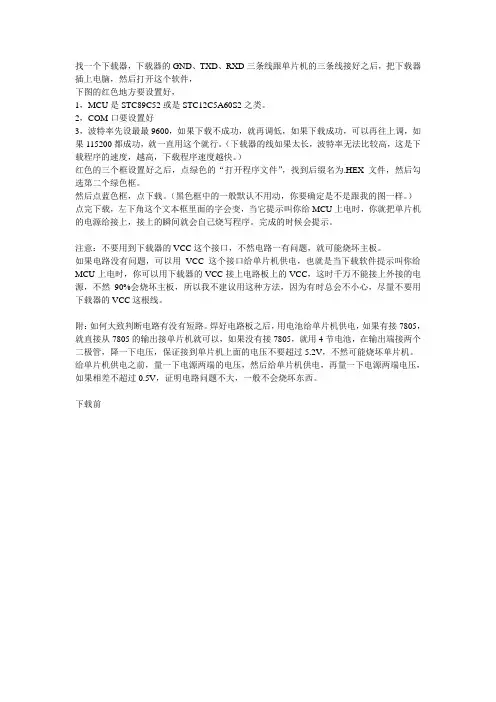

找一个下载器，下载器的GND、TXD、RXD三条线跟单片机的三条线接好之后，把下载器插上电脑，然后打开这个软件，

下图的红色地方要设置好，

1，MCU是STC89C52或是STC12C5A60S2之类。

2，COM口要设置好

3，波特率先设最最9600，如果下载不成功，就再调低，如果下载成功，可以再往上调，如果115200都成功，就一直用这个就行。（下载器的线如果太长，波特率无法比较高，这是下载程序的速度，越高，下载程序速度越快。）

红色的三个框设置好之后，点绿色的“打开程序文件”，找到后缀名为.HEX文件，然后勾选第二个绿色框。

然后点蓝色框，点下载。（黑色框中的一般默认不用动，你要确定是不是跟我的图一样。）

点完下载，左下角这个文本框里面的字会变，当它提示叫你给MCU上电时，你就把单片机的电源给接上，接上的瞬间就会自己烧写程序。完成的时候会提示。

注意：不要用到下载器的VCC这个接口，不然电路一有问题，就可能烧坏主板。

如果电路没有问题，可以用VCC这个接口给单片机供电，也就是当下载软件提示叫你给MCU上电时，你可以用下载器的VCC接上电路板上的VCC，这时千万不能接上外接的电源，不然90%会烧坏主板，所以我不建议用这种方法，因为有时总会不小心，尽量不要用下载器的VCC这根线。

附：如何大致判断电路有没有短路。焊好电路板之后，用电池给单片机供电，如果有接7805，就直接从7805的输出接单片机就可以，如果没有接7805，就用4节电池，在输出端接两个二极管，降一下电压，保证接到单片机上面的电压不要超过5.2V，不然可能烧坏单片机。

给单片机供电之前，量一下电源两端的电压，然后给单片机供电，再量一下电源两端电压，如果相差不超过0.5V，证明电路问题不大，一般不会烧坏东西。

下载前

下图是下载中

下图是下载成功的界面
