功率mosfet工作原理

高压mos管工作原理

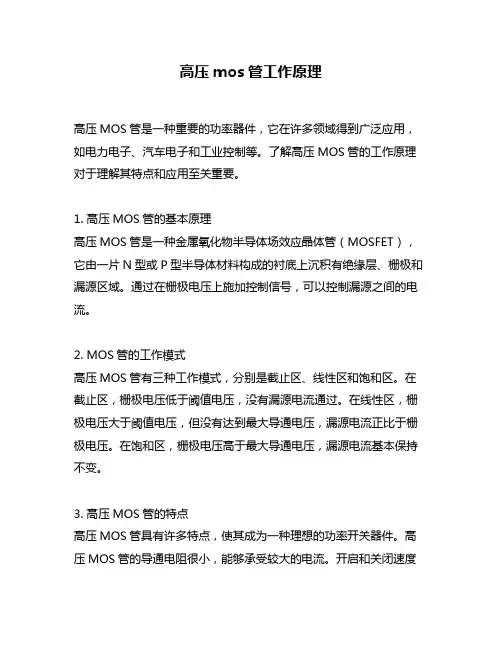

高压MOS管是一种重要的功率器件，它在许多领域得到广泛应用，如电力电子、汽车电子和工业控制等。了解高压MOS管的工作原理对于理解其特点和应用至关重要。

1. 高压MOS管的基本原理

高压MOS管是一种金属氧化物半导体场效应晶体管（MOSFET），它由一片N型或P型半导体材料构成的衬底上沉积有绝缘层、栅极和漏源区域。通过在栅极电压上施加控制信号，可以控制漏源之间的电流。

2. MOS管的工作模式

高压MOS管有三种工作模式，分别是截止区、线性区和饱和区。在截止区，栅极电压低于阈值电压，没有漏源电流通过。在线性区，栅极电压大于阈值电压，但没有达到最大导通电压，漏源电流正比于栅极电压。在饱和区，栅极电压高于最大导通电压，漏源电流基本保持不变。

3. 高压MOS管的特点

高压MOS管具有许多特点，使其成为一种理想的功率开关器件。高压MOS管的导通电阻很小，能够承受较大的电流。开启和关闭速度快，响应时间短，适合高频应用。高压MOS管可以实现较高的耐压能力，能够承受大电压而不损坏。

4. 高压MOS管的应用

高压MOS管在各种电路设计中起到重要作用。它可以作为功率开关，控制电流的导通和截断，用于驱动电机、开关电源和逆变器等。高压MOS管还可以用作电压稳定器、电流源和温度传感器等。

5. 高压MOS管的优缺点分析

高压MOS管有许多优点，如低导通电阻、快速开关速度和较高的耐压能力。然而，它也存在一些缺点，如静态功耗较高和灵敏度较低。在特定的应用场景下，需要综合考虑这些优缺点。

总结：

通过对高压MOS管的工作原理进行深入的探讨，我们了解到它是一种重要的功率器件，应用广泛。高压MOS管的工作模式包括截止区、线性区和饱和区，具有导通电阻小、开关速度快和耐压能力强等特点。它在功率电子领域有着广泛的应用，如电机驱动、逆变器和开关电源等。我们也需要注意高压MOS管的一些缺点，以便在实际应用中做出相应的优化。高压MOS管的工作原理不仅仅是理论知识，对于电子工程师和相关领域的从业人员来说，深入理解和掌握其工作原理是非常重要的。高压MOS管的优缺点如下：

沟槽mosfet工作原理

沟槽MOSFET是一种常见的场效应管，它是一种三端设备，由沟道和控制栅组成。这种器件在许多电子设备中被广泛应用，如电源管理、功率放大和开关等。

沟槽MOSFET的工作原理是基于场效应。当电源电压施加到沟槽MOSFET的源极和漏极之间时，在沟道中形成一个负载载流子（电子或空穴）的通道。这个通道的电阻可以由控制栅的电压来调节。

当控制栅电压为零时，沟槽MOSFET处于关闭状态。这意味着沟道中没有载流子流动，电流无法通过器件。当控制栅电压增加时，被控制的电场会影响沟道中的载流子浓度。因此，低控制栅电压会导致较高的沟槽电阻，使沟槽MOSFET处于开启状态。

当控制栅电压逐渐增加时，沟槽MOSFET进入饱和区。在饱和区，沟道中的载流子浓度达到最大值，沟槽电阻最小。这意味着电流可以通过器件，MOSFET可用作电路中的开关和放大器。

沟槽MOSFET还具有一些优点，如低开关时延、低功耗和高速操作能力。它们在许多领域中取代了传统的双极性晶体管。

总结而言，沟槽MOSFET是一种基于场效应的三端设备，用于控制电流流动。它的工作原理是利用控制栅电场来调节沟槽中的载流子浓度，从而改变沟槽电阻。这种器件在电子设备中扮演着重要的角色，拥有许多优点，使其成为许多应用领域的理想选择。

Ｐrinｃiｐle of MOSFET

功率场效应管(Pｏwｅr MOＳFET)也叫电力场效应晶体管,就是一种单极型得电压控制器件,不但有自关断能力,而且有驱动功率小,开关速度高、无二次击穿、安全工作区宽等特点。由于其易于驱动与开关频率可高达５0０kHz,特别适于高频化电力电子装置,如应用于ＤC／DC变换、开关电源、便携式电子设备、航空航天以及汽车等电子电器设备中、但因为其电流、热容量小,耐压低,一般只适用于小功率电力电子装置。

一、电力场效应管得结构与工作原理

电力场效应晶体管种类与结构有许多种,按导电沟道可分为P沟道与N沟道,同时又有耗尽型与增强型之分。在电力电子装置中,主要应用N沟道增强型、

电力场效应晶体管导电机理与小功率绝缘栅MＯS管相同,但结构有很大区别、小功率绝缘栅MOS管就是一次扩散形成得器件,导电沟道平行于芯片表面,横向导电。电力场效应晶体管大多采用垂直导电结构,提高了器件得耐电压与耐电流得能力。按垂直导电结构得不同,又可分为2种:Ｖ形槽VVMOSFEＴ与双扩散ＶＤMＯSFET。

电力场效应晶体管采用多单元集成结构,一个器件由成千上万个小得MOSFET组成。N沟道增强型双扩散电力场效应晶体管一个单元得部面图,如图1(a)所示。电气符号,如图１(b)所示。

电力场效应晶体管有3个端子:漏极D、源极S与栅极G。当漏极接电源正,源极接电源负时,栅极与源极之间电压为0,沟道不导电,管子处于截止。如果在栅极与源极之间加一正向电压UGS,并且使UＧS大于或等于管子得开启电压UT,则管子开通,在漏、源极间流过电流ID。UGS超过UT越大,导电能力越强,漏极电流越大。

二、电力场效应管得静态特性与主要参数

Pｏwer ＭＯSFEＴ静态特性主要指输出特性与转移特性,与静态特性对应得主要参数有漏极击穿电压、漏极额定电压、漏极额定电流与栅极开启电压等。{{分页｝｝

1、 静态特性

power-mosfet原理

Power-MOSFET（功率金氧半场效应晶体管）是一种功率型半导体器件，可用于将电能从一种形式（例如直流电）转换为另一种形式（例如交流电）。其工作原理如下：

1. 结构：Power-MOSFET由P型基底和两个N型扩散区组成，形成PN结。扩散区之间存在一个绝缘层（通常是氧化硅），称为栅氧化物。栅极位于栅氧化物上方，这些区域是有源区（source）和栅极区（gate），有源区通过源极与基底连接，而栅极则与栅波形信号相连接。

2. 工作原理：在正向工作状态下，当应用正向电压时，由于两侧扩散区的导电性不同，形成了一个导电通道。通过应用门极电压来调节这个通道的电阻，从而控制源极和栅极之间的电流。

3. 开启过程：当施加正向电压到栅极区时，电子从扩散区注入到基底区域中，并通过基底区径流到源区域。这些电子形成了一个导电通道，从而允许电流从源区流向栅极区。

4. 关断过程：在施加负向电压到栅极区时，电子会与源区之间的正电荷发生排斥作用，从而阻止了电子进入基底区域。这导致源极和栅极之间的电流被阻断。

总之，Power-MOSFET的工作原理基于在不同电压下控制电流通过源极和栅极之间的导电通道的阻抗。这使得Power-MOSFET可以用于低电压和高电流应用中，如功率放大器、开关电源和交流电驱动器等。
