潮流计算

  • 格式：docx
  • 大小：15.33 KB
  • 文档页数：3

高斯-赛德尔法：

Matlab代码：

P2=0;

Q2=0;

P3=-1.0567;

Q3=-0.5447;

U10=1;

U20=1;

U30=1;

y10=0.00145-0.00744i;

y20=0.102i;

y30=0.102i;

y11=0.4368-11.4325i;

y12=-0.4353+11.4251i;

y13=0;

y21=y12;

y22=1.5681-17.0625i;

y23=-1.1328+5.7394i;

y31=y13;

y32=y23;

y33=1.1328-5.6374i;

Y1=[y11 y12 0];

Y2=[y21 0 y23];

Y3=[y31 y32 0];

m=50;

while m>0

A2=(P2-Q2*i)/U20;

A3=(P3-Q3*i)/U30;

U21=(A2/U20-Y2*[U10;U20;U30])/y22;

U20=U21;

U31=(A3/U30-Y3*[U10;U20;U30])/y33;

U30=U31;

m=m-1;

end

S1=U10*(Y1*[U10;U20;U30])';

S12=(U10^2)*y10'+U10*(U10'-U20')*y12';

S21=(U20^2)*y20'+U20*(U20'-U10')*y21';

dS12=S12+S21;

S23=(U20^2)*y20'+U20*(U20'-

U30')*y23';

S32=(U30^2)*y30'+U30*(U30'-U20')*y32';

dS23=S23+S32;

fprintf('高斯法计算结果：\n');

fprintf('U2的结果是：');

disp(U20);

fprintf('U3的结果是：');

disp(U30);

fprintf('节点1的功率为：');

disp(S1);

fprintf('节点12之间的功率损耗为：');

disp(dS12);

fprintf('节点23之间的功率损耗为：');

disp(dS23);

仿真计算结果：

高斯法计算结果：

U2的结果是：1.0214 - 0.0974i

U3的结果是：1.0159 - 0.2868i

节点1的功率为：1.1047 - 0.2796i

节点12之间的功率损耗为： -0.0232

- 0.2116i

节点23之间的功率损耗为： -0.1204

- 0.4084i 牛拉法：

Matlab代码：

P2=0;

Q2=0;

P3=-1.0567;

Q3=-0.5447;

Ue10=1;

Uf10=0;

Ue20=0.9;

Uf20=0;

Ue30=0.8;

Uf30=0;

y10=0.00145-0.00744i;

y20=0.102i;

y30=0.102i;

y11=0.4368-11.4325i;

y12=-0.4353+11.4251i;

y13=0;

y21=y12;

y22=1.5681-17.0625i;

y23=-1.1328+5.7394i;

y31=y13;

y32=y23;

y33=1.1328-5.6374i;

G11=0.4368;

B11=-11.4325;

G12=-0.4353;

B12=11.4251;

G13=0;

B13=0;

G21=G12;

B21=B12;

G22=1.5681;

B22=-17.0625;

G23=-1.1328;

B23=5.7394;

G31=G13;

B31=B13;

G32=G23;

B32=B23;

G33=1.1328;

B33=-5.6374;

G1=[G11 G12 G13];

G2=[G21 G22 G23];

G3=[G31 G32 G33];

B1=[B11 B12 B13];

B2=[B21 B22 B23];

B3=[B31 B32 B33];

m=50;

while m>0

syms eu20 f20 eu30 f30

syms f p v

eu=[1;eu20;eu30];

f=[0;f20;f30];

p =

[P2-eu20*(G2*eu-B2*f)-f20*(G2*f+B2*eu);Q2-f20*(G2*eu-B2*f)+eu20*(G2*f+B2*eu);P3-eu30*(G3*eu-B3*f)-f30*(G3*f+B3*eu);Q3-f30*(G3*eu-B3*f)+eu30*(G3*f+B3*eu)];

v = [eu20, f20, eu30,

f30];

R = jacobian(p,v);

J=subs(R,{eu20,f20,eu30,f30},[Ue20,Uf20,Ue30,Uf30]);

disp(J);

eu1=[1;Ue20;Ue30];

f1=[0;Uf20;Uf30];

F1=P2-Ue20*(G2*eu1-B2*f1)-Uf20*(G2*f1+B2*eu1);

F2=Q2-Uf20*(G2*eu1-B2*f1)+Ue20*(G2*f1+B2*eu1);

F3=P3-Ue30*(G3*eu1-B3*f1)-Uf30*(G3*f1+B3*eu1);

F4=Q3-Uf30*(G3*eu1-B3*f1)+Ue30*(G3*f1+B3*eu1);

J0=J\[F1;F2;F3;F4];

H=[Ue20;Uf20;Ue30;Uf30]-J0;

Ue20=H(1,1);

Uf20=H(2,1);

Ue30=H(3,1);

Uf30=H(4,1);

m=m-1;

end

U10=1;

U20=Ue20+i*Uf20;

U30=Ue30+i*Uf30;

S1=U10*([y11 y12

y13]*[U10;U20;U30])';

S12=(U10^2)*y10'+U10*(U10'-U20')*y12';

S21=(U20^2)*y20'+U20*(U20'-U10')*y21';

dS12=S12+S21;

S23=(U20^2)*y20'+U20*(U20'-U30')*y23';

S32=(U30^2)*y30'+U30*(U30'-U20')*y32';

dS23=S23+S32;

fprintf('牛拉法计算结果：\n');

fprintf('U2的结果是：');

disp(U20);

fprintf('U3的结果是：');

disp(U30);

fprintf('节点1的功率为：');

disp(S1);

fprintf('节点12之间的功率损耗为：');

disp(dS12);

fprintf('节点23之间的功率损耗为：');

disp(dS23); 仿真计算结果：

牛拉法计算结果：

U2的结果是：0.9026 - 0.0972i

U3的结果是：0.6697 - 0.2504i节点1的功率为：1.1544 + 1.0781i

节点12之间的功率损耗为： -0.0247

- 0.2911i

节点23之间的功率损耗为： -0.1401

- 0.5673i

合集下载

潮流计算的概念和基本原理

潮流计算的概念和基本原理

潮流计算的概‎念和基本原理‎

一、 潮流计算的意‎义

电力系统潮流‎的计算和分析‎是电力系统运‎行和规划工作‎的基础。运行中的电力‎系统，

通过潮流计算‎可以预知,随着各种电源‎和负荷的变化‎以及网络结构‎的改变,网络所有母线‎的电

压是否能‎保持在允许范‎围内，各种元件是否‎会出现过负荷‎而危及系统的‎安全，从而进一步

研‎究和制订相应‎的安全措施。规划中的电力‎系统，通过潮流计算‎，可以检验所提‎出的网络

规划‎方案能否满足‎各种运行方式‎的要求，以便制定出既‎满足未来供电‎负荷增长的需‎求，又

保证安全稳‎定运行的网络‎规划方案。

二、 潮流计算的基‎本概念

潮流计算的一‎般提法是：已知电力网络的结构和参数‎，已知各负荷点‎、电源点吸取或‎发

出的有功功‎率和无功功率‎（PQ节点），给定电压控制‎点的电压幅值‎和有功功率（PV节点），

对指定的一个‎平衡节点给定‎其电压幅值和‎相位角（Vθ点）,求解全网各节‎点电压幅值和‎相位

角，并进一步算出‎各支路的功率‎分布和网络损‎耗。求解潮流问题‎的基本方程式‎是节点功率平

‎衡方程。

三、 潮流计算的基‎本原理

1. 潮流计算的基‎本模型

1.1潮流方程

电力系统是由‎发电机、变压器、输电线路及负‎荷等组成，其中发电机及‎负荷是非线性‎

元件，但在进行潮流‎计算时，一般可以用接‎在相应节点上‎的一个电流注‎入量来代表。因此

潮流计算‎所用的电力网‎络系由变压器‎、输电线路、电容器、电抗器等静止‎线性元件所构‎

成，并用集中参数‎表示的串联或‎并联等值支路‎来模拟。结合电力系统‎的特点，对这样的线

性‎网络进行分析‎，普通采用的是‎节点法，节点电压与节‎点电流之间的‎关系

VYI

（1－1）

其展开式为

jn

jijiVYI



1 ),,3,2,1(ni

（1－2）

在工程实际中‎，已经的节点注‎入量往往不是‎节点电流而是‎节点功率，为此

必须应用‎联系节点电流‎和节点功率的‎关系式

潮流计算的数学模型

潮流计算的数学模型

潮流计算的数学模型

潮流计算是电力系统分析中的重要工具，用于计算电力系统中各节点的电压、相角和功率等参数。它是基于电力系统的拓扑结构和各个元件的参数，通过建立一组方程来求解电力系统的状态。以下是常见的潮流计算数学模型：

1. 平衡方程模型：潮流计算基于电力系统的节点平衡方程来描述电压和相角。对于每个节点，平衡方程描述了所有输入和输出功率与节点电压和相角之间的关系。平衡方程模型包括节点注入功率方程和节点电压双曲正切方程。

2. 潮流计算模型：潮流计算通过联立节点平衡方程和各个电力元件的电流-电压关系来构建数学模型。例如，对于发电机，可以使用恒定功率模型或恒定电压模型来描述节点注入功率与电压之间的关系。对于负载，可以通过恒阻抗模型或负载-电流-电压模型来描述注入功率。

3. 损耗模型：潮流计算中通常考虑线路和变压器的损耗。损耗模型可以通过考虑导线电阻和变压器损耗来计算整个系统的损耗。导线电阻一般使用欧姆定律来计算，变压器损耗可以使用参数化模型或更精细的绕组等效电路模型来计算。

4. 条件数模型：潮流计算中，条件数是一种用于描述数值稳定性的指标。条件数模型用于评估节点电压和相角的数值解的稳定性。较大的条件数表示数值解对小的输入变化非常敏感，可能导致数值不稳定。

上述模型仅是潮流计算中的一部分，实际的潮流计算模型可能会更复杂，会考虑更多的电力元件、拓扑结构、调节器和控制器等因素。潮流计算的数学模型是通过将电力系统的物理特性和电力元件的特性进行建模，通过求解方程组来得到电力系统的状态，从而辅助分析和运行电力系统。

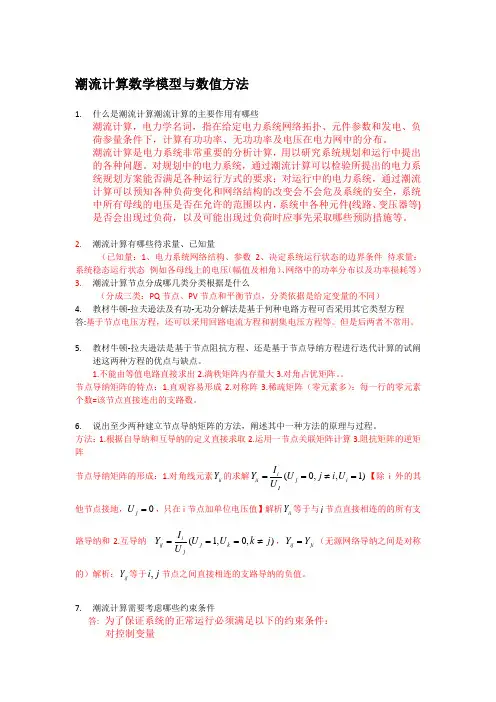

潮流计算简答题
