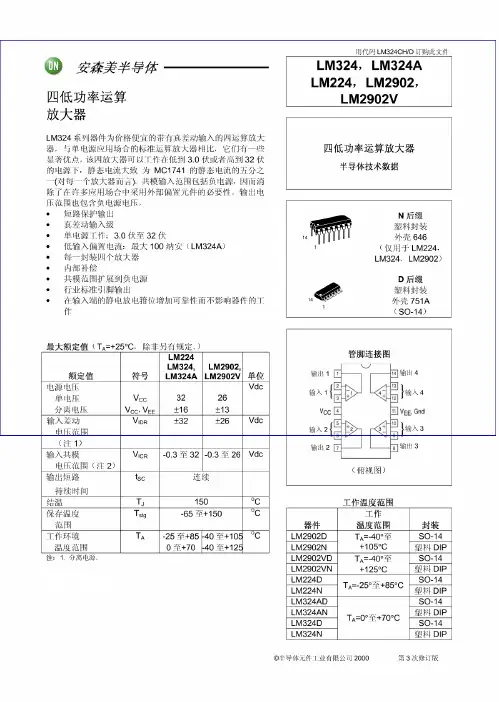

LM324中文资料

在A点输入的是50HZ的交流信号，由于是单电源供电，没有负电压，所以在运放的同向输入端加了一个2.5V的电压，这样的话，A点交流信号，抬高了2.5V，因为第一个运放是用来电压跟随器的，这样的话在第一个运放输出后，通过电容C58后，输入第二个运放的交流信号跟A点一样（因为抬高的2.5V，作为直流分量，被电容C58隔离掉了），还是比A点的交流信号抬高了2.5V（没有被电容C58隔离掉）

我觉得通过C58后信号还是抬高了2.5V，但原因不是因为C58没有滤除直流信号，C58的确把直流滤除了，但第二个放大器同向端也被抬高了2.5V，反馈过来导致反向端也被抬高2.5V，以致信号通过C58后仍然比A高2.5V。

电路其实可以这样，从理论上来说可以达到同样效果，就是C58换成导线，第二个运放同向端接地，但实际效果肯定不如原图好，会引入电源的误差。

左上角运放输入为V1,另一个输入为V2

Vo=(50K/50K)*(1+25K/60)*(V2-V1)

提问人的追问 2009-06-21 18:44

这个电路里面的电阻怎么算的能帮我解释下吗？谢谢了

回答人的补充 2009-06-21 20:38

左边2个运放的输出为Vo2-Vo1=(1+25K/(120/2))*(V2-V1)

要求2个25K的电阻一定相等。 右边那个运放的输出为Vo=(50K/50K)*(Vo2-Vo1)

要求左边2个电阻相等(设为R1)，右边2个电阻相等(设为R2)，

则输出一般表达式=(R2/R1)*(Vo2-Vo1)

将总的增益合理分配给2级即可。

LM324运算放大器应用

文章来源：本站整理 点击数： 更新时间：2008-5-8 【字体：小 大】

（欢迎光临中国IEEE，希望本文能对您有所帮助)

LM324运算放大器是一种经济合算的选择,尤其是在你需要施加地电平输入时。据称LM324的输出包含地电平在内,但其电流吸收能力很差,使其应用受到限制。在输出电压低于0.5V时,这种运算放大器的吸收电流范围仅为2~100mA。你可使用一个外部电流吸收电路,将可用输出电压降低到毫伏电平。在图1中,Q1、Q2和R3组成一个电流源,耗尽LM324的输出电流。R4是负载,需要4mA的吸收电流。本设计因其饱和电压低而使用2N2222晶体管。本设计的输出特性就是所增晶体管Q1和Q2的饱和特性。利用这个电流源,输出电压是线性的,直至降到地电平之上22 mV为止。图2和图3示出了输出特性。最低可用输出电压取决于负载（吸收）电流。当负载电流为0.5mA（R4=30 kΩ）时,输出电压是线性的,直至降到4mV为止。图4是在没有增加吸收电流源的情况下驱动R4（3.9 kΩ）的LM324的输出特性。这个电流源是LM324的恒定负载。你可以将一个未使用的运算放大器配置成一个电压比较器,以便在输出电压高于1V时切断这一电流源。

电压比较器基本原理及设计应用

本文主要介绍电压比较器基本概念、工作原理及典型工作电路，并介绍一些常用的电压比较器。

电压比较器(以下简称比较器)是一种常用的集成电路。它可用于报警器电路、自动控制电路、测量技术，也可用于V/F变换电路、A/D变换电路、高速采样电路、电源电压监测电路、振荡器及压控振荡器电路、过零检测电路等。

什么是电压比较器

简单地说，电压比较器是对两个模拟电压比较其大小(也有两个数字电压比较的，这里不介绍)，并判断出其中哪一个电压高，如图1所示。图1(a)是比较器，它有两个输入端：同相输入端(“+” 端) 及反相输入端(“-”端)，有一个输出端Vout(输出电平信号)。另外有电源V+及地(这是个单电源比较器)，同相端输入电压VA，反相端输入VB。VA和VB的变化如图1(b)所示。在时间0～t1时，VA>VB；在t1～t2时，VB>VA；在t2～t3时，VA>VB。在这种情况下，Vout的输出如图1(c)所示：VA>VB时，Vout输出高电平(饱和输出)；VB>VA时，Vout输出低电平。根据输出电平的高低便可知道哪个电压大。

如果把VA输入到反相端，VB输入到同相端，VA及VB的电压变化仍然如图1(b)所示，则Vout输出如图1(d)所示。与图1(c)比较，其输出电平倒了一下。输出电平变化与VA、VB的输入端有关。

图2(a)是双电源(正负电源)供电的比较器。如果它的VA、VB输入电压如图1(b)那样，它的输出特性如图2(b)所示。VB>VA时，Vout输出饱和负电压。

如果输入电压VA与某一个固定不变的电压VB相比较，如图3(a)所示。此VB称为参考电压、基准电压或阈值电压。如果这参考电压是0V(地电平)，如图3(b)所示，它一般用作过零检测。

比较器的工作原理

比较器是由运算放大器发展而来的，比较器电路可以看作是运算放大器的一种应用电路。由于比较器电路应用较为广泛，所以开发出了专门的比较器集成电路。

LM324集成芯片内部电路分析与典型应用

LM324是一款广泛应用于电子电路中的四运算放大器集成芯片。它具有四个独立运算放大器，以及相应的补偿电路，用于提供放大器的稳定性和性能。该芯片采用双电源供电，工作电压范围为+5V至+32V。LM324还具有很高的共模抑制比和宽带，适用于各种电路应用。

LM324集成芯片的内部电路主要包括四个运算放大器、输入级、输出级和补偿电路。四个运算放大器可以独立工作，每个放大器都具有一个反馈回路，通过控制输入电压和反馈元件，可以实现不同的功能和放大倍数。输入级负责将输入信号进行放大和标幺化，以适应后续电路的工作要求。输出级负责将放大器的输出信号进行电流放大和电压输出，以适应外部电路的连接。

1.信号传感器放大器：LM324可以作为传感器信号的放大器，用于放大和处理小信号。例如，用于温度传感器、压力传感器、光电传感器等。

2.滤波器：通过适当选择反馈元件和频率调节元件，可以将LM324设计为不同类型的滤波器，如低通滤波器、高通滤波器、带通滤波器等。

3.比较器：LM324可以作为比较器使用，用于比较输入信号与参考信号的大小。通过调整参考电压，可以实现不同的比较阈值和触发条件。

4.方波发生器：LM324结合一些外部元件，可以构成方波发生器电路。方波发生器常用于时钟信号发生、脉冲计数器等应用。

5.电压跟随器：通过将运算放大器的非反相输入端与输出端连接，可以实现电压跟随器功能。电压跟随器通常用于隔离电路和电源稳压器中。 6.麦克风前置放大器：LM324可以用于麦克风前置放大器电路，用于提供麦克风信号的放大和预处理。

除了上述应用，LM324还可以用于电池充电管理、计算器、功率放大器、电压比较等各种电子电路中。在应用过程中，设计者可以根据具体的要求，选择适当的反馈元件、外部元件和电源电压，以实现所需的功能和性能。

总之，LM324集成芯片具有四个独立运算放大器和相应的补偿电路，广泛应用于各种电子电路中。通过选择适当的电源电压和外部元件，LM324可以实现信号放大、滤波、比较、产生方波、电压跟随等功能。这使得LM324在电子行业中具有重要的地位和广泛的应用前景。

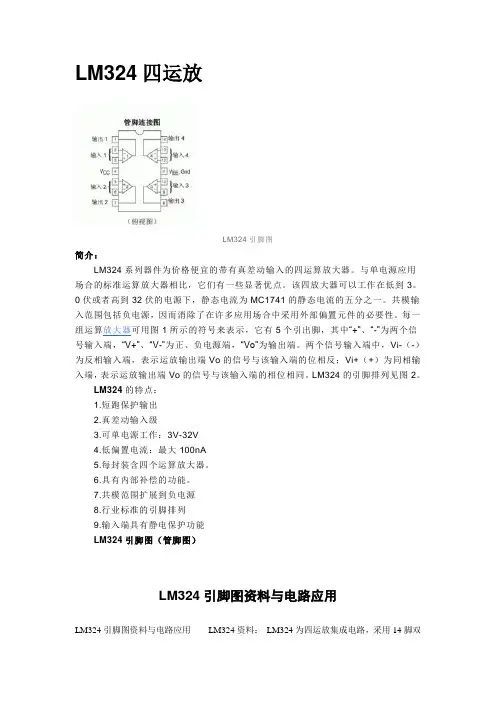

LM324四运放

LM324引脚图

简介：

LM324系列器件为价格便宜的带有真差动输入的四运算放大器。与单电源应用场合的标准运算放大器相比，它们有一些显著优点。该四放大器可以工作在低到3。0伏或者高到32伏的电源下，静态电流为MC1741的静态电流的五分之一。共模输入范围包括负电源，因而消除了在许多应用场合中采用外部偏置元件的必要性。每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。LM324的引脚排列见图2。

LM324的特点：

1.短跑保护输出

2.真差动输入级

3.可单电源工作：3V-32V

4.低偏置电流：最大100nA

5.每封装含四个运算放大器。

6.具有内部补偿的功能。

7.共模范围扩展到负电源

8.行业标准的引脚排列

9.输入端具有静电保护功能

LM324引脚图（管脚图）

LM324引脚图资料与电路应用

LM324引脚图资料与电路应用 LM324资料： LM324为四运放集成电路，采用14脚双列直插塑料封装。，内部有四个运算放大器，有相位补偿电路。电路功耗很小，lm324工作电压范围宽，可用正电源3～30V，或正负双电源±1．5V～±15V工作。它的输入电压可低到地电位，而输出电压范围为O～Vcc。它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互单独。每一组运算放大器可用如图所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。 LM324引脚排列见图1。2。 lm124、lm224和lm324引脚功能及内部电路完全一致。lm124是军品；lm224为工业品；而lm324为民品。由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等特点，因此他被非常广泛的应用在各种电路中。
