土方测量方案

土石方工程测量及计算

引言:

土石方工程是土地开发、交通、水利、建筑等项目中的重要组成部分，涉及到大量的测量和计算工作。准确的土石方测量和计算是确保土石方工程质量和进度的关键。本文将介绍土石方工程测量的方法和技术，以及相关的计算过程。

一、土石方工程测量

土石方工程测量是指对土石方体积、形状和位置等进行测量的过程。主要有以下几个方面的测量内容：

1. 地形测量

地形测量是土石方工程前期必不可少的工作，通过对工程所在地区地形的测量，可以确定土石方工程的规划、设计和施工方案。地形测量包括平面测量和高程测量两个方面，常用的测量方法有总站测量、平面坐标测量和高程测量仪测量等。

2. 原始土体测量 原始土体测量是对土地上现存的土体进行测量的过程，通过对原始土体的测量可以确定土石方工程的工作量和成本。原始土体测量一般包括土体的长度、宽度、高度和体积等测量参数，常用的测量方法有直尺测量、激光测距仪测量和测量软件辅助测量等。

3. 施工土体测量

施工土体测量是土石方工程施工过程中对土方体积和位置变化进行测量的过程。通过对施工土体的测量可以控制土方施工的质量和进度，以及进行材料的运输和采购。常用的测量方法有全站仪测量和导线测量等。

二、土石方工程计算

土石方工程计算是通过对土石方体积和密度等参数进行计算，从而确定土石方工程的工程量和成本。主要有以下几个方面的计算内容：

1. 土方体积计算 土方体积计算是对土石方工程中土质体积进行计算的过程。常用的计算方法有三角测量法、梯形法和椭圆面积法等。计算过程中需要考虑土方的开挖和填筑等因素，以及土方的倾片和收边等情况。

2. 复杂形状土方体积计算

复杂形状土方体积计算是对土石方工程中复杂形状土方的体积进行计算的过程。常用的计算方法有容积法、等高线法和边界法等。计算过程中需要绘制土方的等高线图和侧视图，以及进行区域面积的积分计算。

3. 土方质量计算

土方质量计算是对土石方工程中土方的质量进行计算的过程。常用的计算方法有体积法和密度法等。计算过程中需要考虑土方的湿度和含水率等因素，以及将体积换算为质量的关系。

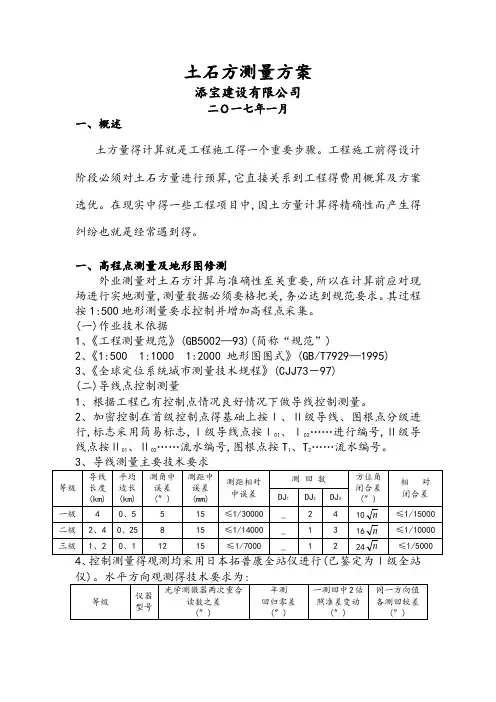

土石方测量方案

添宝建设有限公司

二Ｏ一七年一月

一、概述

土方量得计算就是工程施工得一个重要步骤。工程施工前得设计阶段必须对土石方量进行预算,它直接关系到工程得费用概算及方案选优。在现实中得一些工程项目中,因土方量计算得精确性而产生得纠纷也就是经常遇到得。

一、高程点测量及地形图修测

外业测量对土石方计算与准确性至关重要,所以在计算前应对现场进行实地测量,测量数据必须要格把关,务必达到规范要求。其过程按1:500地形测量要求控制并增加高程点采集。

(一)作业技术依据

1、《工程测量规范》(GB5002—93)(简称“规范”)

2、《1:500 1:1000 1:2000 地形图图式》(GB/T7929—1995)

3、《全球定位系统城市测量技术规程》(CJJ73－97)

(二)导线点控制测量

1、根据工程已有控制点情况良好情况下做导线控制测量。

2、加密控制在首级控制点得基础上按Ⅰ、Ⅱ级导线、图根点分级进行,标志采用简易标志,Ⅰ级导线点按Ⅰ01、Ⅰ02……进行编号,Ⅱ级导线点按Ⅱ01、Ⅱ02……流水编号,图根点按T1、T2……流水编号。

3、导线测量主要技术要求

等级 导线

长度

(km) 平均边长

(km) 测角中误差

(″) 测距中误差(mm) 测距相对中误差 测 回 数 方位角闭合差(″) 相 对

闭合差 DJ1 DJ2 DJ3

一级 4 0、5 5 15 ≤1/30000 _ 2 4 10n ≤1/15000

二级 2、4 0、25 8 15 ≤1/14000 _ 1 3 16n ≤1/10000

三级 1、2 0、1 12 15 ≤1/7000 _ 1 2 24n ≤1/5000

4、控制测量得观测均采用日本拓普康全站仪进行(已鉴定为Ⅰ级全站仪)。水平方向观测得技术要求为:

等级 仪器型号 光学测微器两次重合读数之差

(″) 半测

回归零差

(″) 一测回中2倍照准差变动(″) 同一方向值各测回较差(″)

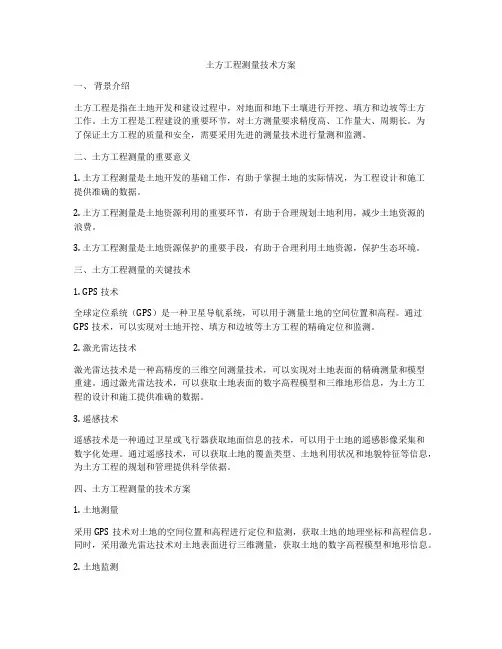

土方工程测量技术方案

一、 背景介绍

土方工程是指在土地开发和建设过程中，对地面和地下土壤进行开挖、填方和边坡等土方工作。土方工程是工程建设的重要环节，对土方测量要求精度高、工作量大、周期长。为了保证土方工程的质量和安全，需要采用先进的测量技术进行量测和监测。

二、土方工程测量的重要意义

1. 土方工程测量是土地开发的基础工作，有助于掌握土地的实际情况，为工程设计和施工提供准确的数据。

2. 土方工程测量是土地资源利用的重要环节，有助于合理规划土地利用，减少土地资源的浪费。

3. 土方工程测量是土地资源保护的重要手段，有助于合理利用土地资源，保护生态环境。

三、土方工程测量的关键技术

1. GPS技术

全球定位系统（GPS）是一种卫星导航系统，可以用于测量土地的空间位置和高程。通过GPS技术，可以实现对土地开挖、填方和边坡等土方工程的精确定位和监测。

2. 激光雷达技术

激光雷达技术是一种高精度的三维空间测量技术，可以实现对土地表面的精确测量和模型重建。通过激光雷达技术，可以获取土地表面的数字高程模型和三维地形信息，为土方工程的设计和施工提供准确的数据。

3. 遥感技术

遥感技术是一种通过卫星或飞行器获取地面信息的技术，可以用于土地的遥感影像采集和数字化处理。通过遥感技术，可以获取土地的覆盖类型、土地利用状况和地貌特征等信息，为土方工程的规划和管理提供科学依据。

四、土方工程测量的技术方案

1. 土地测量

采用GPS技术对土地的空间位置和高程进行定位和监测，获取土地的地理坐标和高程信息。同时，采用激光雷达技术对土地表面进行三维测量，获取土地的数字高程模型和地形信息。

2. 土地监测 采用GPS技术对土方工程施工现场进行实时监测，实现对土地开挖、填方和边坡等工程施工过程的精确定位和监测。同时，采用遥感技术对土地的覆盖类型和土地利用状况进行遥感影像采集和数字化处理，实现对土地资源的科学管理。

3. 数据处理

引言概述：

土石方测量方案是土木工程中重要的环节之一，主要目的是通

过测量和计算土石方工程的体积和面积，以便进行建设规划和预算

估算等工作。本文将以土石方测量方案为主题，分为五个大点进行

详细阐述，包括：测量仪器与工具、测量方法与流程、测量精度控

制、数据处理与分析、测量过程中的注意事项。

正文内容：

1.测量仪器与工具

1.1激光测距仪：介绍激光测距仪的原理和使用方法，以及如

何选择适合的仪器。

1.2全站仪：介绍全站仪的原理和使用方法，以及全站仪在土

石方测量中的应用。

1.3钢卷尺和量杆：介绍钢卷尺和量杆的使用方法，以及其在

测量中的准确性和可靠性。

1.4GPS定位系统：介绍GPS定位系统在土石方测量中的应用，

以及如何使用GPS系统进行位置定位。

2.测量方法与流程

2.1构建测量控制网：介绍如何建立合适的测量控制网，确保

测量结果的准确性。2.2三角测量法：详细介绍三角测量法的原理和使用方法，以

及注意事项。

2.3水准测量法：介绍水准测量法的原理和使用方法，以及如

何进行水准测量。

2.4图解法：介绍如何使用图解法进行土石方测量，以及图解

法的优缺点。

2.5数字化测量法：介绍数字化测量法的原理和使用方法，以

及数字化测量法在土石方测量中的应用。

3.测量精度控制

3.1测量精度的重要性：阐述测量精度对土石方工程的影响，

以及如何进行精度要求的分析和制定。

3.2控制误差的方法：介绍如何通过控制仪器误差、环境条件

和人为因素等来控制测量精度。

3.3重复测量与检验：详细介绍重复测量和检验的方法，以确

保测量结果的准确性和可靠性。

3.4数据采集与质量控制：阐述数据采集过程中的要点和注意

事项，以及对数据质量进行控制的方法。

3.5精度评定与报告：介绍如何评定测量精度的准确性，并相

应的测量报告。4.数据处理与分析

4.1数据收集与整理：介绍如何进行数据收集和整理，以及常

用的数据处理软件和工具。

4.2数据质量分析：详细阐述数据质量的分析方法，包括数据

精度、完整性和一致性等方面的评估。
