1 第一章绪论参考答案
一、判断题（正确的打√，错误的打×）
1. 不经挑选，调整和修配就能相互替换，装配的零件，装配后能满足使用性能要求，就是具有互换性的零件。 （ √）
2. 互换性原则中适用于大批量生产。 （ ╳ ）
3. 为了实现互换性，零件的公差应规定得越小越好。 （ ╳ ）
4. 国家标准中，强制性标准是一定要执行的，而推荐性标准执行与否无所谓。
（ ╳ ）
5. 企业标准比国家标准层次低，在标准要求上可稍低于国家标准。 （ ╳ ）
6. 厂外协作件要求不完全互生产。 （ ╳ ）
7. 装配时需要调整的零、部件属于不完全互换。 （ √ ）
8. 优先数系包含基本系列和补充系列，而派生系列一定是倍数系列。 （ ╳ ）
9. 产品的经济性是由生产成本唯一决定的。 （ ╳ ）
10. 保证互换的基本原则是经济地满足使用要求。 （ √ ）
11. 直接测量必为绝对测量。( × ) （绝对、相对测量：是否与标准器具比较）
12. 为减少测量误差，一般不采用间接测量。( √ )
13. 为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。( × )
14. 使用的量块数越多，组合出的尺寸越准确。(× )
15. 0~25mm千分尺的示值范围和测量范围是一样的。( √ )
16. 用多次测量的算术平均值表示测量结果，可以减少示值误差数值。( × )
17. 某仪器单项测量的标准偏差为σ=0.006mm，若以9次重复测量的平均值作为测量结果，其测量误差不应超过0.002mm。( × 误差＝X－X0 )

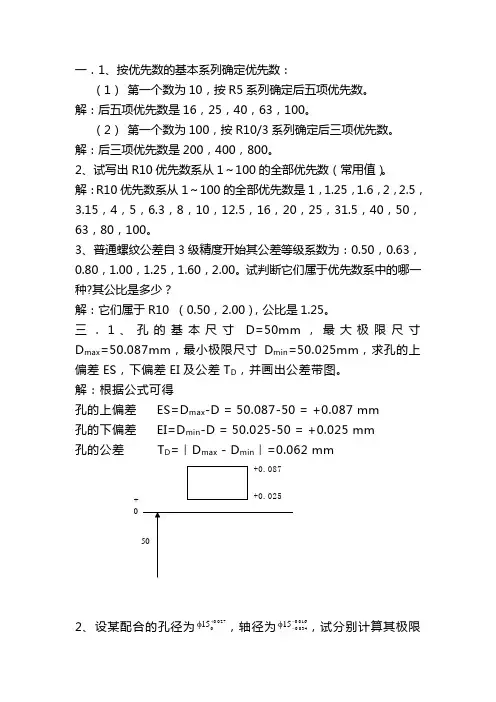

一．1、按优先数的基本系列确定优先数：
（1） 第一个数为10，按R5系列确定后五项优先数。
解：后五项优先数是16，25，40，63，100。
（2） 第一个数为100，按R10/3系列确定后三项优先数。
解：后三项优先数是200，400，800。
2、试写出R10优先数系从1～100的全部优先数（常用值）。
解：R10优先数系从1～100的全部优先数是1，1.25，1.6，2，2.5，3.15，4，5，6.3，8，10，12.5，16，20，25，31.5，40，50，63，80，100。
3、普通螺纹公差自3级精度开始其公差等级系数为：0.50，0.63，0.80，1.00，1.25，1.60，2.00。试判断它们属于优先数系中的哪一种?其公比是多少？
解：它们属于R10 （0.50，2.00），公比是1.25。
三．1、孔的基本尺寸D=50mm，最大极限尺寸Dmax=50.087mm，最小极限尺寸Dmin=50.025mm，求孔的上偏差ES，下偏差EI及公差TD，并画出公差带图。
解：根据公式可得
孔的上偏差 ES=Dmax-D = 50.087-50 = +0.087 mm
孔的下偏差 EI=Dmin-D = 50.025-50 = +0.025 mm
孔的公差 TD=︱Dmax - Dmin︱=0.062 mm
2、设某配合的孔径为027.0015，轴径为016.0034.015，试分别计算其极限+
0
-
+0.087
+0.025
50
尺寸、极限偏差、尺寸公差、极限间隙(或过盈)、平均间隙(或过盈)和配合公差，并画出尺寸公差带图与配合公差带图。
解：(1)极限尺寸：孔：Dmax=φ15.027 Dmin=φ15
轴: dmax=φ14.984 dmin=φ14.966
(2)极限偏差：孔：ES=+0.027 EI=0
1 第一章绪论参考答案
一、判断题（正确的打√，错误的打×）
1. 不经挑选，调整和修配就能相互替换，装配的零件，装配后能满足使用性能要求，就是具有互换性的零件。 （ √）
2. 互换性原则中适用于大批量生产。 （ ╳ ）
3. 为了实现互换性，零件的公差应规定得越小越好。 （ ╳ ）
4. 国家标准中，强制性标准是一定要执行的，而推荐性标准执行与否无所谓。
（ ╳ ）
5. 企业标准比国家标准层次低，在标准要求上可稍低于国家标准。 （ ╳ ）
6. 厂外协作件要求不完全互生产。 （ ╳ ）
7. 装配时需要调整的零、部件属于不完全互换。 （ √ ）
8. 优先数系包含基本系列和补充系列，而派生系列一定是倍数系列。 （ ╳ ）
9. 产品的经济性是由生产成本唯一决定的。 （ ╳ ）
10. 保证互换的基本原则是经济地满足使用要求。 （ √ ）
11. 直接测量必为绝对测量。( × ) （绝对、相对测量：是否与标准器具比较）
12. 为减少测量误差，一般不采用间接测量。( √ )
13. 为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。( × )
14. 使用的量块数越多，组合出的尺寸越准确。(× )
15. 0~25mm千分尺的示值范围和测量范围是一样的。( √ )
16. 用多次测量的算术平均值表示测量结果，可以减少示值误差数值。( × )
17. 某仪器单项测量的标准偏差为σ=0.006mm，若以9次重复测量的平均值作为测量结果，其测量误差不应超过0.002mm。( × 误差＝X－X0 )
一、 填空 题：
1.按照零部件互换性的程度，互换性可分为 和 。
2.优先数系R10系列中＞1～10的区段中包含 个优先数。
3.滚动轴承分为 个公差等级，其中最高等级是 级、最低是 级。
4. 某轴尺寸为Φ 20 0 -0.1 mm ，遵守边界为 ，边界尺寸为 mm ，实际尺寸为Φ 20mm 时，允许的形位误差为 mm 。
5. 齿轮副的侧隙可以分为 和 。
6.φ30 +0.021 0 mm 的孔与φ30 -0.007 -0.020 mm 的轴配合，属于 制 配合。
7.测量误差按其特性可分为____________,____________和____________三类。
8.光滑极限量规的止规的基本尺寸等于______________。
9. 基本尺寸相同的轴上有几处配合，当两端的配合要求紧固而中间的配合要求较松时，宜采用 制配合。
10. 零部件具有互换性必须满足三个条件，即装配前 ，装配时 ，装配后 。
11. R5系列中10～100的优先数是10、 、 、 、 、100。
12.圆度的公差带形状是 ，圆柱度的公差带形状是 。
13.测量器具的分度值是指______ ____，千分尺的分度值是___________。
14.系统误差可用______ _________,________ __________等方法消除。
15.孔在图样上的标注为 φ80Js8，已知IT8=45μm，其基本偏差为 ，该孔的最大实体尺寸为 mm，最小实体尺寸为 mm。
16.齿轮传动准确性的评定指标规有 、 、 、 。
17.作用在轴承套圈上的径向负荷可以分为 、 、 三类 。
