《第十七章电能和电功率》单元测试题及答案一yy

《第17章电能与电功率》测试卷及答案姓名得分___________1.填空（每空1分, 共25分）2.电流做功的过程, 实际上就是电能转化为其他形式的能量的过程。

电功的单位是焦（J） , 生活中常用千瓦时（kW·h）来表示。

3.如图17-1所示的仪表叫电能表, 字母a所指的一行数字表示该表适用于电压为220V频率50Hz 的电路中使用, 字母b所指的一行数字表示表盘每转2500圈用电器消耗的电能为1kW•h 。

该图为某月末的示数, 如果这个月用户使用了65 kW•h的电, 则该月初表盘的示数为8997.4 kW•h 。

4.在电压相等时, 电流越大, 电功率就越大；在电流相等时, 电压越高, 电功率就越大。

电功率的大小可以用公式 P＝UI 进行计算。

5.电阻为1210Ω的灯泡在220V的电路中工作时, 消耗的电功率为 40 W 。

6.甲乙两分别灯标有“220V 60W”和“220V 15W”字样。

把它们串联在220V的电路中, 乙灯消耗的电功率较大。

7.英国物理学家焦耳通过实验研究发现：电流通过导体时, 通电导体产生的热量跟电流的平方成正比, 跟导体的电阻成正比, 还跟通电时间成正比。

这就是焦耳定律。

8.电流热效应的应用很广泛, 如电饭煲、电暖器（至少填2个）等都用到电流热效应。

有些电器为了避免因温度过高而影响正常工作, 采取了散热措施。

9.一般用电器铭牌上均标有额定电压、额定电流或额定功率的数值。

用电器在实际电压下工作所消耗的功率叫做实际功率。

10.如图17-2是一顶太阳能风扇凉帽, 凉帽的顶部装有一个太阳能电池板, 帽沿装有一个小型电风扇。

电池板在太阳光的照射下,将太阳能转化为电能, 驱动电风扇工作。

电风扇工作时的电压为1.2V, 电流为50mA, 若电风扇正常工作了l小时, 电流做功为 216 焦。

图17-211.某电热器的电阻为55Ω, 接在220V的电源上, 1min产生的热量为 52800 J, 若接在电压为110V的电路中, 则电热器的功率为 220 W。

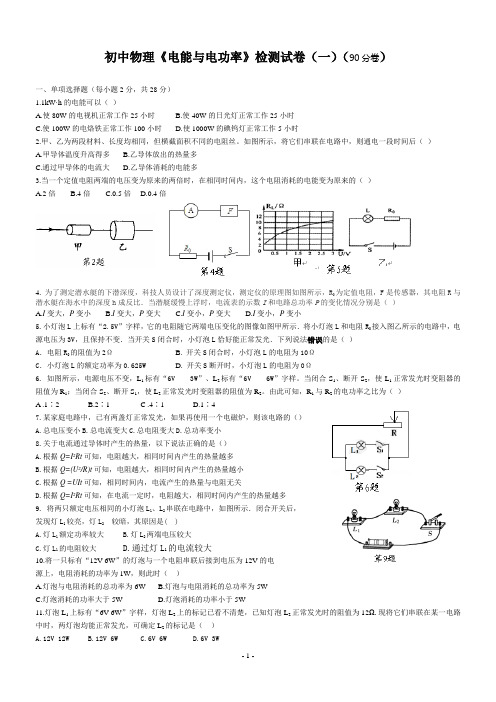

初中物理《电能与电功率》检测试卷（一）（90分卷）一、单项选择题（每小题2分，共28分）1.1kW·h的电能可以（）A.使80W的电视机正常工作25小时B.使40W的日光灯正常工作25小时C.使100W的电烙铁正常工作100小时D.使1000W的碘钨灯正常工作5小时2.甲、乙为两段材料、长度均相同，但横截面积不同的电阻丝。

如图所示，将它们串联在电路中，则通电一段时间后（）A.甲导体温度升高得多B.乙导体放出的热量多C.通过甲导体的电流大D.乙导体消耗的电能多3.当一个定值电阻两端的电压变为原来的两倍时，在相同时间内，这个电阻消耗的电能变为原来的（）A.2倍B.4倍C.0.5倍D.0.4倍4.为了测定潜水艇的下潜深度，科技人员设计了深度测定仪，测定仪的原理图如图所示，R0为定值电阻，F是传感器，其电阻R与潜水艇在海水中的深度h成反比．当潜艇缓慢上浮时，电流表的示数I和电路总功率P的变化情况分别是（）A.I变大，P变小B.I变大，P变大C.I变小，P变大D.I变小，P变小5.小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图像如图甲所示．将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为3V，且保持不变．当开关S闭合时，小灯泡L恰好能正常发光．下列说法错误的是（）A．电阻R0的阻值为2Ω B.开关S闭合时，小灯泡L的电阻为10ΩC．小灯泡L的额定功率为0.625W D.开关S断开时，小灯泡L的电阻为0Ω6. 如图所示，电源电压不变，L1标有“6V3W”、L2标有“6V6W”字样。

当闭合S1、断开S2，使L1正常发光时变阻器的阻值为R1；当闭合S2、断开S1，使L2正常发光时变阻器的阻值为R2。

由此可知，R1与R2的电功率之比为（）A .1∶2 B.2∶1 C .4∶1 D.1∶47.某家庭电路中，已有两盏灯正常发光，如果再使用一个电磁炉，则该电路的（）A.总电压变小B.总电流变大C.总电阻变大D.总功率变小8.关于电流通过导体时产生的热量，以下说法正确的是（）A.根据Q=I2Rt可知，电阻越大，相同时间内产生的热量越多B.根据Q=(U2/R)t可知，电阻越大，相同时间内产生的热量越小C.根据Q =UIt可知，相同时间内，电流产生的热量与电阻无关D.根据Q=I2Rt可知，在电流一定时，电阻越大，相同时间内产生的热量越多9. 将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示．闭合开关后，发现灯L1较亮，灯L2较暗，其原因是( )A.灯L1额定功率较大B.灯L2两端电压较大C.灯L1的电阻较大D.通过灯L1的电流较大10.将一只标有“12V 6W”的灯泡与一个电阻串联后接到电压为12V的电源上，电阻消耗的功率为1W，则此时（）A.灯泡与电阻消耗的总功率为6WB.灯泡与电阻消耗的总功率为5WC.灯泡消耗的功率大于5WD.灯泡消耗的功率小于5W11.灯泡L1上标有“6V 6W”字样，灯泡L2上的标记已看不清楚，已知灯泡L2正常发光时的阻值为12Ω.现将它们串联在某一电路中时，两灯泡均能正常发光，可确定L2的标记是（）A.12V 12WB.12V 6WC.6V 6WD.6V 3W12. 如图，相同的容器中分别盛有质量相等的煤油，煤油中的电阻丝分别为R1、R2，且R1＞R2，则闭合开关S后，容器中煤油温度上升较快的是（）A.a容器中煤油B.b容器中的煤油C.a、b容器中煤油温度上升快慢一样D.条件不足，无法判断13.小伟同学用如图所示的电路测小灯泡的功率．电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A．滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是0～20ΩB．电流表示数的变化范围是0～1AC．灯泡的最小功率是1.25 W D．该电路的最大功率是2.25 W14. 在如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电压表V1、V2的示数之比为5∶3；当开关S1闭合、S2断开时，电压表V1、V2的示数之比为3∶2.。

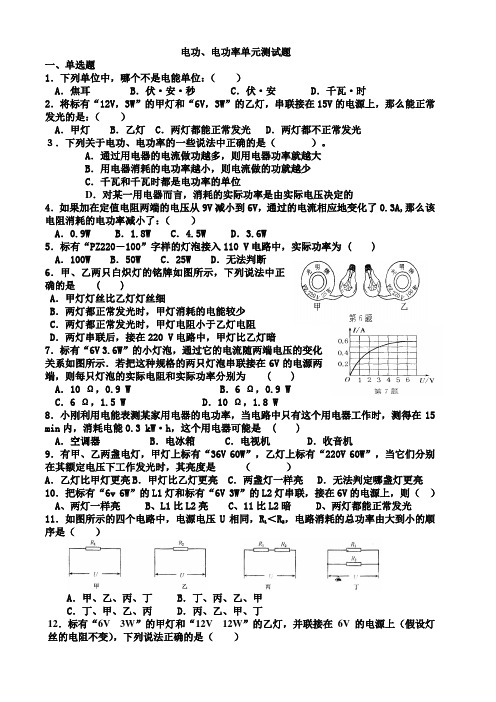

电功、电功率单元测试题一、单选题1．下列单位中，哪个不是电能单位：（）A．焦耳 B．伏·安·秒 C．伏·安 D．千瓦·时2．将标有“12V，3W”的甲灯和“6V，3W”的乙灯，串联接在15V的电源上，那么能正常发光的是：（）A．甲灯 B．乙灯 C．两灯都能正常发光 D．两灯都不正常发光３．下列关于电功、电功率的一些说法中正确的是（）。

A．通过用电器的电流做功越多，则用电器功率就越大B．用电器消耗的电功率越小，则电流做的功就越少C．千瓦和千瓦时都是电功率的单位D．对某一用电器而言，消耗的实际功率是由实际电压决定的4．如果加在定值电阻两端的电压从9V减小到6V，通过的电流相应地变化了0.3A,那么该电阻消耗的电功率减小了：（）A．0.9W B．1.8W C．4.5W D．3.6W5．标有“PZ220－100”字样的灯泡接入110 V电路中，实际功率为 ( )A．100W B．50W C．25W D．无法判断6．甲、乙两只白炽灯的铭牌如图所示，下列说法中正确的是 ( )A．甲灯灯丝比乙灯灯丝细B．两灯都正常发光时，甲灯消耗的电能较少C．两灯都正常发光时，甲灯电阻小于乙灯电阻D．两灯串联后，接在220 V电路中，甲灯比乙灯暗7．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示．若把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为 ( )A．10 Ω，0.9 W B．6 Ω，0.9 WC．6 Ω，1.5 W D．10 Ω，1.8 W8．小刚利用电能表测某家用电器的电功率，当电路中只有这个用电器工作时，测得在15 min内，消耗电能0.3 kW·h，这个用电器可能是 ( )A．空调器B．电冰箱 C．电视机D．收音机9．有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是（）A．乙灯比甲灯更亮B．甲灯比乙灯更亮 C．两盏灯一样亮 D．无法判定哪盏灯更亮10．把标有“6v 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则（） A、两灯一样亮 B、L1比L2亮 C、11比L2暗 D、两灯都能正常发光11．如图所示的四个电路中，电源电压U相同，R1＜R2，电路消耗的总功率由大到小的顺序是（）A．甲、乙、丙、丁 B．丁、丙、乙、甲C．丁、甲、乙、丙 D．丙、乙、甲、丁12．标有“6V 3W”的甲灯和“12V 12W”的乙灯，并联接在6V的电源上（假设灯丝的电阻不变），下列说法正确的是（）A ．甲、乙两灯消耗的电能之比是1∶4B ．甲、乙两灯的电阻之比是1∶2C ．通过甲、乙两灯的电流之比是1∶2D ．甲、乙两灯的实际电功率之比是1∶113.某实验小组在做“探究串联电路中电压的规律”实验时,连接电路如图所示,闭合开关后发现灯L2正常发光,灯L1只能微弱发光。

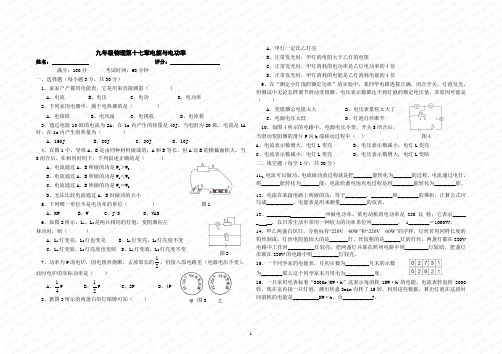

九年级物理第十七章电能与电功率姓名： 评分：满分：100分 考试时间：60分钟一、选择题（每小题3分，共30分）1、家家户户都用电能表，它是用来直接测量（ ）A 、电流B 、电压C 、电功D 、电功率 2、下列家用电器中，属于电热器的是（ ）A 、电烙铁B 、电风扇C 、电视机D 、电冰箱3、通过电阻10欧的电流为2A ，在1s 内产生的热量是40J ，当电阻为20欧，电流是1A 时，在1s 内产生的热量为（ ）A 、160JB 、80JC 、20JD 、10J4、在图1中，导体A 、B 是由同种材料做成的，A 和B 等长，但A 比B 的横截面积大，当S 闭合后，在相同时间下，下列叙述正确的是（ ）A 、电流通过A 、B 所做的功是W A ＞W B B 、电流通过A 、B 所做的功是W A ＜W BC 、电流通过A 、B 所做的功是W A ＝W BD 、无法比较电流通过A 、B 时做功的大小5、下列哪一单位不是电功率的单位（ ） 图1 A 、KW B 、W C 、J/S D 、VAS6、如图2所示，L 1、L 2是两只相同的灯泡，变阻器向左 移动时，则（ ）A 、L 1灯变亮，L 2灯也变亮B 、L 1灯变亮，L 2灯亮度不变C 、L 1灯变暗，L 2灯亮度也变暗D 、L 1灯变暗，L 2灯亮度不变 7、功率为P 的电炉，因电阻丝烧断，去掉原长的21，仍接入原电路里（电源电压不变），此时电炉的实际功率是（ ）A 、41P B 、21P C 、2P D 、4P 8、据图3所示的两盏白炽灯铭牌可知（ ）A 、甲灯一定比乙灯亮B 、正常发光时，甲灯的电阻大于乙灯的电阻C 、正常发光时，甲灯消耗的电功率是乙灯电功率的4倍D 、正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍9、在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，其原因可能是（ ）A 、变阻器总电阻太大B 、电压表量程太大了C 、电源电压太低D 、灯泡灯丝断开 10、如图4所示的电路中，电源电压不变，开关S 闭合后，当滑动变阻器的滑片P 向b 端移动过程中（ ） 图4 A 、电流表示数增大，电灯L 变亮 B 、电压表示数减小，电灯L 变亮 C 、电流表示数减小，电灯L 变亮 D 、电压表示数增大，电灯L 变暗 二、填空题（每空1分，共30分）11、电流可以做功，电流做功的过程就是把_______能转化为_______的过程。

《电功率》单元测试卷一、单项选择题（每小题3分，共24分）1、在国际单位制中，电功率的单位是A ．焦耳B ．安培C ．瓦特D ．库仑2、下列说法正确的是（ ）A.电流通过导体消耗的电能越多，电功率越大B.电功率小的用电器消耗的电能少C.1S 内电流通过用电器做功越多，电功率越大D.电能表是测量电功率的仪表3、在如图1的电路中，R 1是定值电阻，电源电压保持不变。

闭合开关S ，当滑动变阻器滑片P 向右滑动时，下列现象中会发生的是（ ）A.电流表、电压表的示数都变小B ．电流表示数变小，电压表示数不变C ．电路消耗的总功率增加D ．R 1消耗的电功率减小4、小吴家的电能表5月1日的读数如图2甲，6月1日的读数如图2乙，若电价为0.5元/度，则小吴家5月份的应交电费是（ ）A.33.95元B.27.75元C.30.62元D.277.5元5、有三盏白炽灯，甲标有“PZ220—15”，乙标有“PZ220—40”，丙标有“PZ220—100”，将它们接在家庭电路中，正常工作时的发光情况是（ ）A ．甲灯最亮B ．乙灯最亮C ．丙灯最亮D ．一样亮6、用电器工作时将电能转化为其他形式的能。

现有白炽灯、电扇、电视机各一个，规格均为“220V 、60W ”。

若将它们同时接人家庭电路中，在相同的时间内，转化的内能最多的是（ ）A ．白炽灯B ．电扇C ．电视机D ．一样多7、用电热丝烧水，当电压为U ，t 秒内可将水烧开，如果电压降为原来的一半，则烧开同样的水所需时间为（ ）A.t/2B.4t C .2t D.t/48、 甲、乙两只普通照明灯泡的铭牌如图3所示，下列说法中正确的是( )图1 S V R 1 R 2 P A 图2A. 甲灯的实际功率一定是25WB. 将乙灯接入110V 电路中，它的实际功率为50WC. 两灯均正常发光时，乙灯消耗的电能较多D. 两灯均正常发光时，甲灯灯丝电阻较大二、填空题（每空2分，共40分，请将正确答案填写在题中横线上） 9、电功率是表示 的物理量，一电动机在1min 内做功6000J电功，它的电功率是 。

最新《电功率》单元测试题( 含答案 )（word）一、电功率选择题1．如图所示，阻值为R 的电阻丝，用四种方法分别接在电压为U 或 2U 的电源上．闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最多的是（）A. B. C. D.【答案】D【解析】【解答】因为串联电路中电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以两电阻串联时电路中的总电阻最大，两电阻并联时电路中的总电阻最小，因为故选Q 放 =W= t ，所以在相同的时间内放出的热量最多的是D．D 选项．【分析】根据电阻的串并联比较各选项中电阻的大小，根据间内放出热量的关系．Q 放 = t 得出它们在相同的时2．常用于测量家用电器在一段时间内消耗多少电能的仪器是（）A. 电流表B. 电压表C. 电能表D. 验电器【答案】C【解析】【解答】解： A、电流表是测电流大小的仪表，不符合题意；B、电压表测量电压大小，不符合题意；C、电能表是用来测量家用电器在一段时间内消耗多少电能（即电流做功）的仪表，符合题意；D、验电器是用来检验物体是否带电的仪器，不符合题意．故选 C．【分析】明确各仪表或仪器的基本作用回答．3．如图是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置．通电前，A、 B 两个 U 型管内的液面相平，通电一定时间后，通过R1、 R2的电流分别为 I1、 I2，则（）A.I=I2， A 管中的液面较低 B. =I2， A 管中的液面较高11C. I1＞ I2， A 管中的液面较低D.1＞I I2， A 管中的液面较高【答案】 D【解析】【解答】解：由图可知，右侧两电阻丝并联后与左侧电阻丝串联，并联电路中干路电流等于各支路电流之和，所以I1＞ I2，故 AB错误；由 Q=I2Rt 可知，通电时间相同时， I1＞I2， R1=R2=5Ω，所以左侧电阻产生的热量较多，密闭空气吸收热量后，体积不变，压强变大，左侧容器内气体的压强与大气压的差值较大， A 测玻璃管液面较高．故选 D．【分析】由电路图分析电阻丝的连接方式，根据串并联电路的电流特点可知通过它们的电流关系，根据Q=I2Rt 比较两电阻产生的热量关系，密闭空气吸收热量后，压强变大，U 形管内两液面的差值变大，据此进行解答．4．如图所示的电路，闭合开关后，当滑片P 向右移动时，下列说法正确的是（）A.灯泡 L 变暗B. 电压表示数变小C. 电流表 A1示数变大D. 整个电路消耗的总功率变小【答案】 D【解析】【解答】由电路图可知，灯泡L 与滑动变阻器R 并联，电压表 V 测电源的电压，电流表 A1测干路电流，电流表A2测 L 支路的电流。

《电功率》单元检测题一、填空题（每空1分，共 30分）1.我国照明电路的电压为伏，家用电器之间是的 ( 选填“并联”或“串联”)，家庭消耗的电能是用表来测量的。

2．小良同学在如图7—3所示的电路中，所用的电源电压恒定．当他闭合开关，移动变阻器的滑片，到a点时使R 1接入电路的电阻为1 Ω，到b点时使R1接入电路的电阻为4 Ω，并且在a、b两点时R1消耗的电功率相等；他还观察到在a、b两点时电压表的示数变化了2 V．通过以上的测量数据，他计算出R2的阻值是_____，当滑片在b点时，电流表的示数为_____．图7—33.甲、乙两个灯泡分别标有“220V，40W”、“220V，60W”字样，并联在220V电源上，通过灯丝电流强度大的是_________灯泡，灯丝电阻较大的是________灯泡．如果两灯泡钨丝长短一样，则钨丝较粗的是____________，使用相同时间，甲、乙两灯消耗的电能之比是____________．4．据报道：近•来有许多重大火灾都是因线路连接处接触不良造成的，教训十分深刻．当线路连接处接触不良时，该处的电阻将________，在该处就会产生局部过热，接触处的电阻又将随着温度的升高而________，从而形成电热的逐步积累，以致引发火灾．（以上两处均选填“增大”、“减小”或“不变”）5.由于电动机具有结构简单，操作方便、效率高、无污染等优点，因此许多家电中都有电动机，例如_________,电动机工作时主要将电能转化为_____能。

6、一条电热丝接在电压为U的电源上，10min内可将水从20℃烧到100℃，若将电热丝对折后接入原电源上，烧开相同的水所需时间为_______min。

7、两根相同的电阻丝，将它们串联或并联后接入电压相同的电路中，要获得相同的热量，则所需时间t串：t并为_______。

8．养鸡场有一台电热孵卵器，其电阻为110Ω，在额定电压下工作，通过孵卵器的电流是２A ，那么该孵卵器10s产生的热量为______Ｊ9.某导体两端的电压由3V增大为6V，导体中的电流增大了0.6A，则该导体的电阻 _______Ω，导体的电功率增大了_____________W10．小红家买了一台电烤箱，有高、中、低三个档位的发热功率。

九年级物理上册《第十七章电动机与发电机》单元检测卷及答案(北师大版)时间:60分钟满分:100分一、填空题(每空2分,共34分)1.我国的家庭电路中,空调正常工作时两端的电压为V,它与家中的电视机是(选填“串联”或“并联”)连接的.2.通常情况下,不高于V的电压对人体是安全的;1 kW·h的电能可供一只“220 V 5 W”的节能灯正常发光h.3.如图所示,当插座接入的用电器功率越大时,通过插座电线的电流就越,一定时间内电线产生的热量就越,所以连接大功率用电器应选用(选填“细铁线”“粗铁线”“细铜线”或“粗铜线”)连接的插座.4.小明爸爸买了一部手机,手机电池铭牌上的部分参数如下表所示.表中有一个错误的物理量,是,原因是;经检测该手机正常通话时的电功率约为1 W,则该手机充满电后能连续通话的最大时长是h.型号BL-5F额定功率 3.5 W·h电池容量 3 000 mA·h额定电压 3.7 V第5题图5.小宋家的电能表如图所示,示数为 kW·h.当家里只有电吹风机工作时,电能表的转盘在3 min内转了15转,则电吹风机的功率为W.电吹风机内的电热丝在工作时利用了电流的效应.6.甲、乙两只灯泡的额定电压均为6 V,灯泡的I-U图像如图所示,若将两灯泡并联在电压恒为3 V的电源两端,则电路总电阻R=Ω;若将它们串联接在另一电压恒定的电源两端,闭合开关,其中一只灯泡正常发光,则电路总功率P=W.7.如图甲是一种电信号处理电路,R1、R2为定值电阻,R2=2R1=2 Ω.AB两端的电压随时间的变化关系如图乙所示.当t=0.5 s时,CD两端的电压为V,0~4 s内,电流对电阻R1做的功为J.甲乙二、选择题(每小题3分,共27分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)8.“安全用电,珍惜生命”是每个公民应有的意识.下列关于安全用电的说法正确的是( )A.家庭电路的开关应接在零线上B.空气开关“跳闸”,一定是电路发生短路C.遇到有人触电要先切断电源D.雷雨天可躲在大树下避雨9.智能手机在现代生活中的作用越来越重要,频繁使用手机会导致它的电池的电能消耗变快.当手机“电量”所剩无几时,通常可以将其设置成“省电模式”来适当延长使用时间,这其实是( ) A.增大了电池电压 B.增加了电池电量C.减小了手机功率D.降低了散热能力10.假设导体没有电阻,当用电器通电时,下列说法正确的是( )A.白炽灯仍然能发光B.电动机仍然能转动C.电饭锅仍然能煮饭D.电熨斗仍然能熨衣服11.王同学用如图所示的电路做实验,检查完电路后,将插头插入家庭电路的插座中,当闭合开关后,发现灯不亮,但熔断器没有熔断,用试电笔测试导线接头a、b、c、d四处,氖管都发光,测试e 处,氖管不亮,则故障是( )A.接入插头的火线断路B.开关b、c间断路C.电灯c、d间断路D.导线d、e间断路12.如图所示,给电炉通电后,电炉丝热得发红,而用手触摸与之连接的导线却不觉得烫手,这是因为( )A.电流通过导线时没有产生热效应B.通过电炉丝的电流比通过导线的电流大得多C.电炉丝的电阻比导线的电阻小得多D.电炉丝的电功率比导线的电功率大得多13.如图是一火灾报警系统的原理图,其中R1为定值电阻,R2为半导体热敏材料制成的传感器,其电阻会随温度的升高而减小,电源电压恒定不变.当R2所在处出现火灾时,下列判断正确的是( ) A.电流表示数减小 B.电压表示数减小C.电路总功率减小D.电阻R1的功率减小14.某同学想利用如图所示的电路图来进行下列四个实验(电源电压保持不变,R1为阻值已知的的是( )定值电阻),你认为不可行．．．A.探究电流与电压的关系B.验证焦耳定律C.测电阻R1的电功率D.验证串联电路的总电压等于各部分电路两端的电压之和15.(多选)在如图甲所示的电路中,电源电压恒定,额定电压为3 V的小灯泡的I-U图像如图乙所示.将标有“10 Ω 2 A”的滑动变阻器的滑片P移至B端,闭合开关,电压表示数为1.5 V.下列说法正确的是( )A.电源电压为4.5 VB.小灯泡的额定功率为4.5 WC.小灯泡正常发光时,滑动变阻器接入电路的阻值为3 ΩD.小灯泡正常发光时,滑动变阻器的电功率为0.45 W第15题图第16题图16.(多选)如图是科技小组为养鸡场设计的调控光照和室温设备的电路图.此设备的作用是夜晚对鸡舍内加温,同时增加光照量,白天只进行适当保温,不进行灯光照射,从而增加鸡的产蛋量.电路图中R1、R2是电热丝,L为照明灯泡(L的电阻不随温度变化),2R1=R2=R L.S1、S2同时断开或闭合,以实现白天和夜晚的用电要求.开关S闭合时,下列说法正确的是( )A.S1、S2同时断开时,设备处于夜晚用电状态B.S1、S2同时闭合时,设备处于白天用电状态C.S1、S2同时断开时,在相同时间内R1和R2产生的热量之比为1∶2D.S1、S2同时闭合时,若电流表示数为6 A,则R1的实际功率为880 W三、作图题(共4分)17.王爽同学在客厅里安装了一盏“220 V100 W”的顶灯和一盏“220 V 5 W”的壁灯.他打算把这两盏灯并联,然后另用一个普通的拉线开关S2同时控制两灯.但接完后,他合上开关S1,拉线开关S2仍然断开时,就发现壁灯已亮、顶灯较暗;他接着合上拉线开关S2,结果壁灯灭,顶灯正常发光.试画出他错接的电路图.四、实验探究题(共17分)18.(9分)小雷想知道灯泡的亮暗程度与什么因素有关,于是找来额定电流均小于0.6 A,额定电压是2.5 V的灯泡L1和额定电压是3.8 V的灯泡L2,先后接在电源电压恒为6 V的电路中,按照如图甲所示的电路开始探究.甲乙(1)请你用笔画线代替导线,根据图甲所示的电路图,将图乙所示实物图连接完整.(2)若小雷连接好电路后闭合开关,灯泡L1几乎不发光,移动滑片P也不能改变灯泡的亮度,原因是他把滑动变阻器的(选填“A、B”或“C、D”)接线柱接入了电路.(3)小雷排除故障后,继续进行实验.①闭合开关,滑片P向(选填“A”或“B”)端移动,灯泡L1变亮,测出灯泡L1的相关物理量,记录和计算结果如下表.次数电压/V实际功率/W电阻/Ω1 1.60.200.328.002 2.50.240.6010.423 2.80.260.7310.77②请将记录数据时遗漏的物理量和单位填入表中的空格处.(4)小雷注意到灯泡L1的亮度变化是第2次比第1次亮,第3次比第2次亮.结合表中数据得出的结论是小灯泡越亮,它的实际功率越.(5)用L2替换L1重复上面的实验时,需要改变表的量程,发现灯泡L2的亮度变化规律与灯泡L1相似.(6)小雷在实验结束后与同学们讨论.①有同学认为:用上表中灯泡L的3次计算出的电阻的平均值代表它的电阻更准确.这种说法错1误的原因是该同学忽略了对灯丝电阻的影响.换成定值电阻,该实验可以用来探究导体中的电流与电压的关系.你认②有同学认为:把灯泡L1为这种说法(选填“正确”或“错误”).19.(8分)在探究“影响电流热效应的因素”时,同学们发现用电阻丝对煤油加热时,观察温度计的示数变化的过程非常耗时,为了减少实验的时间,他们提出了如下改进的设想.设想一:将煤油换成水来做实验.设想二:通过加热空气来做实验.(1)根据所学知识,他们经过讨论后判断设想一是不可行的,他们判断的依据是.(2)为了验证设想二,他们设计了下面的实验.①在锥形瓶中装入质量相等的红墨水,用相同的电阻丝及玻璃管组成如图A、B所示的装置,通电后通过玻璃管中液柱的高度变化来显示温度的变化.接着他们把两装置分别接入相同的电路,发现在相同的时间内图A中的液柱比图B中的液柱上升迅速,这说明.②同学们用两根电阻丝插入相同的甲、乙瓶中并接入电路,如图C所示(甲瓶中电阻丝的阻值大于乙瓶中电阻丝的阻值),器材安装完毕,未闭合开关时,发现甲、乙两瓶中有液体进入玻璃管并高出瓶内的液面,这是因为;为使玻璃管内的液柱与瓶内液面相平,他们用带有针头的注射器通过橡皮塞插入瓶内,接下来的操作是.③连接电路时要将两根电阻丝,使通过两根电阻丝的电流相等.闭合开关,甲、乙两瓶中玻璃管中的液面如图D所示,由此得出关于电流的热效应的结论是.五、综合应用题(共18分)20.(8分)图甲所示的一家用电暖器,有“低温”“中温”“高温”三个挡位.其铭牌如表所示(高温挡功率模糊不清).图乙为其简化电路原理图,S是自我保护开关,电暖器倾倒时,S自动断开,切断电源,保证安全.S、S1闭合时,电暖器处于低温挡.若某房间内空气质量为60 kg,空气的比热容为1.1×103 J/(kg·℃),电暖器放出热量的50%被室内空气吸收,求:额定电压220 V额定功率低温挡550 W 中温挡 1 100 W 高温挡(1)电暖器在低温挡正常工作时的电阻;(2)电暖器在高温挡正常工作时的总电流;(3)电暖器在高温挡正常工作20 min,此房间内空气温度升高多少.21.(10分)现有一个可调电压电源,一个滑动变阻器R(铭牌上标有“50 Ω 2 A”的字样),一个电压表,A、B、C三个小灯泡(规格分别为:A灯“6 V 3 W”、B灯“6 V 4.8 W”、C灯“6 V 6 W”).三个小灯泡的电流与电压的关系如图甲所示,即三个小灯泡的电阻随实际功率的变化而变化.在保证电路安全的情况下,进行以下实验.(1)若将A、B、C三个小灯泡并联接在可调电压电源两端,电源电压调节为6 V,求经过2.5 min,三个小灯泡消耗的总电能.(2)若将A、B、C三个小灯泡串联接在可调电压电源两端,调节电源电压,使A灯正常发光,求此时C灯的实际功率.(3)若将电路元件按如图乙所示连接,电源电压调节为20 V,当滑动变阻器滑片在某个点时,电压表读数为15 V,求将滑动变阻器滑片从这个点开始向左滑动的过程中,滑动变阻器阻值的变化范围.参考答案1.220并联2.362003.大多粗铜线4.额定功率W·h是电功(或电能)的单位,而额定功率的单位是W(合理即可) 11.15.2 017.6500热6.5 2.47.2 1.58.C9.C10.B11.D12.D13.B14.B15.AC16.CD17.如图所示.18. (除标注外,每空1分)(1)如图所示.(2分) (2)A、B(3)①A②电流/A(4)大(5)电压(6)①温度②正确19.(除标注外,每空1分)(1)水的比热容大,相同时间内水的温度比煤油的温度上升更少(2)①气体的热胀冷缩比液体明显(合理即可)(2分) ②瓶内气压大于外部气压向外抽气③串联电流和通电时间一定时,电阻越大,产生的热量越多(2分)20.(1)当开关S、S1闭合时,只有电阻R1连入电路,电暖器处于低温挡,P低=550 W电暖器处于低温挡,且正常工作时,电路中的电阻R1=U2P低=(220V)2550W=88 Ω(2分)(2)当开关S、S1和S2都闭合时,电暖器处于高温挡工作时的总功率P高=P低+P中=550 W+1 100 W=1 650 W (1分)电暖器处于高温挡,且正常工作时,电路中的总电流I高=P高U=1650W220V=7.5 A (1分)(3)电暖器处于高温挡,正常工作20 min消耗的电能W=P高t=1 650 W×20×60 s=1.98×106 J(1分)空气吸收的热量Q吸=ηW=50%×1.98×106 J=9.9×105 J (1分)由Q吸=cmΔt可得,空气升高的温度Δt=Q吸cm=9.9×105J1.1×103J/(kg·℃)×60kg=15 ℃(2分)21.(1)由题知,三个小灯泡的额定电压均为6 V,将三个小灯泡并联接在6 V的电源两端时,电路的总功率P=P A+P B+P C=3 W+4.8 W+6 W=13.8 W 2.5 min内三个小灯泡消耗的总电能W=Pt=13.8 W×2.5 min=13.8 W×2.5×60 s=2 070 J (2分)(2)将A、B、C串联接在可调电压电源两端,因串联电路中各处的电流相等,且A灯正常发光,即UA=6 V,故由图甲可知,电路中的电流I A=I C=0.5 A此时C灯两端的电压U C=2 V,则C灯的实际功率P C实=U C I C=2 V×0.5 A=1 W (2分) (3)图乙中,B、C两灯与滑动变阻器串联,当电压表示数为15 V 时,B、C两灯的总电压为20 V-15 V=5 V由图甲可知,当电流为0.5 A时,B灯两端的电压为3 V,C灯两端的电压为2 V,即U B+U C=3 V+2 V=5 V,符合题意.根据串联电路中电流处处相等可知,I滑=I B=0.5 A滑动变阻器此时接入电路的阻值R大=U滑I滑=15V0.5A=30 Ω(2分)在滑片向左滑动的过程中,变阻器接入电路的阻值减小,电路中的电流增大,但最大电流不能超过B灯、C灯的额定电流,根据图甲可知,B灯的额定电流为0.8 A,C灯的额定电流为1 A,故电路中的最大电流为0.8 A,此时B灯两端的电压为 6 V,C灯两端的电压为4 V,则此时滑动变阻器两端的电压U'滑=20 V-6 V-4 V=10 V (2分)滑动变阻器接入电路的最小阻值R小=U'滑I'滑=10V0.8A=12.5 Ω(1分)所以,滑动变阻器阻值的变化范围为12.5~30 Ω(1分)。

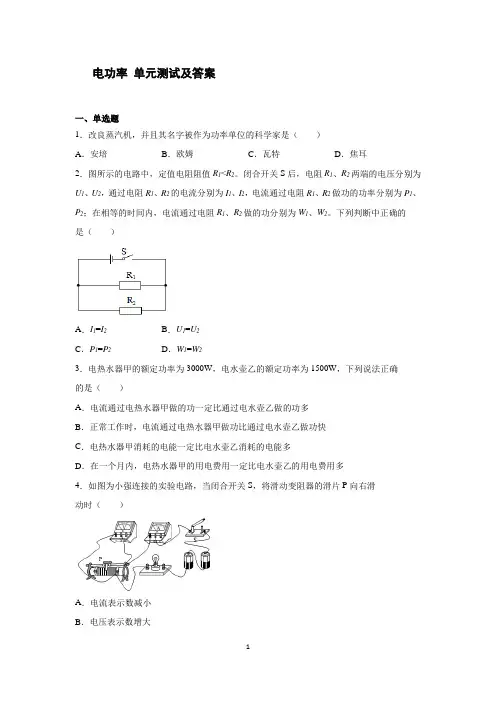

电功率单元测试及答案一、单选题1．改良蒸汽机，并且其名字被作为功率单位的科学家是（）A．安培B．欧姆C．瓦特D．焦耳2．图所示的电路中，定值电阻阻值R1<R2。

闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过电阻R1、R2的电流分别为I1、I2，电流通过电阻R1、R2做功的功率分别为P1、P2；在相等的时间内，电流通过电阻R1、R2做的功分别为W1、W2。

下列判断中正确的是（）A．I1=I2B．U1=U2C．P1=P2D．W1=W23．电热水器甲的额定功率为3000W，电水壶乙的额定功率为1500W，下列说法正确的是（）A．电流通过电热水器甲做的功一定比通过电水壶乙做的功多B．正常工作时，电流通过电热水器甲做功比通过电水壶乙做功快C．电热水器甲消耗的电能一定比电水壶乙消耗的电能多D．在一个月内，电热水器甲的用电费用一定比电水壶乙的用电费用多4．如图为小强连接的实验电路，当闭合开关S，将滑动变阻器的滑片P向右滑动时（）A．电流表示数减小B．电压表示数增大C．整个电路的功率变大D．电压表示数与电流表示数比值增大5．小月从实验室找到四只电能表，其规格如图所示。

她将四只相同的白炽灯分别与四只电能表相连并接入照明电路，则电能表转得最快的是（）A．B．C．D．6．如图所示，电源电压不变，R是定值电阻。

将一个“6V 3W”的小灯泡接在a、b两点间，小灯泡恰能正常发光；若换一个“6V 4W”的小灯泡接在a、b两点间，则这个小灯泡（）A．恰能正常发光B．比正常发光时亮些C．比正常发光时暗D．灯丝可能会被烧坏7．将两根电热丝R1和R2串联起来，接在如图所示的电路中通电，若R1＞R2则（）A．甲火柴先被点燃B．乙火柴先被点燃C．两根火柴同时被点燃D．无法比较8．关于电功率，下列说法中正确的是（）A．通过导体的电流做功越少，电功率越小B．用电器消耗电能越多，电功率越大C．用电器消耗电能越快，电功率越大D．用电器的额定电功率越大，消耗电能就越多9．型号为L1“220V60W”，L2“110V60W”，L3“36V60W”的灯泡在各自的额定电压下工作（）A．L1最亮B．L2最亮C．L3最亮D．亮度相同10．某电路中白炽灯工作一段时间后，用手靠近灯头，感觉温度很高，而与它相连的导线却不热，这是因为（）A．导线散热比灯丝快B．导线绝缘皮隔热C．通过导线电流比灯丝小D．导线电阻比灯丝小11．关于电表的使用，下列说法不正确．．．的是（）A．电能表是测量电功的仪表B．电流表测电流时必须串联在待测电路中C．电压表测电压时需并联在待测电路的两端D．电流表测电流时需使用较大量程，否则会损害电流表12．家用洗衣机的主要部件是电动机，若一台洗衣机在220V电路中正常工作时通过的电流为2A，每分钟产生的热量为960J，则下列说法中不正确．．．的是（）A．电动机的功率为440WB．电动机线圈的电阻为110ΩC．电动机的发热功率为16WD．电动机被卡住不转动时，电功率为12100W二、填空题13．纯电动汽车具有无污染、噪声小等优点而被普及推广，某种品牌纯电动汽车的百公里电耗为10kW·h＝___________J。

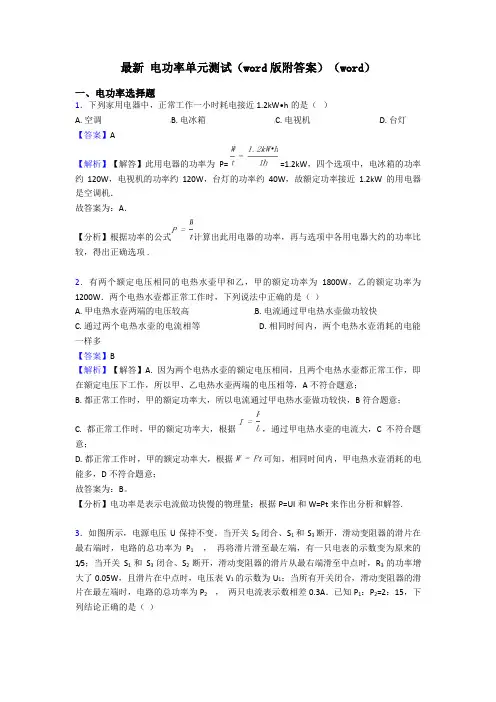

最新电功率单元测试（word版附答案）（word）一、电功率选择题1．下列家用电器中，正常工作一小时耗电接近1.2kW•h的是（）A. 空调B. 电冰箱C. 电视机D. 台灯【答案】A【解析】【解答】此用电器的功率为P= =1.2kW，四个选项中，电冰箱的功率约120W，电视机的功率约120W，台灯的功率约40W，故额定功率接近1.2kW的用电器是空调机．故答案为：A．【分析】根据功率的公式计算出此用电器的功率，再与选项中各用电器大约的功率比较，得出正确选项 .2．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（）A. 甲电热水壶两端的电压较高B. 电流通过甲电热水壶做功较快C. 通过两个电热水壶的电流相等D. 相同时间内，两个电热水壶消耗的电能一样多【答案】B【解析】【解答】A. 因为两个电热水壶的额定电压相同，且两个电热水壶都正常工作，即在额定电压下工作，所以甲、乙电热水壶两端的电压相等，A不符合题意；B. 都正常工作时，甲的额定功率大，所以电流通过甲电热水壶做功较快，B符合题意；C. 都正常工作时，甲的额定功率大，根据，通过甲电热水壶的电流大，C不符合题意；D. 都正常工作时，甲的额定功率大，根据可知，相同时间内，甲电热水壶消耗的电能多，D不符合题意；故答案为：B。

【分析】电功率是表示电流做功快慢的物理量；根据P=UI和W=Pt来作出分析和解答.3．如图所示，电源电压U保持不变。

当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最右端时，电路的总功率为P1，再将滑片滑至最左端，有一只电表的示数变为原来的1/5；当开关S1和S3闭合、S2断开，滑动变阻器的滑片从最右端滑至中点时，R3的功率增大了0.05W，且滑片在中点时，电压表V1的示数为U1；当所有开关闭合，滑动变阻器的滑片在最左端时，电路的总功率为P2，两只电流表示数相差0.3A．已知P1：P2=2：15，下列结论正确的是（）A. P2=5.4WB. U=12VC. U1=6VD. R2=20Ω【答案】A【解析】【解答】解：（1）S2闭合、S1和S3断开，滑片在最右端时，R2、R3串联，V1测R2电压，V2测R2、R3总电压，即电源电压，等效电路如图1所示；滑片滑至最左端时，V1V2都测R2两端电压，等效电路如图2所示：由题意结合图可知，电表V2的示数将发生变化，且U R2＝ U，则R3两端的电压U R3＝ U，所以，根据串联电路的分压规律可得：，即R3＝4R2﹣﹣①；（2）当开关S1和S3闭合、S2断开，滑片位于最右端时R1、R3串联V1测R1电压，V2测总电压，等效电路如图3所示；滑片位于中点时，等效电路如图4所示；当所有开关闭合，滑片在最左端时，R3短路，R、1R2并联，A2测干路电流，A1测R2所在支路的电流，等效电路图如图5所示：由题意知图1中，电路的总功率：P1＝，图5中总功率：P2＝ + ，可得：15P1＝2P2，即15× ＝2×（ + ），解得：R1＝2R2﹣﹣②由题意知图5中两只电流表示数相差0.3A，根据并联电路电流规律，可得图5中，通过R1的电流：I5＝I﹣I4＝0.3A，则＝0.3A，即＝0.6A﹣﹣﹣③,图3中，电路中的电流：I2＝× ×0.6A＝0.1A，图4中，电路中的电流：I3＝× ×0.6A＝0.15A，因图4和图3相比较R3的功率增大了0.05W，所以，由P＝I2R可得：P3′﹣P3＝I32× R3﹣I22R3＝（0.15A）2× R3﹣（0.1A）2×R3＝0.05W，解得：R3＝40Ω，代入①②③两式可得：R1＝20Ω，R2＝10Ω，U＝6V，BD不符合题意；图4中，U1＝I3R1＝0.15A×20Ω＝3V，C不符合题意；图5中，P2＝+ + ＝5.4W，A符合题意。
