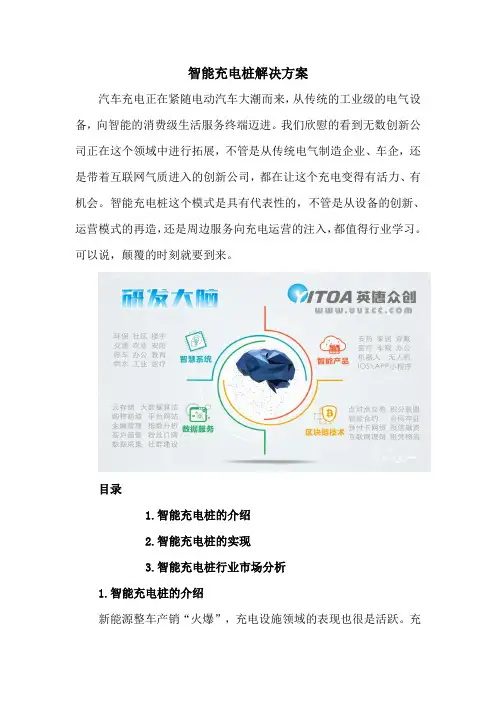

智能充电桩解决方案

汽车充电正在紧随电动汽车大潮而来，从传统的工业级的电气设备，向智能的消费级生活服务终端迈进。我们欣慰的看到无数创新公司正在这个领域中进行拓展，不管是从传统电气制造企业、车企，还是带着互联网气质进入的创新公司，都在让这个充电变得有活力、有机会。智能充电桩这个模式是具有代表性的，不管是从设备的创新、运营模式的再造，还是周边服务向充电运营的注入，都值得行业学习。可以说，颠覆的时刻就要到来。

目录

1.智能充电桩的介绍

2.智能充电桩的实现

3.智能充电桩行业市场分析

1.智能充电桩的介绍

新能源整车产销“火爆”，充电设施领域的表现也很是活跃。充

电桩领域，是新能源汽车产业链的又一重要战场。敏锐的资本蜂拥而至，线下“抢地盘”建充电桩，线上则是各种充电APP，目前下游充电桩运营的提前火热，直接拉动了上游的设备制造，在短时间内就已经达到白热化。

2.智能充电桩的实现

文章下面以英唐众创技术公司设计的智能充电桩方案为例，详细介绍智能充电桩的设计与实现外部整体结构和总控单元器件电动汽车智能充电桩采用交叉覆盖工艺设计，整个桩体结构的强度符合IP65防护级别的要求，可防止水的渗入，在主体设计方面，电动汽车智能充电桩采用镀锌钢板作为系统硬件材料，且为了保证其可以在潮湿、盐、雾等环境中正常运转，采用了汽车烤漆工艺，在其表面涂上了一层保护漆膜；在元器件选型方面，考虑到不同地区的温差，采用了意法半导体公司生产的STM32F107VCT6微控制器，其包含高性能的

ARMCortex-M332位RISC内核（工作频率为72MHz）、以太网接口、6个与各个控制单元对接的串口、16个IO接口，可初步满足使用、监测工作的需求。此外，该设备能在工业级温度范围内正常工作，大幅提高了总控单元的运行效率。显示和监控单元的设计和实现显示单元由LCD显示器、触摸屏、指示灯和按键构成，用户可通过LCD显示器，并根据自身电动汽车的充电需求，触摸屏幕上相应的按键来选择合适的服务方案。当服务完成后，指示灯会立即提醒用户充电桩正处于工作状态。当充电完成后，指示灯由红变绿，提示用户充电完成。该系统的工作电压为3.3VDC，逻辑电平为0～3.3V，显示屏驱动电压为5VDC，工作温度在0～50℃，宽温在-25～75℃。监控单元用来主要监督智能充电桩的工作状态，包括模拟量的采集、开关量的采集和开出拉制。系统采集到模拟量后，会将相应信息传输至开关量采集单元，从而为用户提供与之充电需求相匹配的充电量；开出控制是在完成充电后指引用户将电动汽车开出充电桩，以方便其他用户使用。智能充电桩软件系统的设计和实现 主控模块主控模块可根据用户的充电消费需求自动匹配较佳服务方案，在客户确认服务后会将相应的信息传递至各个硬件模块，进而开始充电。同时，该模块还能收集用户的各种消费信息，比如智能充电桩的实施运行数据、充电记录等。 安全模块安全模块是指系统的安全存储单元，由密钥管理单元、数据加密单元、解密单元构成。电动汽车用户在使用IC卡付费的过程中，用户的个人信息将会获得加密处理。此外，系统软件采用了密钥管理，可防止黑客入侵系统，提高了用户信息的安全性。值得注意的是，解

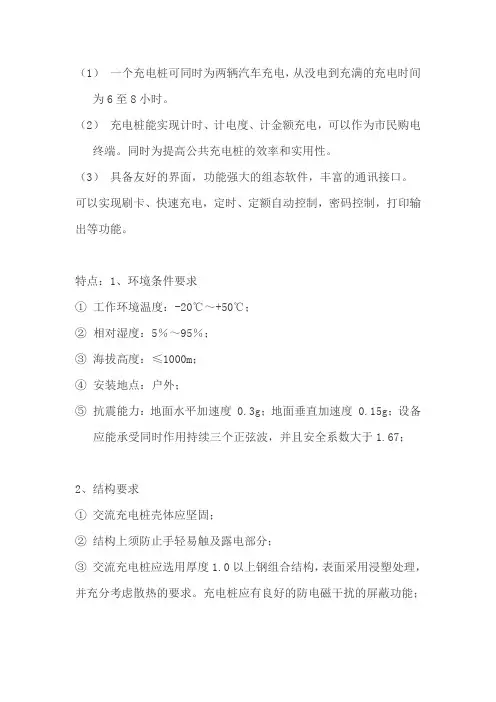

（1） 一个充电桩可同时为两辆汽车充电，从没电到充满的充电时间为6至8小时。

（2） 充电桩能实现计时、计电度、计金额充电，可以作为市民购电终端。同时为提高公共充电桩的效率和实用性。

（3） 具备友好的界面，功能强大的组态软件，丰富的通讯接口。

可以实现刷卡、快速充电，定时、定额自动控制，密码控制，打印输出等功能。

特点：1、环境条件要求

① 工作环境温度：-20℃～+50℃；

② 相对湿度：5％～95％；

③ 海拔高度：≤1000m；

④ 安装地点：户外；

⑤ 抗震能力：地面水平加速度 0.3g；地面垂直加速度 0.15g；设备应能承受同时作用持续三个正弦波，并且安全系数大于1.67；

2、结构要求

① 交流充电桩壳体应坚固；

② 结构上须防止手轻易触及露电部分；

③ 交流充电桩应选用厚度1.0以上钢组合结构，表面采用浸塑处理，并充分考虑散热的要求。充电桩应有良好的防电磁干扰的屏蔽功能；④ 充电桩应有足够的支撑强度，应提供必要设施，以保证能够正确起吊、运输、存放和安装设备，且应提供地脚螺栓孔；

桩体底部应固定安装在高于地面不小于200mm的基座上。基座面积不应大于500mm×500mm；

⑤桩体外壳应采用抗冲击力强、防盗性能好、抗老化的材质；

⑥ 非绝缘材料外壳应可靠接地；

3、电源要求

① 输入电压：单相220V；

② 输出功率：单相220V/5KW；

③ 频率：50Hz±2Hz；

④ 允许电压波动范围为：单相220V±15%；

4、电气要求

① 插头与插座正确连接确认成功后，带负载可分合电路方可闭合，实现对插座的供电；

② 漏电保护装置应安装在供电电缆进线侧；

③ 低压配电设备及线路的保护应满足《低压配电设计规范》（GB/50053）中的相关规定；

④ 对IT系统配电线路，当第一次接地故障时，应由绝缘监察装置发出音响或灯光信号，当发生第二次异相接地故障时应由过电流保护电器或漏电电流动作保护器切断故障电路； ⑤ 照明配电系统中，照明和插座回路不宜由同一回路供电。插座回路的电源侧应设置剩余 电流动作保护装置，其额定动作电流为30mA；

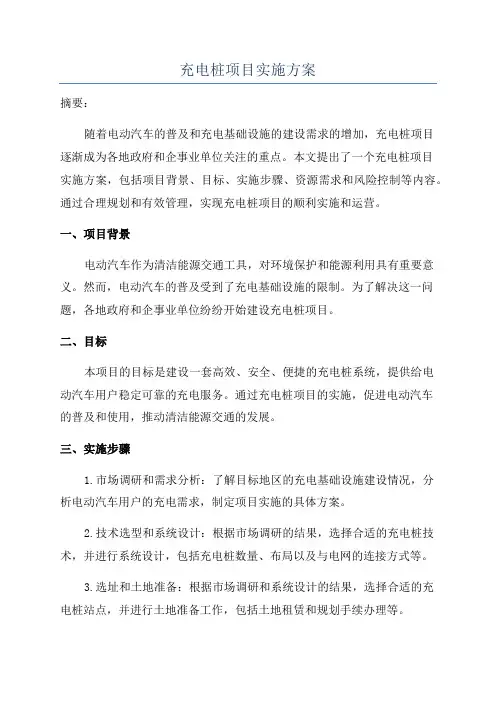

充电桩项目实施方案

摘要：

随着电动汽车的普及和充电基础设施的建设需求的增加，充电桩项目逐渐成为各地政府和企事业单位关注的重点。本文提出了一个充电桩项目实施方案，包括项目背景、目标、实施步骤、资源需求和风险控制等内容。通过合理规划和有效管理，实现充电桩项目的顺利实施和运营。

一、项目背景

电动汽车作为清洁能源交通工具，对环境保护和能源利用具有重要意义。然而，电动汽车的普及受到了充电基础设施的限制。为了解决这一问题，各地政府和企事业单位纷纷开始建设充电桩项目。

二、目标

本项目的目标是建设一套高效、安全、便捷的充电桩系统，提供给电动汽车用户稳定可靠的充电服务。通过充电桩项目的实施，促进电动汽车的普及和使用，推动清洁能源交通的发展。

三、实施步骤

1.市场调研和需求分析：了解目标地区的充电基础设施建设情况，分析电动汽车用户的充电需求，制定项目实施的具体方案。

2.技术选型和系统设计：根据市场调研的结果，选择合适的充电桩技术，并进行系统设计，包括充电桩数量、布局以及与电网的连接方式等。

3.选址和土地准备：根据市场调研和系统设计的结果，选择合适的充电桩站点，并进行土地准备工作，包括土地租赁和规划手续办理等。 4.设备采购和安装：根据系统设计的要求，采购充电桩设备，并进行安装和调试工作，确保设备的正常运行。

5.网络建设和运营管理：建立充电桩的网络通信系统，实现与后台管理系统的连接。建立运营管理团队，负责充电桩的日常运营和维护。

四、资源需求

1.人力资源：项目经理、市场调研人员、技术工程师、安装人员、运营管理人员等。

2.财务资源：项目投资、设备采购、土地租赁等。

3.技术资源：充电桩设备、网络通信系统、后台管理系统等。

五、风险控制

1.技术风险：选择合适的充电桩技术，并提供售后技术支持，避免设备故障和系统不稳定等问题。

2.市场风险：通过市场调研和需求分析，确保项目实施的合理性和可行性，降低市场风险。

充电桩的建设方案

第1篇

充电桩的建设方案

一、项目背景

随着我国新能源汽车产业的快速发展，电动汽车作为绿色出行方式已逐步融入大众生活。为满足电动汽车用户在日常出行中的充电需求，构建完善的充电设施体系成为当务之急。本方案旨在制定一套合法合规的充电桩建设方案，以促进电动汽车普及，推动新能源产业发展。

二、建设目标

1. 满足电动汽车用户在不同场景下的充电需求，提高充电便利性。

2. 确保充电设施安全、稳定、高效运行，降低运营成本。

3. 符合国家及地方政策法规要求，实现绿色可持续发展。

4. 提高充电设施利用率，促进新能源产业发展。

三、建设原则

1. 合法合规：遵循国家及地方政策法规，确保充电桩建设合法合规。

2. 科学布局：结合区域电动汽车发展情况，合理规划充电桩布局。

3. 安全可靠：确保充电设施安全稳定，降低故障率。

4. 便捷高效：提高充电速度，缩短用户等待时间。

5. 经济合理：合理控制建设成本，实现投资回报。

四、建设内容

1. 充电桩选型：根据电动汽车类型及用户需求，选择合适的充电桩类型，包括交流充电桩、直流快充桩等。

2. 充电桩布局：结合区域电动汽车保有量、用户需求、交通流量等因素，合理规划充电桩布局。

3. 设备安装：按照国家标准和规范，进行充电桩及其配套设施的安装。

4. 电力供应：确保充电桩电力供应充足，满足充电需求。

5. 充电网络建设：搭建充电桩运营管理平台，实现充电桩的远程监控、故障诊断和数据统计分析。

6. 安全防护：配置必要的安全防护措施，如急停按钮、过载保护、短路保护等。

7. 用户服务：提供便捷的用户界面，实现充电桩的快速查找、预约、支付等功能。

五、实施步骤

1. 前期调研：收集区域电动汽车发展情况、用户需求、政策法规等信息。

2. 方案设计：根据调研结果，制定充电桩建设方案，包括选型、布局、设备安装等。

3. 申报审批：将建设方案报送相关部门审批，取得建设许可。
