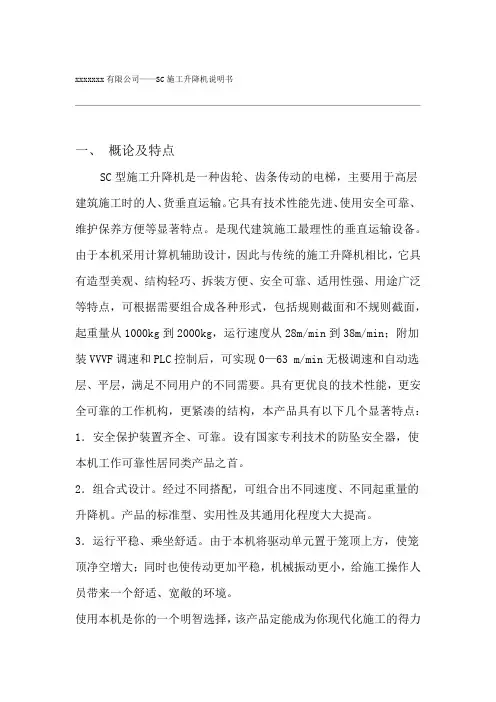

施工升降机常用型号及技术性能参数表
一、 GJJ牌SC型施工升降机常用型号及技术性能参数表
型号 SC200/200TD SCD200/200GZ SCD2002/200TD SCD200/200 SCD200/200GZ
最大提升高度(m) 250 250 250 250 250
提升速度(m/min) 40 0~63 40 40 0~60
额定载重量(kg) 2×2000 2×2000 2×2000 2×2000 2×2000
额定安装载重量 2×2000 2×2000 2×2000 2×2000 2×2000
吊杆额定载重量(kg) 180 180 180 180 180
电机功率(kw) 2×3×11 2×3×11 2×3×11 2×3×11 2×3×18.5
电机数量(set) 2×3 2×2 2×3 2×2 2×3
防护等级 IP55 IP55 IP55 IP55 IP55
额定电流(A) 2×3×23.5 2×3×23.5 2×3×23.5 2×3×23.5 2×3×23.5
供电电压(V) 380/440 380/440 380/440 380/440 380/440
限速器(Yype) SAJ40-1.2 SAJ30-1.2 SAJ30-1.2 SAJ30-1.2 SAJ40-1.2
外笼重量(kg) 1480 1480 1480 1480 1480
吊笼重量(kg) 2×1200 2×1200 2×1200 2×1200 2×1200
标准节重量(kg) 150 165 170 170 165
标准节长度(mm) 1508 1508 1508 1508 1508
对重重量(kg) 无对重 2×2000 2×1000 2×1000 无对重
1. SC200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,三传动,无对重。
2. SCD200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,两传动,对重重量为2×1000kg。
3. SCD200/200 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼内部,两传动,对重重量为2×1000kg。 4. SCD200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-63m/min,传动装置在吊笼顶部,两传动,对重重量为2×2000kg调速变频升降机。
5. SC200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-60min,传动装置在吊笼顶部,三传动,无对重调速度升降机 。
6. 带对重
型号 ?额定载重量 ?提升速度 电机功率 对重重量? 防坠安全器型号
??SCD200/200?? ?2×2000??? ?36? 2×2×11? ?2×1000? ??SAJ30-1.2
?SCD200/200TD 2×2000? ?36?? 2×2×11? ??2×1000 ?SAJ30-1.2
SCD270/270TD? ?2×2700?? ?36??? 2×3×11? ?2×1000?? ?SAJ40-1.2
SCD320/320TD? ?2×3200? 36? 2×3×11? ?2×1200?? ?SAJ40-1.2
7. 不带对重
型号 ?额定载重量 ?提升速度 电机功率 对重重量? 防坠安全器型号
SC100/100?? 2×1000 36? ?2×2×11?? ?0?? SAJ30-1.2
SC100/100TD ?2×1000 ?36?? ?2×2×11? 0 SAJ30-1.2
?SC150/150? ???2×1500??? ???36?? ?2×2×15? 0 SAJ40-1.2
?SC150/150TD? 2×1500? ?36??? 2×3×15?? 0 SAJ40-1.2
SC200/200TD ??2×2000 36??? 2×3×11?? 0 SAJ40-1.2
SC270/270TD ??2×2700 36??? 2×3×15? 0 SAJ50-1.2
SC320/320TD? ??2×3200?? 36??? 2×3×18.5? 0 ?SAJ50-1.2
二、 吊笼内尺寸有两种：
1. 长*宽*高：3.2*1.5*2.5
2. 3.0*1.3*2.5
三、 施工电梯选型及参数
1. ?施工电梯选型
综合考虑拟建建筑物的高度、平面形状、尺寸及周边场地情况和经济效益，本工程3＃楼拟选用西安京龙工程机械有限公司生产的SC200/200型施工电梯。 2. 施工电梯参数
主要技术性能如下：每个吊笼的额定载重量：2000kg/25人；吊笼内尺寸（长×宽×高）：3.2×1.5×2.5（m）；额定提升速度位0～80m/min；每个吊笼的功率：380～415V/50HZ；标准节：尺寸0.65×0.65m，高度1.508m，重量187kg；吊笼的重量2540kg；基本单元尺寸：3.6×4.4×4.7m。
……
四、 基础设置
1、产品说明中对于基础的技术要求
（1）地面压实后承载力，高度小于100m时不得低于0.1Mpa，高度大于100m时位0.15?Mpa。
（2）混凝土强度等级不低于C35。
（3）基础的尺寸为：?4.0m×6.0m×0.3m（京龙）。
2、本工程基础方案
（1）3＃楼施工电梯基础直接置于地下室顶板上。
3、基础设计
（1）3＃楼施工电梯基础
因基础设置于地下室顶板上，故须对顶板进行加固处理，加固方案如下：采用Φ48×3.5钢管进行加固，在施工电梯导架中心四周1.8m×1.8m范围内立竿按300×300间距支撑并配备方木和可调顶托加固，其他在基础范围内立竿按500×500间距加固。
五、 安全防护装置设置
施工人货电梯应具有下列安全防护装置并满足其要求： 1、施工升降机应为人货两用电梯，其安装和拆卸工作必须由取得建设行政主管部门颁发的拆装资质证书的专业队负责，并必须由经过专业培训，取得操作证的专业人员进行操作和维修。
2、地基应浇制混凝土基础，其承载能力应大于150kPa，地基上表面平整度允许偏差为10m，并应有排水设施。
3、应保证升降机的整体稳定性，升降机导轨架的纵向中心线至建筑物外墙面的距离宜选用较小的安装尺寸
江麓牌施工升降机
SC系列施工升降机技术参数表
Technical Parameters of SC Series Construction Hoist
吊笼额定载重量(kg)
Rated load capacity of
cage(kg) 1000 2000 2000
电机功率
Motor power(kw) 2×11 2×11 3×11
防坠安全器最大制动载荷（KN）
Max. Brake load of
anti-drop satety
device(KN) 30 40
提升速度 Lifting
speed(m/min) 36
标准安装高度
Standard installing
height(m) 150
电源 Power supply 380V/50Hz 415V/50Hz 440V/60Hz
减速器速比 Reducer
ratio(i) 16
吊笼底板尺寸（长×宽）（m）
Floor plate dimension of
cage(length×width)(m) 3.2×1.5 标准节基本型式Mast Setion
basic type 650×650×1508
800×800×1508
技术特征
Technical Characteristics 传动部分：吊笼传动部分结构紧凑、体积小、性能优良、维修方便。采用双驱动、三驱动的结构形式。
电控系统：主要电器元器件采用进口件；操作手柄为摆动操作。
电缆敷设：电缆框，适合于高度小于100米的建筑物；电缆滑车，适合各种高度。
