电气设备开发计划书

防爆三相交流异步电动机维修、验收作业指导书

一 维修流程

1 范围

本指导书规定了防爆电机维修工艺，适用于本厂的防爆电机维修。

2 电机预检

2.1 外观检查：电机风罩、风叶、接线室等，对其完整情况或缺陷作好详细记录；

2.2 初检用兆欧表摇测绝缘，检测其性能，初步判断其损害程度（检修或大修）。

2.3 必要时，进行空载试验，以确认电机三相电流平衡度、振动、轴承温度等。

3 电机解体

3.1拆去风罩和风叶。再逐项拆除其它零部件（轴承端盖、前、后端盖等），对拆除的零部件应铲清污垢妥善保管；

3.2 装好拆卸轴承的专用工具，均匀的加热，把轴承拉出，确认并记录型号；

3.3 套上抽转子的专用工具，将转子从定子膛内抽出，并放置在专用的拖架上；检查定子或转子绕组损坏情况，记录详细数据（电机铭牌、绕组、铁心数据）。

3.4 测量并记录定子铁芯内径、转子铁芯外径、与轴承相配端盖内孔、与轴承相配轴颈等尺寸，如有缺陷应及时提出，确定处理方案；

4 定子

4.1 通过直接加热或通电加热法拆除旧绕组，测量线径和记录接法。

4.2 根据旧线圈的形状、尺寸和绝缘结构绕制新线圈。

4.3进行软绕组的嵌线。

4.4根据记录数据进行接线。

4.5 接线完成后，进行耐压试验，三相电流平衡试验。 4.5.1耐压试验：

新电机标准试验值为： 1 000 V+2倍额定电压，最低为1 500 V。

对完全重绕的绕组，采用全值试验电压。对部分重绕绕组的试验电压值为新电机试验电压值的75％，试验前，对旧的绕组应仔细地清洗并烘干。

对新进电机验收时试验电压应为规定的80％(如认为必要应进一步烘干后进行)。

试验时应从不超过试验电压全值的一半开始，然后均匀地或以每步不超过全值50％逐步增至全值，电压从半值增至全值的时间应不少于10s。全值试验电压值应符合规定，并维持1 min。具体试验值如下：

维修情况 使用电压（V）

660 380

第一部分 发电机检修作业指导书

1 准备阶段

1.1 工作安排

1 √ 序 号 项 目 内 容

1 接受检修任务 根据报修记录情况，检修工作负责人召集检修人员集中。

2 明确工作任务 发电机检修

3 签发工作票 1、填写发电站第一种工作票。

2、交工作票签发人进行审核签发。

3、送工作票到运行班值,交值(班)长审查。

4 召开班前会 1、组织学习本次工作的作业指导书；

2、做好危险点分析及安全控制措施；

3、交待安全注意事项；

4、交待人员分工，明确各自的工作范围与安全责任；

5、工器具及材料准备。

1.2 危险点分析及安全控制措施

√ 序 号 危 险 点 安 全 控 制 措 施

1 触电伤害 1、严防误操作。在检修前要核对与发电机有关设备双重名称，验电、挂接地线，确认无误后方可进行检修，并设专人监护；

2 2、严防反送电源和感应电。拉开有可能反送电的开关，并挂接地线，在有可能产生感应电的地段加挂接地线。

3、严防人体接触其他带电部分。

2 拆开时未作标记，造成装复困难或损坏部件。 1、拆开发电机盖板前要做好位置标记，起吊盖板时要防止碰伤发电机内部部件或碳刷集电环。

2、测量轴与轴之间的间隙，发电机定转子间隙等并做好记录，还应与发电机安装或上次检修数据进行比较。

3、拆下的零件应放置在专用箱内，然后清洗干净，对损坏的零部件应及时修理或更换。

3 起吊转子时损伤发电机部件 1、拆下的螺栓和零件要做好标记，妥善保管。在不工作时，发电机定转子均用彩条布盖好，必要时还应贴上封条，以防发生意外。

2、吊转子磁极要使用专用吊具，特别要采取措施防止摆动碰伤发电机定子。

4 吊出转子时伤人或火灾 1、使用磨光机时，其电源应是装有漏电保护器的具有双向开关的交流电源，工作人员应带好安全帽、绝缘手套和防护面罩。

2、一个磁极的最后一根键拔出前，磁极下应垫好支墩，磁极键不得上、下抛掷。只能上、下传送。

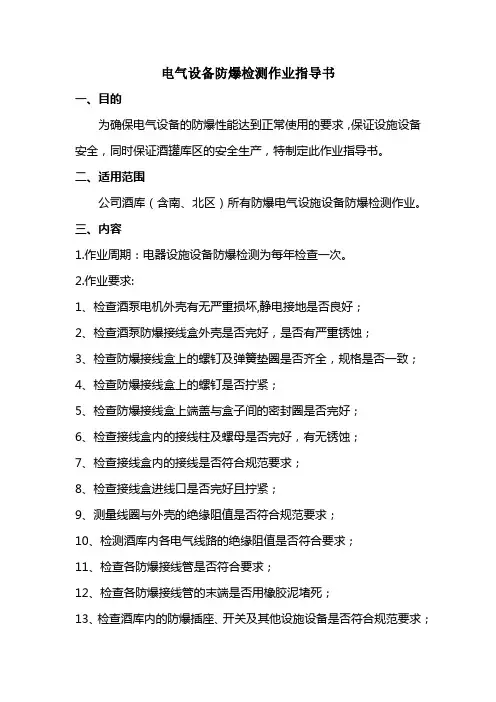

电气设备防爆检测作业指导书

一、目的

为确保电气设备的防爆性能达到正常使用的要求，保证设施设备安全，同时保证酒罐库区的安全生产，特制定此作业指导书。

二、适用范围

公司酒库（含南、北区）所有防爆电气设施设备防爆检测作业。

三、内容

1.作业周期：电器设施设备防爆检测为每年检查一次。

2.作业要求:

1、检查酒泵电机外壳有无严重损坏,静电接地是否良好；

2、检查酒泵防爆接线盒外壳是否完好，是否有严重锈蚀；

3、检查防爆接线盒上的螺钉及弹簧垫圈是否齐全，规格是否一致；

4、检查防爆接线盒上的螺钉是否拧紧；

5、检查防爆接线盒上端盖与盒子间的密封圈是否完好；

6、检查接线盒内的接线柱及螺母是否完好，有无锈蚀；

7、检查接线盒内的接线是否符合规范要求；

8、检查接线盒进线口是否完好且拧紧；

9、测量线圈与外壳的绝缘阻值是否符合规范要求；

10、检测酒库内各电气线路的绝缘阻值是否符合要求；

11、检查各防爆接线管是否符合要求；

12、检查各防爆接线管的末端是否用橡胶泥堵死；

13、检查酒库内的防爆插座、开关及其他设施设备是否符合规范要求；电气设备防爆检查记录

检查日期： 检查人：

设备位置及编号 检查内容 检查结果 备注

1 检查酒泵电机外壳有无严重损坏,静电接地是否良好；

2 检查酒泵防爆接线盒外壳是否完好，是否有严重锈蚀；

3 检查防爆接线盒上的螺钉及弹簧垫圈是否齐全，规格是否一致；

4 检查防爆接线盒上的螺钉是否拧紧；

5 检查防爆接线盒上端盖与盒子间的密封圈是否完好；

6 检查接线盒内的接线柱及螺母是否完好，有无锈蚀；

7 检查接线盒内的接线是否符合规范要求；

8 检查接线盒进线口是否完好且拧紧；

9 测量线圈与外壳的绝缘阻值是否符合规范要求；

1 检查酒泵电机外壳有无严重损坏,静电接地是否良好；

线束工厂计划书

1. 引言

本文档旨在介绍一个全新的线束工厂的计划。线束工厂主要生产各种不同类型的线束，用于汽车、家电和电子设备等领域。该计划的目标是建立一个高效、可持续发展的线束生产工厂，以满足不断增长的市场需求。

2. 项目背景

随着汽车和电子设备行业的快速发展，线束作为重要的电气组件之一，具有巨大的市场需求。然而，目前市场上尚缺乏高质量、高产能的线束工厂。因此，我们决定建立一个新的线束工厂，以填补市场空缺，并满足客户不断增长的需求。

3. 目标和目标市场

我们的目标是建立一个高效的生产线束的工厂，具备以下特点： - 能够满足客户高质量的需求。 - 根据市场需求，能够灵活、快速地调整生产线。 - 提供竞争力的价格，以吸引更多的客户。 - 实施可持续发展战略，关注环境保护和资源的节约。

我们的目标市场主要包括： - 汽车制造商，包括传统汽车制造商和新兴的电动汽车制造商。 - 家电制造商，如空调、洗衣机和冰箱等。 - 电子设备制造商，如智能手机和电脑等。

4. 生产流程和设备需求

为了提高生产效率和质量，我们计划采用先进的生产流程和设备。生产线将包括以下几个主要环节： 1. 材料采购：采购高质量的线束原材料。 2. 制造线束：使用自动化设备和机器，按照客户要求制造线束。 3. 检测和质量控制：进行严格的检测和质量控制，确保产品符合标准。 4. 包装和出货：将线束进行包装，并准备发货。

为了实现以上生产流程，我们需要以下设备： - 自动化线束制造机器：用于高效、准确地制造线束。 - 检测设备：用于检测线束的质量和性能。 - 包装机器：用于线束的包装和出货准备。

5. 人力资源需求

为了有效运营线束工厂，我们需要招募一支专业、高效的团队。以下是我们的人力资源需求： - 生产经理：负责生产流程的管理和协调。 - 技术工程师：负责设备的维护和改进。 - 质量控制人员：负责产品的质量检测和控制。 - 仓库管理员：负责物料的管理和仓库的组织。 - 销售团队：负责开拓市场、维护客户关系和接收订单。
