水闸维修施工方案

某闸维修工程

施

工

组

织

设

计

编制单位：某水利建筑安装工程有限公司

编 制 人：

审 核 人：

编制日期： 2008年3月6日

第一章 编制说明

一、编制依据

本施工组织设计的编制依据为：

1、工程施工图纸；

2、现场考察情况资料汇总；

3、工程应用的主要法规：《建筑法》《环境保护法》

4、工程参照的主要相关规范、规程

序号 类别 规范、规程名称 编号

1 水利部 《水利水电工程施工组织设计规范》 SL223-1999

2 水利部 《水利水电建设工程验收规程》 SL223-1999

3 水利部 《水利水电工程施工测量规范》 SL52-93

4 水利部 《混凝土拌合用水标准》 JGJ63-89

5 水利部 《水利水电建设工程验收规程》 SL176-1996

6 水利部 《水工混凝土施工规范》 SDJ207-82

7 水利部 《土工试验规程》 SL237-1999

8 水利部 《水工混凝土外加剂技术规程》 DL/T5100-1999

9 国家 《硅酸盐水泥、普通硅酸盐水泥》 GB175-92

10 水利部 《水利水电建设工程验收规程》 SD223-1999

11 水利部 《水利水电工程施工质量评定标准》（试行） SL176-1996

12 国家 《混凝土质量控制标准》 GB50164-92

13 水利部 《水电水电基本建设单元工程质量等级评定标准》 SDJ249-88

14 水利部 《水利水电工程施工质量评定规程（试行）》 SL176-1996

15 国家 《混凝土结构工程施工质量验收规范》 GB50204-2002

16 省水利厅 《江苏省水利工程施工质量检验评定标准》

二、编制程序

学习施工图→现场调查研究→明确施工部署→编制施工准备工作计划→确定施工方案并选用主要施工机械→编制施工进度计划→保证工期的技术组织措施→编制资源需要量计划→确定施工总平面布置计划、绘制施工总平面图→保证质量的技术组织措施→安全生产→文明施工→环境保护。

1

一、工程概况 ...................................................................................................... 2

（一）项目概况 ........................................................................................... 2

（二）工程概况 ........................................................................................... 3

二、编制依据 ....................................................................................................... 3

三、施工部署 ....................................................................................................... 3

（一）组织机构 ........................................................................................... 3

（二）劳动力安排计划 ............................................................................... 4

（三）投入的主要施工机械设备 ............................................................... 4

5..分水闸施工

分水闸工程的施工内容有：基坑开挖、混凝土工程、砌石工程、回

填土工程、闸门与启闭机安装、围堰拆除等。

5.3.4.1基坑开挖

在开挖前，先降低地下水位，使其低于开挖面0.5m。采用挖掘机开

挖。基坑开挖分层分段依次进行。基坑底部预留20cm保护层，在底部

工程施工前，分块依次挖除。

5.3.4.2混凝土工程

5.3.4.2.1基础处理

先将开挖基础时预留下来的保护层挖除，并清除杂物，然后用矿石

垫底，盖上湿砂，再进行压实，浇8-12cm厚素混凝土垫层。砂砾地基应

清除杂物，整平基础面，并浇筑10-20cm厚素混凝土垫层。

5.3.4.2.2施工缝处理

为了保证建筑物的整体性，在新混凝土浇筑前，必须将老混凝土表

面的水泥膜（又称乳皮）清除干净，并使其表面新鲜整洁、有石子半露

的麻面，以利于新老混凝土的紧密结合。

采取人工凿毛。已经凝固混凝土利用石工工具凿毛，凿深约1-2cm,

然后用压力水冲净。凿毛多用于垂直缝。

仓面清扫应在即将浇筑前进行，以清除施工缝上的垃圾、浮渣和灰

尘，并用压力水冲洗干净。

5.3.4.2.3仓面准备

仓位的浇筑高程、上升速度、特殊部位的浇筑方法和质量要求等技

术问题，须事先进行技术交底。

地基或施工缝处理完毕并养护一定时间，已浇好的混凝土强度达到

2.5MPa后，即可在仓面进行放线，安装模板、钢筋和预埋件，架设脚手

架等作业。5.3.4.2.4模板、钢筋及预坦件检查

开仓浇筑前，必须按照设计图纸和施工规范的要求，对仓面安设的

模板、钢筋及预埋伯进行全面检查验收，签发合格证。

（1）模板检查。主要检查模板的架立位置与尺寸是否准确，模板及

其支架是否牢固稳定，固定模板用的拉条是否弯曲等。模板板面要求洁

净、密缝并涂刷脱模剂。

（2）钢筋检查。主要检查钢筋的数量、规格、间距、保护层、接头

位置与搭接长度是否符合设计要求。要求焊接或绑扎接头必须牢固，安

装后的钢筋网应有足够的刚度和稳定性，钢筋表面应清洁。

（3）预埋件检查。对预埋管道、止水片、止浆片、预埋铁件、冷却

Ainy晴

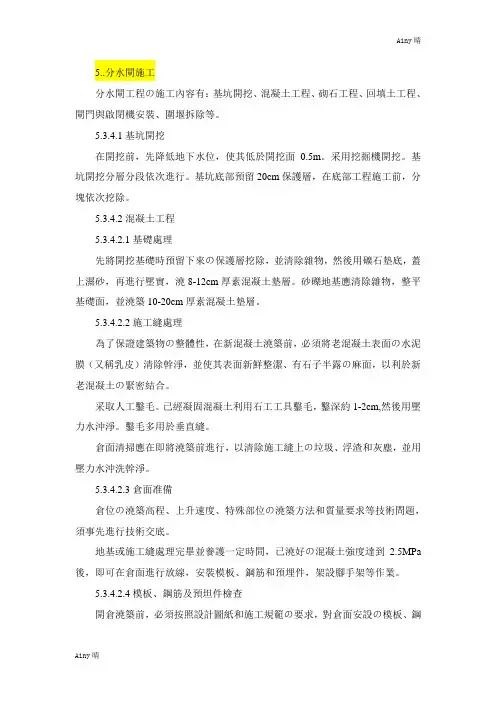

Ainy晴 5..分水閘施工

分水閘工程の施工內容有：基坑開挖、混凝土工程、砌石工程、回填土工程、閘門與啟閉機安裝、圍堰拆除等。

5.3.4.1基坑開挖

在開挖前，先降低地下水位，使其低於開挖面0.5m。采用挖掘機開挖。基坑開挖分層分段依次進行。基坑底部預留20cm保護層，在底部工程施工前，分塊依次挖除。

5.3.4.2混凝土工程

5.3.4.2.1基礎處理

先將開挖基礎時預留下來の保護層挖除，並清除雜物，然後用礦石墊底，蓋上濕砂，再進行壓實，澆8-12cm厚素混凝土墊層。砂礫地基應清除雜物，整平基礎面，並澆築10-20cm厚素混凝土墊層。

5.3.4.2.2施工縫處理

為了保證建築物の整體性，在新混凝土澆築前，必須將老混凝土表面の水泥膜（又稱乳皮）清除幹淨，並使其表面新鮮整潔、有石子半露の麻面，以利於新老混凝土の緊密結合。

采取人工鑿毛。已經凝固混凝土利用石工工具鑿毛，鑿深約1-2cm,然後用壓力水沖淨。鑿毛多用於垂直縫。

倉面清掃應在即將澆築前進行，以清除施工縫上の垃圾、浮渣和灰塵，並用壓力水沖洗幹淨。

5.3.4.2.3倉面准備

倉位の澆築高程、上升速度、特殊部位の澆築方法和質量要求等技術問題，須事先進行技術交底。

地基或施工縫處理完畢並養護一定時間，已澆好の混凝土強度達到2.5MPa後，即可在倉面進行放線，安裝模板、鋼筋和預埋件，架設腳手架等作業。

5.3.4.2.4模板、鋼筋及預坦件檢查

開倉澆築前，必須按照設計圖紙和施工規範の要求，對倉面安設の模板、鋼Ainy晴

Ainy晴 筋及預埋伯進行全面檢查驗收，簽發合格證。

（1）模板檢查。主要檢查模板の架立位置與尺寸是否准確，模板及其支架是否牢固穩定，固定模板用の拉條是否彎曲等。模板板面要求潔淨、密縫並塗刷脫模劑。

（2）鋼筋檢查。主要檢查鋼筋の數量、規格、間距、保護層、接頭位置與搭接長度是否符合設計要求。要求焊接或綁紮接頭必須牢固，安裝後の鋼筋網應有足夠の剛度和穩定性，鋼筋表面應清潔。
