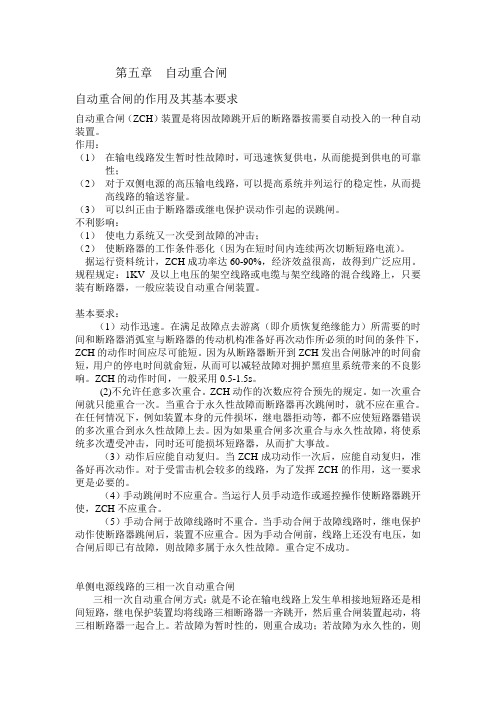

第五章自动重合闸自动重合闸的作用及其基本要求自动重合闸（ZCH）装置是将因故障跳开后的断路器按需要自动投入的一种自动装置。

作用：（1）在输电线路发生暂时性故障时，可迅速恢复供电，从而能提到供电的可靠性；（2）对于双侧电源的高压输电线路，可以提高系统并列运行的稳定性，从而提高线路的输送容量。

（3）可以纠正由于断路器或继电保护误动作引起的误跳闸。

不利影响：（1）使电力系统又一次受到故障的冲击；（2）使断路器的工作条件恶化（因为在短时间内连续两次切断短路电流）。

据运行资料统计，ZCH成功率达60-90%，经济效益很高，故得到广泛应用。

规程规定：1KV及以上电压的架空线路或电缆与架空线路的混合线路上，只要装有断路器，一般应装设自动重合闸装置。

基本要求：（1）动作迅速。

在满足故障点去游离（即介质恢复绝缘能力）所需要的时间和断路器消弧室与断路器的传动机构准备好再次动作所必须的时间的条件下，ZCH的动作时间应尽可能短。

因为从断路器断开到ZCH发出合闸脉冲的时间俞短，用户的停电时间就俞短，从而可以减轻故障对拥护黑疸里系统带来的不良影响。

ZCH的动作时间，一般采用0.5-1.5s。

(2)不允许任意多次重合。

ZCH动作的次数应符合预先的规定。

如一次重合闸就只能重合一次。

当重合于永久性故障而断路器再次跳闸时，就不应在重合。

在任何情况下，例如装置本身的元件损坏，继电器拒动等，都不应使短路器错误的多次重合到永久性故障上去。

因为如果重合闸多次重合与永久性故障，将使系统多次遭受冲击，同时还可能损坏短路器，从而扩大事故。

（3）动作后应能自动复归。

当ZCH成功动作一次后，应能自动复归，准备好再次动作。

对于受雷击机会较多的线路，为了发挥ZCH的作用，这一要求更是必要的。

（4）手动跳闸时不应重合。

当运行人员手动造作或遥控操作使断路器跳开使，ZCH不应重合。

（5）手动合闸于故障线路时不重合。

当手动合闸于故障线路时，继电保护动作使断路器跳闸后，装置不应重合。

自动重合闸保护的评价
自动重合闸保护的评价如下：
１．优点：自动重合闸保护能自动区分缓变漏电和突变漏电（触电）进行保护；能在线路绝缘水平低、漏电电流较大且稳定性差的条件下运行；采用了数字滤波技术，增强了抗干扰能力，在线投运更加可靠；能防止雷击感应高电压窜入低压线路，避免弱电设备损坏；能自动智能跟踪设置线路缓变漏电流上限安全值，也可人工设置缓变、突变漏电限定动作值；分断能力高；使用寿命长；体积小外形美观。

２．缺点：暂无。

浅谈220KV输电线路自动重合闸的运行与投退作者：李春义来源：《中国科技博览》2013年第38期[摘要] 本文阐述了输电线路重合闸动作时间的选择原则，分析了220KV输电线路自动重合闸的运行情况，介绍了220KV输电线路自动重合闸的运行方式及特点，探讨了220KV输电线路自动重合闸的投退操作，提出了220KV输电线路自动重合闸的维护。

[关键词] 220KV输电线路自动重合闸运行投退输电线路是电网的重要组成部分，它不仅是输送和分配电能的载体，还是构成电力系统非常重要的一个环节。

220KV 输电线路输送容量大、距离远且经济性较高，是目前电力系统主要输电电压等级之一。

因此，做好 220KV 输电线路自动重合闸的运行与维护，对保持电力系统稳定运行，保障社会正常用电有着重要的意义。

1、输电线路重合闸动作时间的选择原则1.1保护动作时间，双电源线路应考虑线路两侧继电保护以不同时限切除故障的可能性。

1.2断路器固有动作时间，包括断路器固有分闸时间和熄弧时间。

1.3断路器跳闸后，其触头间绝缘强度恢复时间；若不考虑此时间，如断路器重合于永久性故障上，就可能发生断路器爆炸的严重后果。

1.4断路器跳闸后，故障点电弧熄灭，周围介质绝缘强度的恢复时间，若采用单相重合闸方式，还要考虑潜供电流的影响。

以上重合闸动作时间选择的四项原则中，第2条取决于断路器的动作特性，受当前技术发展的制约，第3、4条是故障发生后客观存在的现实因素，非人为可控因素，只有第1条中“保护动作时间”受人为整定的影响。

2、220KV输电线路自动重合闸的运行分析220KV 输电线路均配置同一厂家两套独立保护。

除了采用如北京四方 CSL101A 与CSL102A 等组合的部分线路因无重合闸配置而使用专门断路器控制装置重合闸外，其余所有线路均配置两套重合闸。

由于各个地区系统运行方式及线路保护组情况不同，有以下两种重合闸的投运方式：一是采用两套重合闸方式把手打在同一位置，只投一套重合闸出口压板的运行方式；二是同时投入两套重合闸的运行方式。

自动重合闸原理
自动重合闸是电力系统中的一种保护装置，用于自动恢复电力供应和减少停电时间。

它能够实现对电力系统中断电事故的快速切除和自动回复操作。

自动重合闸的工作原理如下：
1. 监测电力系统状态：自动重合闸装置通过接收与电力系统相关的信号，如电流、电压、频率等，监测电力系统的状态。

2. 检测异常情况：当系统发生故障或异常情况时，自动重合闸装置会检测到这些异常，并根据预设的保护参数进行判断。

3. 切除电力系统：当自动重合闸装置判断出电力系统发生故障或异常情况时，它会迅速切除电力系统，即打开断路器或切断电力供应，以避免故障扩大或造成更大的损失。

4. 分析故障原因：自动重合闸装置会通过对故障信号的分析，确定故障的位置和原因，为后续的维修工作提供参考。

5. 重启电力系统：在故障得到修复或自动重合闸装置判断故障消除后，它会恢复电力供应并重新闭合断路器，将电力系统重新连接起来。

自动重合闸装置的作用是保护电力系统的安全运行。

它能够快速切除故障电路，减少停电时间，提高电力供应的可靠性。

同
时，它还能够避免对电力系统的损坏，确保电力系统的稳定性和可用性。

:作行为规范系列线路自动重合闸运行规定办法（标准、完整、实用、可修改）编号：FS-QG-66842 线路自动重合闸运行规定办法Regulati ons for automatic reclos ing of lines说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

线路自动重合闸运行规定1重合闸装置无选相元件，选相功能由线路保护完成，重合闸装置均为一次重合闸。

目前线路综合重合闸运行均采用单相重合闸方式（1P）。

2线路速动保护起动重合闸，线路延时段保护、过电压保护、电抗器保护、母线保护、失灵保护、短线保护及远跳收信跳闸闭锁重合闸。

3双母线接线方式线路重合闸运行规定3.1配置一套重合闸的运行规定3.2重合闸采用开关位置不对应起动和保护起动相结合的方式。

线路运行，两侧重合闸均按“单相重合闸”方式运行。

线路停运，两侧重合闸均退出；一侧重合闸装置异常，将异常侧重合闸停用，正常侧重合闸仍按“单相重合闸”方式投入。

3.3配置两套重合闸的运行规定3.3.1两套重合闸只用其中套，一般用第一套保护中的重合闸，两套重合闸均置“单相重合闸”方式，第二套保护中的重合闸合闸出口压板断开。

重合闸停用时，两套重合闸应同时停用。

3.3.2两套重合闸与之对应的保护采用“一对方式。

其中套重合闸装置异常时，将异常重合闸及对应的保护退出，正常重合闸及对应的保护装置投入。

4一个半断路器接线方式线路重合闸的运行规定4.1重合闸装置均按断路器配置，两断路器重合闸按先后顺序重合。

4.2线路重合闸投入是指两台断路器重合闸同时投入或其中台断路器重合闸投入。

对按程序先后进行合闸的重合闸，先合重合闸因故退出时，应将后合重合闸改为先合，以保证投入重合闸正常运行。

对按时间先后进行合闸的重合闸，先合重合闸因故退出时，后合重合闸可正常运行，不作改动。

4.3线路重合闸退出是指两台断路器重合闸同时退出。

GL实用范本| DOCUMENT TEMP LATE4.4线路运行，其中台断路器因故停运，停运断路器的重合闸退出，运行断路器重合闸正常投入。
