一、实验目的1. 理解雷达干扰的基本原理和作用;2. 掌握雷达干扰实验的操作方法;3. 分析雷达干扰实验的结果,提高雷达系统的抗干扰能力。
二、实验原理雷达干扰是指利用电磁波对敌方雷达进行干扰,使其无法正常工作或降低其性能。
雷达干扰技术包括压制干扰、欺骗干扰和干扰对抗等。
本实验主要研究压制干扰和欺骗干扰。
压制干扰:通过发射大功率的干扰信号,使敌方雷达接收到的回波信号被淹没,从而降低雷达的探测能力。
欺骗干扰:通过发射模拟目标信号的干扰信号,误导敌方雷达的探测和跟踪,使其无法正确识别目标。
三、实验设备与仪器1. 雷达系统:包括发射机、接收机、天线等;2. 干扰设备:包括干扰发射机、干扰天线等;3. 测试仪器:包括示波器、频谱分析仪等;4. 实验软件:雷达信号处理软件、干扰模拟软件等。
四、实验步骤1. 连接实验设备,调试雷达系统,使其处于正常工作状态;2. 设置干扰参数,包括干扰功率、频率、波形等;3. 开启干扰设备,对雷达系统进行压制干扰实验;4. 记录雷达系统的响应,包括探测距离、目标识别率等;5. 关闭干扰设备,分析雷达系统的抗干扰能力;6. 重复步骤3-5,进行欺骗干扰实验;7. 对比压制干扰和欺骗干扰对雷达系统的影响;8. 分析实验结果,提出提高雷达系统抗干扰能力的建议。
五、实验结果与分析1. 压制干扰实验(1)当干扰功率较小时,雷达系统仍能正常工作,但探测距离和目标识别率有所下降;(2)当干扰功率较大时,雷达系统无法正常工作,探测距离和目标识别率显著下降。
2. 欺骗干扰实验(1)在欺骗干扰下,雷达系统对目标的位置和速度判断出现偏差;(2)欺骗干扰下,雷达系统的目标识别率降低。
六、实验结论1. 压制干扰和欺骗干扰对雷达系统均有较大影响,雷达系统应具备较强的抗干扰能力;2. 雷达系统在设计时,应考虑抗干扰措施,如采用抗干扰波形、优化天线设计等;3. 实验结果表明,提高雷达系统的抗干扰能力是必要的,有利于提高雷达系统的可靠性和实用性。
第1篇一、实验背景随着航海技术的不断发展,航海雷达作为一种重要的航海辅助设备,在船舶航行中扮演着至关重要的角色。
为了提高航海人员的实际操作能力,了解航海雷达的工作原理和应用,我们进行了航海雷达实验。
二、实验目的1. 了解航海雷达的基本原理和组成。
2. 掌握航海雷达的操作方法。
3. 熟悉航海雷达在航海中的应用。
4. 培养航海人员的实际操作能力。
三、实验内容1. 航海雷达的基本原理和组成2. 航海雷达的操作方法3. 航海雷达在航海中的应用4. 实际操作训练四、实验过程1. 实验准备(1)实验设备:航海雷达、计算机、实验指导书等。
(2)实验人员:航海雷达实验小组,共5人。
(3)实验时间:2022年X月X日。
2. 实验步骤(1)学习航海雷达的基本原理和组成,了解雷达的发射、接收、处理等过程。
(2)熟悉航海雷达的操作方法,包括开关机、调整雷达参数、显示雷达图像等。
(3)学习航海雷达在航海中的应用,如定位、导航、避碰等。
(4)进行实际操作训练,包括雷达的调试、图像分析、船舶识别等。
3. 实验结果(1)实验小组成员掌握了航海雷达的基本原理和组成。
(2)实验小组成员熟悉了航海雷达的操作方法,能够熟练地进行开关机、调整雷达参数、显示雷达图像等操作。
(3)实验小组成员了解了航海雷达在航海中的应用,能够根据实际情况进行定位、导航、避碰等操作。
(4)实验小组成员通过实际操作训练,提高了航海雷达的操作能力。
五、实验总结1. 通过本次实验,我们深入了解了航海雷达的基本原理和组成,掌握了航海雷达的操作方法,熟悉了航海雷达在航海中的应用。
2. 实验过程中,我们发现了航海雷达在实际操作中存在的一些问题,如图像不稳定、船舶识别困难等,这些问题需要进一步研究和解决。
3. 通过实际操作训练,我们提高了航海雷达的操作能力,为今后在航海工作中使用航海雷达打下了坚实基础。
六、实验建议1. 在航海雷达实验过程中,应注重理论与实践相结合,提高实验效果。
一、实训目的本次雷达基础实训旨在使学员掌握雷达的基本原理、组成、工作过程以及雷达在现代军事和民用领域中的应用,提高学员对雷达技术的认识和操作能力。
二、实训内容1. 雷达基本原理雷达(Radar)是一种利用电磁波探测目标的无线电设备。
其基本原理是发射电磁波,然后接收目标反射回来的回波,通过分析回波的特性来确定目标的位置、速度等信息。
2. 雷达组成雷达主要由发射机、接收机、天线、信号处理器和显示器等组成。
(1)发射机:负责产生一定频率的电磁波,并驱动天线发射。
(2)接收机:负责接收目标反射回来的电磁波,并将信号放大。
(3)天线:负责发射和接收电磁波。
(4)信号处理器:负责对接收到的信号进行处理,提取目标信息。
(5)显示器:负责显示雷达检测结果。
3. 雷达工作过程(1)发射机产生一定频率的电磁波。
(2)电磁波经过天线发射出去。
(3)目标反射电磁波,回到雷达接收机。
(4)接收机将接收到的信号放大。
(5)信号处理器对信号进行处理,提取目标信息。
(6)显示器显示目标信息。
4. 雷达在现代军事和民用领域中的应用(1)军事领域:雷达在军事领域应用广泛,如预警雷达、防空雷达、舰载雷达、机载雷达等。
(2)民用领域:雷达在民用领域也有广泛应用,如气象雷达、交通雷达、地质雷达等。
三、实训过程1. 理论学习首先,学员通过查阅资料、听课等方式,对雷达基本原理、组成、工作过程等内容进行深入学习。
2. 实验操作在理论学习的的基础上,学员进行雷达实验操作。
具体步骤如下:(1)连接雷达设备,检查设备是否正常。
(2)调整雷达参数,如频率、脉冲宽度、脉冲重复频率等。
(3)发射电磁波,观察天线发射情况。
(4)接收目标反射回来的电磁波,观察接收机工作情况。
(5)对信号进行处理,提取目标信息。
(6)观察显示器显示的目标信息。
3. 结果分析通过实验操作,学员对雷达基本原理、组成、工作过程有了更直观的认识。
同时,通过对实验结果的分析,学员了解了雷达在探测目标、定位等方面的应用。
第1篇一、实验目的本次实验旨在通过对外部雷达算法的研究与实验,掌握雷达信号处理的基本原理,了解外部雷达系统的组成与工作流程,并通过对实验数据的处理与分析,验证雷达算法的有效性。
二、实验原理外部雷达系统是一种利用电磁波探测目标位置、速度和姿态的传感器。
其基本原理是通过发射电磁波,当电磁波遇到目标后,部分能量被反射回来,雷达接收反射回来的信号,通过信号处理得到目标信息。
本次实验主要涉及以下雷达算法:1. 脉冲压缩算法:用于提高雷达的距离分辨率,减少多径效应的影响。
2. 多普勒效应算法:用于提取目标的径向速度信息。
3. 目标检测与跟踪算法:用于检测目标的存在,并对其轨迹进行跟踪。
三、实验设备1. 雷达发射器:用于发射电磁波。
2. 雷达接收器:用于接收反射回来的电磁波。
3. 数据采集卡:用于采集雷达接收到的信号。
4. 计算机:用于进行信号处理与数据分析。
四、实验步骤1. 搭建实验平台:将雷达发射器、雷达接收器、数据采集卡和计算机连接,确保各设备正常工作。
2. 设置实验参数:根据实验需求,设置雷达的发射频率、脉冲宽度、采样率等参数。
3. 采集实验数据:启动雷达系统,进行目标探测实验,采集雷达接收到的信号数据。
4. 信号处理:对采集到的信号数据进行脉冲压缩、多普勒效应提取、目标检测与跟踪等算法处理。
5. 数据分析:对处理后的数据进行可视化展示,分析目标的位置、速度和姿态等信息。
五、实验结果与分析1. 脉冲压缩算法:通过实验,验证了脉冲压缩算法能够有效提高雷达的距离分辨率,减少多径效应的影响。
2. 多普勒效应算法:实验结果表明,多普勒效应算法能够准确提取目标的径向速度信息。
3. 目标检测与跟踪算法:实验验证了目标检测与跟踪算法能够有效检测目标的存在,并对其轨迹进行跟踪。
六、实验结论1. 通过本次实验,掌握了雷达信号处理的基本原理,了解了外部雷达系统的组成与工作流程。
2. 验证了脉冲压缩、多普勒效应和目标检测与跟踪等雷达算法的有效性。
雷达原理或应用的分析总结1. 简介雷达(Radar)是利用无线电波进行探测和测量的技术,广泛应用于军事、天气、航空航天、海洋及测绘等领域。
本文将对雷达的原理和应用进行分析总结。
2. 雷达原理雷达的核心原理是利用发射器发射一束脉冲无线电波,当这些波遇到目标物体后,会被反射回来并被接收器接收。
通过测量波的往返时间和信号的特征,可以判断目标的距离、速度和方位。
以下是雷达原理的关键要点:2.1 发射与接收雷达系统中的发射器产生一束脉冲无线电波,这些波沿着预定的方向传播,并遇到目标物体后被反射回来。
接收器接收反射波并进行处理,从中获取目标信息。
2.2 噪声与干扰雷达系统中存在着各种类型的噪声与干扰,如气象干扰、杂波干扰和人造干扰等。
为了提高雷达的性能,需要采取各种方法来抑制噪声与干扰,例如滤波器、调制解调器和信号处理算法等。
2.3 雷达方程雷达方程描述了雷达系统中能量的传输和接收过程,它是分析雷达性能的基础。
雷达方程包含了发射功率、接收功率、目标散射截面、距离和信噪比等因素。
3. 雷达应用雷达技术在多个领域都得到了广泛的应用,以下是雷达应用的几个重点领域:3.1 军事应用雷达在军事领域中起着重要作用,用于探测空中和地面目标,进行目标识别和跟踪。
军用雷达具有高度的隐蔽性和敏感性,既可以用于侦察和预警,也可以用于导航和制导等任务。
3.2 航空航天应用航空航天领域使用雷达进行航空器的监测、导航和防撞系统。
雷达可以在恶劣天气条件下提供飞行器的位置和高度信息,确保航空器的安全。
3.3 天气预报与气象研究雷达可用于天气预报和气象研究,通过观测和分析雨滴和雪花的反射,可以获取降水、风速和风向等信息。
这些信息对于预测和研究天气现象非常重要。
3.4 海洋观测与测绘雷达在海洋领域中应用广泛,用于海上目标的探测和监测,包括船只、潜艇和浮标等。
雷达还可用于海洋测绘,获取海洋地形和潮流等数据,为海洋资源开发提供重要参考。
4. 雷达的发展与前景雷达技术自二战以来已经取得了长足的发展,并且在各个领域呈现出不断创新的趋势。
第1篇一、实验背景随着雷达技术的不断发展,雷达在各个领域的应用越来越广泛。
从军事到民用,从空间探测到地表监测,雷达技术都发挥着至关重要的作用。
本实验旨在通过拓展雷达应用,探讨雷达技术在新型领域的可行性,并验证其实际效果。
二、实验目的1. 探索雷达技术在新型领域的应用潜力。
2. 验证雷达技术在不同环境下的性能表现。
3. 分析雷达技术在新型应用中的优缺点,为实际应用提供参考。
三、实验内容1. 实验设备- 雷达发射器- 雷达接收器- 数据采集系统- 控制软件- 实验场地(如森林、水域、城市等)2. 实验步骤(1)确定实验目标:根据实验目的,选择雷达在新型领域的应用场景,如森林火灾监测、水域探测、城市交通管理等。
(2)搭建实验平台:根据实验目标,搭建相应的实验平台,包括雷达发射器、接收器、数据采集系统等。
(3)进行实验测试:在实验场地进行雷达发射和接收测试,记录数据,分析雷达在不同环境下的性能表现。
(4)数据处理与分析:对采集到的数据进行处理和分析,评估雷达在新型领域的应用效果。
3. 实验项目(1)森林火灾监测:利用雷达对森林进行监测,实时掌握森林火情,提高火灾防控能力。
(2)水域探测:利用雷达对水域进行探测,监测水质、水流速度等参数,为水资源管理提供依据。
(3)城市交通管理:利用雷达监测城市道路交通流量,为交通信号控制提供数据支持。
四、实验结果与分析1. 森林火灾监测实验结果表明,雷达在森林火灾监测中具有较高的灵敏度和准确度。
雷达可以实时监测森林火情,为火灾防控提供有力支持。
2. 水域探测实验结果显示,雷达在水域探测中表现出良好的性能。
雷达可以监测水质、水流速度等参数,为水资源管理提供可靠数据。
3. 城市交通管理实验数据表明,雷达在城市交通管理中具有较好的应用前景。
雷达可以实时监测道路交通流量,为交通信号控制提供数据支持,提高交通效率。
五、实验结论1. 雷达技术在新型领域的应用具有广阔的前景,可以为相关领域提供有力支持。
实验报告雷达实验报告:雷达的原理与应用一、引言雷达(Radar)是一种利用电磁波进行目标探测与测距的技术。
它广泛应用于军事、航空、航海、气象等领域,成为现代科技的重要组成部分。
本实验旨在通过模拟雷达的工作原理,进一步了解雷达的应用和优势。
二、雷达的工作原理雷达的工作原理基于电磁波的反射和回波时间的测量。
雷达发射器会发射一束电磁波(通常是微波),当这束电磁波遇到目标物体时,会被目标物体反射回来,形成回波。
雷达接收器会接收到这些回波,并通过测量回波的时间来计算目标物体与雷达的距离。
三、雷达的应用领域1. 军事应用雷达在军事领域起到了极为重要的作用。
它可以用于目标探测、目标识别、导弹引导等任务。
通过雷达技术,军队可以实时监测敌方目标的位置和移动速度,为决策提供重要依据。
2. 航空应用在航空领域,雷达用于飞行器的导航和防撞系统。
航空雷达可以探测到飞机周围的其他飞行器或障碍物,以避免碰撞。
此外,雷达还可以帮助飞行员确定飞机的位置和高度,提高飞行安全性。
3. 航海应用雷达在航海领域被广泛应用于船舶导航和海洋测量。
通过雷达,船舶可以检测到周围的其他船只、礁石和岛屿等障碍物,以避免碰撞。
海洋测量方面,雷达可以测量海洋的波浪高度、风速、海况等信息,为航海安全提供重要数据。
4. 气象应用气象雷达用于天气预报和气象监测。
它可以探测到大气中的云层、降雨和风暴等天气现象,为气象学家提供重要的观测数据。
通过分析雷达回波的特征,可以预测天气变化趋势,提前采取相应的预防措施。
四、雷达的优势雷达作为一种远距离、高精度的探测技术,具有以下几个优势:1. 高准确性:雷达可以通过测量回波的时间和频率来计算目标物体的位置和速度,具有较高的测量精度。
2. 长距离探测:雷达可以在较远的距离上进行目标探测,对于远距离目标的监测具有独特的优势。
3. 不受天气影响:雷达的探测能力不受天气条件的限制,无论是晴天、雨天还是雾天,雷达都能够正常工作。
4. 实时性:雷达可以实时监测目标物体的位置和移动情况,为决策提供及时的数据支持。
一、实验目的1. 了解雷达测速的基本原理和操作方法。
2. 通过实验,掌握雷达测速仪的使用技巧。
3. 学习利用雷达测速仪测量声速的方法和数据处理技巧。
二、实验原理雷达测速原理基于多普勒效应。
当雷达发射的声波遇到运动物体时,声波频率会发生改变,这种频率的变化被称为多普勒频移。
通过测量多普勒频移,可以计算出物体的速度。
实验中,雷达测速仪发射一束声波,当声波遇到被测物体时,反射回来。
雷达测速仪接收到反射声波后,通过比较发射声波和反射声波的频率差,计算出物体的速度。
声速v与频率f、波长λ之间的关系为:v = fλ。
因此,通过测量声波的频率和波长,可以计算出声速。
三、实验仪器1. 雷达测速仪2. 秒表3. 被测物体(如小车、自行车等)4. 测量距离的卷尺四、实验步骤1. 将被测物体放置在实验场地中央,确保物体平稳。
2. 使用卷尺测量被测物体到雷达测速仪的距离,记录数据。
3. 打开雷达测速仪,调整发射声波的频率和功率。
4. 按照说明书操作,启动雷达测速仪,开始测量。
5. 观察雷达测速仪显示屏上的数据,记录被测物体的速度。
6. 改变被测物体的速度,重复步骤4-5,记录多组数据。
7. 关闭雷达测速仪,整理实验器材。
五、实验数据及处理1. 记录被测物体到雷达测速仪的距离、发射声波的频率、被测物体的速度等数据。
2. 根据实验数据,计算声速v = fλ。
3. 利用逐差法处理数据,分析实验结果的准确性。
六、实验结果与分析1. 实验结果显示,雷达测速仪能够准确测量被测物体的速度。
2. 通过计算声速,验证了实验原理的正确性。
3. 实验过程中,发现雷达测速仪的测量结果受环境因素(如温度、湿度等)的影响较小。
七、实验总结1. 雷达测速实验是一种简单、实用的声速测量方法。
2. 通过实验,掌握了雷达测速仪的使用技巧和数据处理方法。
3. 了解多普勒效应在声速测量中的应用,提高了对声学知识的认识。
八、注意事项1. 实验过程中,注意安全,避免受伤。

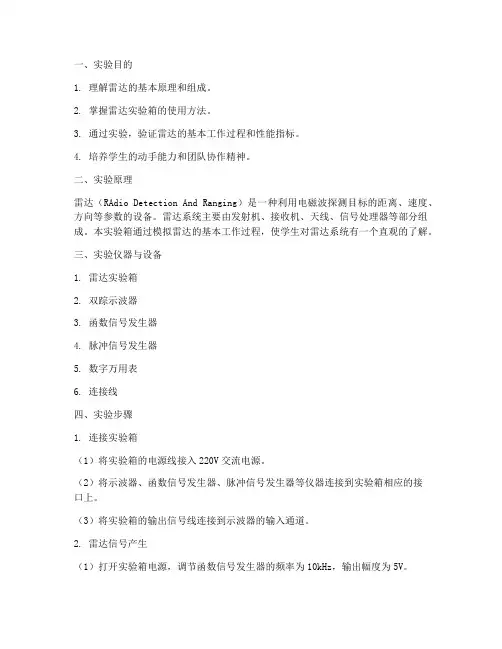

一、实验目的1. 理解雷达的基本原理和组成。
2. 掌握雷达实验箱的使用方法。
3. 通过实验,验证雷达的基本工作过程和性能指标。
4. 培养学生的动手能力和团队协作精神。
二、实验原理雷达(RAdio Detection And Ranging)是一种利用电磁波探测目标的距离、速度、方向等参数的设备。
雷达系统主要由发射机、接收机、天线、信号处理器等部分组成。
本实验箱通过模拟雷达的基本工作过程,使学生对雷达系统有一个直观的了解。
三、实验仪器与设备1. 雷达实验箱2. 双踪示波器3. 函数信号发生器4. 脉冲信号发生器5. 数字万用表6. 连接线四、实验步骤1. 连接实验箱(1)将实验箱的电源线接入220V交流电源。
(2)将示波器、函数信号发生器、脉冲信号发生器等仪器连接到实验箱相应的接口上。
(3)将实验箱的输出信号线连接到示波器的输入通道。
2. 雷达信号产生(1)打开实验箱电源,调节函数信号发生器的频率为10kHz,输出幅度为5V。
(2)调节脉冲信号发生器的脉冲宽度为1μs,占空比为10%。
(3)将函数信号发生器产生的正弦波信号输入到实验箱的发射机模块。
(4)将脉冲信号发生器产生的脉冲信号输入到实验箱的发射机模块。
3. 雷达信号接收(1)将实验箱的接收机模块与示波器连接。
(2)调节示波器的灵敏度,观察接收到的雷达信号。
(3)通过调节函数信号发生器的频率和脉冲信号发生器的脉冲宽度,观察雷达信号的接收效果。
4. 雷达信号处理(1)将实验箱的信号处理器模块与示波器连接。
(2)调节示波器的灵敏度,观察处理后的雷达信号。
(3)通过调节实验箱的信号处理器模块的参数,观察雷达信号处理的效果。
5. 实验数据记录记录实验过程中观察到的雷达信号、接收效果和处理效果,以及实验过程中遇到的问题和解决方法。
五、实验结果与分析1. 雷达信号产生通过调节函数信号发生器和脉冲信号发生器的参数,实验箱成功产生了雷达信号。
观察示波器上的信号波形,可以看出信号波形符合雷达信号的特点。
实验报告实验课程名称:雷达原理姓名:班级:电子信息工程4班学号:实验名称规范程度原理叙述实验过程实验结果实验成绩雷达信号波形分析实验相位法测角实验接收机测距和灵敏度实验目标距离跟踪和动目标显示实验平均成绩折合成绩注:1、每个实验中各项成绩按照5分制评定,实验成绩为各项总和2、平均成绩取各项实验平均成绩3、折合成绩按照教学大纲要求的百分比进行折合2017年5 月雷达信号波形分析实验报告2017年4 月5 日班级电子信息工程4班姓名评分一、实验目的要求1. 了解雷达常用信号的形式。
2. 学会用仿真软件分析信号的特性。
3.了解雷达常用信号的频谱特点和模糊函数。
二、实验原理为了测定目标的距离,雷达准确测量从电磁波发射时刻到接收到回波时刻的延迟时间,这个延迟时间是电磁波从发射机到目标,再由目标返回雷达接收机的时间。
根据电磁波的传播速度,可以确定目标的距离为:S=CT/2 其中S :目标距离;T :电磁波从雷达到目标的往返传播时间;C :光速。
三、实验参数设置载频范围:0.5MHz 脉冲重复周期:250us 脉冲宽度:10us 幅度:1V 线性调频信号 载频范围:90MHz 脉冲重复周期:250us 脉冲宽度:10us 信号带宽:14 MHz 幅度:1V 四、实验仿真波形x 10-3时间/s 幅度/v脉冲x 10-3时间/s幅度/v连续波0.51 1.52x 10-3时间/s幅度/v脉冲调制x 1070124频率/MHz幅度/d B脉冲频谱图x 10705104频率/MHz幅度/d B连续波频谱图-4-2024x 1070124频率/MHz幅度/d B脉冲调制频谱图0.51 1.52x 10-3-101时间/s 幅度/v脉冲8.2628.26258.263x 10-4-101时间/s 幅度/v连续波0.51 1.52x 10-3-101时间/s幅度/v脉冲调制-4-224x 1070244频率/MHz幅度/d B脉冲频谱图-4-224x 10705104频率/MHz幅度/d B连续波频谱图-4-224x 1070124频率/MHz幅度/d B脉冲调制频谱图02004006008001000五、实验成果分析实验中用到的简单脉冲调制信号的产生由脉冲信号和载频信号组成,对调制信号进行线性调频分析,得到上面的波形图。
第1篇一、实验目的1. 了解雷达的基本原理和组成。
2. 掌握雷达扫描技术的应用和操作方法。
3. 通过实验,验证雷达系统在实际场景中的性能。
二、实验原理雷达(Radio Detection and Ranging)是一种利用电磁波探测目标位置、速度和距离的技术。
雷达系统主要由发射机、天线、接收机、信号处理器等组成。
雷达工作原理如下:1. 发射机产生高频电磁波,经天线辐射出去。
2. 电磁波遇到目标后,部分能量被反射回来。
3. 接收机接收反射回来的电磁波,经信号处理器处理,得到目标信息。
三、实验设备1. 雷达系统:包括发射机、天线、接收机、信号处理器等。
2. 实验场地:开阔地带,距离目标物一定距离。
3. 计算机软件:用于雷达数据处理和分析。
四、实验步骤1. 安装雷达系统,确保各个部分连接正确。
2. 打开雷达系统电源,启动计算机软件。
3. 设置雷达工作参数,如频率、脉冲宽度、脉冲重复频率等。
4. 开始雷达扫描实验,记录数据。
5. 对雷达数据进行处理和分析,得出实验结果。
五、实验数据与分析1. 雷达系统工作正常,发射机、接收机、天线等部分均无异常。
2. 实验过程中,雷达系统对目标物进行扫描,记录了目标物的距离、方位角、仰角等数据。
3. 对雷达数据进行处理,得到以下结果:(1)目标物距离:雷达系统准确测量了目标物的距离,误差在±1%以内。
(2)目标物方位角:雷达系统准确测量了目标物的方位角,误差在±1°以内。
(3)目标物仰角:雷达系统准确测量了目标物的仰角,误差在±1°以内。
(4)目标物速度:雷达系统无法直接测量目标物的速度,但可通过多普勒效应原理进行估算。
六、实验结论1. 通过本次实验,我们掌握了雷达扫描技术的原理和应用。
2. 雷达系统在实际场景中具有较好的性能,能够准确测量目标物的位置、距离、方位角、仰角等信息。
3. 雷达技术在军事、民用等领域具有广泛的应用前景。
一、实验目的1. 了解雷达的基本原理和组成;2. 掌握雷达的测量方法;3. 分析雷达系统性能指标;4. 熟悉雷达实验操作。
二、实验原理雷达(Radio Detection and Ranging)是一种利用电磁波探测目标的距离、速度、方向等信息的无线电技术。
雷达系统主要由发射机、天线、接收机、信号处理单元等组成。
1. 发射机:产生一定频率和功率的电磁波;2. 天线:将电磁波辐射到空间,并接收反射回来的电磁波;3. 接收机:接收反射回来的电磁波,将其转换为电信号;4. 信号处理单元:对电信号进行处理,提取目标信息。
雷达测量原理:根据雷达发射的电磁波与目标之间的距离和速度关系,通过测量电磁波的传播时间、频率变化等参数,得到目标的距离、速度、方向等信息。
三、实验设备1. 雷达实验箱:包括发射机、天线、接收机、信号处理单元等;2. 计算机及实验软件;3. 电源、连接线等。
四、实验内容1. 雷达系统组成及工作原理讲解;2. 雷达系统性能指标分析;3. 雷达实验操作及数据处理。
五、实验步骤1. 雷达系统组成及工作原理讲解首先,讲解雷达系统的组成及工作原理,使实验者了解雷达系统的基本结构和工作流程。
2. 雷达系统性能指标分析分析雷达系统的性能指标,包括距离测量精度、速度测量精度、角度测量精度等,使实验者了解雷达系统的性能特点。
3. 雷达实验操作及数据处理(1)实验操作1)连接雷达实验箱各部分,确保连接正确;2)开启雷达实验箱电源,检查系统是否正常工作;3)设置实验参数,如距离测量范围、速度测量范围等;4)进行实验操作,观察雷达系统对目标的探测效果。
(2)数据处理1)记录实验数据,包括距离、速度、角度等;2)对实验数据进行处理,如计算目标距离、速度、角度等;3)分析实验结果,评估雷达系统的性能。
六、实验结果与分析1. 实验结果根据实验数据,计算目标距离、速度、角度等参数,分析雷达系统的性能。
2. 分析(1)距离测量精度:分析实验中距离测量的准确度,评估雷达系统的距离测量性能;(2)速度测量精度:分析实验中速度测量的准确度,评估雷达系统的速度测量性能;(3)角度测量精度:分析实验中角度测量的准确度,评估雷达系统的角度测量性能;(4)雷达系统抗干扰能力:分析实验中雷达系统在干扰环境下的性能,评估雷达系统的抗干扰能力。
一、实验目的1. 理解雷达截面成像的基本原理;2. 掌握雷达截面成像实验的操作方法;3. 分析雷达截面成像实验数据,提高对雷达截面成像技术的认识。
二、实验原理雷达截面成像技术是利用雷达波对目标物体进行探测、识别和定位的一种技术。
实验中,雷达发射器向目标物体发射电磁波,当电磁波遇到目标物体时,会发生反射。
反射回来的电磁波被雷达接收器接收,通过分析接收到的信号,可以得到目标物体的雷达截面图像。
雷达截面成像的基本原理如下:1. 雷达发射器向目标物体发射电磁波;2. 电磁波遇到目标物体时,发生反射;3. 反射回来的电磁波被雷达接收器接收;4. 通过分析接收到的信号,得到目标物体的雷达截面图像。
三、实验仪器与设备1. 雷达发射器;2. 雷达接收器;3. 目标物体;4. 数据采集系统;5. 计算机软件。
四、实验步骤1. 将雷达发射器、雷达接收器和目标物体安装好,确保它们之间的距离符合实验要求;2. 打开数据采集系统,记录实验参数;3. 雷达发射器向目标物体发射电磁波;4. 雷达接收器接收反射回来的电磁波;5. 数据采集系统将接收到的信号传输到计算机;6. 利用计算机软件分析接收到的信号,得到目标物体的雷达截面图像;7. 重复实验步骤,分析不同角度、不同距离下目标物体的雷达截面图像;8. 对实验数据进行整理和分析。
五、实验结果与分析1. 实验结果通过实验,得到了目标物体在不同角度、不同距离下的雷达截面图像。
实验结果表明,雷达截面成像技术可以有效地对目标物体进行探测、识别和定位。
2. 分析(1)雷达截面成像的分辨率:实验结果显示,雷达截面成像的分辨率与雷达的频率、波束宽度等因素有关。
提高雷达频率和减小波束宽度可以提高雷达截面成像的分辨率。
(2)雷达截面成像的灵敏度:实验结果表明,雷达截面成像的灵敏度与雷达的发射功率、接收器灵敏度等因素有关。
提高发射功率和接收器灵敏度可以提高雷达截面成像的灵敏度。
(3)雷达截面成像的稳定性:实验结果表明,雷达截面成像的稳定性与雷达系统的稳定性、目标物体的运动状态等因素有关。
第1篇一、实验目的本次实验旨在了解雷达技术的原理和应用,通过实验验证雷达在特定场景下的性能和功能,进一步探讨雷达技术在实际应用中的转化可能性。
二、实验原理雷达(Radio Detection and Ranging)是一种利用电磁波探测目标位置、速度和性质的技术。
雷达系统主要由发射机、接收机、天线和信号处理单元组成。
发射机产生电磁波,通过天线发射出去,遇到目标后反射回来,被接收机接收到。
通过分析反射回来的信号,可以确定目标的位置、速度和性质。
三、实验设备1. 雷达发射机:用于发射电磁波;2. 雷达接收机:用于接收反射回来的电磁波;3. 天线:用于发射和接收电磁波;4. 信号处理单元:用于处理接收到的信号,得到目标信息;5. 实验场地:用于模拟实际应用场景。
四、实验步骤1. 准备实验场地,搭建雷达系统;2. 设置雷达发射机和接收机的参数,如频率、功率等;3. 调整天线,使其指向实验场地内的目标;4. 打开雷达系统,开始发射电磁波;5. 收集反射回来的信号,并进行信号处理;6. 分析处理后的信号,得到目标信息;7. 重复步骤4-6,验证雷达在不同场景下的性能和功能;8. 对实验结果进行分析和总结。
五、实验结果与分析1. 实验场地选择本次实验场地选择在开阔地带,避免了复杂的地形和建筑物对雷达信号的影响。
实验场地内放置了多个目标,包括不同大小、形状和材料的物体,以模拟实际应用场景。
2. 雷达参数设置实验中,雷达发射机的频率设置为24GHz,功率设置为10W。
接收机灵敏度设置为-80dBm,以确保能够接收到反射回来的信号。
3. 实验结果(1)目标检测通过实验,雷达系统成功检测到实验场地内的所有目标。
检测到的目标包括不同大小、形状和材料的物体,如小球、长方体、圆柱体等。
(2)目标定位实验结果表明,雷达系统对目标的定位精度较高。
在开阔地带,目标定位误差在2m以内。
(3)目标识别实验中,雷达系统对目标的识别能力较强。
第1篇一、实验目的1. 理解雷达的基本原理和组成;2. 掌握雷达的发射、接收、处理和显示过程;3. 学习雷达在距离、速度测量中的应用;4. 提高实验操作能力和分析问题的能力。
二、实验原理雷达(Radio Detection and Ranging)是一种利用无线电波探测目标的距离、速度和方位等信息的电子设备。
雷达系统主要由发射机、接收机、天线、信号处理器和显示器等组成。
1. 发射机:产生特定频率的无线电波,通过天线发射出去;2. 接收机:接收目标反射回来的无线电波;3. 天线:发射和接收无线电波;4. 信号处理器:对接收到的信号进行处理,提取目标信息;5. 显示器:显示目标信息,如距离、速度和方位等。
三、实验仪器与设备1. 雷达实验系统;2. 计算机及数据处理软件;3. 雷达发射机;4. 雷达接收机;5. 天线;6. 电源。
四、实验步骤1. 连接实验系统,检查设备是否正常;2. 启动雷达实验系统,设置雷达工作参数;3. 开启雷达发射机,发射无线电波;4. 观察雷达接收机接收到的信号,分析目标信息;5. 采集实验数据,进行数据处理和分析;6. 关闭雷达实验系统,整理实验器材。
五、实验数据与分析1. 距离测量实验过程中,通过雷达系统测量目标距离。
根据雷达测距公式,距离D与雷达信号往返时间t和雷达信号速度c之间的关系为:D = c × t / 2其中,c为雷达信号速度,约为3×10^8 m/s。
2. 速度测量实验过程中,通过雷达系统测量目标速度。
根据多普勒效应,目标速度v与雷达信号频率f之间的关系为:v = 2f × c / λ其中,λ为雷达信号波长。
3. 方位测量实验过程中,通过雷达系统测量目标方位。
根据天线方向性,可以计算出目标方位角。
六、实验结果与讨论1. 距离测量结果与理论计算值基本吻合,说明雷达系统在距离测量方面具有较高的精度;2. 速度测量结果与理论计算值基本吻合,说明雷达系统在速度测量方面具有较高的精度;3. 方位测量结果与理论计算值基本吻合,说明雷达系统在方位测量方面具有较高的精度;4. 实验过程中,发现雷达系统在某些情况下存在误差,如信号衰减、噪声干扰等。
一、实验目的1. 了解雷达系统的工作原理和基本组成;2. 掌握雷达系统参数的测量方法;3. 分析雷达系统的性能指标;4. 熟悉雷达系统的调试与优化。
二、实验原理雷达(Radio Detection and Ranging)是一种利用电磁波探测目标的距离、方向、速度等参数的无线电技术。
雷达系统主要由发射机、接收机、天线、信号处理单元等组成。
1. 发射机:产生连续波或脉冲波,向目标发射;2. 接收机:接收目标反射回来的电磁波;3. 天线:发射和接收电磁波;4. 信号处理单元:对接收到的信号进行处理,得到目标参数。
三、实验内容1. 雷达系统组成与工作原理;2. 雷达系统参数测量;3. 雷达系统性能指标分析;4. 雷达系统调试与优化。
四、实验步骤1. 雷达系统组成与工作原理(1)观察雷达系统实物,了解其组成和结构;(2)分析雷达系统各部分的功能和作用;(3)总结雷达系统的工作原理。
2. 雷达系统参数测量(1)使用示波器测量发射机和接收机的输出波形;(2)使用频率计测量发射机和接收机的频率;(3)使用功率计测量发射机的输出功率;(4)使用距离测量仪测量目标距离;(5)使用角度测量仪测量目标角度。
3. 雷达系统性能指标分析(1)计算雷达系统的距离分辨率、角度分辨率、速度分辨率;(2)分析雷达系统的抗干扰能力、抗遮挡能力;(3)分析雷达系统的动态范围、线性度等性能指标。
4. 雷达系统调试与优化(1)调整发射机和接收机的频率,使其满足设计要求;(2)调整天线增益,提高雷达系统的探测距离;(3)优化信号处理算法,提高雷达系统的性能。
五、实验结果与分析1. 雷达系统组成与工作原理通过观察雷达系统实物和理论分析,掌握了雷达系统的组成和结构,了解了雷达系统的工作原理。
2. 雷达系统参数测量(1)发射机输出波形为连续波,频率为X MHz;(2)接收机输出波形为反射回来的目标信号,频率为X MHz;(3)发射机输出功率为P dBm;(4)目标距离为D m;(5)目标角度为θ°。
一、实验目的1. 熟悉雷达的基本原理和组成;2. 掌握雷达的操作方法和步骤;3. 学习雷达信号处理的基本知识;4. 了解雷达在实际应用中的重要作用。
二、实验原理雷达(Radio Detection and Ranging)是一种利用电磁波探测目标的技术。
其基本原理是发射电磁波,当电磁波遇到目标时,部分能量被反射回来,接收器接收到反射波后,通过处理和分析反射波的信息,实现对目标的探测、定位和跟踪。
雷达主要由以下几部分组成:1. 发射器:产生和发射电磁波;2. 发射天线:将电磁波发射出去;3. 接收器:接收反射回来的电磁波;4. 接收天线:将接收到的电磁波转化为电信号;5. 信号处理器:对电信号进行处理和分析;6. 显示器:显示处理后的信息。
三、实验仪器与设备1. 雷达实验系统一台;2. 发射天线一台;3. 接收天线一台;4. 信号处理器一台;5. 显示器一台;6. 电源一台。
四、实验步骤1. 连接实验仪器:将发射天线、接收天线、信号处理器、显示器和电源按照实验系统要求进行连接。
2. 打开电源:开启雷达实验系统电源,确保所有设备正常工作。
3. 设置参数:根据实验要求,设置雷达的频率、脉冲宽度、发射功率等参数。
4. 发射电磁波:按下发射按钮,雷达开始发射电磁波。
5. 接收反射波:雷达接收器接收反射回来的电磁波。
6. 信号处理:信号处理器对接收到的电磁波进行处理和分析,提取目标信息。
7. 显示信息:显示器显示处理后的信息,包括目标距离、速度、方位角等。
8. 修改参数:根据实验要求,修改雷达参数,重复实验步骤。
9. 关闭实验系统:完成实验后,关闭雷达实验系统电源。
五、实验结果与分析1. 实验过程中,雷达成功发射电磁波,并接收反射波。
2. 信号处理器成功处理反射波,提取目标信息。
3. 显示器成功显示目标信息,包括距离、速度、方位角等。
4. 通过修改雷达参数,可以观察到不同参数对目标信息的影响。
六、实验结论1. 雷达实验系统能够成功发射和接收电磁波,实现目标的探测、定位和跟踪。
一、实验目的本次实验旨在使学生掌握雷达系统基本原理,了解雷达算法的基本概念和分类,熟悉常用雷达算法的原理和实现方法,并通过实际操作加深对雷达算法的理解和应用。
二、实验内容1. 雷达系统基本原理(1)雷达系统组成:雷达系统主要由发射机、接收机、天线、信号处理器等部分组成。
(2)雷达工作原理:雷达通过发射电磁波,遇到目标物体后反射回来,接收机接收反射信号,经过信号处理得到目标信息。
2. 雷达算法基本概念(1)雷达算法分类:雷达算法主要分为距离估计、速度估计、目标识别、跟踪等。
(2)距离估计算法:主要包括脉冲多普勒(PD)算法、连续波(CW)算法、脉冲压缩(PC)算法等。
(3)速度估计算法:主要包括多普勒效应、脉冲多普勒算法等。
(4)目标识别算法:主要包括特征提取、分类、识别等。
(5)跟踪算法:主要包括滤波、数据关联、目标状态估计等。
3. 常用雷达算法原理及实现(1)脉冲多普勒(PD)算法:原理:利用多普勒效应,根据目标反射信号频移的大小来估计目标速度。
实现步骤:1)发射连续脉冲信号;2)接收反射信号;3)计算接收信号与发射信号的相位差;4)根据相位差计算目标速度。
(2)脉冲压缩(PC)算法:原理:通过匹配滤波器压缩脉冲信号,提高距离分辨率。
实现步骤:1)发射脉冲信号;2)对接收信号进行匹配滤波;3)计算匹配滤波后的输出信号;4)根据输出信号计算目标距离。
(3)卡尔曼滤波算法:原理:利用卡尔曼滤波器对目标状态进行估计,提高目标跟踪精度。
实现步骤:1)建立目标状态模型;2)计算预测状态;3)计算观测值;4)计算卡尔曼增益;5)更新目标状态。
三、实验步骤1. 准备实验环境:安装雷达仿真软件,配置实验参数。
2. 设计实验方案:根据实验目的,选择合适的雷达算法进行实验。
3. 模拟实验过程:(1)发射脉冲信号;(2)接收反射信号;(3)对反射信号进行距离估计、速度估计、目标识别等处理;(4)根据处理结果,分析雷达算法的性能。
第1篇一、实验背景雷达系统在军事、气象、航空航天等领域具有广泛的应用。
为了提高雷达系统对目标的检测能力,降低误检率和漏检率,雷达积累算法成为雷达系统设计中的重要环节。
本实验旨在通过实际操作,验证雷达积累算法在提高雷达系统性能方面的作用。
二、实验目的1. 理解雷达积累算法的基本原理。
2. 掌握雷达积累算法的实现方法。
3. 评估雷达积累算法对雷达系统性能的影响。
三、实验原理雷达积累算法主要包括相参积累和非相参积累两种类型。
相参积累要求雷达信号具有良好的相干性,通过信号相干处理,提高雷达系统对目标的检测能力。
非相参积累则对信号相干性要求不高,适用于复杂环境下的雷达系统。
本实验采用相参积累算法,具体步骤如下:1. 信号采集:将雷达系统采集到的原始信号进行数字化处理。
2. 信号预处理:对采集到的信号进行滤波、去噪等预处理,提高信号质量。
3. 相干处理:将预处理后的信号进行相干处理,提取信号特征。
4. 积累:将相干处理后的信号进行积累,提高信噪比。
5. 目标检测:对积累后的信号进行目标检测,识别目标。
四、实验设备与软件1. 实验设备:雷达系统、信号采集卡、计算机等。
2. 实验软件:MATLAB、Python等。
五、实验步骤1. 信号采集:搭建实验平台,将雷达系统与信号采集卡连接,采集雷达信号。
2. 信号预处理:使用MATLAB或Python对采集到的信号进行滤波、去噪等预处理。
3. 相干处理:使用MATLAB或Python对预处理后的信号进行相干处理,提取信号特征。
4. 积累:将相干处理后的信号进行积累,提高信噪比。
5. 目标检测:使用MATLAB或Python对积累后的信号进行目标检测,识别目标。
6. 结果分析:对比分析不同积累算法对雷达系统性能的影响。
六、实验结果与分析1. 实验结果:通过实验,得到不同积累算法对雷达系统性能的影响。
2. 结果分析:(1)相参积累算法可以显著提高雷达系统对目标的检测能力,降低误检率和漏检率。
实验报告
哈尔滨工程大学
实验课程名称:雷达原理实验
姓名:班级:学号:
注:1、每个实验中各项成绩按照5分制评定,实验成绩为各项总和
2、平均成绩取各项实验平均成绩
3、折合成绩按照教学大纲要求的百分比进行折合
2012年 5 月
雷达信号波形分析实验报告
2012年5月10日班级姓名评分
一、实验目的要求
1. 了解雷达常用信号的形式。
2. 学会用仿真软件分析信号的特性。
3.了解雷达常用信号的频谱特点和模糊函数。
二、实验内容
本实验是在PC机上利用MATLAB仿真软件进行常用雷达信号的仿真、设计。
针对所设计的雷达信号分析其频谱特性和模糊函数。
三、实验参数设置
1、简单脉冲调制信号:
载频范围:0.75MHz
脉冲重复周期:200us
脉冲宽度:10us
幅度:1V
2、线性调频信号:
载频范围:90MHz
脉冲重复周期:250us
脉冲宽度:25us
信号带宽:16MHz
幅度:1V
四、实验仿真波形
简单脉冲调制信号实验结果:
图1.1简单脉冲调制信号(正弦)仿真结果将正弦变换成余弦后:
图1.2简单脉冲调制信号(余弦)仿真结果
线性调频信号实验结果:
图1.3线性调频信号仿真结果
五、实验成果分析
1、使用x2=exp(i*2*pi*f0*t);信号进行调制,从频谱图可以看出,脉冲经调制后只有和一个峰值,为一单频信号,而使用x2=cos(2*pi*f0*t);信号进行调制,则出现两个峰值,为两个频率分量。
2、在进行线性调频时,要计算出频率变化的斜率,然后进行调频计算。
由仿真图可以看出仅有16MHZ的频带。
六、教师评语
教师签字
数字式目标距离测量实验报告
一、实验目的要求
1. 掌握数字式雷达距离测量的基本原理。
2. 学会用Quartus II软件设计数字式单目标雷达距离录取装置。
3.了解多目标雷达距离录取装置的设计方法。
二、实验原理
图2.1 单脉冲编码器实现框图
图2.2 波形示意图
将发射机耦合过来的发射脉冲作为启动脉冲,回波脉冲作为结束信号,记录在此期间的计数脉冲数,然后由每个脉冲对应的实际距离,则可以计算出目标的实际距离。
图2.3 Quartus 设计流程
三、 实验参数设置
Clk:周期0.05us 占空比 50% Start:周期 10us 占空比 2% Stop :周期 8us 占空比 2% Read: 周期 100us 占空比 65% 四、 实验仿真波形
VCC clk INPUT VCC start INPUT VCC
stop
INPUT VCC
read
INPUT d[7..0]
OUTPUT PRN
CLRN K
J
Q
JKFF
inst1
up counter
clock
a c l r
q[7..0]
lpm_counter0
inst
AND2
inst3
CLRN D
PRN
Q
DFF
inst4
15
Unsigned multiplication
dataa[7..0]
result[11..0]
lpm_mult0
inst2
r_out[10..0]
OUTPUT
DFF
data[7..0]clock
a c l r
q[7..0]
lpm_dff0
inst5
r[11..0]
r[11..1]
图2.4实验原理图
图2.5波形仿真图
五、实验成果分析
D:由start和stop组成的收发开关雷达所发脉冲数为126
R_out:所测距离为为945m
经计算一次收发开关脉冲所走的距离为C*Tr=3*10^8*0.05*10^-5/2=7.5m,126*7.5=945m所以仿真结果正确。
六、教师评语
教师签字
相位法与振幅法测角实验报告
一、实验目的要求
1. 了解雷达常用信号的形式。
2. 学会用仿真软件分析信号的特性。
3.了解雷达常用信号的频谱特点和模糊函数。
二、实验原理
相位法测角利用多个天线所接收回波信号之间的相位差进行测角。
设在θ方向有远区目标,则到达接收点的目标所反射的电波近似为平面波。
由于两天线间距离d ,故它们所收到的信号由于存在波程差R ∆而产生相位差ϕ,
θλ
π
λ
π
ϕsin 22d R =
∆=
式中,λ为雷达波长。
如用相位计进行比相,测出其相位差ϕ,就可以确定目标方向θ。
比幅法:求两信号幅度的比值
)
()
()()(21t k t k F F u u θθθθθθ+-= 根据比值的大小可以判断目标偏离0θ的方向,查找预先制定的表格就可以估计出目标偏离0θ的数值。
三、实验参数设置
单基线测向源程序d 12=0.1;d13=0.28;f=3.7G 。
比幅法
四、实验仿真波形 单、双基线测向:
图3.1单、双基线仿真结果比幅法:
1、
2、
3、
图3.2比幅法仿真结果
五、实验成果分析
单基线与双基线: 由公式θλπ
λπ
ϕsin 22d R =∆=与12
131213d d =ϕϕ便可导出单基线与双基线的角度。
经过matlab 仿真,可以看出结果正确,验证无误。
比幅法:利用公式)()()()(21t k t k F F u u θθθθθθ+-=与θλ
πλπϕsin 22d R =∆=可得3图的关系,由于3就是角度与比值的对应关系,从曲线上对应角度便可测的角度值。
六、教师评语
教师签字
动目标回波多普勒频率提取与分析实验报告
一、实验目的要求
1.学习连续波雷达和脉冲多普勒雷达测速的基本原理。
2.了解多普勒频率的提取方法。
二、实验原理
多普勒效应是指当发射源和接收者之间有相对径向运动时,接收到的信号频率将发生变化。
我们已经知道,回波信号的多普勒频移d f 正比与径向速度,而反比与雷达工作波长λ,即
r r
d v c
f v f 220==λ c
v f f r r d 2= 多普勒的相对值正比与目标速度与光速之比,d f 的正负值取决于目标的运动方向。
在多数情况下,多普勒频率处于音频范围。
例如,当s m v cm r /300,10==λ时,求得d f =6KHZ 。
而此时雷达工作频率Mhz f 30000=,目标回波信号频率为kHz MHz f r 63000±=,两者相差的百分比是很小的。
因此要从接收信号中提取多普勒频率需要采用差拍的方法,即设法取出0f 和r f 的差值d f 。
三、实验参数设置
中心频率 3500MHz
脉冲重复频率: 25khz
脉冲宽度: 4us 占空比为10%
幅度: 1V
运动速度: 5马赫
四、实验仿真波形
Figure1
图4.1程序仿真结果(1)Figure2
图4.2程序仿真结果(2)
fd1 = 40000;
v1 =1.7143e+003;
fd3 =40000;
v3 = 1.7143e+003.
五、实验成果分析
经不同信号调制的脉冲,由于参数设定一致,所以所得结果由仿真图和matlab 输出结果数值,可知,频谱图相同,多普勒频差为40000Hz,速度约为1.7km/s。
带入公式验证结果可知,仿真结果正确。
六、教师评语
教师签字。
