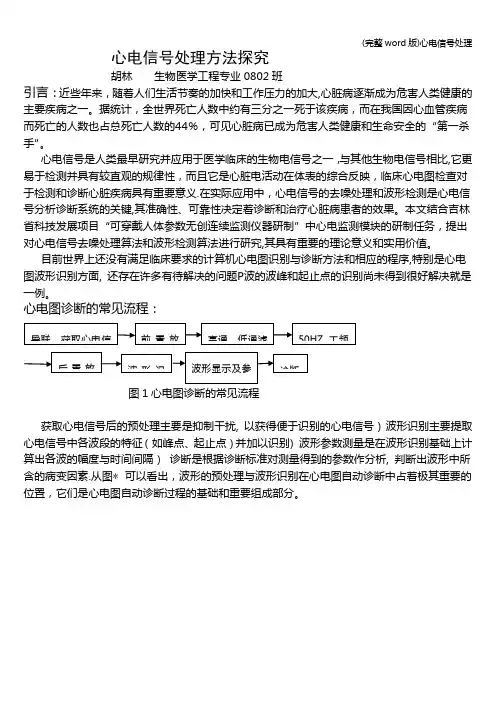

心电信号处理方法探究胡林生物医学工程专业0802班引言：近些年来，随着人们生活节奏的加快和工作压力的加大,心脏病逐渐成为危害人类健康的主要疾病之一。
据统计，全世界死亡人数中约有三分之一死于该疾病，而在我国因心血管疾病而死亡的人数也占总死亡人数的44％，可见心脏病已成为危害人类健康和生命安全的“第一杀手”。
心电信号是人类最早研究并应用于医学临床的生物电信号之一，与其他生物电信号相比,它更易于检测并具有较直观的规律性，而且它是心脏电活动在体表的综合反映，临床心电图检查对于检测和诊断心脏疾病具有重要意义.在实际应用中，心电信号的去噪处理和波形检测是心电信号分析诊断系统的关键,其准确性、可靠性决定着诊断和治疗心脏病患者的效果。
本文结合吉林省科技发展项目“可穿戴人体参数无创连续监测仪器研制”中心电监测模块的研制任务，提出对心电信号去噪处理算法和波形检测算法进行研究,其具有重要的理论意义和实用价值。
目前世界上还没有满足临床要求的计算机心电图识别与诊断方法和相应的程序,特别是心电图波形识别方面, 还存在许多有待解决的问题P波的波峰和起止点的识别尚未得到很好解决就是一例。
心电图诊断的常见流程：图1心电图诊断的常见流程获取心电信号后的预处理主要是抑制干扰, 以获得便于识别的心电信号）波形识别主要提取心电信号中各波段的特征（如峰点、起止点）并加以识别) 波形参数测量是在波形识别基础上计算出各波的幅度与时间间隔）诊断是根据诊断标准对测量得到的参数作分析, 判断出波形中所含的病变因素.从图∗可以看出，波形的预处理与波形识别在心电图自动诊断中占着极其重要的位置，它们是心电图自动诊断过程的基础和重要组成部分。
图2 心电波形的判断图3 受干扰的心电图小波变换的心电信号处理：小波变换是80 年代后兴起的一种新的数学分析工具,它克服了Fourier 变换的不足,在时域和频域均具有良好的局部化特性。
小波变换的含义是:把某一被称为基本小波(也叫母小波mot her wavelet）的函数Ψ( t）作位移τ,再在不同尺度α下与待分析信号系统f ( x）作内积,表示为：W T f (α,τ) = 1α∫f ( t）Ψ3 （1 - τα) d t =〈f ( t），Ψατ( t) > ,α〉0 (1)其中，< x , y 〉代表内积, 上标3 代表共轭，即〈f ( t），y （t) > =∫f ( t) y3 ( t）d t.小波变换在频域的等效表示为:公茂法等基于小波变换的心电信号处理研究Journal of Shandong University of Science and TechnologyNatural ScienceW T f (σ，τ) =α2π∫F（ω)Ψ3 （αω) ejωt dω，α> 0 （2）其中, F（ω) 、Ψ(ω）分别是f （x）、φ（x）的Fourier 变换。
心电信号预处理原理
心电信号预处理是指在对心电信号进行分析和处理之前，对原始心电信号进行一系列的处理步骤，以提高信号质量、减少噪音和干扰，使信号更适合后续的分析和应用。
预处理的原理涉及到多个方面：
1. 滤波，心电信号通常包含各种频率的噪音和干扰，滤波是预处理的重要步骤。
常用的滤波器包括高通滤波器和低通滤波器，用于去除基线漂移和高频噪音。
滤波的原理是通过设定合适的截止频率，只保留心电信号中有用的频率成分。
2. 去噪，心电信号可能受到各种干扰，如肌肉运动、电源干扰等，需要采用去噪技术。
常用的去噪方法包括小波变换去噪、均值滤波、中值滤波等，去噪的原理是通过数学模型或统计学方法，将噪音信号与心电信号分离或抑制。
3. 基线漂移校正，心电信号中常常存在基线漂移，即信号整体偏离基准线的现象。
基线漂移校正的原理是通过计算信号的均值或斜率，将信号整体平移或调整，使得信号整体回归到基准线附近。
4. 放大，在预处理中，有时需要对心电信号进行放大，以增强信号的幅度，使得信号更易于观察和分析。
放大的原理是通过调节放大倍数或增益，使得信号幅度适合后续处理和分析的要求。
总的来说，心电信号预处理的原理是通过滤波、去噪、基线漂移校正和放大等技术手段，对原始心电信号进行处理，以提高信号质量，减少干扰和噪音，为后续的心电信号分析和诊断提供更可靠的数据基础。
心电信号处理算法的优化与应用心电信号是指记录和分析心脏活动的电信号。
心电图（Electrocardiogram, ECG）是记录心脏电活动的一种常用方法。
通过分析心电信号可以获得关于心脏功能、心律失常和心脏疾病的重要信息。
因此，优化心电信号的处理算法对于有效地获得可靠的心电信号数据、提高心脏疾病的诊断准确性非常关键。
心电信号处理算法的优化旨在提高处理速度、准确性和稳定性。
随着计算机科学和信号处理领域的不断进展，许多优化算法被应用于心电信号处理中。
首先，针对心电信号采集中可能存在的噪音和干扰，一种常见的优化算法是滤波算法。
滤波可以消除因外部环境等原因引入的噪音，使得心电信号更加清晰和准确。
常见的滤波算法包括基于时域的均值滤波、中值滤波以及频域的低通和高通滤波。
此外，小波变换也被广泛应用于心电信号滤波中，它能够在时频域上同时提供频率和时域的信息。
其次，心电信号的特征提取是另一个关键的任务。
特征提取的目标是从复杂的心电信号中提取出有用的信息以供进一步分析。
常用的特征提取算法包括时域分析和频域分析。
时域分析基于心电信号的波形形状和振幅对其进行特征提取。
而频域分析则基于心电信号的频率谱对其进行特征提取。
进一步，随着深度学习的发展，神经网络被广泛应用于心电信号的特征提取，其能够自动学习和提取信号中的丰富特征。
最后，心电信号的分类与诊断是应用心电信号处理算法的重要任务之一。
通过对心电信号进行分类和诊断，可以及时发现和诊断心脏疾病。
传统的分类算法包括支持向量机（Support Vector Machine, SVM）、K最近邻（K-Nearest Neighbor, KNN）和决策树等。
这些方法需要对数据进行手动选择和提取特征。
然而，在深度学习的帮助下，卷积神经网络（Convolutional Neural Network, CNN）和循环神经网络（Recurrent Neural Network, RNN）等模型被用于自动学习和分类心电信号。
