电压表测电压原理电压表是一种用于测量电路中电压的常用仪器。
在电子学和电工领域,我们经常需要测量电路中的电压,以确保电路正常工作。
而电压表作为一种常见的电子测量仪器,其测量原理和使用方法对于电子技术工作者来说是非常重要的。
首先,我们需要了解电压的概念。
电压是指电荷在电场中受到的力的大小,也可以理解为单位电荷所具有的能量。
在电路中,电压通常指电源的电压,它决定了电路中电子的流动方向和速度。
电压表的作用就是测量电路中的电压大小,以便我们了解电路的工作状态。
电压表测量电压的原理是基于电压表内部的电压测量元件,通常是电压表的表笔和内部电路。
当我们将电压表的表笔连接到电路中需要测量电压的两个点上时,电压表内部的电路会受到电路中的电压影响,从而显示出相应的电压数值。
在数字电压表中,这个数值会以数字的形式显示在屏幕上,而在模拟电压表中,电压值会通过指针的位置来表示。
在使用电压表时,我们需要注意一些问题。
首先,要选择合适的量程,即根据待测电压的范围选择电压表的量程。
如果选择的量程过小,就无法准确测量待测电压;如果选择的量程过大,就会降低电压表的测量精度。
其次,要正确连接电压表的表笔,通常红色表笔连接正极,黑色表笔连接负极。
最后,要注意电路中的电压是否有可能超出电压表的量程,以免损坏电压表。
除了测量直流电压外,电压表还可以用于测量交流电压。
在测量交流电压时,我们需要选择交流电压量程,并注意连接方式,通常需要选择交流电压量程,并将电压表的表笔正确连接到电路中。
总的来说,电压表测量电压的原理是基于电压表内部的电压测量元件,通过连接电路并选择合适的量程,我们可以准确地测量电路中的电压。
对于电子技术工作者来说,掌握电压表的使用方法和测量原理是非常重要的,它可以帮助我们确保电路正常工作,提高电子技术工作的效率和准确性。
如何正确使用电压表进行电路测量电压表是电子电路测试中常用的仪器之一,它可以用于测量电路中的电压大小。
正确使用电压表是确保测量结果准确和保护实验者的安全的重要环节。
本文将介绍如何正确使用电压表进行电路测量的步骤和注意事项。
一、准备工作使用电压表之前,首先需要做一些准备工作,以确保测量的准确性和安全性。
1. 确认电压表的准确性和适用范围首先,需要确认电压表的准确性。
可以使用一个已知电压的电池或标准电压源对电压表进行校准,以验证其测量准确性。
同时,还要了解电压表的适用范围,包括电压测量的最大范围和分辨率等。
2. 选择合适的测量量程根据需要测量的电压大小,选择合适的测量量程。
如果电压超过了电压表的量程,可能导致测量不准确甚至对电表造成损坏。
3. 确保电路断开和安全在进行电路测量之前,一定要确保电路处于断开状态,并且没有外部电源供应。
此外,还要注意工作环境的安全,避免在潮湿或有爆炸危险的地方进行测量。
二、测量步骤在进行实际的电压测量之前,需按照以下步骤进行操作。
1. 连接电压表将电压表的测试引线与电路的测量点连接起来。
通常,红色测试引线连接到正极,黑色测试引线连接到负极。
2. 选择合适的测量档位根据预估的电压大小,选择合适的测量档位。
初始选择的测量档位应该比预估电压稍微高一些,以避免过小的量程导致测量不准确。
3. 进行测量将电压表的测量档位调整至所选择的范围,然后将测试引线分别连接到电路的两个测量点上。
确保测试引线与测量点的接触良好,避免因接触不良而影响测量结果。
4. 注意测量读数在电压测量过程中,需要注意读数的稳定性。
当读数较为稳定时,即可记录下测量结果。
如果读数不稳定,可以适当延长测量时间,观察读数是否趋于稳定。
5. 停止测量和断开连接在完成电压测量之后,需要停止测量,并断开电压表与电路的连接。
注意确保断开连接不影响电路的正常工作。
三、注意事项在使用电压表进行电路测量时,还需要注意一些事项,以确保测量结果的准确性和实验者的安全。
数字式标准脉冲电压表数字式标准脉冲电压表是一种用于测量脉冲电压的仪器,它能够精确地测量脉冲电压的幅度和频率,是电子工程领域中不可或缺的测量工具。
本文将介绍数字式标准脉冲电压表的工作原理、特点及使用方法。
工作原理。
数字式标准脉冲电压表采用先进的数字化技术,通过内置的模数转换器将输入的脉冲信号转换为数字信号,然后利用数字处理技术对信号进行处理和分析,最终显示出脉冲电压的幅度和频率。
其工作原理简单而高效,能够准确地反映脉冲电压的实际数值。
特点。
数字式标准脉冲电压表具有以下几个显著特点:1. 高精度,采用先进的数字化技术,能够实现对脉冲电压的高精度测量,保证测量结果的准确性。
2. 宽频率范围,能够适应不同频率范围的脉冲信号测量,具有较强的通用性。
3. 易操作,操作简单方便,显示直观,适用于各种工作环境。
4. 可靠稳定,采用高品质的元器件和先进的生产工艺,具有良好的稳定性和可靠性。
使用方法。
使用数字式标准脉冲电压表进行测量时,首先应将被测脉冲信号输入到仪器的输入端口,然后根据实际需求设置测量范围和测量模式,启动仪器进行测量。
在测量过程中,应注意保持仪器和被测信号的连接良好,避免外界干扰,确保测量结果的准确性。
测量结束后,及时关闭仪器电源,做好仪器的保养和维护工作。
总结。
数字式标准脉冲电压表作为一种重要的测量工具,广泛应用于电子工程领域,其高精度、宽频率范围、易操作、可靠稳定等特点,使其成为工程师们不可或缺的助手。
正确使用和维护数字式标准脉冲电压表,能够有效提高工作效率,保证测量结果的准确性,推动电子工程技术的发展。
通过本文的介绍,相信读者对数字式标准脉冲电压表有了更深入的了解,希望能够在实际工作中充分发挥其作用,为工程技术的发展做出贡献。
数字电压表的概述数字电压表是一种用来测量电路中的电压的仪器。
它可以用来测量直流电压和交流电压,广泛应用于电子工程、电力工程、通信工程等领域。
数字电压表具有精确度高、测量范围广、操作简单等优点,成为现代电子测量仪器中不可或缺的一部分。
数字电压表的基本原理是将被测电压转换为与之成正比的电流或电荷,再通过电路进行放大和处理,最后将结果显示在数字显示屏上。
数字电压表的核心部件是模拟到数字转换器(ADC),它负责将模拟电压转换为数字信号,并传递给数字处理单元进行处理和显示。
数字电压表通常还配备了保护电路,以防止电压过高或过低对仪器造成损坏。
数字电压表具有很高的精确度,通常可以达到0.1%甚至更高的精度。
这意味着在测量电压时,数字电压表的误差非常小,可以提供可靠的测量结果。
数字电压表的测量范围也很广,可以覆盖几毫伏到几千伏的电压范围,满足不同应用场景的需求。
数字电压表操作简单,通常只需要将测量引线连接到被测电路的正负极,然后选择合适的量程和测量模式,即可进行测量。
数字电压表的显示屏通常会显示电压数值和量程单位,方便用户直观地读取测量结果。
一些高级的数字电压表还具有自动量程切换、数据记录、峰值保持等功能,进一步提高了测量的便利性和灵活性。
数字电压表的应用非常广泛。
在电子工程中,数字电压表被用来测量电路中各个节点的电压,以验证电路设计的正确性。
在电力工程中,数字电压表可以用来测量电力系统中的电压变化,以监测电网的稳定性。
在通信工程中,数字电压表可以用来测量通信设备中的电压信号,以确保通信质量的稳定性。
总的来说,数字电压表是一种精确、方便、实用的电子测量仪器。
它的出现极大地简化了电压测量的过程,提高了测量的准确性和效率。
数字电压表在各个领域都有着广泛的应用,为工程师和技术人员提供了强大的测量工具。
随着科技的不断发展,数字电压表也在不断创新和改进,将会有更多的功能和特性加入进来,进一步满足不同领域的测量需求。
电压表的工作原理是什么
电压表是一种用于测量电路中电压的仪器,它的工作原理是基于电压表内部的电路和电磁感应原理。
在电路中,电压表通过一系列的电子元件和电磁元件,将待测电压转换成相应的指针偏转或数字显示,从而实现对电压值的测量和显示。
首先,电压表内部的电路主要由电阻、电容、电感和半导体器件等组成。
当待测电压加到电压表的输入端时,电路中的电子元件会对这个电压进行处理,将其转换成适合测量的信号。
在这个过程中,电压表内部的电路会根据待测电压的大小和极性,进行不同的处理和放大,以便将其转换成能够被测量的电信号。
其次,电压表的工作原理还涉及到电磁感应原理。
在电压表内部,通常会有一个电流表或者数字显示器,用来指示电压的大小。
这些指示器的工作原理都是基于电磁感应的。
当电压表内部的电路将待测电压转换成电信号后,这个信号会通过电磁元件,产生一个与电压大小成正比的磁场。
而这个磁场则会对电流表或者数字显示器产生作用,使其指针偏转或者数字显示,从而实现对电压值的测量和显示。
总的来说,电压表的工作原理是基于电路处理和电磁感应原理的。
通过内部的电子元件和电磁元件,电压表能够将待测电压转换成适合测量的信号,并通过指示器来显示电压的大小。
这种工作原理使得电压表成为了电工、电子工程师等专业人士在日常工作中不可或缺的测量工具,也为电路中电压的测量提供了方便和准确的手段。
数管三位电压表电路0-100v
数显三位电压表是一种用于测量直流电压的电子仪器,其电路可以实现 0-100V 的电压测量范围,并通过数码管显示测量结果。
以下是一个简单的数显三位电压表电路的设计:
1. 电路原理图
该电路主要由 ADC 转换器、数码管驱动电路、数码管显示电路和电源电路等组成。
- ADC 转换器:采用 ADC0809 芯片,将输入的模拟电压信号转换为数字信号。
- 数码管驱动电路:采用 74HC595 芯片,将 ADC 输出的数字信号转换为数码管显示所需的段码。
- 数码管显示电路:采用三位共阳数码管,显示测量结果。
- 电源电路:采用 LM7805 芯片,将输入的 12V 直流电压转换为 5V 直流电压,为整个电路提供电源。
2. 电路工作原理
当输入电压信号接入电路时,ADC 转换器将模拟电压信号转换为数字信号,并将数字信号输出到数码管驱动电路。
数码管驱动电路将数字信号转换为数码管显示所需的段码,并将段码输出到数码管显示电路。
数码管显示电路根据段码显示测量结果。
3. 电路调试与测试
在电路设计完成后,需要进行调试和测试,以确保电路的正常工作。
可以使用示波器和万用表等仪器对电路进行测试,检查 ADC 转换器的转换精度、数码管的显示效果和电源电路的输出电压等。
以上是一个简单的数显三位电压表电路的设计,仅供参考。
具体的电路设计需要根据实际需求进行调整和优化。
电子电压表一.概述电子电压表主要用于测量各种高、低频信号电压,它是电子测量中使用最广泛的仪器之一。

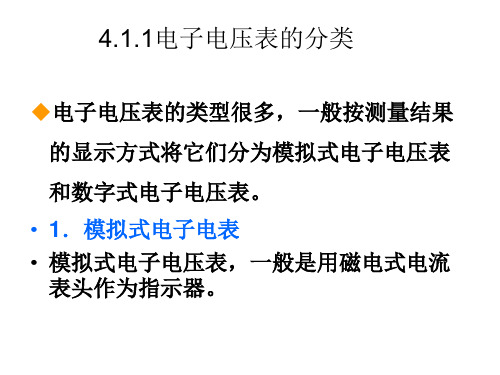

1.电压测量仪器的分类根据测量结果的显示方式及测量原理不同,电压测量仪器可分为两大类:模拟式电压表(AVM)和数字式电压表(DVM)。
模拟式电压表是指针式的,多用磁电式电流表作为指示器,并在表盘上刻以电压刻度。
数字式电压表首先将模拟量经模数(A/D)转换器变成数字量,然后用电子计数器计数,并以十进制数字显示被测电压值。
2.模拟式交流电压表的类型模拟式交流电压表中,根据AC/DC变换(检波)电路的先后顺序不同,大致可分成下列几种类型:1)直接检波式电压表图2-4-1所示为直接检波式电压表的方框图,它是将被测电压检波后,直接由电压表指示出被测电压值。
万用表的交流测量就属此类,另外该类型的表通常作为电子设备内部自备的指示仪表。
图2-4-1 直接检波式电压表2)放大一检波式电压表图2-4-2为放大一检波式电压表方框图,被测交流电压先经宽带放大器放大,然后再检波变成直流电压,驱动电流表偏转。
由于先进行放大,可以提高输入阻抗和灵敏度,避免了检波电路工作在小信号时所造成的刻度非线性及直流放大器存在的漂移问题。
但是测量电压的频率范围因受放大器频带限制,一般这种电压表的上限频率为兆赫级,最小量程为毫伏级。
例如,GB-9电子管毫伏表就属于该类型的电压表。
图2-4-2 放大—检波式电压表3)检波一放大式电压表图2-4-3所示为检波放大式电压表的组成方框图。
它将被测电压经检波器检波变成直流电压,经直流放大器放大后驱动直流微安表偏转,该类电压表放大器的频率特性不影响整个电压表的频响,因此测量电压的频率范围主要决定于检波电路的频响,其上限频率可达1 GHz,此类电压表称为高频毫伏表。
图2-4-3 检波—放大式电压表由于检波二极管导通时有一定的起始电压,刻度有非线性,且输入阻抗低,采用普通的直流放大器又有零点漂移,所以灵敏度不高,例如DYC一5型电压表就属于此类。
4)调制式电压图2-4-4所示为调制式电压表的原理方框图。
为了使被侧的高频电压在数值很小的情况下,仍能驱动微安表有较大偏转,这就要求直流放大器具有较高的增益。
但是一般高倍直流放大器的零点漂移严重,所以采用调制式放大器。
其工作原理是,被测的高频电压经过探极中的峰值检波器变成直流电压,送到仪器的输入端,经过量程转换和滤波器,再通过斩波器将直流变成交流(一般为50Hz)电压,然后进行交流放大,最后经检波器解调,变成与输入相对应但被放大了的直流电压,驱动微安表指针偏转,从而实现测量高频的目的。
D A-1高频毫伏表就属于此类。
图2-4-4 调制式电压表原理方框图从上讨论可知,不管哪一种类型的交流电压表,它们的核心是检波器。
我们知道,一个交流电压的大小,可用它的峰值(U P)、平均值(U)或有效值(U)来表征。
根据交流电压的三种表征,电压表又可分为峰值电压表,均值电压表和有效值电压表。
但不管是哪一种检波器做成的电压表,其电流表的刻度,除特别情况外,一般都是按正弦波有效值来刻度的。
因此,在使用模拟交流电压表时要特别注意这一点。
也就是说,一般模拟交流电表只能用于测量正弦波电压,而对于非正弦波或失真的正弦波用模拟交流电压表测量时,其示值是没有意义的。
二.DF217 系列电子电压表介绍(一)概述本系列仪器是通用型电压表,适用于30 µV~300V、5H z~2MHz交流信号电压有效值测量。
DF2173B为单通道单针毫伏表,测量精度高,输入阻抗高,且有监视输出功能,可作放大器使用。
(二)技术参数1.电压测量范围:100µV ~300V1、3、10, 30, 100, 300mV1、3、10, 30, 100, 300V2.dB刻度:-60~+50dB(0dB=1V)3.电压测量工作误差:<5%满刻度(400Hz)4.频率响应:100 H z~100 kH z士5%10 H z~1 MH z士8%5.输入阻抗:1M Ω// 45pF6.最大输入电压:不得大于AC 450V (DF2174B不得大于AC 150V)7.噪声:输入端良好短路时,低于满刻度值的5%。
8.监视输出1)开路输出电压:0. 1Vrms(满刻度时)<5%2)输出阻抗:600Ω3)频率响应:50Hz~200kHz士3dB(400Hz基准)4)失真系数:小于3%(输入量程1V档)9.电源:220V士10%50士2Hz10.外形尺寸:280mm×155mm×216m(l×b×h)11.重量2.5kg12.工作环境1)环境温度:0~+40℃2)环境湿度:RH不大于90%3)大气压力:86~104kPa(三)工作原理仪器由输入保护电路、前置放大器、衰减控制器、放大器、表头指示放大电路、监视输出放大器及电源组成。
当输入电压过大时,输入保护电路工作,有效地保护了场效应管。
衰减控制器用来控制各档衰减的开通,使仪器在各量程档均能高精度地工作。
监视输出功能可使本仪器作放大器使用。
(四)面板介绍前面板上各功能件作用如图2-4-5所示。
图2-4-5 前面板图1.表头2.电源开关3.量程开关4.左输入通道5.通道选择开关6.量程开关7.右输入通道(五)使用方法1.通电前,先调整电表指针的机械零位。
2.接通电源,按下电源开关,发光二极管灯亮仪器立刻工作。
但为了保证性能稳定可预热10分钟后使用,开机后10秒钟内指针无规则摆动数次是正常的。
3.先将量程开关置于适当量程,再加入测量信号。
若测量电压未知,应将量程开关置最大档,然后逐级减小量程。
4.当输入电压在任何一量程档指示为满度值时,监视输出端的输出电压为0. 1Vrms。
5.若要测量高电压时,输入端黑柄鳄鱼夹必须接在“地”端。
三. HFJ一8D/P、AS2271A超高频毫伏表(一)概述HFJ一8D/P,AS2271A超高频毫伏表是采用双二极管检波、低噪声深负反馈放大电路、轻触开关电子切换功能的电路,是新型超高频电压测量仪器。
测量电压范围为lmV~10V (HF—8D/P),0.3mV~3V(AS2271A)。
频率宽度达到IKHz~1000MHz。
具有测量范围宽、刻度线性好及工作环境适应性强的特点。
量程控制采用轻触按键,因此,使用方便及可靠性高。
HF—8P还具有程控功能,便于微机控制及自动测量。
(二)工作特性1.被测电压频率范围:IKHz—1000MHz。
2.电压测量范围:lmV~10V分八档,用40dB分压器可扩展到 1000V(HFJ—8D/P);满度值分为3mV、10mV、30mV、100 mV、300mV、IV、3V、10V;0.3mV~3V分八档,用40dB分压器可扩展到300V(AS2271A);满度值为1mV、3mV、10mV、30mV、100mV、300mV、1V、3V。
3.电压测量固有误差:lmV:土70%;3mV:土5%;其余各档为:3%。
4.固有频率影响误差:100KHz~50MHZ:士3%;10KHz~100MHz,50MHz—600MHz:土10%;IKHz~10MHz、600MHz —1000MHz:土20%。
5.工作误差:lmV档:士7%(满度值)、士3%(读数值)(AS2271A);3mV档:土 5%(满度值)、土 3%(读数值)。
其余各档:土3%(满度值)、土2%(读数值)。
6.工作条件下频率影响误差:100KHz~50MH Z:士5%;10KHz~100MHz、50MHz—600MHz:土15%;IKHz~10MHz、600MHz —1000MHz:土30%~土10%。
7.输入电容<2.5pF。
8.输出直流电压:100mV:土5%(输出阻抗约1KΩ)9.量程遥控性能:BCD码控制(HFJ—8P)。
10.正常工作条件:环境温度:0—40℃相对湿度:<90%(40℃)大气压:750土30mmHg电源电压:220V土10%;50H Z土5%电源功耗:<10VA(三)电路方框图。
电路方框图如图2—4—6所示。
如图2—4—6 电路方框图(四)仪器的使用。
仪器前面板功能如图2—4—7所示。
图2—4—7仪器前面板功能图1——表头:读数指示。
黑刻度为电压V或mV;分别对应于0.1及0.3满度指示。
红刻度为dBm读数;对应于50欧姆及75欧姆。
BAL区为平衡区:HFJ—8D/ P在3mV档时调节,AS2271在1mV档时调节。
2——表头机械调零。
3——电源开关:按下时为电源接通。
4——探头插座:插入探头作测量用。
5——BAL调节:在30mV以下时有作用。
HFJ—8D/ P使用时在3mV档调节,AS2271A使用时在1mV档调节。
使指针指BAL区后,其他各档不用调节,直接测量。
6——量程轻触按键。
7——量程指示灯。
(五)仪器后面板安排图仪器后面板安排图如图2—4—8所示。
图2—4—8仪器后面板1——电源插座:配以三芯电源插人220V电源,下方小盒为保险丝座,内置2只保险丝管。
2——红接线柱:DC正直流电压输出。
3——黑接线柱:DC负直流电压输出(接地)。
4——程控插座(HFJ—8P)。
(六)测量准备1.调整电表机械零点。
2.把探头接到探头插座上。
3.接通电源。
4.置量程为3mV档(HFJ-8D/P)或1mV档(AS2271A)。
5.探头插入本仪器提供的T型接头内,并接终端负载。
6.调节BAL(平衡)钮使表针指在BAL区内。
7.切换合适量程对相应的被测电压进行测量。
(七)操作注意事项1.探头应尽量离开发热体,以免引起探头升温。
2.平衡调节只能在最小量程档调节,调整后测量各档不需重新调节。
3.探头测量电压,直流电压应不大于100V,交流电压不大于15Vrms。
(HFJ—8D/P)6Vrms (AS2271A)。
在测量小信号时,应避免周围环境有强电磁场干扰。
4.探头是本仪器主要部件,如果使用不当,探针及连线容易损坏,因此需特别小心。
(八)测量步骤例1:需测某一信号源输出电压(电平)连接图如图2—4—9所示。
图2—4—9测试连接图选择合适的量程,读取电表指示值,如果量程为3V档,读得数为“1”,则该信号源输出电压为1V,如需读取电平值,因3V档对应于+20dB,“1V”相对于-7dB(50欧姆时),则1V的电平为 20-7=+13dBm,电平输出为13dBm。
例2:测放大器增益测放大器增益如图2—4—10所示。
图2—4—10测放大器增益图1.信号源置被测放大器工作频率。
2.信号源置输出电平为放大器正常工作的电平。
3.HFJ—8D/P,AS227lA测得放大器输人电压U1或电平 P1。
4.HFJ—8D/P,AS2271A再测得放大器输出电压U2或电平P2,则放大器K=U2/U1 K dB=P2-P1。
