】中考总复习：投影与视图—知识讲解【考纲要求】1.通过实例了解平行投影和中心投影的含义及简单应用；2.会画基本几何体(直棱柱、圆柱、圆锥、球)的三视图(主视图，左视图、俯视图)，能根据三视图描述基本几何体或实物的原型．【知识网络】【考点梳理】考点一、生活中的几何体1．常见的几何体的分类在丰富多彩的图形世界中，我们常见的几何体有长方体、正方体、棱柱体、棱锥体、圆柱体、圆锥体、球体、台体等．2．点、线、面、体的关系(1)点动成线，线动成面，面动成体；(2)面面相交成线，线线相交成点．要点诠释：体体相交可成点，不一定成线．3．基本几何体的展开图(1)正方体的展开图是六个正方形；(2)棱柱的展开图是两个多边形和一个长方形；(3)圆锥的展开图是一个圆和一个扇形；(4)圆柱的展开图是两个圆和一个长方形．考点二、投影1．投影用光线照射物体，在某个平面上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在平面叫做投影面．2．平行投影和中心投影由平行光线形成的投影是平行投影；由同一点(点光源)发出的光线形成的投影叫做中心投影．3．正投影投影线垂直投影面产生的投影叫做正投影．要点诠释：正投影是平行投影的一种．考点三、物体的三视图1．物体的视图当我们从某一角度观察一个物体时，所看到的图象叫做物体的视图．我们用三个互相垂直的平面作为投影面，其中正对我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．要点诠释：三视图就是我们从三个方向看物体所得到的3个图象．2．画三视图的要求(1)位置的规定：主视图下方是俯视图，主视图右边是左视图．(2)长度的规定：长对正，高平齐，宽相等．要点诠释：主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽．【典型例题】类型一、三视图及展开图1．用大小和形状完全相同的小正方体木块搭成一个几何体，使得它的主视图和俯视图如图所示，则搭成这样的一个几何体至少需要小正方体木块的个数为( )A．22 B．19 C．16 D．13【思路点拨】视图、俯视图是分别从物体正面、上面看，所得到的图形.【答案】D；【解析】综合主视图和俯视图，这个几何体的底层最少有3+3+1=7个小正方体，第二层最少有3个，第三层最少有2个，第四层最少有1个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：7+3+2+1=13个．故答案为：13．【总结升华】由三视图判断组成原几何体的小正方体的个数与由相同的小正方体构成的几何体画三视图正好相反．举一反三：【变式1】（2014秋•莲湖区校级期末）用小正方体搭一个几何体，使它的主视图和俯视图如图所示，这样的几何体最少需要正方体个．【答案】7.【解析】∵俯视图中有5个正方形，∴最底层有5个正方体；∵主视图第二层有2个正方形，∴几何体第二层最少有2个正方体，∴最少有几何体5+2=7．【高清课堂：《空间与图形》专题：投影与视图例6】【变式2】下图是由几个相同的小正方体搭成的几何体从三个方向看到的图形，则搭成这个几何体的小正方体的个数是（）个．A．5 B．6 C．7 D．8【答案】B.2．美术课上，老师要求同学们将如图所示的白纸只沿虚线剪开，用裁开的纸片和白纸上的阴影部份围成一个立体模型，然后放在桌面上，下面四个示意图中，只有一个符合上述要求，那么这个示意图是（）A． B．C． D．【思路点拨】动手操作看得到小正方体的阴影部分的具体部位即可．【答案】B左面看正面看上面看【解析】动手操作折叠成正方体的形状放置到白纸的阴影部分上，所得正方体中的阴影部分应紧靠白纸，故选B．【总结升华】用到的知识与正方体展开图有关，考察学生空间想象能力．建议学生在平时的教学过程中应结合实际模型将展开图的若干种情况分析清楚．举一反三：【变式】如图所示的是以一个由一些相同的小正方体组成的简单几何体的主视图和俯视图．设组成这个几何体的小正方体的个数为n，请写出n的所有可能的值．【答案】n为8，9，10，11．3．下列图形中经过折叠能围成一个棱柱的是（）A． B． C． D．【思路点拨】利用四棱柱及其表面展开图的特点解题．【答案】D；【解析】A、侧面少一个长方形，故不能；B、侧面多一个长方形，折叠后不能围成棱柱，故不能；C、折叠后少一个底面，不能围成棱柱；只有D能围成四棱柱．故选D．【总结升华】四棱柱的侧面展开图为四个长方形组成的大长方形．举一反三：【高清课堂：《空间与图形》专题：投影与视图课堂练习3】【变式】如图，在正方体ABCD-A1B1C1D1中，E、F、G分别是AB、BB1、BC的中点，沿EG、EF、FG将这个正方体切去一个角后，得到的几何体的俯视图是（）A． B． C． D．【答案】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．从上面看易得1个正方形，但上面少了一个角，在俯视图中，右下角有一条线段．故选B．类型二、投影有关问题4．如图，在斜坡的顶部有一铁塔AB，B是CD的中点，CD是水平的，在阳光的照射下，塔影DE留在坡面上．已知铁塔底座宽CD=12 m，塔影长DE=18 m，小明和小华的身高都是1.6m，同一时刻，小明站在点E处，影子在坡面上，小华站在平地上，影子也在平地上，两人的影长分别为2m和1m，求塔高AB的长.【思路点拨】过点D构造矩形，把塔高的影长分解为平地上的BD，斜坡上的DE．然后根据影长的比分别求得AG，GB长，把它们相加即可．【答案与解析】【解析1】解：如图1，过D作DF⊥CD，交AE于点F，过F作FG⊥AB，垂足为G．可得矩形BDFG．由题意得：．∴DF=DE×1.6÷2=14.4（m）．∴GF=BD=CD=6m．又∵．∴AG=1.6×6=9.6（m）．∴AB=14.4+9.6=24（m）．答：铁塔的高度为24m．图1 图2【解析2】如图2，作DG∥AE，交AB于点G，BG的影长为BD，AG 的影长为DE，由题意得：AG 1.6=DE2．∴AG=18×1.6÷2=14.4（m）．又∵BG 1.6=BD1．∴B G=1.6×6=9.6（m）．∴AB=14.4+9.6=24（m）．答：铁塔的高度为24m．【总结升华】运用所学的解直角三角形的知识解决实际生活中的问题，要求我们要具备数学建模能力（即将实际问题转化为数学问题）．类型三、投影视图综合问题5.用小立方体搭成一个几何体，使它的主视图和俯视图如图所示，搭建这样的几何体最多要小立方体．【思路点拨】从正视图和侧视图考查几何体的形状，从俯视图看出几何体的小立方块最多的数目．【答案】17.【解析】解：由主视图可知，它自下而上共有3列，第一列3块，第二列2块，第三列1块．由俯视图可知，它自左而右共有3列，第二列各3块，第三列1块，从空中俯视的块数只要最低层有一块即可．因此，综合两图可知这个几何体的形状不能确定；如图，最多时有3×5+2×1=17块小立方体．故答案为17．【总结升华】本题考查简单空间图形的三视图，考查空间想象能力，是基础题，但很容易出错．6．（2015•永春县校级自主招生）如图是某中学生公寓时的一个示意图（每栋公寓均朝正南方向，且楼高相等，相邻两栋公寓的距离也相等）．已知该地区冬季正午的阳光与水平线的夹角为32°，在公寓的采光不受影响（冬季正午最底层受到阳光照射）的情况下，公寓的高为AB，相邻两公寓间的最小距离为BC．（1）若设计公寓高为20米，则相邻两公寓之间的距离至少需要多少米时，采光不受影响？（2）该中学现已建成的公寓为5层，每层高为3米，相邻两公寓的距离24米，问其采光是否符合要求？（参考数据：取sin32°=，cos32°=，tan32°=）【思路点拨】（1）在直角三角形ABC中，已知AB利用锐角三角函数求得BC的长即可；（2）利用楼高求得不受影响时候两楼之间的距离与24米比较即可得到结果；【答案与解析】解：（1）∵在直角三角形ABC中，AB=20米，∠ACB=32°，∴=tan32°∴BC===32米，∴相邻两公寓之间的距离至少需要32米时，采光不受影响；（2）∵楼高=3×5=15米，∴不受影响时两楼之间的距离为15÷tan32°=24米，∵相邻两公寓的距离恰为24米，∴符合采光要求；【总结升华】本题是将实际问题转化为直角三角形中的数学问题，做到学数学，用数学，才是学习数学的意义．7．如图，不透明圆锥体DEC放在直线BP所在的水平面上，且BP过底面圆的圆心，其高23m，底面半径为2m．某光源位于点A处，照射圆锥体在水平面上留下的影长BE=4m．（1）求∠B的度数；（2）若∠ACP=2∠B，求光源A距平面的高度．【思路点拨】（1）如下图所示，过点D作DF垂直BC于点F．由题意，得DF=23，EF=2，BE=4，在Rt△DFB中，tan∠B= DFBF，由此可以求出∠B；（2）过点A作AH垂直BP于点H．因为∠ACP=2∠B=60°所以∠BAC=30°，AC=BC=8．在Rt△ACH中，AH=AC•Sin∠ACP，所以可以求出AH了，即求出了光源A距平面的高度．【答案与解析】解：（1）过点D作DF垂直BC于点F．由题意，得DF=23，EF=2，BE=4．在Rt△DFB中，tan∠B=DF233==BF2+43，所以∠B=30°；（2）过点A作AH垂直BP于点H．∵∠ACP=2∠B=60°，∴∠BAC=30°，∴AC=BC=8，在Rt△ACH中，AH=AC•Sin∠ACP=38=432，即光源A距平面的高度为43m．【总结升华】本题考查了学生运用三角函数知识解决实际问题的能力，又让学生感受到生活处处有数学，数学在生产生活中有着广泛的作用．中考数学知识点代数式一、重要概念分类：1.代数式与有理式用运算符号把数或表示数的字母连结而成的式子，叫做代数式。

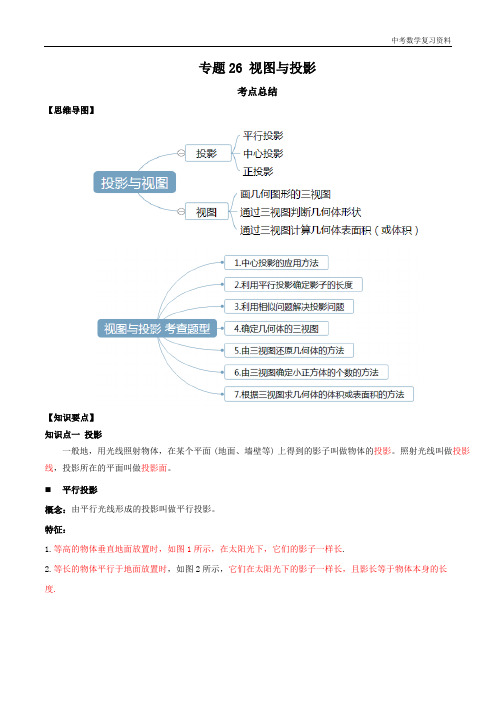

专题26 视图与投影考点总结【思维导图】【知识要点】知识点一投影一般地，用光线照射物体，在某个平面(地面、墙壁等) 上得到的影子叫做物体的投影。

照射光线叫做投影线，投影所在的平面叫做投影面。

平行投影概念：由平行光线形成的投影叫做平行投影。

特征：1.等高的物体垂直地面放置时，如图1所示，在太阳光下，它们的影子一样长.2.等长的物体平行于地面放置时，如图2所示，它们在太阳光下的影子一样长，且影长等于物体本身的长度.平行投影变化规律:1.在不同时刻，同一物体的影子的方向和大小可能不同.不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚，物体影子的指向是：西→西北→北→东北→东，影长也是由长变短再变长.2.在同一时刻，不同物体的物高与影长成正比例.　即：.利用上面的关系式可以计算高大物体的高度，比如旗杆的高度等.注意：利用影长计算物高时，要注意的是测量两物体在同一时刻的影长.中心投影概念：由同一点 (点光源) 发出的光线形成的投影叫做中心投影。

特征：1.等高的物体垂直地面放置时，如图1所示，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长.2等长的物体平行于地面放置时，如图2所示.一般情况下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短.考查题型（求点光源的位置）点光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，根据其中两个点，就可以求出第三个点的位置.中心投影与平行投影的区别与联系：正投影正投影的定义：如图所示，图(1)中的投影线集中于一点，形成中心投影；图(2)(3)中，投影线互相平行，形成平行投影；图(2)中，投影线斜着照射投影面；图(3)中投影线垂直照射投影面(即投影线正对着投影面)，我们也称这种情形为投影线垂直于投影面.像图(3)这样，投影线垂直于投影面产生的投影叫做正投影.1.线段的正投影分为三种情况.如图所示.①线段AB平行于投影面P时，它的正投影是线段A1B1，与线段AB的长相等；、②线段AB倾斜于投影面P时，它的正投影是线段A2B2，长小于线段AB的长；③线段AB垂直于投影面P时，它的正投影是一个点.2.平面图形正投影也分三种情况，如图所示.①当平面图形平行于投影面Q时，它的正投影与这个平面图形的形状、大小完全相同，即正投影与这个平面图形全等；②当平面图形倾斜于投影面Q时，平面图形的正投影与这个平面图形的形状、大小发生变化，即会缩小，是类似图形但不一定相似.③当平面图形垂直于投影面Q时，它的正投影是直线或直线的一部分.3.立体图形的正投影. 物体的正投影的形状、大小与物体相对于投影面的位置有关，立体图形的正投影与平行于投影面且过立体图形的最大截面全等.【典型例题】1．（2019·四川中考模拟）下列四幅图形中,表示两棵树在同一时刻阳光下的影子的图形可能是( )A．B．C．D．2．（2019·广西中考模拟）如图，晚上小亮在路灯下散步，在小亮由A处径直走到B处这一过程中，他在地上的影子（ ）A．逐渐变短B．先变短后变长C．先变长后变短D．逐渐变长3．（2019·北京清华附中中考模拟）如果在同一时刻的阳光下，小莉的影子比小玉的影子长，那么在同一路灯下（）A．小莉的影子比小玉的影子长B．小莉的影子比小玉的影子短C．小莉的影子与小玉的影子一样长D．无法判断谁的影子长4．（2019·河北中考模拟）一个长方形的正投影不可能是（）A．正方形B．矩形C．线段D．点5．（2019·湖北中考模拟）如图，左面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A．B．C．D．6．（2018·广东中考模拟）下面四幅图是在同一天同一地点不同时刻太阳照射同一根旗杆的影像图，其中表示太阳刚升起时的影像图是（ ）A．B．C．D．考查题型一中心投影的应用方法1．（2018·河北中考模拟）如图，夜晚路灯下有一排同样高的旗杆，离路灯越近，旗杆的影子( )A．越长B．越短C．一样长D．随时间变化而变化2．（2020·银川外国语实验学校初三期末）如图，身高1.6米的小明站在距路灯底部O点10米的点A处，他的身高（线段AB）在路灯下的影子为线段AM，已知路灯灯杆OQ垂直于路面．（1）在OQ上画出表示路灯灯泡位置的点P；（2）小明沿AO方向前进到点C，请画出此时表示小明影子的线段CN；（3）若AM=2.5米，求路灯灯泡P到地面的距离．3．（2019·泰兴市洋思中学初三期中）如图，王华晚上由路灯A下的B处走到C处时，测得影子CD的长为1米，继续往前走3米到达E处时，测得影子EF的长为2米，已知王华的身高是1.5米．（1）求路灯A的高度；（2）当王华再向前走2米，到达F处时，他的影长是多少？考查题型二利用平行投影确定影子的长度1．（2019·吉林中考模拟）如图，身高1.6米的小丽在阳光下的影长为2米，在同一时刻，一棵大树的影长为8米，则这棵树的高度为_____米．2．（2018·四川中考模拟）如图，AB和DE是直立在地面上的两根立柱，AB＝5米，某一时刻AB在阳光下的投影BC＝3米，在测量AB的投影时，同时测量出DE在阳光下的投影长为6米，则DE的长为_____．3．（2015·甘肃中考真题）如图，在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB和一根高度未知的电线杆CD，它们都与地面垂直，为了测得电线杆的高度，一个小组的同学进行了如下测量：某一时刻，在太阳光照射下，旗杆落在围墙上的影子EF的长度为2米，落在地面上的影子BF的长为10米，而电线杆落在围墙上的影子GH的长度为3米，落在地面上的影子DH的长为5米，依据这些数据，该小组的同学计算出了电线杆的高度．(1)该小组的同学在这里利用的是 投影的有关知识进行计算的；(2)试计算出电线杆的高度，并写出计算的过程．考查题型三利用相似问题解决投影问题1．（2019·长沙市长郡双语实验中学中考模拟）如图，路灯距离地面8米，身高1.6米的小明站在距离灯的底部（点O）20米的A处，则小明的影子AM长为 米．2．（2015·河南中考模拟）墙壁CD上D处有一盏灯(如图)，小明站在A处测得他的影长与身长相等，都为1.6m，他向墙壁走1m到B处时发现影子刚好落在A点，则灯泡与地面的距离CD＝____．3．（2018·贵州中考模拟）如图是圆桌正上方的灯泡O发出的光线照射桌面后，在地面上形成阴影（圆形）的示意图．已知桌面的直径为1.2m，桌面距离地面1m，若灯泡O距离地面3m，则地面上阴影部分的面积为_____m2．知识点二三视图三视图的概念：视图概念：从某一角度观察一个物体时，所看到的图象叫做物体的一个视图.正面、水平面和侧面概念：用三个互相垂直的平面作为投影面，其中正对我们的面叫做正面，正面下面的面叫做水平面，右边的面叫做侧面.三视图概念：一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图.主视图、左视图、俯视图叫做物体的三视图.三视图之间的关系1.位置关系：三视图的位置是有规定的，主视图要在左边，它的下方应是俯视图，左视图在其右边，如图(1)所示.2.大小关系：三视图之间的大小是相互联系的，遵循主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等的原则.如图(2)所示.画几何体三视图的基本方法：画一个几何体的三视图时，要从三个方面观察几何体，具体画法如下：1.确定主视图的位置，画出主视图；2.在主视图的正下方画出俯视图，注意与主视图“长对正”；3.在主视图的正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”.注意：几何体上被其他部分遮挡而看不见的部分的轮廓线应画成虚线.由三视图想象几何体的形状 由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象主体图的前面、上面和左侧面，然后综合起来考虑整体图形.利用三视图计算几何体面积利用三视图先想象出实物形状，再进一步画出展开图，然后计算面积。

2013年中考数学冲击波考前纠错必备本期导读2013年中考已进入最后冲刺阶段，然而，越临近中考，考生就越容易紧张，当然也不可避免地会出现错误.为此，中国教育出版网携手全国数百位名师推出考前纠错必备，对常考重点知识易错点进行分类展示，系统归纳，进行整理与疏通，帮助考生在复习中发现错误，正视错误，善用纠错策略，以提高考生基本功和理解能力，帮助考生掌握一定的解题技巧和方法，轻松备考.本期的主要特色：1.易错分析：从实际的复习备考中针对考生的误区和盲区挖掘必考知识易错点，科学归类，并进行详细的分析讲解，从根本上避免考生在同一个地方犯同样的错误.2.好题闯关：精选最新易错试题，注重错因分析和技巧点拨，提高考生解题的应变能力，并伴有详细的试题解析，帮助考生更好的掌握易错知识点，强化应试技巧.内容目录：一、数与式二、方程（组）与不等式（组）三、函数四、三角形五、四边形六、圆七、图形的相似八、视图与投影九、图形变换十、统计与概率考点一 数与式【易错分析】易错点1：有理数、无理数以及实数的有关概念理解错误，相反数、倒数、绝对值的意义概念混淆.易错点2：实数的运算要掌握好与实数有关的概念、性质，灵活地运用各种运算律，关键是把好符号关；在较复杂的运算中，不注意运算顺序或者不合理使用运算律，从而使运算出现错误.易错点3：平方根与算术平方根的区别，立方根的意义.易错点4：求分式值为零时学生易忽略分母不能为零.易错点5：分式运算时要注意运算法则和符号的变化.【好题闯关】好题1.下列各数中，是无理数的是 （ ）A .23B .16C ． 0.3D ．2解析：考查了无理数的定义.无限不循环小数称之为无理数.部分学生认为凡是带根号的数均为无理数从而误选B 选项.答案：D好题2：下列数中，倒数为 -2 的数是（ ）A ．21-B ．21 C ．2 D ．2- 解析：2121-=-.本题考查了倒数的意义，乘积为1的两个数互为倒数，求一个数的倒数就是用1去除这个数.学生易把倒数的意义与相反数的意义混淆，误认为的-2的倒数是2. 答案:A好题3：计算：（－1）2009 + 3（tan 60︒）－1－︱1－3︱+（3.14－π）0．解析：实数运算的要点是掌握好与实数有关的概念、性质，灵活地运用各种运算律，关键是把好符号关．答案：解：原式=－1 + 3（3）－1－（3－1）+ 1 =－1 + 3÷3－3+ 1 + 1 = 1好题4 （ ）A.－9B. 3C. ±3D.±9 w W w .x K b 1.c o M解析：考查平方根与算术平方根的区别，正数a.答案：B好题5：分式112+-x x 值为零的条件是 （ ） A.x ≠－1 B.x = 1 C.x = －1 D.x = ±1解析：如果分式BA 的值为零，那么00≠=B A 且.由01x 012≠+=-且x 得x = 1 . 学生易忽略分母不能为零的条件而错选D.答案：B好题6：先化简，再求值： ⎪⎭⎫ ⎝⎛--÷-+x x x x x 1211，其中x=tan 60°． 解析：本题考查了因式分解的方法和分式的四则运算，严格按照法则和方法进行运算是解题的关键，所以在初学时一定要熟练掌握方法和法则，区分清楚易混点.另外要细心，注意符号的确定，不要随意的变动正负号.答案：原式=)12(112x x x x x x ---÷-+=)1(112xx x x x ---÷-+ =)1(112-+÷-+x x x x x =11112+-⋅-+x x x x =x 1-．当x ==1x -==．。

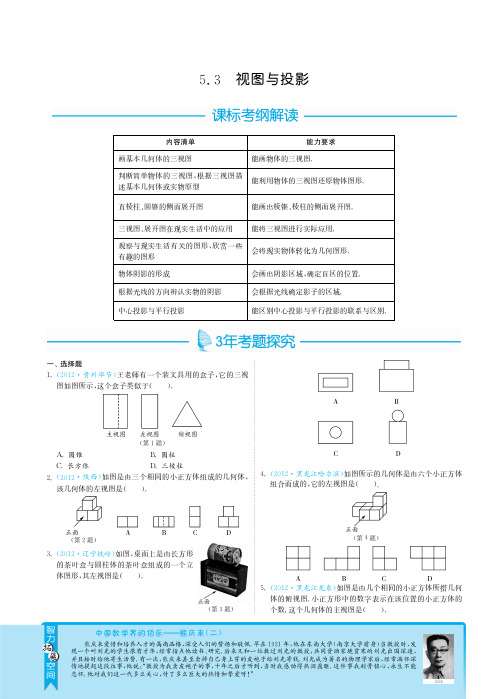

投影与视图一．选择题1．（2013某某省六盘水，2，3分）下面四个几何体中，主视图是圆的几何体是（）A．B．C．D．考点：简单几何体的三视图．分析：根据主视图是从物体正面看所得到的图形，即可选出答案．解答：解：正方体的主视图是正方形，圆锥的主视图是三角形，圆柱体的主视图是长方形，球的主视图是圆，故选：D．点评：本题考查了几何体的三视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．2．（2013某某省黔东南州，3，4分）如图是有几个相同的小正方体组成的一个几何体．它的左视图是（）A．B．C．D．考点：简单组合体的三视图．分析：根据左视图是从左面看到的图判定则可．解答：解：左面看去得到的正方形第一层是2个正方形，第二层是1个正方形．故选B．点评：本题主要考查了几何体的三视图，从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图，难度适中．3．（2013某某省某某市，4）如图所示的几何体是由一些正方体组合而成的立体图形，则这个几何体的俯视图是( )．考点：简单组合体的三视图．分析：从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．根据图中正方体摆放的位置判定则可．解答：解：从上面看，下面一行左面是横放2个正方体，上面一行右面是一个正方体．故选A．4．（2013某某省某某市，3，3分）如图，由几个相同的小正方体搭成的一个几何体，它的左视图为（）A．B．C．D．考点：简单组合体的三视图．分析：找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．解答：解：从左面看易得第一层有3个正方形，第二层最左边有一个正方形．故选A．点评：本题考查了三视图的知识，左视图是从物体的左面看得到的视图．5．（2013某某省某某市，1，3分）用两块完全相同的长方体摆放成如图所示的几何体，这个几何体的左视图是（）A．B．C．D．考点：简单组合体的三视图．分析：左视图是从左边看得到的视图，结合选项即可得出答案．解答：解：所给图形的左视图为C选项说给的图形．故选C．点评：本题考查了简单组合体的三视图，属于基础题，解答本题需要明白左视图是从左边看得到的视图．6．（2013某某，5，3分）一X坐凳的形状如图所示，以箭头所指的方向为主视方向，则他的左视图可以是（）．【答案】C【解析】可用排除法，B、D两选项有迷惑性，B是主视图，D不是什么视图，A少了上面的一部分，正确答案为C.【方法指导】先要搞准观看的方向，三视图是正投影与平行投影的产物，反映物体的轮廓线，看得到的画成实线，遮挡部分画成虚线.7．（3分）（2012•襄阳）如图是由两个小正方体和一个圆锥体组成的立体图形，其主视图是（）A．B．C．D．考点：简单组合体的三视图．分析：主视图是从正面看，注意所有的看到的棱都应表现在主视图中．解答：解：从正面看，圆锥看见的是：三角形，两个正方体看见的是两个正方形．故答案为B．点评：此题主要考查了三视图的知识，关键是掌握三视图的几种看法．8．（2013某某，1，3分）如图是由八个相同小正方体组合而成的几何体，则其左视图是（）A．B．C．D．考点：简单组合体的三视图．分析：找到从左面看所得到的图形即可．解答：解：从左面可看到从左往右三列小正方形的个数为：2，3，1．故选B．点评：本题考查了三视图的知识，左视图是从物体的左面看得到的视图，解答时学生易将三种视图混淆而错误的选其它选项．9．（2013年某某市，3，3分）并排放置的等底等高的圆锥和圆柱(如图)的主视图是( ) A．B．分析：找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中解：圆锥的左视图是三角形，圆柱的左视图是长方形，故选：B．点评：本题考查了三视图的知识，主视图是从物体的正面看得到的视图10．（2013某某某某，2，3分）如图所示的几何体的主视图是（）A．B．C．D．考点：简单组合体的三视图．分析：找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．解答：解：从正面看易得第一层有3个正方形，第二层中间有一个正方形．故选C．点评：本题考查了三视图的知识，主视图是从物体的正面看得到的视图．11．（2013某某某某，10，3分）如图，由8个大小相同的正方体组成的几何体的主视图和俯视图，则这个几何体的左视图是（）A．B．C．D．考点：由三视图判断几何体；简单组合体的三视图．分析：根据该组合体的主视图和俯视图及正方形的个数确定每层的小正方形的个数，然后确定其左视图即可；解答：解：∵该组合体共有8个小正方体，俯视图和主视图如图，∴该组合体共有两层，第一层有5个小正方体，第二层有三个小正方形，且全位于第二层的最左边，∴左视图应该是两层，每层两个，故选B．点评：考查由视图判断几何体；用到的知识点为：俯视图中正方形的个数是组合几何体最底层正方体的个数；组合几何体的最少个数是底层的正方体数加上主视图中第二层和第3层正方形的个数．12．（2013某某某某，4，3分）某几何体的三种视图如图所示，则该几何体是（）A．三棱柱B．长方体C．圆柱D．圆锥考点：由三视图判断几何体．分析：由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．解答：解：根据主视图和左视图为矩形判断出是柱体，根据俯视图是圆可判断出这个几何体应该是圆柱．故选B．点评：本题考查了由三视图判断几何体的知识，主视图和左视图的大致轮廓为长方形的几何体为柱体．13. ．（2013某某某某，4，3分）下面四个几何体中，俯视图不是圆的几何体的个数是（）A．1 B．2 C．3 D．4考点：简单几何体的三视图．分析：根据俯视图是分别从物体上面看，所得到的图形进行解答即可．解答：解：俯视图不是圆的几何体只有正方体，故选：A．点评：本题考查了几何体的三视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．14．（2013·聊城，3，3分）如图是由几个相同的小立方块组成的三视图，小立方块的个数是（）A．3个B．4个C．5个D．6个考点：由三视图判断几何体．分析：根据三视图的知识，可判断该几何体有两列两行，底面有3个正方形，第二层有1个．解答：解：综合三视图可看出，底面有3个小立方体，第二层应该有1个小立方体，因此小立方体的个数应该是3＋1＝4个．故选B．点评：本题考查对三视图的理解应用及空间想象能力．可从主视图上分清物体的上下和左右的层数，从俯视图上分清物体的左右和前后位置，综合上述分析数出小立方块的个数．15．（2013·某某，5，3分）下列几何体中，主视图是矩形，俯视图是圆的几何体是（）A．B．C．D．考点：简单几何体的三视图．分析：主视图、俯视图是分别从物体正面和上面看，所得到的图形．解答：解：A．主视图为矩形，俯视图为圆，故选项正确；B．主视图为矩形，俯视图为矩形，故选项错误；C．主视图为等腰三角形，俯视图为带有圆心的圆，故选项错误；D．主视图为矩形，俯视图为三角形，故选项错误．故选：A．点评：本题考查了三视图的定义考查学生的空间想象能力．16．（2013·潍坊，4，3分）如图是常用的一种圆顶螺杆，它的俯视图正确的是（）．答案：B考点：根据实物原型画出三视图。

考点八 视图与投影
【易错分析】
易错点1：根据物体（几何体）确定三种视图. 根据三种视图确定物体（几何体）的形状. 易错点2：正投影概念的理解不准确.不能分清投影与视图的区别与联系.
【好题闯关】
好题1. 由两块大小不同的正方体搭成如图所示的几何体，它的主视图是( )
解析：画三种视图首先要从实物中抽象出几何体，其次要掌握基本几何体的三种视图. 答案：C
好题2：如图，箭头表示投影线的方向，则图中圆柱体的正投影是（ ）
A ．圆
B ．圆柱
C ．梯形
D ．矩形
解析：当物体的某个平面平行于投影面时，这个面的正投影与这个面的形状、大小完全相同.物体正投影的形状、大小与它相对于投影面的位置有关.
答案：D
好题3：如图，一个空间几何体的主视图和左视图都
是边长为1的三角形，俯视图是一个圆，那么这个几
何体的侧面积是（ ）
A .4
π B .π42 C .π22 D .2
π 解析：根据三视图确定几何体的形状，关键是“读
图”，同时对常见几何体的三视图也要熟悉.本题首先要将三视图还原为主体图形（圆锥），再计算圆锥展开图的扇形的面积.。

第23讲视图与投影考纲要求命题趋势1．了解平行投影和中心投影的含义及其简单的应用．2．会画直棱柱、圆柱、圆锥、球的三视图，能判断简单物体的视图．3．能根据三视图描述基本几何体或实物原型，掌握简单几何体表面展开图.投影与视图是中考的必考内容，主要考查几何体的三视图的判定，立体图形与它的三视图的互相转化，立体图形的展开图、投影等．题目难度不大，主要以选择题、填空题的形式出现.知识梳理一、投影1．投影：用光线照射物体，在某个平面上得到的______叫做物体的投影，照射光线叫做________，投影所在的平面叫做________．2．平行投影：太阳光线可以看成________光线，像这样的光线所形成的投影称为平行投影．平行投影与视图之间的关系：当投影线与投影面垂直时，这种投影叫做________．物体的正投影称为物体的视图．物体的三视图实际上就是该物体在某一平行光线(垂直于投影面的平行光线)下的________．3．中心投影：探照灯、手电筒、路灯和台灯的光线可以看成是从________发出的光线，像这样的光线所形成的投影称为________．二、视图1．视图：从某一角度观察一个物体时，所看到的图象叫做物体的一个视图．一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做________；在水平面内得到的由上向下观察物体的视图，叫做________；在侧面内得到由左向右观察物体的视图，叫做________．2．常见几何体的三种视图：几何体主视图左视图俯视图圆柱长方形长方形圆圆锥三角形三角形圆和圆心球圆圆圆3．三视图的画法：(1)长对正；(2)高平齐；(3)宽相等．4．由视图到立体图形：由视图想象实物图形时不像由实物到视图那样唯一确定，由一个视图往往可以想象出多种物体．由视图描述实物时，需了解简单的、常见的、规则物体的视图，能区分类似的物体视图的联系与区别．如主视图是长方形，可想象出是四棱柱、三棱柱、圆柱等．俯视图是圆的可以是球、圆柱等．自主测试1．一个几何体的三视图如图所示，那么这个几何体是( )2．将如图所示表面带有图案的正方体沿某些棱展开后，得到的图形是( )3．如图，小红居住的小区内有一条笔直的小路，小路的正中间有一路灯，晚上小红由A 处径直走到B处，她在灯光照射下的影长l与行走的路程s之间的变化关系用图象刻画出来，大致图象是( )4．5个棱长为1的正方体组成如图的几何体．(1)该几何体的体积是__________(立方单位)，表面积是__________(平方单位)．(2)画出该几何体的主视图和左视图．考点一、投影【例1】如图所示，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向远移时，圆形阴影的大小的变化情况是( )A．越来越小 B．越来越大C．大小不变 D．不能确定解析：白炽灯向远移时，两条光线的夹角度数变小，所以圆形的阴影也会跟着变小．答案：A方法总结投影问题在日常生活中随处可见，解答这类题时要注意分清本质(即是中心投影还是平行投影问题)及每种投影的特征．阳光下的影子为平行投影，在同一时刻两物体的影子应在同一方向上，并且物高与影长成正比；灯光下的影子为中心投影，影子应在物体背对光的一侧．触类旁通1如图所示，位似图形由三角尺与其灯光照射下的中心投影组成，相似比为2:5，且三角尺的一边长为8 cm，则投影三角尺的对应边长为( )A．8 cm B．20 cm C．3.2 cm D．10 cm考点二、立体图形的三视图【例2】如图，下列几何体：其中，左视图是平行四边形的有( )A．4个 B．3个 C．2个 D．1个解析：圆柱的左视图是矩形、圆锥的左视图是三角形、棱柱的左视图是矩形、长方体的左视图是矩形，所以左视图是平行四边形的有3个．答案：B方法总结判断简单物体的三视图，要先搞清三视图的概念，再从三个方向仔细观察．三种视图的作用：主视图可以清晰地看到物体的长和高，主要提供正面的形状；左视图可以分清物体的宽度和高度；俯视图看不到物体的高度，但能分清物体的长和宽．触类旁通2 下面简单几何体的主视图是( )考点三、和三视图有关的计算【例3】一个几何体的三视图如图所示，其中主视图和左视图都是腰长为4、底边为2的等腰三角形，则这个几何体的侧面展开图的面积为( )A ．2π B．12π C．4π D．8π解析：先判断此几何体为圆锥，侧面展开图为扇形；再由三视图得到扇形母线长为4、弧长为圆锥底面圆的周长；最后运用公式S ＝12lR ＝12×2π×4＝4π.答案：C方法总结 由三视图想象立体图形时，先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面的局部形状，然后再综合起来考虑整体图形．触类旁通3 如图是一个正六棱柱的主视图和左视图，则图中的a ＝( )A ．2 3B ． 3C ．2D ．11．(2012某某某某)下图是小强用八块相同的小正方体搭建的一个积木，它的左视图是( )2．(2012某某某某)长方体的主视图、俯视图如图所示，则其左视图面积为( )A．3 B．4 C．12 D．163．(2012某某某某)下列几何体中，俯视图相同的是( )A．①② B．①③ C．②③ D．②④4．(2012某某某某)一个几何体的三视图如图所示，则这个几何体是( )A．四棱锥B．四棱柱C．三棱锥D．三棱柱5．(2012某某某某改编)春蕾数学兴趣小组用一块正方形木板在阳光下做投影实验，这块正方形木板在地面上形成的投影可能是__________(写出符合题意的两个图形即可)．6．(2012某某呼和浩特)如图是某几何体的三视图及相关数据(单位：cm)，则该几何体的侧面积为__________ cm2.7．(2012某某某某)从棱长为2的正方体毛坯的一角，挖去一个棱长为1的小正方体，得到一个如图所示的零件，则这个零件的表面积是__________．1．如图所示，空心圆柱的左视图是( )2．将“创建文明城市”六个字分别写在一个正方体的六个面上，这个正方体的平面展开图如图所示，那么在这个正方体中，和“创”相对的字是( )A．文 B．明 C．城 D．市3．在下列几何体中，主视图、左视图与俯视图都是相同的圆，该几何体是( )4．如图所示是由一些大小相同的小立方体组成的几何体的主视图和左视图，则组成这个几何体的小立方体的个数不可能是( )A．3 B．4 C．5 D．65．如图，正方形ABCD的边长为3，以直线AB为轴，将正方形旋转一周，所得几何体的主视图的周长是__________．6．如图是由若干个大小相同的小正方体堆砌而成的几何体，那么其三种视图中面积最小的是__________．7．如图，小明在A时测得某树的影长为2 m，B时又测得该树的影长为8 m，若两次日照的光线互相垂直，则树的高度为__________m.8．小明想利用太阳光测量楼高，他带着皮尺来到一栋楼下，发现对面墙上有这栋楼的影子，针对这种情况，他设计了一种测量方案，具体测量情况如下：如示意图，小明边移动边观察，发现站到点E 处时，可以使自己落在墙上的影子与这栋楼落在墙上的影子重叠，且高度恰好相同．此时，测得小明落在墙上的影子高度CD ＝1.2 m ，CE ＝0.8 m ，CA ＝30 m(点A ，E ，C 在同一直线上)．已知小明的身高EF 是1.7 m ，请你帮小明求出楼高AB (结果精确到0.1 m)．参考答案导学必备知识 自主测试 1．C2．C3．C 4．解：(1)522； (2)探究考点方法 触类旁通1．B触类旁通2．C 几何体主视图的确定，可通过从正面观察它的列数，及每列最高的块数．这个几何体从正面看有3列，从左到右每列最高块数分别为2,1,1，故选C.触类旁通3．B 品鉴经典考题1．D 左视图从左往右，2列正方形的个数依次为2,1， 依此画出图形. 故选D.2．A 由主视图知长为4，高为1，由俯视图知长为4，宽为3，则左视图宽为3，高为1，则其面积为3.3．C ①的俯视图是，②的俯视图是，③的俯视图是，④的俯视图是，故选C.4．D 由于主视图和左视图为长方形可得此几何体为柱体，由俯视图为三角形，可得为棱柱体，所以这个几何体是三棱柱．5．正方形、菱形(答案不唯一)6．2π 因为根据三视图可知该几何体为圆锥，且高为3cm ，母线长为 2 cm ，底面圆的直径为2 cm ，则周长即侧面展开图的弧长为2π cm，所以侧面积为12×2π×2＝2π(cm 2)．7．24 挖去一个棱长为1 cm 的小正方体，得到的图形与原图形表面积相等，则表面积是2×2×6＝24.故答案为24. 研习预测试题1．C2．B 因“创”和“建”与“文”相连，有公共顶点，故先排除；再根据不相邻左右或上下相对，知“创”与“明”相对．3．A4．D5．186．左视图 7．48．解：如图，过点D 作DG ⊥AB ，分别交AB ，EF 于点G ，H ，则EH ＝AG ＝CD ＝，DH ＝CE ＝，DG ＝CA ＝30. ∵EF ∥AB ， ∴FH BG ＝DH DG. 由题意，知FH ＝EF －EH ＝－＝0.5. ∴,BG )＝,30)，解得BG ＝18.75. ∴AB ＝BG ＋AG ＝＋＝≈， ∴楼高AB 约为米．。
