机械原理课程设计_糕点切片机运动方案设计

机械原理课程设计糕点切片机设计方案糕点切片机是一种应用于烘焙行业的机械设备，其原理是利用机械运动和切割原理，将糕点均匀地切成薄片，以满足不同需求的糕点制作和销售。

一、设计目标和要求糕点切片机的设计目标是实现高效、精确、安全的糕点切片操作。

具体要求如下：1. 切片效果好：切片机要能够将糕点切割成均匀、薄而美观的片状。

2. 切割速度快：糕点切片机要具备一定的切割速度，以提高工作效率。

3. 切割精度高：糕点切片机要能够精确控制切割厚度，以满足不同糕点制作的需求。

4. 操作简便：糕点切片机的操作要简单方便，操作者只需进行简单的操作即可完成切片工作。

5. 安全可靠：糕点切片机要具备安全可靠的特性，避免发生意外事故。

二、设计原理和方案1. 机械原理：糕点切片机的切片原理主要是通过机械运动和切割原理来实现的。

通过电动机驱动刀片进行旋转运动，刀片上的锋利边缘与糕点接触，将糕点切割成薄片。

2. 切片机构设计：切片机构设计是糕点切片机的核心部分，其主要包括电动机、传动装置和刀片。

电动机通过传动装置带动刀片进行旋转运动，刀片上的锋利边缘与糕点接触，将糕点切割成薄片。

3. 切割厚度控制：为了实现切割厚度的控制，可以在刀片上设置可调节的切割厚度装置。

通过调节切割厚度装置，可以控制切片的厚度，以满足不同糕点制作的需求。

4. 安全保护装置：为了保证糕点切片机的安全可靠性，可以在机器上设置安全保护装置，如切割区域的防护罩、急停按钮等，以避免操作者在使用过程中发生意外事故。

5. 操作便捷性：为了提高糕点切片机的操作便捷性，可以采用触摸屏、按钮等方式进行操作，使操作者只需进行简单的操作即可完成切片工作。

三、设计流程和关键技术1. 设计流程：糕点切片机的设计流程主要包括需求分析、方案设计、机械结构设计、电气控制设计、安全保护设计、性能测试等环节。

2. 关键技术：糕点切片机设计的关键技术包括机械结构设计、电气控制设计和安全保护设计。

机械结构设计要考虑切割效果、切割速度和切割精度；电气控制设计要考虑操作便捷性和切割厚度控制；安全保护设计要考虑安全可靠性和急停功能。

一、机械原理课程设计任务书1. 设计题目————糕点切片机运动方案设计2. 原始数据及设计要求1）糕点厚度：10~20mm。

2）糕点切片长度（亦即切片高）范围：5~80mm。

3）切刀切片时最大作用距离（亦即切片宽度方向）：300mm。

4）切刀工作节拍：40次/min。

5）要求选用的机构简单、轻便、运动灵活可靠。

6）电机可选用，功率0.55KW（或0.75KW）、1390r/min。

设计指导教师(签字)：二、设计说明书1. 机械系统运动原理及动作过程糕点先成型（如长方体、圆柱体）等的薄片后再烘干。

糕点切片机要求实现两个动作：（1）点的直线间歇移动（2）刀的往复运动通过两者的动作配合进行切片，变直线间歇移动速度或每次间歇的输送距离，以满足糕点的不同切片厚度的需要。

2.工艺动作顺序因为糕点切片机要求实现两个执行动作：糕点的直线间歇运动和切刀的旋转运动。

所以电机启动后，两把切刀连续旋转，同时进行糕点的送进运动，当送进停止（糕点停止）后，第一把切刀切割糕点，切割完成（切刀退出糕点）后，进行糕点的第二次送进运动，送进停止（糕点停止）后，第二把切刀切割糕点，切割完毕后，完成一次循环。

3. 机械系统运动方案设计——设计前的构想（1）切刀的往复直线移动可采用连杆机构、凸轮机构、齿轮齿条、组合机构等。

（2）糕点的直线间歇运动可选择连杆机构、齿轮机构、凸轮机构、棘轮机构、槽轮机构等。

方案一：采用机构:切刀往复运动：曲柄滑块切刀运动机构糕点间歇运动：槽轮糕点运动机构方案一的简图（1）切刀的往复运动我们用曲柄滑块机构实现，刀装在滑块上当曲柄进行圆周运动可以带动刀的往复运动，另外，采用图示的偏置曲柄滑块机构有急回运动特性，可使刀在向下运动即切糕点时速度加快，从而使切口光滑。

（2）糕点的间歇运动我们采用槽轮实现。

（3）当滑块向上运动即刀向上运动时，槽轮运动带动糕点的移动，当滑块向下运动即刀向下运动时，槽轮静止即糕点静止，进行切割。

机械原理课程设计糕点切片机设计方案糕点切片机是一种常见的厨房设备，用于将糕点、面包等食物切成均匀的薄片。

在机械原理课程设计中，我们将设计一台糕点切片机，以实现自动化的切片过程。

我们需要确定设计的目标。

糕点切片机的主要功能是将糕点切成薄片，因此我们需要确保切片的厚度均匀，切割面积大小可调，同时保证操作的安全性和稳定性。

在设计糕点切片机的过程中，我们需要考虑以下几个方面：1. 传动系统：糕点切片机的传动系统是实现切割运动的关键部分。

我们可以选择采用电动机驱动传动系统，通过传动装置将电机的旋转运动转化为切割刀的线性运动。

传动装置可以采用齿轮传动、皮带传动等方式，以确保切割刀的运动平稳可靠。

2. 切割刀设计：切割刀是糕点切片机的核心部件，直接决定切割效果。

我们可以选择采用圆形切割刀，通过旋转切割的方式实现切片。

切割刀的材料可以选择高硬度的不锈钢或陶瓷材料，以确保切割效果的均匀和耐用性。

3. 切割厚度调节：为了满足不同厚度糕点的需求，我们需要设计一个可调节切割厚度的装置。

这可以通过调整切割刀的位置或改变切割刀与切割台之间的距离来实现。

可以采用螺杆传动或手动调节装置，以精确控制切割厚度。

4. 安全保护装置：在设计糕点切片机时，我们还需要考虑操作的安全性。

可以设计一个安全保护装置，当切割刀接触到人体或其他物体时，能够自动停止切割运动，以避免事故的发生。

5. 结构稳定性：糕点切片机在工作过程中会受到较大的力和振动，因此需要设计一个稳定的结构来支撑切割刀和传动系统。

可以采用重型铸铁或钢材料来制作底座和支架，以增加机器的稳定性和刚性。

在设计糕点切片机的过程中，我们还可以考虑一些创新的设计。

例如，可以设计一个自动供料装置，将糕点自动送入切割区域，提高工作效率。

另外，可以加入数字控制系统，实现切割厚度的精确调节和切割速度的控制。

糕点切片机的设计需要考虑传动系统、切割刀设计、切割厚度调节、安全保护装置和结构稳定性等方面。

糕点切片机的方案设计糕点切片机是一种用于将各类糕点进行切片的设备。

为了满足市场对自动化生产的需求，我们团队经过调研和设计，提出了一种创新的糕点切片机方案。

本文将详细介绍该方案的设计思路和关键技术。

一、设备概述我们的糕点切片机主要由冷却系统、切片机构、传送带和控制系统四部分组成。

冷却系统用于对糕点进行预冷却，从而使得糕点更易切割。

切片机构负责对糕点进行自动切片，确保切片的均匀和速度。

传送带用于输送糕点和切割后的糕点。

控制系统负责整个设备的自动化控制和监测。

二、切片机构设计切片机构是糕点切片机的核心部件，其设计直接影响到切片效果和生产效率。

我们采用了多刀片旋转切割的方式，确保切片的均匀和平整。

刀片采用优质不锈钢材料制作，具有良好的耐磨性和切割效果。

刀片的旋转速度可以通过控制系统进行调整，以适应不同类型糕点的切割需求。

三、冷却系统设计糕点在进行切割前需要进行冷却处理，以保证切片的整齐和不变形。

我们设计了一套有效的冷却系统，通过冷风和冷水的联合作用，使得糕点表面迅速降温，并形成薄薄的冷凝水层。

这样可以有效防止糕点切割时产生碎屑和变形，提高了切片的成品率和质量。

四、传送带设计为了保证生产效率和连续切片的流程，我们设计了一条传送带，用于将冷却后的糕点输送到切片机构。

传送带采用食品级别的材料制作，具有良好的耐磨性和卫生性。

传送带的速度可以根据需求进行调整，确保糕点的稳定输送和切割。

五、控制系统设计整个糕点切片机的自动化控制和监测由控制系统完成。

控制系统采用PLC(Programmable Logic Controller)编程，具有可编程性和灵活性。

通过触摸屏界面，操作人员可以方便地对设备进行设置和监测。

控制系统能够实现切片机构和传送带的自动同步协调，保证切片的稳定和连贯性。

六、安全设计为了保证操作人员的安全和设备的可靠性，我们在方案设计中充分考虑了安全因素。

糕点切片机采用全封闭式设计，刀片区域设有安全隔离措施，以防止操作人员误伤。

机械原理课程设计题目名称糕点切片机专业班级15机制（专升本)学生姓名切克闹学号66666666666666指导教师何华机械与车辆工程系二○一六年六月十五日目录1 执行机构的选型与评价 02 机械传动系统的速比和变速机构 (3)3 系统流程分析 (4)4 机构运动示意图 (5)5 对机械传动系统和执行机构进行尺寸计算 (6)5.1 电动机的选型 (6)5。

2 同步带的选择 (7)5。

3 对渐开线标准直齿圆柱齿轮3、4的设计 (8)5.4 直齿锥齿轮5、6、7、8的设计 (10)5。

5 对渐开线标准直齿圆柱齿轮8、9的设计 (12)5。

6 对刀长的设计 (13)5。

7 对槽轮机构的设计和计算 (14)总结 (15)参考文献 (17)第一章执行机构的选型与评价1 执行机构的选型与评价图1.1 运动循环图注：该机构采用两把切刀可提高工作效率糕点切片机设计1方案Ⅰ:切刀连续运动：凸轮—连杆机构糕点间歇运动:不完全齿轮机构注：两者通过齿轮连接图1.2 执行机构运动方案Ⅰ切刀的往复运动用凸轮—连杆机构实现，刀装在滑块上，利用杠杆定理,当推杆行程增大时，刀具切割糕点，当推杆到达最高点时刀具到达最低点，当推杆行程减小时刀具上升。

另外，采用图1。

2的偏置曲柄滑块机构有急回运动特性，可使刀在向下运动即切糕点时速度加快，从而使切口光滑。

糕点的间歇运动采用不完全齿轮实现.当滑块向上运动即刀向上运动时，不完全齿轮进入啮合区，带动糕点的移动，当滑块向下运动即刀向下运动时，不完全齿轮进入非啮合区即糕点静止，进行切割。

该方案Ⅰ结构简单，但对于不完全齿轮来说,啮合时会有较大冲击,易损坏，同时该方案整体尺寸较大,工作效率较低，结构不紧凑，可调试性较低。

第一章执行机构的选型与评价方案Ⅱ:切刀往复运动：齿轮机构糕点间歇运动:槽轮机构图1.3 执行机构运动方案Ⅱ对于此结构选刀的运动为连续旋转，而且采用两把刀的情况，这样的话系统的效率将会得到很大的提高，并且由于无论糕点的高低，其放置位置总是与刀切入时刀刃所在的直线存在一定夹角，存在应力集中现象，便于切片过程的实现.此机构采用多个齿轮连接，传动稳定,传动比可靠，同时整个系统机构设计简单，易于制造。

糕点切片机机械原理课程设计一、引言糕点切片机是一种常见的食品加工机械，广泛应用于糕点行业。

本文将对糕点切片机的机械原理进行课程设计，探讨其工作原理、结构组成和运行过程。

二、工作原理糕点切片机的工作原理主要包括三个步骤：送料、切片和出料。

首先，通过送料系统将待切割的糕点送入切片区域。

然后，利用切刀进行切割，将糕点切成均匀的薄片。

最后，通过出料系统将切好的糕点片排出切片机。

三、结构组成糕点切片机主要由送料系统、切片系统和出料系统三部分组成。

送料系统包括送料装置和送料传动装置，用于将糕点送入切片区域。

切片系统包括切刀和切刀传动装置，用于将糕点切割成均匀的薄片。

出料系统包括出料装置和出料传动装置，用于将切好的糕点片排出切片机。

四、运行过程糕点切片机的运行过程如下：首先，将待切割的糕点放入送料装置上，并调整送料装置的位置和角度，使糕点能够顺利进入切片区域。

然后，启动切片机，切刀开始运动，将糕点切割成均匀的薄片。

切片过程中，刀片的运动速度和切割厚度可以根据需要进行调整。

最后，切好的糕点片通过出料装置排出切片机。

五、设计要点在进行糕点切片机机械原理的课程设计时，需要考虑以下要点：1. 糕点切片机的结构设计要合理，确保切割效果均匀且稳定。

2. 切片机刀片的材质和刀口的设计要满足切割糕点的需求，同时考虑刀片的耐磨性和易更换性。

3. 切片机的送料系统要具备良好的输送能力和稳定性，以确保糕点能够顺利进入切片区域。

4. 切片机的出料系统要设计合理，确保切好的糕点片能够顺利排出切片机，避免堵塞和破坏切片效果。

5. 切片机的传动装置要选用合适的传动方式，确保切刀的运动平稳和可靠。

六、课程设计内容根据以上要点，本次课程设计将包括以下内容：1. 糕点切片机的整体结构设计，包括送料系统、切片系统和出料系统的设计方案。

2. 切片机刀片的选择和设计，考虑刀片材质、刀口形状和刀片固定方式。

3. 送料系统的设计，包括送料装置、送料传动装置和送料速度的确定。

糕点切片机机械原理课程设计一、引言糕点切片机是目前糕点行业中常见的一种机械设备，它通过一系列的机械原理和结构设计，能够实现对糕点的精确切片。

本文将围绕糕点切片机的机械原理展开讨论，并进行相关的课程设计。

二、糕点切片机的机械原理1. 压力传递原理糕点切片机通过传递压力来实现对糕点的切片。

在糕点切片机的底座上设置一个切片台，糕点放置在切片台上。

当启动机械装置时，通过传动装置将动力传递到压力装置，压力装置施加压力在糕点上，使其与切片台接触并产生切割效果。

2. 切割原理糕点切片机通过切割装置实现对糕点的切割。

切割装置通常由刀片和切割机构组成。

刀片的选择要考虑切割的效果和切割材料的特性，切割机构则通过机械运动实现对刀片的运动，将刀片带动切割糕点。

3. 输送原理糕点切片机通过输送装置实现对糕点的连续切割。

输送装置一般采用传送带或者滚筒形式，通过电机驱动将糕点从切割区域移动到下一个切割区域，使得连续的切割可以顺利进行。

4. 定位原理糕点切片机通过定位装置实现对糕点切割位置的精确控制。

定位装置一般采用光电传感器或者机械开关，通过检测糕点的位置来确定切割的起始点和终止点，确保切片的准确度。

三、课程设计基于以上的机械原理，我们可以进行以下的课程设计：1. 设计一个糕点切片机的结构图，并标注出各个部件的名称和功能。

2. 根据糕点切片机的机械原理，设计一个切片机构，包括刀片的选择和切割机构的设计。

考虑切割效果和切割材料的特性，选择合适的刀片材料和形状，并设计切割机构以实现刀片的运动。

3. 设计一个输送装置，通过电机驱动将糕点从切割区域移动到下一个切割区域，确保连续的切割。

4. 设计一个定位装置，通过光电传感器或者机械开关来确定切割的起始点和终止点，确保切片的准确度。

5. 进行糕点切片机的工作原理分析，包括压力传递、切割、输送和定位等各个方面的工作原理。

6. 进行糕点切片机的运动学分析，包括刀片的运动轨迹、糕点的运动轨迹等。

机械原理课程设计---糕点切片机湖南工业大学课程设计资料袋机械工程学院（系、部）2011 ~ 2012 学年第二学期课程名称糕点切片机指导教师刘扬职称教授学生姓名唐维明专业班级机械101班学号10405700115题目糕点切片机成绩起止日期2012年6月4 日～2012年6月8日目录清单序号材料名称资料数量备注1 课程设计任务书 12 课程设计说明书 13 课程设计图纸若干张456机械原理设计说明书糕点切片机起止日期：2012 年6月 4 日至2012 年 6 月8 日学生姓名唐维明班级机械101班学号10405700115成绩指导教师刘扬机械工程学院（部）2012年6 月8 日目录设计任务书 (3)第1章.工作原理和工艺动作分解 (5)第2章.根据工艺动作和协调要求拟定运动循环图 (6)第3章.执行机构选型 (7)第4章.机械运动方案的选择和评定 (8)第5章.机械传动系统的速比和变速机构 (11)第6章.机构运动简图 (12)第7章.糕点切片机构的尺度设计 (14)第8章.糕点切片机构速度与加速度分析（一个位置） (23)第9章.参考资料 (24)第10章.设计总结 (25)湖南工业大学课程设计任务书2011 —2012 学年第2 学期机械工程学院（系、部）机械专业101 班级课程名称：机械原理课程设计设计题目：糕点切片机完成期限：自2012 年 6 月 4 日至2012 年 6 月8 日共 1 周内容及任务一、设计的任务与主要技术参数1）糕点厚度：10~20mm。

2）糕点切片长度（亦即切片高）范围：5~80mm。

3）切刀切片时最大作用距离（亦即切片宽度方向）：300mm。

4）切刀工作节拍：40次/min。

5）工作阻力很小。

要求选用的机构简单、轻便、运动灵活可靠。

6）电机可选用，功率0.55KW（或0.75KW）、1390r/min。

二、设计工作量要求：对设计任务课题进行工作原理和工艺动作分解，根据工艺动作和协调要求拟定运动循环图，进行执行机构选型，构思该机械运动方案，并进行的选择和评定，确定机械运动的总体方案，根据任务书中的技术参数，确定该机械传动系统的速比和变速机构，作出机构运动简图，对相关执行机构的具体尺度进行分析与设计。

一、设计要求 (2)二、功能分解 (3)三、运动转换 (4)四、执行机构选择与比较 (6)五、原动机 (10)六、运动方案拟定 (10)七、传动机构 (17)八、运动示意图 (19)九、运动循环图 (20)十、执行机构计算 (21)十一、参考资料 (25)26十二、小结一、设计要求1．设计题目糕点切片机2．工作原理及工艺动作过程糕点先成型（如长方体、圆柱体等）经切片后再烘干。

糕点切片机要求实现两个执行动作：糕点的直线间歇移动和切刀的往复运动。

通过两者的动作配合进行切片。

改变直线间歇移动速度或每次间隔的输送距离，以满足糕点不同切片厚度的需要。

3．原始数据及设计要求1）糕点厚度。

10〜20 mm。

2）糕点切片长度（亦即切片的高）范围。

5〜80 mm。

3）切刀切片时最大作用距离（亦即切片的宽度方向）300 mm。

4）切刀工作节拍。

40次/ min。

5）生产阻力很小。

要求选用的机构简单、轻便、运动灵活可靠6）电动机可选用0.55kW （或0.75 kW）、1390 r/min。

4．设计方案提示1）切削速度较大时，切片刀口会整齐平滑，因此切刀运动方案的选择很关键，切口机构应力求简单适用、运动灵活和运动空间尺寸紧凑等。

2）直线间歇运动机构如何满足切片长度尺寸的变化要求，是需要认真考虑的。

调整机构必须简单可靠，操作方便。

是采用调速方案，还是采用调距离方案，或者采用其它调整方案，均应对方案进行定性的分析比较。

3）间歇运动机构必须与切刀运动机构工作协调，即全部送进运动应在切刀返回过程中完成。

需要注意的是，切口有一定的长度（即高度），输送运动必须在切刀完全脱离切口后方能开始进行，但输送机构的返回运动则可与切刀的工作行程运动在时间上有一段重叠，以利提高生产率，在设计机器工作循环图时，就应按上述要求来选取间歇运动机构的设计参数。

5．设计任务1）根据工艺动作顺序和协调要求拟定运动循环图；2）进行间歇运动机构和切口机构的选型，实现上述动作要求；3）机械运动方案的评定和选择；4）根据选定的原动机和执行机构的运动参数拟定机械传动方案；5）画出机械运动方案简图（机械运动示意图）；6）对机械传动系统和执行机构进行尺度设计。

机械原理课程设计之糕点切片机糕点切片机是一种常见的机械设备，用于将糕点均匀切片，以满足人们对糕点美观和口感的需求。

本文将详细介绍糕点切片机的设计原理、结构和工作过程，并分析其性能参数和优化方向。

一、设计原理糕点切片机的设计原理基于机械原理中的运动学和动力学原理。

其主要原理是通过机电驱动刀片进行旋转或者往复运动，使刀片与糕点接触并切割糕点，最终实现糕点切片的目的。

二、结构设计1. 机架：糕点切片机的机架是整个设备的基础支撑结构，通常采用钢材焊接而成，具有足够的强度和刚性。

2. 传动系统：糕点切片机的传动系统包括机电、减速器、传动轴等部件，通过传动装置将机电的动力传递给刀片，实现切割糕点的动作。

3. 刀片装置：刀片装置是糕点切片机的核心部件，通常由刀片、刀架和刀片调节机构组成。

刀片采用优质不锈钢材料制成，具有良好的切割性能和耐磨性。

三、工作过程1. 准备工作：将糕点放置在切片机的工作台上，并调整刀片的位置和切割厚度。

2. 启动设备：打开电源开关，启动机电，使刀片开始旋转或者往复运动。

3. 切割糕点：将糕点放置在刀片下方，通过工作台的挪移或者刀片的下压，使刀片与糕点接触并切割糕点。

4. 采集切片：切割后的糕点会自动滑落到采集盘或者输送带上，方便采集和包装。

四、性能参数1. 切割厚度：糕点切片机的切割厚度通常可调节，普通在1mm至20mm之间，以满足不同糕点的需求。

2. 切割速度：糕点切片机的切割速度取决于机电的转速和刀片的形状，普通在100片/分钟至500片/分钟之间。

3. 切片质量：糕点切片机的切片质量主要取决于刀片的锋利度和切割动作的稳定性，切片应具有均匀、整齐的外观。

五、优化方向1. 刀片材料和刀片形状的优化：选择更加耐磨的刀片材料，优化刀片的形状和刃口，提高切割效率和切片质量。

2. 切割厚度的调节范围扩大：增加切割厚度的调节范围，以满足不同糕点的需求。

3. 自动化控制系统的改进：引入自动化控制系统，实现切片机的自动化操作，提高生产效率和产品质量。

机械原理课程设计--糕点切片机
.
糕点切片机是一种使用机械工程原理制造而成的配置有传动系统、控制系统、切刃及定位装置的机械设备，用以切割糕点或其他的食物如果面包、面食、面饼等物品。

它的特点是能快速保持高度准确的切割形状，即使在不同材料的不同厚度方面也不落下精度。

本次糕点切片机课程设计的目的是设计出一台能够准确而高效地完成切割任务的糕点切片机。

为此，设计中考虑到了包括传动系统、控制系统、切刃及定位装置等部件的设计以及机械设备的稳定性检验等。

第一，设计已知传动系统布局，采用链传动将电机能量转换为传动装置的能量，分为主传动和从传动，将电动机传递给控制轮，并对被传动部件进行控制，达到快慢转动理想效果。

其次，设计已知控制系统，采用硬体控制与软体控制配合的方式进行高效切割，软体控制主要包括驱动板设计及软件编程，满足不同请求顾客订单的需求，达到智能化控制要求。

设备设有安全锁，在设备开机运行过程中，安全锁能够及时捕获异常状态，及时停止机器可能带来的危险。

随后，设计已知切刃，采用高硬度钢制淬火处理后的刃具，使均匀的力量准确的射入物体的表面，实现物体的切割，提高了质量和安全等指标。

最后，设计已知定位装置，实现对物体的定位功能，精准调整物体被切割部位，减少误差和失误，提高工作效率，保证了切割品质。

综上所述，本次课程设计的糕点切片机，综合考虑了机械原理的不同方面的设计和试验，努力达到高效切割的最终效果，从而提升生产效率，增加经济效益。

机械原理课程设计——糕点切割机目录1. 切片机构方案选型 (3)1.1设计题目及目的 (3)1.2原始数据 (5)1.3设计要求 (5)1.4机构方案选择 (6)1.4.1曲柄滑块机构 (6)1.4.2不完全齿轮机构 (6)1.5总体方案设计 (7)1.5.1减速机构设计 (7)1.5.2曲柄滑块机构设计 (8)1.5.3不完全齿轮机构设计 (7)2.切片机构设计 (9)2.1运动时间的确定 (9)2.2曲柄滑块机构的设计 (9)2.3减速齿轮设计 (10)2.4不完全齿轮设计 (10)4.总结 (13)5.参考文献 (13)1 切片机构方案选型1.1设计题目及目的糕点切片机介绍：设计糕点切片机，将一定量的糕点放在传送带上面，就可以将糕点自动切割到特定大小。

糕点切片机的切刀运动机构由电机驱动，经过减速后实现切刀的所需的一种往复运动。

糕点在传送带上，间歇的进行输送。

通过改变机构的中的尺寸，就可以改变切刀运行的速度，进而可以切割不同尺寸的糕点。

设计目的：1、进一步巩固和加深所学的理论知识，并将它们应用于实际机构的分析研究和设计中，培养学生分析问题、解决问题的能力；2、使学生得到机械运动方案设计的完整训练，并具有机构选型、组合以及确定传动方案的初步能力，培养他们开发和创新机械产品的能力；3、使学生对于机械的运动学分析和设计有一较完整和系统的概念；4、进一步提高学生的设计计算、分析、绘图、表达和使用文献资料的能力。

1.2原始数据糕点厚度：10~20mm糕点切片长度：80mm切刀切片时最大作用距离（亦即切片的宽度方向）：300mm。

切刀工作节拍：51/min电动机可选用0.55kW（或0.75kW），1390r/min。

生产阻力很小，要求选用的机构简单、轻便、运动灵活可靠。

1.3设计要求切刀完成往复直线运动（铅垂上下），切刀在下移触碰到糕点之前，传送带处于运动状态，将糕点送到合适位置。

之后，传送带保持静止状态，切刀向下运动对糕点进行切割。

最新机械原理课程设计糕点切片机一、机械原理课程设计任务书1. 设计题目————糕点切片机运动方案设计2. 原始数据及设计要求1）糕点厚度: 10~20mm。

2）糕点切片长度( 亦即切片高) 范围: 5~80mm。

3）切刀切片时最大作用距离( 亦即切片宽度方向) : 300mm。

4）切刀工作节拍: 40次/min。

5）要求选用的机构简单、轻便、运动灵活可靠。

6）电机可选用, 功率0.55KW( 或0.75KW) 、 1390r/min。

设计指导教师(签字):二、设计说明书1. 机械系统运动原理及动作过程糕点先成型( 如长方体、圆柱体) 等的薄片后再烘干。

糕点切片机要求实现两个动作:( 1) 点的直线间歇移动( 2) 刀的往复运动经过两者的动作配合进行切片, 变直线间歇移动速度或每次间歇的输送距离, 以满足糕点的不同切片厚度的需要。

2.工艺动作顺序因为糕点切片机要求实现两个执行动作: 糕点的直线间歇运动和切刀的旋转运动。

因此电机启动后, 两把切刀连续旋转, 同时进行糕点的送进运动, 当送进停止( 糕点停止) 后, 第一把切刀切割糕点, 切割完成( 切刀退出糕点) 后, 进行糕点的第二次送进运动, 送进停止( 糕点停止) 后, 第二把切刀切割糕点, 切割完毕后, 完成一次循环。

3. 机械系统运动方案设计——设计前的构想( 1) 切刀的往复直线移动可采用连杆机构、凸轮机构、齿轮齿条、组合机构等。

( 2) 糕点的直线间歇运动可选择连杆机构、齿轮机构、凸轮机构、棘轮机构、槽轮机构等。

方案一:采用机构:切刀往复运动: 曲柄滑块切刀运动机构糕点间歇运动: 槽轮糕点运动机构方案一的简图（1）切刀的往复运动我们用曲柄滑块机构实现, 刀装在滑块上当曲柄进行圆周运动能够带动刀的往复运动, 另外, 采用图示的偏置曲柄滑块机构有急回运动特性, 可使刀在向下运动即切糕点时速度加快, 从而使切口光滑。

（2）糕点的间歇运动我们采用槽轮实现。

机械原理课程设计糕点切片机设计方案糕点切片机是一种常见的食品加工设备，用于将糕点等食物切成均匀的薄片。

本文将以机械原理课程设计糕点切片机的设计方案为主题，详细介绍设计思路和实现方法。

一、设计目标糕点切片机的设计目标是实现自动化切片，提高生产效率和切片的均匀度。

同时，考虑到食品卫生和安全，设计方案需要符合相关规定，避免食品污染和操作风险。

二、设计原理糕点切片机的设计原理主要基于机械传动和切割原理。

传动部分采用电机驱动，通过减速装置将电机转速降低，并通过传动轴传递动力到切割刀具。

切割部分采用旋转刀盘和切割刀具，利用切割刀具的运动将糕点切割成均匀的薄片。

三、设计方案1. 结构设计：糕点切片机的主要结构包括机架、电机、传动装置、切割刀具和控制系统。

机架采用不锈钢材料，易于清洁和维护。

电机选用功率适中的交流电机，通过减速装置将转速降低到合适的切割速度。

传动装置采用链传动或皮带传动，以实现动力传递。

切割刀具采用可更换的设计，便于清洗和更换。

控制系统采用按钮控制或触摸屏控制，实现切片的自动化操作。

2. 机械原理分析：糕点切片机的工作原理是通过电机的驱动，使切割刀具旋转，并通过切割刀具的运动将糕点切割成均匀的薄片。

切割刀具的切割方式可以是旋转切割或往复切割。

通过控制切割刀具的转速和切割方式，可以实现不同厚度的切片。

3. 控制系统设计：糕点切片机的控制系统主要包括电机控制和切片厚度控制。

电机控制通过按钮或触摸屏控制，实现电机的启停和转速调节。

切片厚度控制通过调节切割刀具的运动方式和转速，实现不同厚度的切片。

同时，控制系统还应具备过载保护和紧急停机功能，确保设备的安全运行。

四、实现方法1. 结构制造：根据设计方案，制造机架和切割刀具，并进行装配。

机架采用不锈钢材料加工，确保设备的卫生性和耐用性。

切割刀具则采用优质的切割材料，保证切割效果和刀具的使用寿命。

2. 传动装置：根据设计方案选用合适的传动装置，如链传动或皮带传动。

设计糕点切片机的机械系统运动方案糕点切片机是一种用于将糕点均匀地切片的机械设备。

其机械系统运动方案需要考虑到切片的速度、精度和稳定性等因素。

下面将介绍一个基于旋转切刀的糕点切片机的机械系统运动方案。

1.主传动系统：糕点切片机的主传动系统需要提供稳定的动力输出，驱动切片机各个部件的运动。

主传动系统可以采用电机作为动力源，通过减速机或变速器降低电机的转速，并通过传动皮带、链轮等将动力传递给各个部件。

2.旋转切刀：糕点切片机的核心部件是旋转切刀，用于实现糕点的切割。

旋转切刀可以采用圆盘形式，通过电机驱动使其高速旋转。

切刀上可以设置一定数量的切割刀片，以实现多片切割。

为了提高切片的精度，切刀的旋转速度应保持稳定，可以通过采用闭环控制系统来实现。

3.运输系统：为了将糕点送入切刀下方，需要设计一个运输系统。

运输系统可以采用传送带，通过带动糕点的运动，使其在切刀下方进行切割。

运输系统需要保持一定的速度，以保证切片的均匀性。

此外，为了适应不同尺寸的糕点，运输系统应具有可调节的长度，可以通过调节传送带的速度或调整传送带的长度来实现。

4.定位系统：为了保证糕点切割的精度，需要设计一个定位系统。

定位系统可以通过传感器来检测糕点的位置，并通过电机驱动将其定位到切刀的下方。

定位系统可以采用步进电机、伺服电机等控制精度高的执行器，通过闭环控制将糕点精确地送入切刀下方。

5.收集系统：为了方便糕点的收集和后续的包装工作，需要设计一个收集系统。

收集系统可以采用输送带、传送带等装置，将切割好的糕点送往收集区域。

为了保持切片的整齐性，收集系统可以设置一些导向装置，将切片整齐地摆放在收集区域。

总体而言，糕点切片机的机械系统运动方案需要考虑到切片的速度、精度和稳定性等因素。

通过设计合适的传动系统、旋转切刀、运输系统、定位系统和收集系统，可以实现高效、精度高、稳定性好的糕点切割。

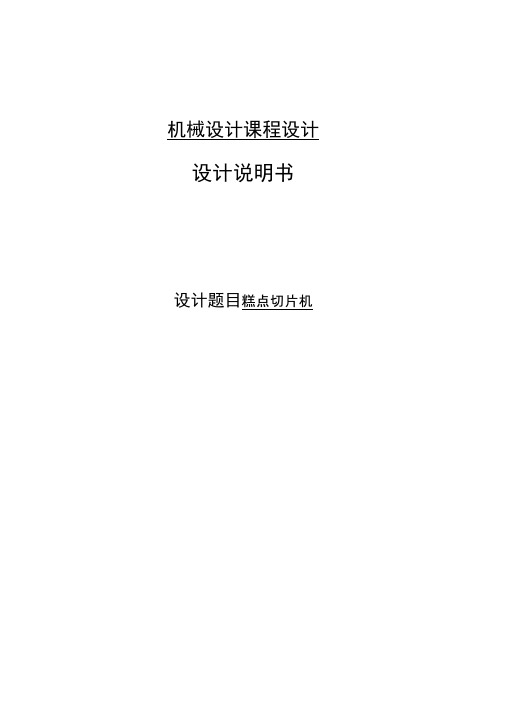

机械设计课程设计设计说明书设计题目糕点切片机目录一、设计任务书 (3)二、切刀往复运动方案的选择和评价 (4)三、糕点直线间歇运动方案的选择与评价 (6)四、执行机构的简图及运动循环图 (8)五、执行系统的设计 (10)六、减速器的设计 (14)七、参考文献 (41)一、设计任务书1、设计题目：糕点切片机2、工作原理糕点切片机需要完成两个执行动作：糕点的直线间歇移动和切刀的往复直线运动。

通过两者动作的配合进行切片，通过改变直线间歇移动的距离，以满足糕点的不同切片宽度的要求。

3、原始数据已知条件万案1r 2r 3456782.5 2.3 2.2 2.1 2.0 1.9 1.8 1.7工作机输入功(Kvy6058555250484542生产率(片/min)糕点尺寸：长度：200mm, 厚度：5〜80mm, 宽度：10、20、30mm (可调) 工作条件：载荷有轻微冲击，一班制使用期限：十年，大修期为三年生产批量：小批量生产(少于十台)动力来源：电力，三相交流(220V/380V)转速允许误差：土5%4、设计任务执行部分机构设计(1)分析切刀、输送机构的方案(2)拟定执行机构方案，画出总体机构方案示意图(3)画出执行机构运动循环图(4)执行机构尺寸设计，画出总体机构方案图，并标明主要尺寸(5)画出执行机构运动简图(6)对执行机构进行运动分析传动装置设计(7)选择电动机(8)计算总传动比，并分配传动比(9)计算各轴的运动和动力参数(10)传动件的设计计算(11)选择联轴器(12)轴的结构设计(13)绘制减速器装配图(14)轴的强度校核(15)滚动轴承的选择、寿命计算和组合设计(16)键的选择和强度计算(17)绘制轴、齿轮零件图凸轮机构、齿、切刀往复运动方案的选择与评价实现切刀往复运动的机构：切刀的往复直线移动可米用连杆机构、轮齿条、组合机构等。

方案一：凸轮机构工作原理：由凸轮的转动带动切刀的上下往复运动， 最大行程为凸轮的相对于转 动点的最高点与最低点的差，通过增减凸轮的长度来增大或减小行程。
