PPB 级水中臭氧浓度仪
技术指标:
传感器：Dffoz-TR
◆ 制造商: IN USA INC
◆ 应用 ：低浓度水中臭氧连续测量
◆ 测量原理 ：紫外吸收技术,双光路取样测量技术 ◆ 紫外线光源：低压汞灯 ◆ 测量单位 ：PPBw,mg/L
◆ 量程 ： 0-1000PPBw 或更高量程 ◆ 精度/重复性：3ppb 或读数的2% ◆ 流量：0.75-1.5l/min ◆ 压力：15-20PSI
◆ 接口：1/4”Swagelok(卡套接口),其他接口可选 ◆ 外壳：NEMA 4XIP65 ◆ 尺寸：160 X 405 X 99MM
◆ 维护：只需24-36个月更换一次紫外线灯管
控制器：MiniSCI-N
◆ 16位背光LCD ◆ 分辨率：1PPBw
◆ 循环时间：每隔0.5秒持续测量 ◆ 模拟输出：4-20mA 或0-10VDC ◆ 数字 I/0：RS-232C ◆ 诊断：内部诊断，报警提示 ◆ 外壳：壁挂式NEMA 4 ◆ 供电：90-240VAC,50/60Hz ◆ 尺寸：254 X 216 X 143mm ◆ 认证：CE
Dffoz-TR 是一台专门用来检测水中臭氧含量的设备，它采用了美国IN USA 公司获得专利的紫外线吸收技术，达到臭氧读值PPB 级别的精确、稳定的测量。Dffoz-TR 无需电极和膜片，无移动性配件，可达到最大可靠性和最低维护量，唯一需要更换的就是UV-Lamp 。
关键技术优点包含完美的灵敏度、高稳定性，无零飘、不受其他物质干扰等。基于微处理器的MiniSci-N 控制器包含模拟和数字信号输出和用户设置的报警延迟功能。
Mini-Sci 控制器可以提供电源,基于微处理器的控制,LCD 显示屏,包含0-10VDC, 4-20mA,RS232和远程零点校准。
产品特点: ◆ 紫外吸收技术 ◆ 对水中臭氧灵敏度高，达到PPB 测量级别 ◆ 无活动配件，无电极和膜片—最小维护
◆ 测量稳定性高 ◆ 无干扰
国家标准臭氧浓度测定方法 氧浓度检查方式大致可分为―化学分析法‖、―物理化学分析法‖、―物理分析法‖三类。 1.化学检查法 1.1 碘量法碘量法是最常用的臭氧测定方式，我国和许多国家均把此法作为测定气体臭氧的标准方式，我国建设部发布的《臭氧发生器臭氧浓度、产量、电耗的测量》标准CJ/T 3028.2 — 94 中即规定使用碘量法。其原理为强氧化剂臭氧（O 3 ）与碘化钾（KI ）水溶液反应生成游离碘（I 2 ）。臭氧还原为氧气。反应式为：O 3 + 2KI + H 2 O → O 2 + I 2 + 2KOH 游离碘显色，依在水中浓度由低至高呈浅黄至深红色。利用硫代硫酸钠（NaS 2 O 3 ）标准液滴定，游离碘变为碘化钠（NaI ），反应终点为完全褪色止。反应式为：I 2 + 2Na 2 S 2 O 3 → 2NaI + NaS 4 O 6 两反应式建立起 O 3 反应量与NaS 2 O 3 消耗量的定量关系为1molO 3 ： 2mol NaS 2 O 3 ，则臭氧浓度 C O3 计算式为：C O3 =40x3x1000/1000 （mg/L ）式中： C O3 ——臭氧浓度，mg/L ； A Na ——硫代硫酸钠标准液用量，ml ； B ——硫代硫酸钠标准液浓度，mol/L ；V 0 ——臭氧化气体取样体积，ml 。操作程序及方式参照标准 CJ/T3028.2 — 94 。测定标准型发生器浓度很方便。臭氧化气体积用流量计计数，NaS 2 O 3 浓度一般配制为0.100mol/L ，测定精度可达± 1% 。测定空气中臭氧浓度时，应用在气采样器抽气定量。为保证测定精度，NaS 2 O 3 配为 0.10mol/L 。测定水溶臭氧浓度亦可用此公式计算，只是 V 0 代表采水量，取1000ml 。NaS 2 O 3 浓度为0.10mol/L 。碘量法优点为显色直观。不需要贵重仪器。缺点是易受其氧化剂如NO 、CI 2 等物质的干扰，在重要检查时应减除其它氧化物质的影响。 1.2 比色法比色法是根据臭氧与不同化学试剂的显色或脱色反应程度来确定臭氧浓度的方式。按比色手段分为人工色样比色与光度计色 . 此法多用于检查水溶解臭氧浓度 . 国内检查瓶装水臭氧溶解浓度有使用碘化钾、邻联甲胺等比色液的。其方式是利用检查样品显色液管相比较，确定测样臭氧溶解度值 （0.05~0.08mg/L ） , 要求精确的，则利用分光光度计检查。国外利用此法做成仪器，配制标准工具与药品作为现场抽检使用，很方便。如美国HACH 公司、日本荏原公司的DPD （二己基对苯二胺）比色盘，范围为0.05~2mg/L 。美国HACH 公司微型比色仪，利用靛蓝染料脱色反应。在 600nm 波长比色，0.05~0.75nm/L 浓度数字显示，精度± 0.01nm/L 。受其它氧化剂干扰少。 1.3 检查管将臭氧氧化可变化试剂浸渍在载体上，作为反应剂封装在标准内径的玻璃管内做成测管，使用时将检查管两端切断，把抽气器接到检查管出气端吸取定量臭氧气体，臭氧浓度与检查管内反应剂柱变色长度成正比，通过刻度值读取浓度值。德国、日本和我国都生产臭氧检查管，浓度范围分为高（1000ppm ）、中（10ppm ）、低（ 3ppm ）三种，用于检查空气臭氧浓度，适于现场应用，使用简便，但精度低（为± 15% ）。 2.物理方式物理方式分析臭氧现在在国际上最流行的是紫外线吸取法。它是利用臭氧对254nm 波长的紫外线特征吸取的特性，依据比尔—郎伯（Beer-Lambert ）定律制造出的分析仪器，只要选择合适长度的吸取池，就可以检查0.002mg/m3~5% （vol ）浓度的臭氧。其线形在4~5 个数量级内都很好。该法已被我国作为环境空气中测定臭氧的标准方式（GB1/T1154348 ）。紫外线吸取法不但可以适用于检查气体中臭氧浓度，也可以检查水中溶存的臭氧浓度。紫外线吸取法的仪器在美国、的国、瑞士、日本都有产品。我国北京分析仪器厂于1985 年引进了美国莫尼特（MONITOR LABS ）公司的ML-8810 型紫外吸取式臭氧分析器，用于环境检查，1992 年以后又陆续扩展量程到100ppm 、1000ppm 。北京超能自控实验技术研究所在1999 年开发了ZX-01 系列紫外线吸取式臭氧分析器，其测量范围从0~10ppm （用于环境检查）、0~100ppm 、0~1000ppm 、0~10000ppm 到 0~25000ppm 。
水中臭氧浓度应该怎么选择仪器检测 来源：华信博润（美国康托姆臭氧浓度检测仪器中国总代理）现在市场上检测水中臭氧浓度的方法大概有三种，第一种就是臭氧水在线检测仪器，华信博润推荐大家选择美国康托姆Q45H64溶解臭氧检测仪器。第二种就是碘化钾滴定法：国内臭氧生产厂家经常采用的方法，要提前配药液，检测方法参看标准CJ/T 3028.2-9,你上网可以查到；第三种就是比色法：将特制专用药粉加入含臭氧的取样水中，药粉与水中臭氧反应，水的颜 色发生变化，将水颜色的深浅与标准比色卡对比读出对应颜色的数值就是臭氧水的浓度；上面三种还是推荐美国康托姆Q45H64这款仪器。 Q45H/64型溶解臭氧分析仪是在线监控臭氧的理想仪器.对于一些特殊应用场合,例如制药工艺和半导体生产工艺需要测量很低浓度时,溶解臭氧分析仪也能检测到浓度0-200ppb.在正常情况下,其标准测量浓度为0-2ppm,0-20ppm,0-200ppm. Q45H/64溶解臭氧分析仪采用一种极谱化膜片式 探头，直接对水中臭氧进行测定而需要其他化学药剂，唯一要求的是一个能保证流经传感器表面的水样保持稳定的采样，被测水样不受测量过程的影响可以直接排除。Q45H/64没有蠕动泵和电机等活动部件，大大节省了维护费用。同时操作方便，极少维护，却能提供连续、可靠的测量。 不需要昂贵的试剂：从而降低了购买成本；同时减少了储存、处理化学试剂的繁琐工作。降低维护成本：仪表不需要蠕动泵和电机，节约了更换蠕动泵和管件的成本。LCD显示:第一行显示溶解臭氧值,第二行显示PH,温度或者其它信息.溶解臭氧/PH双输出：交流电源供电，可选择PH传感器，实现溶解臭氧值和PH同时测量和输出.模拟输出：双路模拟输出可设定为溶解臭氧值和温度,或者臭氧值和PH输出. PID控制输出：标准PID 的控制功能输出,同时可以很快的在控制器上设定完成.两个报警继电器：在交流供电模式下，2个继电器可设置为控制和报警模式量程选择：标准的Q45分析仪可编程选定量程0-2、0-20、0-200ppm及相应的输出范围，对于低浓度溶解臭氧的应用场合也可以选择0-200ppb量程。
臭氧O3浓度分析仪 臭氧O3浓度分析仪（SK-600-O3）是一款采用模块化设计、具有智能化传感器检测技术、整体隔爆（d）结构、固定安装方式的有毒气体检测仪。标准配置为带点阵LCD液晶显示、三线制4~20mA模拟和RS485数字信号输出，可选配置为可编程开关量输出等模块，根据用户需求提供定制化产品，还支持输出信号微调等功能，方便系统组网及维护。可检测O3、O3S、O3、O3、O3、SO3、O3、O3、NO3、O3、ClO3、ETO等多种有毒有害气体，详情可咨询东日瀛能。同时我司臭氧O3传感器销往：河北省、山东省、辽宁省、黑龙江省、吉林省、甘肃省、青海省、河南省、江苏省、湖北省、湖南省、江西省、浙江省、广东省等全国各地。 （注意：臭氧O3传感器（SK-600-O3）在不同的应用环境或行业有不同的别名，如臭氧O3检测仪臭氧O 3变送器臭氧O3探测器臭氧O3探头便携式臭氧O3探头臭氧O3检测装置） 特点 ■智能化EC传感器，采用本质安全技术，可支持多气体、多量程检测，并可根据用户需求提供定制化产品，无需工具可实现传感器互换、离线标定和零点自校准 ■智能的温度和零点补偿算法，使仪器具有更加优良的性能具有很好的选择性，避免了其他气体对被检测气体的干扰 ■多种信号输出，既可方便接入PLC/DCS等工控系统，也可以作为单机控制使用 ■超大点阵LCD液晶显示，支持中英文界面
■免开盖，红外遥控器操作，单人可维护 ■本地报警指示，一体化声光报警器（选配） ■仪器具有超量程、反极性保护，能避免人为操作不当引起的危险 ■丰富的电气接口，可供用户选择 ■通过ATO3、UL、CSA等认证，具有国际化高端品质 （同时对于不同行业的针对性应用有：臭氧O3报警装置高精度臭氧O3浓度分析仪臭氧O3检测模块臭氧O3传感器RS485信号输出臭氧O3报警器4-20mA信号输出臭氧O3报警器固定式带液晶显示型臭氧O3检测仪带显示带声光报警器固定式臭氧O3检测仪等产品模式） 东日瀛能科技臭氧O3探头厂家臭氧O3探头价格详情可咨询东日瀛能SK-600-O3 技术参数: ■产品名称：臭氧O3报警器SK-600-O3 ■检测气体：臭氧O3 ■检测原理：电化学原理、催化燃烧原理 ■检测范围：0-10ppm、0-20ppm、0-50ppm、0-200ppm、0-5000pp等任意可选 ■分辨率：0.1ppm、0.1ppm、0.2ppm、1ppm、25ppm等可选 ■检测方式：扩散式、泵吸式可选 ■显示方式：液晶显示 ■输出信号：用户可根据实际要求而定，最远可传输2000米（单芯1mm2屏蔽电缆） ①两线制4-20mA电流信号输出（三线制可选） ②RS-485数字信号输出，配合RS232转接卡可在电脑上存储数据（选配） ③2组继电器输出：无源触电容量220VAC3A，24VDC3A（选配） ④报警信号输出：现场声光报警，报警声音：<90分贝（选配） ■检测精度：≤±2%（F.S） ■重复性：≤±1% ■零点漂移：≤±1%（F.S/年） ■报警方式：声、光报警 ■响应时间：小于20S
For personal use only in study and research; not for commercial use 臭氧浓度检测方法大致可分为“化学分析法”、“物理分析法”、“物理化学分析法”三类。 1.化学检测法 1.化学检测法 1.1 碘量法 碘量法是最常用的臭氧测定方法，我国和许多国家均把此法作为测定气体臭氧的标准方法，我国建设部发布的《臭氧发生器臭氧浓度、产量、电耗的测量》标准CJ/T 3028.2 — 94 中即规定使用碘量法。其原理为强氧化剂臭氧（O 3 ）与碘化钾（KI ）水溶液反应生成游离碘（I 2 ）。臭氧还原为氧气。反应式为：O 3 + 2KI + H 2 O → O 2 + I 2 + 2KOH 游离碘显色，依在水中浓度由低至高呈浅黄至深红色。 利用硫代硫酸钠（NaS 2 O 3 ）标准液滴定，游离碘变为碘化钠（NaI ），反应终点为完全褪色止。反应式为： I 2 + 2Na 2 S 2 O 3 → 2NaI + NaS 4 O 6 两反应式建立起O 3 反应量与NaS 2 O 3 消耗量的定量关系为1molO 3 ：2mol NaS 2 O 3 ，则臭氧浓度 C O3 计算式为： C O3 =40x3x1000/1000 （mg/L ） 式中： C O3 ——臭氧浓度，mg/L ； A Na ——硫代硫酸钠标准液用量，ml ； B ——硫代硫酸钠标准液浓度，mol/L ； V 0 ——臭氧化气体取样体积，ml 。 操作程序及方法参照标准CJ/T3028.2 — 94 。 测定标准型发生器浓度很方便。臭氧化气体积用流量计计数，NaS 2 O 3 浓度一般配制为0.100mol/L ，测定精度可达± 1% 。 测定空气中臭氧浓度时，应用在气采样器抽气定量。为保证测定精度，NaS 2 O 3 配为0.10mol/L 。 测定水溶臭氧浓度亦可用此公式计算，只是V 0 代表采水量，取1000ml 。NaS 2 O 3 浓度为0.10mol/L 。 碘量法优点为显色直观。不需要贵重仪器。缺点是易受其氧化剂如NO 、CI 2 等物质的干扰，在重要检测时应减除其它氧化物质的影响。 1.2 比色法 比色法是根据臭氧与不同化学试剂的显色或脱色反应程度来确定臭氧浓度的方法。按比色手段分为人工色样比色与光度计色 . 此法多用于检测水溶解臭氧浓度 . 国内检测瓶装水臭氧溶解浓度有使用碘化钾、邻联甲胺等比色液的。其方式是利用检测样品显色液管相比较，确定测样臭氧溶解度值（0.05~0.08mg/L ）, 要求精确的，则利用分光光度计检测。 国外利用此法做成仪器，配制标准工具与药品作为现场抽检使用，很方便。如美国HACH 公司、日本荏原公司的DPD （二己基对苯二胺）比色盘，范围为0.05~2mg/L 。美国HACH 公司微型比色仪，利用靛蓝染料脱色反应。在600nm 波长比色，0.05~0.75nm/L 浓度数字显示，精度± 0.01nm/L 。受其它氧化剂干扰少。 1.3 检测管 将臭氧氧化可变化试剂浸渍在载体上，作为反应剂封装在标准内径的玻璃管内做成测管，使用时将检测管两端切断，把抽气器接到检测管出气端吸取定量臭氧气体，臭氧浓度与检测管内反应剂柱变色长度成正比，通过刻度值读取浓度值。 德国、日本和我国都生产臭氧检测管，浓度范围分为高（1000ppm ）、中（10ppm ）、低（3ppm ）
PPB 级水中臭氧浓度仪 技术指标: 传感器：Dffoz-TR ◆ 制造商: IN USA INC ◆ 应用 ：低浓度水中臭氧连续测量 ◆ 测量原理 ：紫外吸收技术,双光路取样测量技术 ◆ 紫外线光源：低压汞灯 ◆ 测量单位 ：PPBw,mg/L ◆ 量程 ： 0-1000PPBw 或更高量程 ◆ 精度/重复性：3ppb 或读数的2% ◆ 流量：0.75-1.5l/min ◆ 压力：15-20PSI ◆ 接口：1/4”Swagelok(卡套接口),其他接口可选 ◆ 外壳：NEMA 4XIP65 ◆ 尺寸：160 X 405 X 99MM ◆ 维护：只需24-36个月更换一次紫外线灯管 控制器：MiniSCI-N ◆ 16位背光LCD ◆ 分辨率：1PPBw ◆ 循环时间：每隔0.5秒持续测量 ◆ 模拟输出：4-20mA 或0-10VDC ◆ 数字 I/0：RS-232C ◆ 诊断：内部诊断，报警提示 ◆ 外壳：壁挂式NEMA 4 ◆ 供电：90-240VAC,50/60Hz ◆ 尺寸：254 X 216 X 143mm ◆ 认证：CE Dffoz-TR 是一台专门用来检测水中臭氧含量的设备，它采用了美国IN USA 公司获得专利的紫外线吸收技术，达到臭氧读值PPB 级别的精确、稳定的测量。Dffoz-TR 无需电极和膜片，无移动性配件，可达到最大可靠性和最低维护量，唯一需要更换的就是UV-Lamp 。 关键技术优点包含完美的灵敏度、高稳定性，无零飘、不受其他物质干扰等。基于微处理器的MiniSci-N 控制器包含模拟和数字信号输出和用户设置的报警延迟功能。 Mini-Sci 控制器可以提供电源,基于微处理器的控制,LCD 显示屏,包含0-10VDC, 4-20mA,RS232和远程零点校准。 产品特点: ◆ 紫外吸收技术 ◆ 对水中臭氧灵敏度高，达到PPB 测量级别 ◆ 无活动配件，无电极和膜片—最小维护 ◆ 测量稳定性高 ◆ 无干扰
臭氧O3在线浓度检测仪 SK-600-O3 臭氧O3泄露检测探测器产品适用于各种环境和特殊环境中的臭氧O3气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。 气体传感器参数 工作电压DC5V±1%/DC24±1%波特率9600 测量气体臭氧O3气体检测原理电化学 采样精度±2%F.S响应时间<30S 重复性±1%F.S工作湿度10-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年） 存储温度-40～70℃预热时间30S 工作电流≤50mA工作气压86kpa-106kpa 安装方式7脚拔插式质保期1年 输出接口7pIN外壳材质铝合金 使用寿命2年外型尺寸 (引脚除外)33.5X31 21.5X31 测量范围详见选型表 输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA 数字信号格式数据位:8;停止位:1;校验位:无;
臭氧O3在线浓度检测仪产品特性： ①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。 ②采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。 ③检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。 4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。 5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。 6全量程范围温度数字自动跟踪补偿，保证测量准确性。 臭氧O3在线浓度检测仪技术参数： 检测气体：空气中的臭氧O3气体 检测范围：0~50ppm,0~500ppm,0~1000ppm可选。 分别率：0.01ppm(0~50ppm);0.1ppm(0~500ppm);1ppm(0~10000ppm以上)； 工作方式：固定式连续工作，扩散式，管道式，流通时，泵吸式可选。 检测误差：≦1%（F.S） 响应时间：≦10S 输出信号：电流信号输出4-20MA 报警方式：2路无源节点信号输出，报警点可设置。 工作环境：-20℃~50℃(特殊要求：（-40℃~+70℃) 相对湿度：≦90%RH 工作电压：DC12~30V 传感器寿命：3年 防爆形式：探头变送器及传感器均为隔爆型。 防爆等级：Exd II CT6 连接电缆：三芯电缆(单根线径≧1.5mm)；建议选用屏蔽电缆。 连接距离：≦1000m. 防护等级：IP65. 外形尺寸：183X143X107mm. 重量：1.5Kg. 检测气体：空气中的臭氧O3气体 检测范围：0~50ppm,0~500ppm,0~1000ppm 分辨率：0.01ppm(0~50ppm);0.1ppm(0~500ppm);1ppm(0~10000ppm以上)显示方式：液晶显示 温湿度：选配件，温度检测范围：-40～120℃，湿度检测范围：0-100%RH 检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式 检测精度：≤±3%线性误差：≤±1% 响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%
特点 ●在局域网上可被远程访问 ●大屏幕液晶显示 ●可用户定义的“软键”功能 ●用户可远程下载分析结果 ●用闪存增强数据存储性能 ●优化的设计加强了电路的通用性和集成性 ● 易于维护的内部布局 i系列气体分析仪器代表了行业的最 新技术。我们的用户告诉我们，他们 希望的理想气体监测系统应该做 到：稳定，简单，易于使用。新型i 系列仪器不仅具有以上特点，而且 性能更加优异，49i O 3 分析仪是i 系 列中的一种标准监测仪器。 49i型O 3 分析仪采用紫外光度法，对 O 3 的分析能力可从p p b量级到200 ppm。49i型仪器采用双光室检测系 统，提高了光强稳定性和仪器的灵 敏度。这一检测技术被NIST采用作 为制定美国臭氧标准的标准方法。 仪器可设定为双量程或自动量程工 作模式。由于仪器同时检测样气和 参比气，响应时间可达到20秒。 49i型O 3 分析仪具备温度和压力 修正功能，用户可以设定浓度报 警值和其他用于内部诊断的参数 报警值。 分析仪具有网络功能，增大内存 能够存储更多数据。新增的网络 接口使得远程控制更为方便，允 许用户远程下载监测信息。新增 的“软键”功能可使用户根据需 要设定按键的功能，从而直接进 入到常用的菜单和功能。增大的 液晶显示屏可以容纳更多信息， 除始终显示分析结果以外，还可 以同时显示其它的操作菜单、运 行状态等信息。
?2008 Thermo Fisher Scientific Inc. 版权所有。所有商标均属Thermo Fisher Scientific Inc.及其子公司所有。不同操作条件下，结果可能是不同的。产品规格、术语及价格均可能发生变更。部分产品可能 未在某些国家销售。欲了解详情，请询问当地销售代表。 预置量程0-0.05, 0.1, 0.2, 0.5, 1, 2, 5, 10, 20, 50, 100, 200 ppm 0-0.1, 0.2, 0.5, 1, 2, 5, 10, 20, 50, 100, 200, 400 mg/m 3用户量程0-0.05至200 ppm 0-0.1至400 mg/m 3 零点噪音0.25 ppb RMS(60 秒平均时间)最低检测限0.5 ppb 零点漂移< 1 ppb /24小时跨度漂移< 1%满量程/ 月响应时间20秒(10 秒平均时间)精度 1.0 ppb 线性±1%满量程采样流量1-3升/ 分钟 工作温度20℃- 30℃(0℃-45℃也有可能安全运行)电源要求100 VAC, 115 VAC, 220-240 VAC+/-10%@150 W 尺寸/ 重量425 mm(W)×219 mm(H)×584 mm(D)，16 kg 输出6路0-100 mV, 1, 5, 10 V 电压输出，RS232/RS485，TCP/IP ，10 个状态继电器，断电指示(标准)0-20 或4-20 mA 隔离电流输出(选项) 输入 16路数字输入(标准)，8路0-10 VDC 模拟量输入(选项 ) 28 F 7 702-715 https://www.doczj.com/doc/0317939681.html, 800-810-5118 400-650-5118( )
使用说明书DOZ-7600在线水中臭氧检测仪
目录 1．产品配置………………………………………‥1 2．产品简介………………………………………‥1 3．技术指标………………………………………‥2 4．仪表安装 (3) 4.1、主机安装 (3) 4.2、电极安装 (4) 5．仪表面板及接线说明 (5) 6．仪表功能设置 (7) 6.1．菜单结构 (7) 6.2．主界面及主菜单 (7) 6.3．溶解臭氧标定 (8) 6.4．补偿设置 (9) 6.5．报警设置 (10) 6.6．485通讯 (11) 6.7．电流输出设置 (11) 6.8．背光时间 (12) 6.9恢复出厂值 (12) 7．日常维护要点 (12) 8．电极维护保养 (1)
注意事项 ●根据环境选择合适电极及安装方式。 ●使用时请遵守本说明书之操作规程及注意事项。 ●在使用过程中若发现仪器工作异常或损坏请联系经销商,切勿 自行修理。 ●为使测量更精确，仪器须经常配合电极进行标定；若您的电极 购买时间已近一年或电极存在质量问题，请注意更换。 ●执行标定工作之前请将仪器接上电极后通电预热三十分钟。 ●因产品更新换代，本说明书如有变动恕不另行通知。 1.产品配置 请确认您所购买的检测仪，包装盒是否完整，如有包装损坏或是有任何配件短缺的情形，请您尽快与经销商联系，配置如下。 标准配置 ◇臭氧检测仪一台 ◇臭氧电极一根（3米线） ◇锁紧条两根 ◇用户使用说明书一本 ◇流通槽一个 ◇产品合格证 可选附件 ◇485通讯接口及485转232或485转USB连接器 2.产品简介 -1-
臭氧检测仪是一款微机型的水中臭氧在线测控仪，采用先进的非膜式恒电压传感器，无须更换膜片与药剂，灵敏度高，信号响应迅速，测量准确、性能稳定、维护简单。该水中臭氧测控系统具有使用方便、准确度高、经济的特点。运用这一系列先进的分析技术，确保仪器长期工作的稳定可靠性和准确性。具有中文菜单式操作、485通讯等功能。 用于饮用水处理厂、罐装厂、饮用水分布网、游泳池、冷却循环水、水质处理工程等对水溶液中的臭氧含量进行连续监测和控制。主要特点： ◇全新防水防尘防潮优质外壳（IP65）工艺，表面喷漆工艺，仪表外观大方、高端。 ◇产品拥有高精度，高稳定性，抗干扰能力强。 ◇大屏幕点阵液晶显示、多参数同时显示。 ◇手动/自动温度补偿功能。。 ◇通讯功能（选配）：具有RS-485通讯接口（MODBUS协议部分兼容），4-20mA电流输出对应的臭氧值可以任意设定。支持公司内部物联网和客户定制物联网。 ◇光电隔离4-20mA电流输出。 ◇可选配本公司上位机在线采集软件，进行数据采集和处理。 ◇迟滞量任意设定功能，避免开关继电器频繁动作，有设置开关量关和闭功能。 -2-
臭氧浓度测定方法： A.碘量滴定法： A-1测定原理 利用碘化钾与臭氧反应而析出游离碘,，以硫代硫酸钠标准溶液进行滴定，然后计算出臭氧量，其反应式为： O2+2KI+H2O -> I2+2KOH+O2↑ I2+2Na2S2O2 ->2NaI+Na2S4O4 A-2 测定方法 将1%碘化钾（KI）水溶液盛于吸收瓶中，再将吸收瓶连接在由老化试验箱至取样真空泵之间，吸取一定容积的含臭氧空气后，移入滴定瓶中，并加入0.4%体积（为吸收液体积的百分数）的1N硫酸（或10%之乙酸）进行酸化，然后以0.001N的（硫代硫酸钠）标准液滴定，至溶液呈黄色时，加入2滴1%淀粉液指示剂，继续滴定至溶液蓝色刚消失即为终点 A-3 臭氧浓度的计算 据上述化学反应式，在标准状况下，1克当量硫代硫酸钠（Na2S2O2）的臭气体积当量为11.2，故臭氧量U（单位：L）为： U=(11.2/1000)*N*B 通过碘化钾（KI）吸收液的含臭氧空气量V0（单位：L）在标准状态下为： V0=(27.3/760)*((p*V)/T) 由此可得到臭氧浓度（O2）的计算式为： （O2）=U/ V0=3118000*(N*B*T)/(p*V) 式中： （O2）=试验的臭氧浓度，pphm N =硫化硫酸钠标准溶液的当量浓度 B =硫代硫酸钠标准溶液的消耗量，ml T =试验温度，K（273+试验温度o C） P =吸收瓶中的气压（P大气压-P真空度），mmHg柱 V =通过吸收液的含臭氧空气的总量，L B.紫外线吸收法： 原理为臭氧对波长λ=254nm紫外光具有最大吸收系数，在此波长下紫外光通过臭氧层 会产生衰减，符合兰波特-比尔（Lambert--Beer）定律：I=Io-KLC :Io-无臭氧存在时入射 光强度；I-光束穿透臭氧后的光强度；L-臭氧样品池光程长度；C-臭氧浓度；K-臭氧对光 波长吸收系数。 根据该公式，在K、L值已知条件下，通过检测I/Io值即可测出臭氧浓度C值来。 紫外吸收法已被美国等国家作为臭氧分析的标准方法。 可连续在线检测，数字显示并可记录打印。优点为检测精度高，稳定性好，其它氧化剂干 扰小。缺点为价格较高。 标准件追溯至美国，本公司使用之检测仪追溯至美国NIST实验室。
河北新张药股份有限公司GMP管理文件复制码： 1. 目的： 用于规范臭氧检测仪的使用操作行为。 2. 适用范围： 本规程使用于所有臭氧环境下臭氧浓度的检测。 3. 职责： 3.1质量部负责本规程的制定和修改。 3.2车间QA人员负责本程序的检查。 4. 内容： 4.1操作方法 4.1.1按键定义 本机共设三个按键，⊙键、↑键、↓键（从左到右顺序），⊙键为电源开关起确认功能，↑键为位移键，↓键起翻页及数字加减的作用。 4.1.2开机 长按⊙键5秒钟不放，到了5秒钟后自动开机，开机以后显示的画面依次为：气体名称、最大量程及单位和电量，两秒钟后开始显示预热倒计时120秒，120秒后进入检测状态。 4.1.3关机 长按⊙键5秒钟不放，到了5秒钟后自动关机。 4.2 菜单设置 4.2.1密码设置 依次按⊙键、↑键、↓键，在2秒内完成才有效 4.2.2菜单定义 Z、S、FS、AL、AH、CER、DEFA、OUT 4.2.3零点校准Z 4.2.3.1如果传感器出现零点漂移过大，需要进行零点校正。 4.2.3.2零点设置菜单默认为“N”需要进行是否操作的确认。 4.2.3.3如果确认要校准零点，在零点设置菜单通过↓键修改为“Y”。按⊙键确认进行零点校准，如果校准成功，左下角出现“YES”字样，如果不成功，左下角出现“NO”字样。 4.2.4目标点校准S 4.2.4.1 如果传感器使用过长，需要进行灵敏度校正，通过↓键选到“S”选项，按一下⊙键进行修改。 4.2.4.2 目标点浓度设置菜单默认为“N”，需要进行是否操作的确认。 4.2.4.3 如果确认要校准目标点，在目标点设置菜单通过↓键修改为“Y”，按⊙键确认进行目标点校准，如果校准成功，左下角出现“YES”字样，并且数值变为在菜单“CER”里设置好的值。如果不成功，左下角出现“NO”字样。 4.2.5 满量程设置FS 通过↓键选到“FS”选项，按一下⊙键进行修改，↑键进行位移，修改后再按⊙键保存。 4.2.6目标点浓度设置CER
臭氧O3气体检测仪 臭氧气体检测仪产品描述： 在线式臭氧气体检测仪,适用于各种环境中的臭氧气体浓度和气体泄露实时准确检测，采用进口电化学传感器和微控制器技术. 响应速度快，测量精度高，稳定性和重复性好等优点. 防爆接线方式适用于各种危险场所, 并兼容各种控制报警器, PLC, DCS等控制系统, 可以同时实现现场报警和提前预警, 4-20mA 标准信号输出,继电器开关量输出; 完美显示各项技术指标和气体浓度值; 同时具有多种极强的电路保护功能, 有效防止各种人为因素, 不可控因素导致的仪器损坏; 臭氧气体检测仪产品特性： ★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年; ★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好; ★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障; ★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等; ★独立气室，传感器更换便捷,更换无须现场标定，传感器关键参数自动识别; ★全量程范围温度数字自动跟踪补偿，保证测量准确性; ★半导体纳米工艺超低功耗32位微处量器; ★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能; ★具备过压保护,防雷保护,短路保护,反接保护,防静电干扰,防磁场干扰等功能; 并且具有自动恢复功能,防止发生外部原因,人为原因,自然灾害等造成仪器损坏; ★全中文/英文操作菜单,简单实用,带温度补偿功能; ★PPM,%VOL,mg/m3三种浓度单位可自由切换; ★防高浓度气体冲击的自动保护功能;
型号: SK-500-O3-A 检测气体：空气中的臭氧 检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL 分辨率：0.1ppm、0.1%LEL 显示方式：液晶显示 温湿度 ： 选配件，温度检测范围：-40 ～120℃，湿度检测范围：0-100%RH 检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3% 线性误差：≤±1% 响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年） 恢复时间：≤20秒重复 性： ≤±1% 信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km ②RS485信号：采用标准MODBUS RTU协议，传输距离2Km ③电压信号：0-5V、0-10V输出，可自行设置 ④脉冲信号：又称频率信号，频率范围可调（选配） ⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC 3A/24VDC 3A 传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里） ②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配） 接收设备：用户电脑、控制报警器、PLC、DCS、等 报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等 报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警 电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式 防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀 防护等级：IP66 工作温度：-30 ～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝 尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪 器净重) 工作压力：0 ～100Kpa 标准配件：说明书、合格证质保期：一年 应用场所 石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、
臭氧检测方法 Hessen was revised in January 2021
一、水样中臭氧浓度的检测方法 1)靛蓝法（比色法） 特点：测定简便、迅速、选择性强，抗干扰能力优于其它方法。为目前欧洲 的标准方法。 测定原理：将含臭氧的水样和酸性靛兰试剂混合，臭氧会使蓝色脱色。脱色 程度用波长 610 nm的吸光度测定，和空白样品比较，减少值和臭氧浓度成 比例。 试验方法： 分别移取靛蓝二磺酸钠溶液 mL于3个50 mL比色管中，分别加入pH=2的磷酸盐缓冲液5mL，加臭氧水样5mL（将移液管插入比色管 中液面以下，注入待测臭氧水样），用水稀释至50mL，再以水作参 比，在波长610 nm处，用1cm比色皿测其吸光度（A 1 ）；用同样的方 法，不加臭氧水样作空白试验，测量其吸光度（A ）。 靛蓝二磺酸钠的摩尔吸光率（ε）为×104L mol-1cm-1（定值）； 靛蓝法测定臭氧按公式计算： 式中：ρ为臭氧质量浓度，g/L；A 0为空白的吸光度；A 1 为样品的吸光 度；48是臭氧的摩尔质量，g/mol；b为比色皿厚度，1cm；V 水样 为水样的体积，mL。 所用溶液配制： ①靛蓝二磺酸钠标准储备液：L，准确称取的靛蓝二磺酸钠溶于水，移 入1L的棕色容量瓶中，用水稀释至标线，摇匀。 ②pH=2的磷酸盐缓冲液：称取磷酸二氢钾和无水磷酸氢二钾溶于水， 稀释至1L。 ③试验用水均为蒸馏水。 2)碘量法（滴定法） 特点：美国等国家的标准方法，操作简便，不需要贵重仪器，但由于测定时 间的不同 , 容易产生误差。 原理：臭氧（O3）是一种强氧化剂，与碘化钾（KI）水溶液反应可游离出 碘，在取样结束并对溶液酸化后，用L硫代硫酸钠（Na2S2O3）标准溶液并以 淀粉溶液为指示剂对游离碘进滴定，根据硫代硫酸钠标准溶液的消耗量计算 出臭氧量。 试验方法： 移取臭氧水样50 mL于250mL碘量瓶中，加入200 g/L的碘化钾溶 液5mL，用（1+5）硫酸5mL进行酸化，摇匀，加盖避光静止 5min，用已标定的硫代硫酸钠标准溶液滴定至溶液呈浅黄色，加入 10g/L淀粉溶液1mL，继续滴定至蓝色消失，记录消耗的硫代硫酸 钠标准溶液的体积（V），按公式计算臭氧浓度：

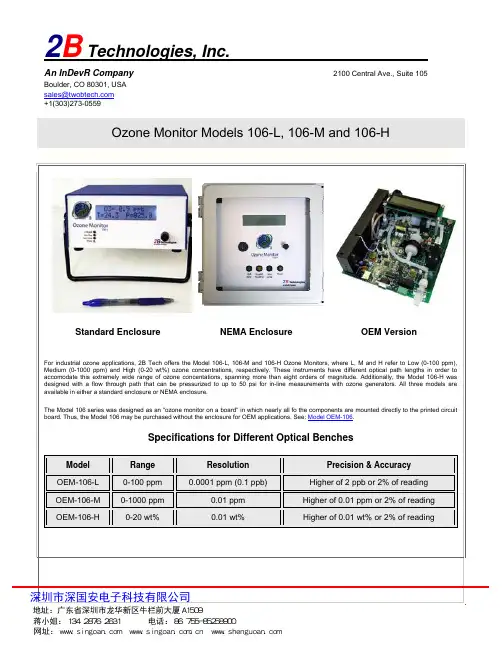

Ozone Monitor Models 106-L, 106-M and 106-H For industrial ozone applications, 2B Tech recently introduced the Model 106-L, 106-M and 106-H Ozone Monitors, where L, M and H refer to Low (0-10 ppm), Medium (0-1000 ppm) and High (0-20 wt%) ozone concentrations, respectively. These instruments have different optical path lengths in order to accomodate this extremely wide range of ozone concentations, spanning more than eight orders of magnitude. Additionally, the Model 106-H was designed with a flow through path that can be pressurized for in-line measurements with ozone generators. The Model 106 series was designed as an "ozone monitor on a board" in which nearly all fo the components are mounted directly to the printed circuit board. Thus, the Model 106 may be purchased without the enclosure for OEM applications. Specifications for Different Optical Benches Model Range Resolution Precision & Accuracy OEM-106-L 0-10 ppm 0.001 ppm (1 ppb) Higher of 2 ppb or 2% of reading OEM-106-M 0-1000 ppm 0.01 ppm Higher of 0.01 ppm or 2% of reading OEM-106-H 0-20 wt% 0.01 wt% Higher of 0.01 wt% or 2% of reading
The Model 205 Dual Beam Ozone Monitor makes use of two detection cells to improve precision, baseline stability, and response time. In the Dual Beam instrument, UV light intensity measurements I0 (ozone-scrubbed air) and I (unscrubbed air) are made simultaneously. Combined with other improvements, this made it possible to reduce the time between ozone measurements to 2 seconds, making our instrument the fastest UV-based ozone monitor on the market, while still retaining the small size, weight, and power requirements of our popular Model 202 Ozone Monitor. Fast measurements are especially desirable for aircraft and balloon measurements where high spatial resolution is desired. Alternatively, one can choose to average more points internally to obtain even better precision. The Model 205 has all of the features of the Model 202, including choice of measurement or averaging time (2 s, 10 s, 1 min, 5 min, 1 hr), analog output (0-2.5 V), real time serial output, internal data logger with 3 analog inputs for simultaneous logging of other measurements (e.g., T, P, and RH), real-time clock, and optional flash memory. The Model 205 Dual Beam Ozone Monitor is an Environmental Protection Agency (EPA) Federal Equivalent Method (FEM).
前沿ZAMT-80B医用臭氧治疗仪技术参数及使用范围说明【产品名称】医用臭氧治疗仪 【规格型号】ZAMT-80B型 【生产企业名称】淄博前沿医疗器械有限公司 【生产企业许可证号】鲁食药监械生产许20100066号 【注册证注册编号】国械注准20183261525 【产品技术要求编号】国械注准20183261525 【产品性能结构及组成】 产品仅包括其主机部分，主机由臭氧发生单元、臭氧浓度检测仪、压力和温度检测单元、控制器、显示屏、臭催化分解系统、管路冲洗系统及取气系统等组成，不包括与之配套用注射器等耗材部分。 臭氧输出浓度5- 80mg/L. 5 -20mg/L浓度显示偏差为±1mg/L，35-50m/L 度显示偏差为±3%，其余浓度（21- 34mg/L和51- 80mg/L )显示偏差为±5%。 【技术参数】 安全分类: 1类，无应用部分 电源电压: AC 220V 50Hz 功率:≤150VA保险丝: T2AL 250V 电源线:单相三线(L+N+PE)，长度3米 工作温度: +5C~ +40C 相对湿度: 30~80% (无冷凝) 输入氧气流量范围: 0.5~ 1.5 LMin 输入氧气压力: 100 ~ 150kPa 输出臭氧浓度: 5~80 mg/L 显示误差:5mg/L~20mg/L浓度显示偏差+1mg/L;突出症引起的腰腿痛的治疗时电135mg/L ~ 50mg/L，浓度显示偏差+3%;其余浓度( 21mg/L ~ 34mg/L和5 Img/L ~ 80mg/L ) 【臭氧应用范围】可用于缓解腰椎间盘突出症引起的腰腿痛。风湿性关节炎、膝关节炎、肩周炎、软组织损伤、腰间盘突出、颈椎病、骨质增生、股骨头坏死、痛风、高血压、高血脂、脑血栓、脑梗赛、冠心病、心绞痛、心律不齐、皮肤病、糖尿病并发症、烧烫伤。 【医疗应用科室】疼痛科、康复科、神经内科、皮肤科、妇科 【臭氧治疗的临床方法】 臭氧大自血疗法 臭氧水疗法 臭氧油疗法 臭氧椎间盘微创介入疗法 臭氧痛点病灶注射疗法 臭氧腔体注气疗法 臭氧小自血疗法 臭氧套袋充气疗法
热电49i臭氧分析仪 技术资料 方法标准：ISO15438-1995 方法名称：紫外光度法 山东美吉佳环境科技有限公司
第一章简介 产品性能 49I分析仪是一种使用紫外灯测定臭氧的分析仪结合检测技术，轻松利用菜单驱动软件和高级诊断提供了极其卓越的适应性和可靠性。49I分析仪具有以下的特征： ·320*240液晶图像显示 ·菜单驱动软件 ·区域可定量程 ·用户自选单/双/自动量程模式 ·多重用户自定义模拟输出 ·模拟输入选择 ·高灵敏度 ·快速响应时间 ·全量程线性 ·双重反应室测定防止可能冲突 ·自动温度压力补偿 ·用户自选数字输入/输出容量 ·标准通讯特色包括RS232/485和以太网 ·C-Link, MODBUS协议,以及流动数据协议 工作原理 49I分析仪是基于O3分子吸收波长为254nm的紫外光， 被吸收的紫外光的程度与下面的定律有关： 通过过滤器进入49I仪器的样气分为两部分，如图1-1所示.一路气体流过臭氧的洗刷器而成为参考气体(Io),然后进入参考电磁阀, 而样气(I)则直接进入采样电磁阀.电磁阀在反应室A和B之间每10分钟转换一次参考气体和样气,当A室是参考气体的时候则B室就是样气,这样来回交替. 紫外光的强度由在每个反应室中的探测器A和B来测量.当电磁阀的开关在参考气体和样气之间转换时,其中几秒的时间的光强度变化允许误差可以忽略,49I仪器为每个反应室计算臭氧的浓度,前面板输出浓度是两反应室浓度的平均值.模拟输出也可以通过以太网连接获得.
第二章使用说明书 本章介绍前面板的屏幕显示、前面板上的按键及菜单驱动软件 显示屏 屏幕为320x240LCD显示屏，可显示样气的浓度、仪器的参数、仪器的控制及帮助信息。有时菜单所包括的内容较多，屏幕不能同时显示菜单的全部内容。这时, 可用↑和↓键来移动光标，这样即可观察菜单的每一项。 按键 第一行是SOFT KEY，这些键用于用户直接跳转到需要的菜单中。 RUN 键 RUN键如图所示，用于显示运行屏幕。运行屏幕通常来说就是显示O3的浓度。 MENU 键 MENU键用于显示主菜单，当按此键时，如果仪器不是正处于显示运行屏幕，则按此键显示最靠近的上级菜单，要了解更多的有关主菜单的情况，请阅读在此之后的有关“主菜单”的章节。 ENTER 键 ENT键用于选择菜单项、完成一项输入或是触发ON/OFF功能。 HELP 键 HELP键为帮助说明键，即提供正在显示内容以外的信息。按HELP键会显示有关当前屏幕或菜单的简单说明。帮助信息用底部的字符行显示，因此很容易同操作屏幕区分开。如果想退出帮助屏，则可按MENU键以返回原先屏幕或按RUN键以返回到运行屏幕。 ↑↓←→键 这四个箭头键( ↑↓和←→) 用于向上、下、左和右移动光标。
