Western Electric---通用型模拟量输入模块--EM231-AI8-WT

热电阻最小置入深度
︱min＝︱元+15D
︱min－最小可用置入深度
︱元－感温元件长度
D－保护管外径
自然影响
通过热电阻中测量电流5mA时，测得的电阻增量换算成温度值应不大于0.30℃。
绝缘电阻
常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ
300
350
400
450
550
650
900
1150
1400
1650
2150
225
250
300
350
450
550
650
900
1150
固定法兰式热电阻
热电阻类别
产品型号
分度号
测量范围℃
保护管材料
直径dmm
热响应时间T0.5S
单支铂热电阻
WZP-420
Pt100
(BA1、BA2)﹡
-200～420
不锈钢1cr18Ni9Ti
1
1
0
0
0
120Ω Ni 0.006178
1
1
0
0
1
1000Ω Ni 0.006178
1
1
0
1
0
10000Ω Pt 0.003850
1
1
0
1
1
10Ω Cu 0.004270
1
1
1
0
0
150Ω FS Resistance
1
1
1
0
1
300Ω FS Resistance
1
1

TrustPLC EM231 NTC混合模拟量输入扩展模块用户手册1.用途EM231 NTC混合模拟量输入扩展模块（订货号：CTS7 231-7ND32，后面简称“EM231 NTC模块”）是CTS7-200 PLC系统的模拟量扩展模块，提供4通道模拟量采集，其中两通道用于连接热敏电阻NTC 温度传感器或热电阻PT100温度传感器，另外两个通道用于采集电压/电流信号输入，所有通道的输入精度（含符号位）均为16BIT。

主要用于灭菌设备或中央空调设备等既有温度测量需求又有压力信号测量需求的场合。

2.产品规格功能规格项目CTS7 231-7ND32电源总线电源消耗0.12WL+ 37mAL+电压范围20.4－28.8VDCLED指示灯电源指示良好ON＝24VDC供电正常，OFF=无24VDC供电SF：ON＝模块故障，闪烁＝输入信号错误，OFF＝无错输入信号热电阻/热敏电阻输入范围热电阻类型（任选一种）：Pt-100 (3850ppm,3920ppm,3850.55ppm,3916ppm 3902ppm) NTC(R25=10kΩ B=3950, R25=10kΩB=3435)电压输入-5V～5V,-10V～10V,0V～5V,0V～10V 电流输入0～20mA输入点数4，2PT100/2NTC和2AI隔离特性现场至逻辑500VAC现场至24VDC 500VAC24V到逻辑500VAC共模抑制>120dB@120VAC采样性能温度分辨率0.1℃/0.1℉电压分辨率15位＋符号位测量原理Sigma-Delta模块更新时间（所有通道）425ms到传感器的导线长度最大100米导线回路电阻20Ω噪声抑制85dB@50Hz/60Hz/400Hz数据字格式温度（NTC：R25=10kΩ, B=3950K）：-400～1200（仅限通道1、2）温度（NTC：R25=10kΩ, B=3435K）：-400～1500（仅限通道1、2）温度（PT100）：-500～2000（仅限通道1、2）电压/电流：单极性0～32000，双极性-32000～+32000（仅限通道3、4）输入阻抗电压输入>10MΩ；电流输入=250Ω；NTC输入>10MΩ最大输入电压30VDC（检测），5VDC（源）输入滤波衰减－3dB@21kHz基本误差0.05％FS（电阻）重复性0.1％FS3.应用环境z工作温度：水平安装0-55℃，垂直安装0-45℃；z工作湿度：95%非冷凝湿度4.使用方法EM231 NTC模块用于扩展CTS7-200 PLC系统CPU模块的模拟量测量能力，通过总线接口与CPU 模块连接。

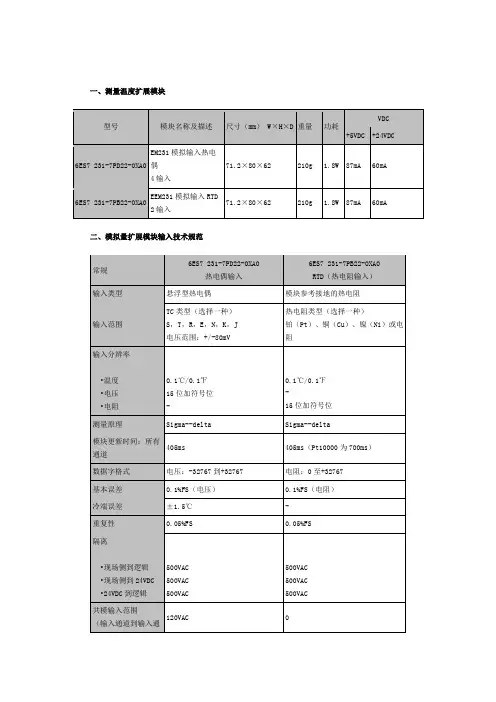

一、测量温度扩展模块二、模拟量扩展模块输入技术规范道）共模抑制>120dB@120VAC >120dB@120VAC导线长度到传感器最长为100m 到传感器最长为100m导线回路电阻100Ω最小20Ω，2.7Ω，（Cumax）干扰抑制85dB在50Hz/60Hz/400Hz时85dB在50Hz/60Hz/400Hz时传感器最大散热- 1mW输入阻抗≥1MΩ≥10MΩ最大输入电压30VDC 30VDC（检测），5VDC（源）输入滤波衰减-3dbat21kHz -3dbat3.6kHz24VDC电压范围20.4～28.8VDC 20.4～28.8VDC三、测量温度扩展模块接线图1、测量温度扩展模块（EM231 TC）接线图及输入范围配置配置EM231 TCEM231热电偶模块为S7-200系列产品提供了连接7种类型热电偶的使用方便、带隔离的接口：J、K、E、N、S、T和R。

它可以使S7--200能连接低电平模拟信号，测量范围为±80mV。

所有连接到该模块的热电偶都必须是同一类型的。

DIP开关位于热电模偶模块的底部，可以选择热电偶模块的类型、断线检测、温度范围和冷端补偿。

要使DIP开关设置起作用，需要给PLC或用户的24V电源重新上电。

DIP开关4为以后的应用保留，将DIP开关4设定为0位置（向下）。

其他DIP开关的设定请参阅表EM231 TC模块面板状态指示器2、测量温度扩展模块（EM231 RTD）接线图及输入范围配置配置EM231 RTDEM231热电阻模块为S7-200连接各种型号的热电阻提供了方便的接口。

它也允许S7-200测量三个不同的电阻范围。

连接到模块的热电阻必须是相同的类型。

组态EM231RTD使用DIP开关可以选（择热热电电阻阻的）类模型块，接线方式，温度测量单位和传感器熔断方向。

DIP配置开关位于模块的底部，如图所示，要使DIP开关设置起作用，需要重新给PLC或用户的24V电源上电。

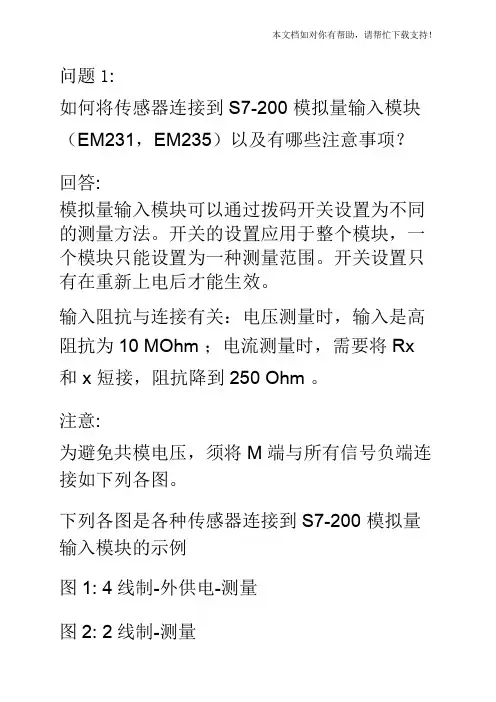

问题1:如何将传感器连接到S7-200 模拟量输入模块（EM231，EM235）以及有哪些注意事项？回答:模拟量输入模块可以通过拨码开关设置为不同的测量方法。

开关的设置应用于整个模块，一个模块只能设置为一种测量范围。

开关设置只有在重新上电后才能生效。

输入阻抗与连接有关：电压测量时，输入是高阻抗为10 MOhm ；电流测量时，需要将Rx 和 x 短接，阻抗降到250 Ohm 。

注意:为避免共模电压，须将M端与所有信号负端连接如下列各图。

下列各图是各种传感器连接到S7-200 模拟量输入模块的示例图1: 4线制-外供电-测量图2: 2线制-测量为了防止模拟量模块短路，可以串入传感器一个750 Ohm电阻。

它将串接在内部250 Ohm 电阻上并保证电流在 32 m A以下。

图 3: 电压测量注意:如果你使用一个4-20mA 传感器, 测量值必须通过编程进行相应的转换.输入转换: X=32000 *(AIWx – 6400) /(32000 –6400)输出转换: Y=计算值*(32000 – 6400)/32000 + 6400问题2:为什么使用S7-200 模拟量输入模块时接收到一个变动很大的不稳定的值？回答:1.你可能使用了一个自供电或隔离的传感器电源，两个电源没有彼此连接。

这将会产生一个很高的上下振动的共模电压，影响模拟量输入值。

.2.另一个原因可能是模拟量输入模块接线太长或绝缘不好。

补救措施:1.连接传感器输入的负端与模块上的公共M 端以补偿此种波动。

注意:事前要确定，这是两个电源间的唯一连接。

如果另外一个连接已经存在了，当再添加公共连接时可能会产生一个多余的补偿电流。

背景:•模拟量输入模块不是内部隔离的.•共模电压不会大于 12V.•对于60Hz 的共模干扰是40dB 2.使用模拟量输入滤波器:在Micro/Win 中进入"View > System block> Tab: Analog Input Filters".•选择模拟量输入滤波.•选择 "Number of samples" 和"Deadband"." Number of samples " 区域包含了由几个采样的平均值计算得出的值。
