如何根据电机大小计算电缆线线径规格

一、电机功率与配线直径计算（一）首先要计算100KW负荷的线电流。

对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。

由三相电路功率公式可推出：线电流公式：I=P/1.732Ucosφ式中：P为电路功率，U为线电压，三相是380V，cosφ是感性负载功率因数，一般综合取0.8。

你的100KW负载的线电流：I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A还要根据负载的性质和数量修正电流值。

如果负载中大电机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

若取1.5，那么电流就是285A。

如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。

就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

（二）导线选择：根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。

（三）变压器选择：变压器选择也有很多条件，这里就简单的用总容量除以功率因数再取整。

S=P/cosφ=100/0.8=125KVA。

选择大于125KVA的变压器就可以了。

50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。

50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量：（10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量(土壤热阻系数100°C.cm/W)：（10KV三芯电缆）217A（35KV单芯电缆）213A二、根据功率配电缆的简易计算已知电机的额定功率为22KW,额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线?解：(铜的电阻率Ρ取0.0175)(一)有额定容量算出电机在额定功率下的额定电流由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA，其P为额定功率,COSφ为功率因数,按电机名牌取0.8，有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A，由计算口诀得估算口诀：二点五下乘以九，往上减一顺号走。

如何根据电机大小选择电缆线径?第一章按功率计算电流的口诀之一1.用途：这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。

电流的大小直接与功率有关,也与电压,相别,力率(又称功率因数)等有关。

一般有公式可供计算,由于工厂常用的都是380/220 伏三相四线系统,因此,可以根据功率的大小直接算出电流。

2.口诀：低压380/220 伏系统每KW 的电流,安千瓦，电流，如何计算？电力加倍，电热加半单相千瓦，4 . 5 安单相380 ，电流两安半。

3. 说明:口诀是以380/220V 三相四线系统中的三相设备为准,计算每千瓦的安数。

对于某些单相或电压不同的单相设备,其每千瓦的安数.口诀中另外作了说明。

①这两句口诀中,电力专指电动机.在380V 三相时(力率0.8 左右),电动机每千瓦的电流约为2 安.即将“千瓦数加一倍”( 乘2)就是电流, 安。

这电流也称电动机的额定电流.【例1 】5.5 千瓦电动机按“电力加倍”算得电流为11 安。

【例2 】4 0 千瓦水泵电动机按“电力加倍”算得电流为8 0安。

电热是指用电阻加热的电阻炉等。

三相380 伏的电热设备,每千瓦的电流为1.5安.即将“千瓦数加一半”(乘1.5)，就是电流,安。

【例1】3 千瓦电加热器按“电热加半”算得电流为4.5 安。

【例2】1 5 千瓦电阻炉按“电热加半”算得电流为2 3 安。

这口诀并不专指电热,对于照明也适用.虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。

只要三相大体平衡也可以这样计算。

此外,以千伏安为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高力率用)也都适用。

即是说,这后半句虽然说的是电热,但包括所有以千伏安、千乏为单位的用电设备,以及以千瓦为单位的电热和照明设备。

【例1 】1 2 千瓦的三相( 平衡时) 照明干线按“电热加半”算得电流为1 8 安。

【例2】30 千伏安的整流器按“电热加半”算得电流为45 安。

如何计算电机功率与电缆配线直径详细计算方式
一、电机功率与配线直径计算
首先要计算100KW负荷的线电流。

对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。

由三相电路功率公式可推出：
线电流公式：I=P/1.732Ucosφ
式中：P为电路功率，U为线电压，三相是380V，cosφ是感性负载功率因素，一般综合取0.8你的100KW负载的线电流：
I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A
还要根据负载的性质和数量修正电流值。

如果负载中大电机机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

若取1.5，那么电流就是285A。

如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。

就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

导线选择：
根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。

变压器选择：
变压器选择也有很多条件，这里就简单的用总容量除以功率因素再取整。

S=P/cosφ=100/0.8=125KV A
选择大于125KV A的变压器就可以了。

50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。

如何根据功率选择线径
「辰鸿科普」在日常生活和工作中，很多场合非电气人员同样需要知道电线线径如何选择，下面为大家介绍一下正确的选择方法。

计算原理介绍：根据设备功率计算出设备电流值，再根据设备的电流值计算出导线的线径。

专业的电气工作者能够在30秒之内心算出正确的设备所需线径，你，需要多少秒？
例1：某单相设备5KW，选用多大的线径才行？
已知设备为单相220V供电，那么，根据口诀：单相（220V），四倍半可知：设备电流=设备功率（5）×4.5=22.5A
根据口诀：10下五可知：选择4mm2的铝线安全载流量为20A，不能满足要求。

选择6mm2的铝线安全载流量为30A，可以满足要求。

又根据口诀：铜线升级算可知：选择4mm2的铜线安全载流量为30A，可以满足要求。

结果可知：2×6mm2的铝线或2×4mm2的铜线均可满足安全使用。

例2：某三相设备功率30KW，选用多大的线径才行？
已知设备为三相380V供电，那么，根据口诀：电力加倍可知：设备电流=设备功率（30）×2=60A
根据口诀：25、35，四三界可知：选择16mm2时的铝线的载流量为16×4A=64A，可以满足要求。

又根据口诀：铜线升级算可知：选择10mm2的铜线安全载流量为64A，可以满足要求。

结果可知：3×16mm2的铝线或3×10mm2的铜线均可满足安全使用。

显然，以上这些都是估算值，和严谨地科学计算结果存在一定的出入，但这些估算结果并不会对安全使用带来影响，相反，这些都是现场工程师必须掌握的技巧。

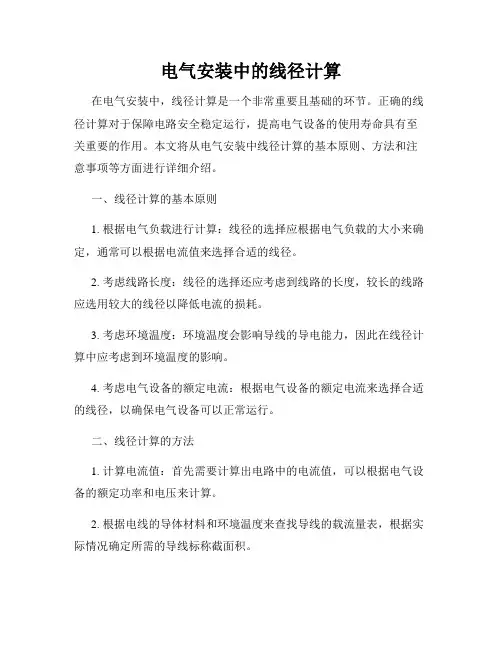

电气安装中的线径计算在电气安装中，线径计算是一个非常重要且基础的环节。

正确的线径计算对于保障电路安全稳定运行，提高电气设备的使用寿命具有至关重要的作用。

本文将从电气安装中线径计算的基本原则、方法和注意事项等方面进行详细介绍。

一、线径计算的基本原则1. 根据电气负载进行计算：线径的选择应根据电气负载的大小来确定，通常可以根据电流值来选择合适的线径。

2. 考虑线路长度：线径的选择还应考虑到线路的长度，较长的线路应选用较大的线径以降低电流的损耗。

3. 考虑环境温度：环境温度会影响导线的导电能力，因此在线径计算中应考虑到环境温度的影响。

4. 考虑电气设备的额定电流：根据电气设备的额定电流来选择合适的线径，以确保电气设备可以正常运行。

二、线径计算的方法1. 计算电流值：首先需要计算出电路中的电流值，可以根据电气设备的额定功率和电压来计算。

2. 根据电线的导体材料和环境温度来查找导线的载流量表，根据实际情况确定所需的导线标称截面积。

3. 根据线路长度来计算线缆的功率损失，确定线径是否满足线路的需求。

4. 根据所选线径计算电线的电压降，确保电压损失在合理范围内。

5. 最终确定所需的导线规格和线径，选择合适的导线进行电气设备的安装。

三、线径计算的注意事项1. 确保计算准确：线径计算中的各项数据应该准确无误，以避免因计算错误导致的线径选择不当。

2. 考虑安全余量：在线径计算中建议考虑一定的安全余量，以确保线径的选择能够应对突发情况。

3. 参考相关标准：在线径计算时建议参考相关的电气标准，以确保线径选择符合国家标准和规范。

4. 定期检查：对于已安装的导线，应定期进行检查，以确保导线状态良好，避免因线径选择不当而造成的安全隐患。

结语：线径计算是电气安装中不可忽视的一个环节，正确的线径选择能够有效保障电路安全稳定运行。

希望本文对电气安装中线径计算有所帮助，并能够引起广大工程师和施工人员对线径计算的重视。

老司机教你如何计算设备所需电线线径，值得收藏装配电工是自动化设备制造中非常重要的一环，参与到设备每一个细节当中，所以如何正确选用合适规格的电线显得特别重要。

如果选用的线材规格不合理，就极易发生电气火灾等安全事故。

因此，要根据设备不同的要求来进行线材的合理选用，以下三种方法供大家参考。

一、线材规格RV：材质软线，是更多股铜丝绞在一起的单芯线，一般常用自动化设备。

BV：是一根铜丝的单芯线，比较硬，也叫单股铜芯硬导线。

一般常用于家装。

BVR：是好多股铜丝绞在一起的单芯线，也叫软线。

RVV：是软护套线，也就是二根或者三根RV线用护套套在一起。

二、电线截面积电线规格的选用，应根据设备的总功率来计算，然后根据不同规格电线的最大载流能力来选取合适的电线电缆。

电线负载电流安全值（部分）：1.0mm²铜芯电线允许长期负载的电流安全值为：6A--8A;1.5mm²铜芯电线允许长期负载的电流安全值为：9A--13A;2.5mm²铜芯电线允许长期负载的电流安全值为：15A--20A;4.0mm²铜芯电线允许长期负载的电流安全值为：24A--30A;6.0mm²铜芯电线允许长期负载的电流安全值为：32A--50A;常用导线横截面积：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150mm²；三、RV电功率表功率的计算方法：P（功率）= U（电压）×I（电流）1.0mm²铜芯电线最大功率P = 220V× 7.5A = 1650W1.5mm²铜芯电线最大功率P = 220V×12.5A = 2750W2.5mm²铜芯电线最大功率P = 220V× 20A =4400W4.0mm²铜芯电线最大功率P = 220V×32A = 7040W6.0mm²铜芯电线最大功率P = 220V×50A = 11000W声明：本文由技拓-童新能编辑整理，转载请注明！。

线径和功率的计算公式在电子领域中，线径和功率计算是非常重要的。

线径是指电线的直径，通常用来衡量电线的截面积。

线径越大，电线的导电能力和承载能力就越强。

功率是指单位时间内所转化的能量数量，单位为瓦特（W）。

关于线径的计算公式，常用的有以下几种：1.线径和电流的关系：线径与电流之间的关系遵循安培定律，即电流越大，所需的线径也越大。

一般来说，线径越大，电阻就越小，从而减小电线发热的可能性。

2.单芯线（例如直流导线）的线径计算公式：对于单芯线（例如直流导线）来说，线径的计算公式如下：线径(mm²) = (I × K) / (S × δ)其中，I为电流强度，K为系数，S为所需的电压降，δ为电线的允许电压降范围。

3.绕组线圈的线径计算公式：对于绕组线圈来说，线径的计算公式如下：线径(mm²) = (K × Φ × B) / J其中，K为系数，Φ为磁通量，B为磁感应强度，J为电流密度。

关于功率的计算公式，常用的有以下几种：1.单相功率的计算公式：对于单相电路来说，功率的计算公式如下：功率(W) = 电压(V) × 电流(A) × cosθ其中，θ为电压与电流的相位差，cosθ为功率因数。

2.三相功率的计算公式：对于三相电路来说有功功率(W) = √3 × 电压(V) × 电流(A) × cosθ无功功率(W) = √3 × 电压(V) × 电流(A) × sinθ视在功率(VA)=√(有功功率²+无功功率²)其中，θ为电压与电流的相位差，cosθ为功率因数，sinθ为无功功率因数。

在实际应用中，根据具体的情况，可能会有更多适用于特定场景的线径和功率计算公式。

因此，在进行线径和功率的计算时，需要根据具体的问题和条件选择相应的公式。

总结起来，线径和功率的计算公式在电子领域中是非常重要的。

电机功率与配线直径计算(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电机功率与配线直径计算首先要计算100KW负荷的线电流。

对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。

由三相电路功率公式可推出线电流公式：I=P/1.732Ucosφ式中：P为电路功率U为线电压，三相是380Vcosφ是感性负载功率因素，一般综合取0.8你的100KW负载的线电流：I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A还要根据负载的性质和数量修正电流值。

如果负载中大电机机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

你这取1.5，那么电流就是285A。

如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。

就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

导线选择：根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。

变压器选择：变压器选择也有很多条件，这里就简单的用总容量除以功率因素再取整。

S=P/cosφ=100/0.8=125KVA选择大于125KVA的变压器就可以了。

50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。

50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量（10KV三芯电缆） 231A （35KV单芯电缆）260A直埋敷设长期允许载流量(土壤热阻系数100°C.cm/W)（10KV三芯电缆） 217A （35KV单芯电缆）213A。

如何计算电机功率与电缆配线直径详细计算方式如何计算电机功率与电缆配线直径详细计算方式首先要计算100KW负荷的线电流。

对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。

由三相电路功率公式可推出：线电流公式：I=P/1.732Ucosφ式中：P为电路功率，U为线电压，三相是380V，cosφ是感性负载功率因素，一般综合取0.8你的100KW负载的线电流：I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A还要根据负载的性质和数量修正电流值。

如果负载中大电机机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

若取1.5，那么电流就是285A。

如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。

就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

导线选择：根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。

变压器选择：变压器选择也有很多条件，这里就简单的用总容量除以功率因素再取整。

S=P/cosφ=100/0.8=125KVA选择大于125KVA的变压器就可以了。

50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。

50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量（10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量(土壤热阻系数100°C.cm/W)（10KV三芯电缆）217A（35KV单芯电缆）213A二、根据功率配电缆的简易计算已知电机的额定功率为22KW,额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线?(铜的电阻率Ρ取0.0175)(一)有额定容量算出电机在额定功率下的额定电流解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P为额定功率,COSφ为功率因数,按电机名牌取0.8有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A由计算口诀得估算口诀：二点五下乘以九，往上减一顺号走。

如何计算电机功率与电缆配线直径详细计算方式计算电机功率与电缆配线直径是在电气工程中常见的计算问题。

以下是计算电机功率与电缆配线直径的详细计算方式：一、计算电机功率：电机功率的计算通常涉及到额定功率和实际功率的计算。

1.额定功率计算：额定功率是指电机设计运行的连续工作能力，通常以千瓦（kW）表示。

额定功率可由下列公式计算得出：额定功率=电压×电流×功率因数×1.73其中，电压是指电机额定工作电压（V），电流是指额定电流（A），功率因数是指功率因数的大小（通常为0.8到1之间）。

2.实际功率计算：实际功率是指电机实际运行时的功率需求。

实际功率计算通常需要考虑负载特性、效率等因素。

实际功率=额定功率×负载率÷效率其中，负载率是指电机在运行过程中的工作负载比例（通常为0到1之间），效率是指电机的运行效率（通常为0.8到1之间）。

二、计算电缆配线直径：计算电缆配线直径涉及到电流负载、电缆材料、电缆长度等因素。

1.计算电流负载：首先需要确定电流负载大小，根据负载特性和工作环境来进行计算。

通常，可以通过配电盘或者负载需求来确定电流负载。

2.根据电缆长度计算线路电阻：电缆长度对电缆线路电阻有一定影响，电阻越大，则电缆损耗越大，需要选择更大直径的电缆。

计算电缆长度并根据电线材料的电阻系数计算电缆线路电阻。

3.根据电缆线路电阻计算电缆线路功率损耗：电缆线路电阻会导致功率损耗，计算功率损耗后，还需确定所需的功率传输效率，即额定功率与实际功率之比。

根据所需的功率传输效率，计算出电缆线路功率损耗。

4.根据电缆线路功率损耗和电压降计算电缆配线直径：根据电缆线路功率损耗和电线材料的电阻系数计算出电线电压降。

根据所需的电压降限制和电线材料的电阻公式，计算出电缆配线直径。

以上是计算电机功率与电缆配线直径的详细计算方式。

需要注意的是，不同的电机和电缆应用会有不同的计算方法和指标，因此在实际计算中应根据具体情况进行调整和修正。

1.直流电缆线径由线路压降决定
导线截面积计算公式为：
S=(If * L)/(r* ΔV)
If：导线中最大电流(安)； L：导线长度(米)，等于距离的2倍；
r：电导率（电阻率的倒数),铜取57，铝取34 ΔV：导线设定压降(伏)，-48V时取3.2V；
S：导线截面积(平方毫米)。

因此只要计算出负载电流，测算出所需导线距离，就可计算出所需线径了，然后查电缆规格表，选择对应电缆。

2. 220V电源线截面积
第一步：Im＝P/220 〔P为设备最大功率〕
第二步：电源线面积S＝Im/ Ji (mm2)
Im为最大负荷电流
Ji 为经济电流密度（在24小时工作的通信系统中，一般取2.25）
3.三相电路“用功率除以电压得到电流”是不正确的，用电流除以每平方毫米载流大约4-6A 常数也是不准确的。

你计算得到的就是线缆的线径是一根（一相）线缆的线径，不是三相电缆线径的总和。

正确的线径的选择是首先要计算负载的线电流，再根据线电流大小按照导线安全载流量表选择合适的线径。

负载的线电流计算公式：
对于三相平衡电路而言，三相电机功率的计算公式是：P=1.732IUcosφ
由三相电机功率公式可推出线电流公式：
I=P/1.732Ucosφ
式中：P为负载功率
U为线电压，单相：220V；三相：380V
cosφ是电机功率因素，一般取0.75 ~0.85。

电机功率电缆长度计算公式电机功率与电缆长度计算公式。

在电气工程中，电机功率与电缆长度的计算是非常重要的。

电机功率是指电机在单位时间内所消耗的电能，通常以千瓦（kW）或马力（HP）来表示。

而电缆长度则是指电缆的长度，通常以米（m）来表示。

在实际的工程设计中，需要根据电机的功率和电缆的长度来确定电缆的规格和尺寸，以确保电路的安全和稳定运行。

因此，掌握电机功率与电缆长度的计算公式是非常重要的。

电机功率与电缆长度的计算公式可以通过以下步骤来推导和确定：1. 确定电机的功率需求。

首先，需要根据具体的工程需求来确定电机的功率需求。

电机的功率通常与所驱动设备的负载有关，可以通过负载特性曲线或工艺要求来确定。

电机的功率需求是确定电机规格和选型的基础，也是计算电缆长度的前提。

2. 确定电缆的长度。

在确定电机的功率需求之后，需要根据实际的工程布置来确定电缆的长度。

电缆的长度是指电缆从电源端到负载端的实际长度，需要考虑线路的走向、布置方式和实际距离等因素。

3. 计算电缆的截面积。

根据电机的功率需求和电缆的长度，可以通过电缆的截面积来确定电缆的规格和尺寸。

电缆的截面积与电缆的导体材料、电压等级和电流负荷有关，可以通过电缆规范或计算公式来确定。

4. 确定电缆的选型。

根据电缆的截面积和实际的工程需求，可以确定合适的电缆选型。

电缆的选型需要考虑电缆的材质、绝缘层、耐热性能、耐磨性能等因素，以确保电缆在实际使用中能够安全可靠地工作。

5. 计算电缆的损耗。

在确定了电缆的选型之后，还需要计算电缆的损耗。

电缆的损耗与电缆的长度、电流负荷、材料特性等因素有关，可以通过电缆规范或计算公式来确定。

根据以上步骤，可以得到电机功率与电缆长度的计算公式。

一般来说，电机功率与电缆长度的计算公式可以表示为：\[ P = I^2 \times R \]其中，P表示电机的功率（单位为瓦特），I表示电流负荷（单位为安培），R表示电缆的电阻（单位为欧姆），L表示电缆的长度（单位为米）。

如何根据电器功率计算电线的粗细？来说，测算电线的粗细，需要根据功率计算电流，根据电流选择导线截面，根据导线的截面，导线或电缆的型号查厂家的该型号的导线电缆的直径。

这里就涉及了：电线粗细与功率之间的关系计算；导线截面积与载流量的计算。

那么，怎么根据功率来计算电线的粗细，如何选用电线的规格？一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm,铝导线的安全载流量为3~5A/mm。

如：2.5 mm BVV铜导线安全载流量的推荐值2.5×8A/mm=20A，4mm2BVV铜导线安全载流量的推荐值4×8A/mm=32A。

二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm，计算出所选取铜导线截面积S的上下范围：S≤I/（5~8）≥0.125 I ~0.2 I（mm）；S-铜导线截面积（mm），I-负载电流（A）。

三、功率计算一般负载分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5，不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8，也就是说，如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A)。

但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P*公用数/Ucosф=6000*0.5/220*0.8=17(A) 。

也就是说，这个家庭总的电流值为17A，则总闸空气开关不能使用16A，应该用大于17A的。

四、估算口诀：二点五下乘以九，往上减一顺号走，三十五乘三点五,双双成组减点五。

条件有变加折算，高温九折铜升级，穿管根数二三四,八七六折满载流。

电机电流线径计算公式电机是现代工业生产中常见的设备，它通过电能转换成机械能，广泛应用于各种机械设备中。

在电机的设计和使用过程中，电流线径是一个重要的参数，它直接影响着电机的性能和安全。

本文将介绍电机电流线径的计算公式及其应用。

电机电流线径计算公式是指在给定电机额定电流和绕组的截面积条件下，计算出电机电流线径的公式。

电机电流线径的大小直接影响着电机的导线选用和绕组设计，因此对于电机的设计和使用来说，了解电机电流线径的计算公式是非常重要的。

电机电流线径的计算公式一般可以用下面的公式表示：\[D = \sqrt{\frac{I}{k \times J}}\]其中，D表示电流线径，单位为毫米；I表示电机的额定电流，单位为安培；k表示绕组的填充系数，通常取0.5~0.7；J表示导线的电流密度，单位为A/mm²。

以上公式是根据电机的额定电流和绕组的截面积来计算电流线径的公式。

在实际应用中，可以根据具体的电机参数和要求进行调整和修正，以满足实际的工程需求。

在电机设计和使用中，电流线径的计算是非常重要的。

正确的电流线径可以保证电机的安全运行和性能稳定，同时也可以减少电机的能量损耗和材料成本。

因此，掌握电机电流线径的计算公式及其应用是非常有必要的。

在实际工程中，电机电流线径的计算通常是由电机设计师和电气工程师来完成的。

他们需要根据电机的额定电流、绕组的填充系数和导线的电流密度来计算出合适的电流线径，然后选择合适的导线材料和规格，进行绕组设计和布线安装。

除了电机设计和使用中的计算，电流线径的计算公式还可以应用于电机的维护和故障排除。

在电机运行过程中，如果发现电流线径过小或过大，都可能导致电机的过载和损坏。

因此，通过电流线径的计算，可以及时发现电机的问题，并进行相应的维护和修理。

总之，电机电流线径的计算公式是电机设计和使用中非常重要的一部分。

掌握电流线径的计算方法，可以帮助我们更好地设计和使用电机，保证电机的安全运行和性能稳定。

如何计算电机功率与电缆配线直径详细计算方式一、电机功率与配线直径计算首先要计算100KW负荷的线电流。

对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。

由三相电路功率公式可推出：线电流公式：I=P/1.732Ucosφ式中：P为电路功率，U为线电压，三相是380V，cosφ是感性负载功率因素，一般综合取0.8你的100KW负载的线电流：I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=1 90A还要根据负载的性质和数量修正电流值。

如果负载中大电机机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

若取1.5，那么电流就是285A。

如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。

就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

导线选择：根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。

变压器选择：变压器选择也有很多条件，这里就简单的用总容量除以功率因素再取整。

S=P/cosφ=100/0.8=125KVA选择大于125KVA的变压器就可以了。

50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。

50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量（10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量(土壤热阻系数100°C.cm/W)（10KV三芯电缆）217A （35KV单芯电缆）213A二、根据功率配电缆的简易计算已知电机的额定功率为22KW,额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线?(铜的电阻率Ρ取0.0175)(一)有额定容量算出电机在额定功率下的额定电流解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P为额定功率,COSφ为功率因数,按电机名牌取0.8有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A 由计算口诀得估算口诀：二点五下乘以九，往上减一顺号走。

电缆线径计算电缆线径是指电器或电机设备中所使用的电缆线的直径，其大小通常与所需的电流承载能力有关。

电缆线的直径计算是电器设备设计和安装的重要环节之一，正确的计算可以保证电线的可靠性、安全性和高效性，同时还可以节省材料和成本。

本文将详细介绍电缆线直径的计算方法及其注意事项。

首先，需要了解电缆线直径计算的主要参数。

电缆线直径计算时需要考虑的主要参数包括电流、导体材料和长度、温度和环境因素等因素。

其中，电流是影响电线直径的主要因素，因为较大的电流通常需要较大的导体截面积，从而需要使用更大的电线。

导体材料和长度也会影响电线直径，因为不同的导体材料具有不同的电导率和电阻率，而较长的电线可能需要更大的直径来减少电阻和电损耗。

此外，环境因素也需要被考虑，因为如果电线处于高温、高湿和腐蚀性环境中，其直径也必须增加以确保其安全可靠的传导。

电缆线直径计算的一般步骤包括以下几个步骤:一、计算所需电流计算所需电流是计算电线直径的第一步。

所需电流通常可以通过根据设备负载和电器设计规范来计算。

这可以根据Ohm 定律计算得出，即V=IR。

这个公式告诉我们电压等于电流和电阻的乘积。

根据这个公式，我们可以通过给定的电压和电阻计算电流。

二、计算导体的电阻导体的电阻是导线直径计算的关键因素之一。

导体电阻的大小取决于导体材料和导体的截面积大小。

通常情况下，铜导线可以承载更大的电流，但铝导线的成本更低。

一般而言，对于相同的电流和电阻，铜导线的直径要比铝导线的直径小。

导线截面积可以根据电缆长度和所需电阻来计算。

三、计算导线的最小直径电线的最小直径是可以接受的最小电线直径。

可以使用多个标准化方法来计算电线的最小直径。

根据美国电气工程师协会的规范（NFPA 79），最小导线直径可以通过使用下面的公式计算得出：w=(K*l*f)/I其中，w是电线直径，K 是一个常数，通常为40，L是电线的长度，f 是温度系数，通常为1.0，而I 是所需电流。

四、调整电线的直径根据上述步骤，可以计算出导线的最小截面积和直径。

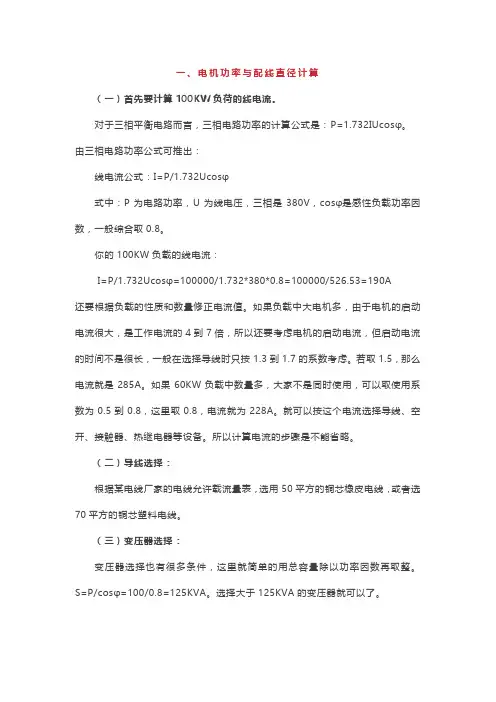

一、电机功率与配线直径计算（一）首先要计算100KW负荷的线电流。

对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。

由三相电路功率公式可推出：线电流公式：I=P/1.732Ucosφ式中：P为电路功率，U为线电压，三相是380V，cosφ是感性负载功率因数，一般综合取0.8。

你的100KW负载的线电流：I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A还要根据负载的性质和数量修正电流值。

如果负载中大电机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

若取1.5，那么电流就是285A。

如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。

就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

（二）导线选择：根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。

（三）变压器选择：变压器选择也有很多条件，这里就简单的用总容量除以功率因数再取整。

S=P/cosφ=100/0.8=125KVA。

选择大于125KVA的变压器就可以了。

50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。

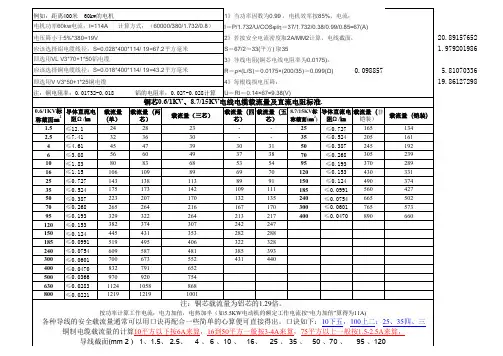

50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量：（10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量(土壤热阻系数100°C.cm/W)：（10KV三芯电缆）217A（35KV单芯电缆）213A二、根据功率配电缆的简易计算已知电机的额定功率为22KW,额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线?解：(铜的电阻率Ρ取0.0175)(一)有额定容量算出电机在额定功率下的额定电流由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA，其P为额定功率,COSφ为功率因数,按电机名牌取0.8，有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A，由计算口诀得估算口诀：二点五下乘以九，往上减一顺号走。

bvr线径计算BVR线径计算引言：BVR线径计算是在电气工程中常用的计算方法之一，用于确定电线的截面积，以确保电流传输的安全和稳定。

本文将介绍BVR线径计算的原理和步骤，并提供一些实际应用的例子。

一、BVR线径计算的原理BVR线径计算基于电流负载和电线长度两个因素进行。

电流负载是指电线所承载的电流大小，而电线长度是指电线的实际长度。

根据这两个因素，可以通过计算得出电线所需的截面积，从而确定合适的电线型号和规格。

二、BVR线径计算的步骤1. 确定电流负载：首先需要确定电线所承载的电流大小。

这可以通过查阅相关设备的电流参数或者测量现场电流来获得。

在确定电流负载时，需要考虑电流的稳定性和峰值电流等因素。

2. 确定电线长度：接下来需要确定电线的实际长度。

这可以通过测量电线的长度或者查阅相关设备的技术资料来获得。

在确定电线长度时，需要考虑电线的布置方式和回路结构等因素。

3. 使用BVR线径计算公式：根据电流负载和电线长度，可以使用BVR线径计算公式来计算电线的截面积。

该公式可以通过电气工程手册或者相关规范获得。

在计算时，需要注意单位的统一和计算的准确性。

4. 根据计算结果选择合适的电线型号和规格：根据计算得出的电线截面积，可以参考电线厂家提供的产品目录，选择合适的电线型号和规格。

在选择时，需要考虑电线的材质、耐热性能和安全系数等因素。

三、实际应用举例1. 在家庭用电中，如果要连接一台功率为2.5千瓦的空调，可以通过BVR线径计算确定合适的电线截面积。

假设空调所在位置离电源箱的距离为10米，根据BVR线径计算公式，可以计算出所需的电线截面积为2.5平方毫米。

2. 在工业领域，如果要连接一台功率为50千瓦的电动机，可以通过BVR线径计算确定合适的电线截面积。

假设电动机所在位置离电源箱的距离为20米，根据BVR线径计算公式，可以计算出所需的电线截面积为16平方毫米。

结论：BVR线径计算是确定电线截面积的一种常用方法，能够帮助工程师选择合适的电线型号和规格，确保电流传输的安全和稳定。

口诀：【1】多大导线配电机，截面系数相加知。

二点五加三，四加四，六上加五记仔细。

百二反配整一百，顺号依次往下推。

解析：对于三相380V电机供电导线（支路配线或引线），通常是采用2.5mm²以上的铝芯绝缘线（BLX或者BBLX）三根穿管敷设，其导线截面积大小的选择，就可以利用这一口诀很快的算出结果。

口诀是按照环境温度为35℃的情况之下进行考虑的。

由于电机容量的等级也是较多的，一一按容量说出所配电缆线线径规格的过程会比较繁琐。

故口诀就要反过来表示出，电缆线截面大小和所能提供的电机最大容量之间的关系。

正是因为有这个意思的原因，只要是记住了这一个口诀，不同截面的电缆线所供电机容量的具体范围就可以直接地计算出来了。

算法是“多大导线供电机，截面系数相加知”。

也就是用这种规格的电缆线截面再加上一个系数，便是不同规格的电缆线所能配电机的最大千瓦数了。

“二点五加三，四加四”说的对2.5mm²电缆线线径规格的铝芯绝缘电缆线，进行三根穿管敷设的时候，可以配2.5+3=5.5KW以及在5.5KW以下的电机。

而4mm²铝芯绝缘电缆线进行三根穿管敷设，可以供到4+4=8KW电机（实际产品只有接近7.5KW电机）。

6mm²及以上电缆线可以配到截面数加5KW的电机。

就比如10mm²电缆线线径能配10+5=15KW的电机。

25mm²电缆线可以配25+5=30KW的电动机等等。

“百二反配整一百，顺号依次往下推”。

表示当电机的容量达到100KW及以上的时候，电缆线所配电机的容量范围，不再是上面电缆线截面数加上一个系数的关系了，而是反过来电缆线线径规格为120mm²铝芯绝缘线进行穿管敷设的时候，就只能够配100KW电机了。

顺着电缆线截面型号以及电机容量的大概顺序可以进行依次地排列，那么大家就可以以此类推。

即150mm²的导线可以配125KW的电机等等。
