滑动变阻器取值范围问题

滑动变阻器范围问题详解例题：如图所示，电源电压恒为4.5V ，定值电阻R 1规格为“10Ω 0.5A ”，滑动变阻器R 2规格为“20Ω 1A ”，电流表的量程为0~0.6A ，两个电压表的量程均为0~3V ，在保证电路安全的条件下，问：滑动变阻器的阻值范围以及电表取值范围？解析：详细过程如下：（1）先定性分析变化情况，再根据欧姆定律定量计算： 滑片滑向 滑动变阻器阻值R 2电流I定值电阻电压U 1 滑变电压U 2 向右变化 变（大） 变（小） 变（小）变（大） 定量 R 2max =I min = U 1min =U 2max =向左变化变（小） 变（大） 变（大） 变（小） 定量R 2min =I max =U 1max =3VU 2min =序号 原理 分析或演算过程1 R 总=U 总/I 当滑片向右滑动，阻值变（大），总电阻变（大），电流变（小）2 U 1=IR 1 定值电阻阻值不变，电流（小），定值电阻两端电压变（小）3 U 2=U －U 1 根据串联分压，电源电压U （不变），U 1（小），所以U 2变（大）4 由题意可知 表V 2的量程为0~3V ，所以U 2max 两端电压最大为（3V ）5 U 1=U －U 2 计算可得：U 1min =4.5V －3V=1.5V 6I =U 1/R 1计算可得：I 1min = U 1/ R 1=1.5V/10Ω=0.15A 7最大值R 2max =U 2max /I min =3V/0 .15A=20ΩR 总=U 总/I min =4.5V/0.15A=30Ω U 2=U －U 1=4.5V －1.5V=3V8 I =U 1/R 1 表V 1量程决定U 1max =3V ，I max =U 1max /R 1=3V/10Ω=0.3A 9U 2=U －U 1U 2min =U －U 1max =4.5V －3V=1.5V 10最小值R 2min =U 2min /I max =1.5V/0.3A=5ΩR 总=U 总/I max =4.5V/0.3A=15Ω U 2=U －U 1=4.5V －3V=1.5V真题演练1.（2023四川达州）如图所示，灯泡规格为“5V2.5W ”（灯丝电阻不随温度变化），滑动变阻器规格① ②③ ⑦⑥ ⑤ ④⑧⑩ ⑨为“50Ω1A”，电流表所选量程为“0~0.6A”，电压表所选量程为“0~3V”，电源电压恒为9V，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是（）A.该电路消耗的最大功率为4.5WB.滑动变阻器允许连入电路的阻值范围为8Ω~50ΩC.通过移动滑动变阻器的滑片可以使小灯泡正常发光D.滑动变阻器两端的电压变化范围为6V~7.5V【答案】D2.（2023四川遂宁）如图甲所示电路，电源电压恒定，R1为定值电阻，滑动变阻器R2铭牌上标有“120Ω 0.8A”的字样，电流表量程0~0.6A，电压表量程0~15V。

17.4 欧姆定律在串并联电路中的应用（五）第5课时 滑动变阻器的取值范围当滑动变阻器移动时，会引起电路中的电流以及用电器两端的电压变化，如果电路中的电流或电压超过允许的最大值，则会损坏电路元件，所以为了保护电路元件的安全，滑动变阻器有最大值和最小值的限制。

一、串联电路中滑动变阻器的取值范围 （1）电压表与定值电阻并联当滑动变阻器取最小值时，电路中的电流达到最大值，所以滑动变阻器的最小值由电路中的允许通过的最大电流决定；滑动变阻器的最大值没有限制，取量程的最大值。

（2）电压表与滑动变阻器并联当滑动变阻器取最小值时，电路中的电流达到最大值，所以滑动变阻器的最小值由电路中的允许通过的最大电流决定。

当滑动变阻器连入电路的阻值变大时，电压表的示数也会变大，所以滑动变阻器的最大值由电压表的最大量程决定。

二、并联电路中滑动变阻器的取值范围并联电路中，由于各支路两端的电压等于电源电压，所以电压表的安全问题一般不会考虑。

滑动变阻器的阻值范围主要由支路或者干路的电流表的量程决定。

一、串联电路中滑动变阻器的取值范围 (1) 电压表与定值电阻并联例 1.标有“2V 0.5A ”字样的小灯泡和标有“20Ω1A ”字样的滑动变阻器。

连接在如图所示的电路中。

已知电源电压为6V ，电流表的量程为“00.6A -”。

电压表的量程为“03V -”。

闭合开关。

移动滑动变阻器滑片。

在不烧坏各元件的前提下求：滑片的移动方向所在支路电阻大（小）所在支路电流小（大）干路电流小（大）另一条支路电压、电阻和电流都不变，不受影响（1）电流表的取值范围； （2）变阻器的取值范围；【答案】：（1）变阻器的取值范围为8~20ΩΩ； （2）电流表的取值范围为0.25~0.5A A ； （3）电压表的取值范围为1~2V V 。

【解析】：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。

因串联电路中各处的电流相等，且灯泡的额定电流为0.5A ，电流表的量程为0~0.6A ，变阻器允许通过的最大电流为1A ，所以，电路中的最大电流0.5I A =大，此时灯泡两端电压表的示数最大2L U V =大，变阻器接入电路中的电阻最小， 由UI R=可得，电路中的总电阻和灯泡的电阻分别为： 6120.5U VR I A===Ω总大，240.5L L L U V R I A ===Ω， 因串联电路中总电阻等于各分电阻之和， 所以，变阻器接入电路中的最小阻值：1248L R R R =-=Ω-Ω=Ω总小。

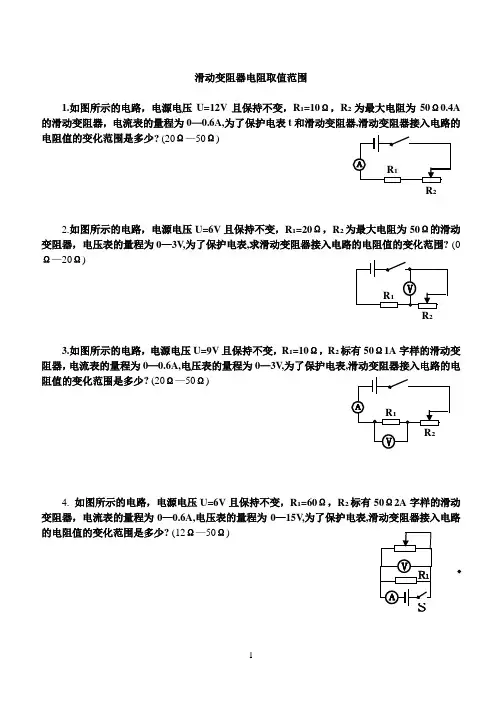

滑动变阻器电阻取值范围1.如图所示的电路，电源电压U=12V 且保持不变，R 1=10Ω，R 2为最大电阻为50Ω0.4A 的滑动变阻器，电流表的量程为0—0.6A,为了保护电表t 和滑动变阻器,滑动变阻器接入电路的电阻值的变化范围是多少? (20Ω—50Ω)2.如图所示的电路，电源电压U=6V 且保持不变，R 1=20Ω，R 2为最大电阻为50Ω的滑动变阻器，电压表的量程为0—3V ,为了保护电表,求滑动变阻器接入电路的电阻值的变化范围? (0Ω—20Ω)3.如图所示的电路，电源电压U=9V 且保持不变，R 1=10Ω，R 2标有50Ω1A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (20Ω—50Ω)4. 如图所示的电路，电源电压U=6V 且保持不变，R 1=60Ω，R 2标有50Ω2A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (12Ω—50Ω)225.如图所示的电路，电源电压U=8V 且保持不变，R 1=6Ω，R 2为最大电阻为50Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (10Ω—50Ω)6.如图所示的电路，电源电压U=8V 且保持不变，R 1=6Ω，R 2标有50Ω0.4A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (14Ω—50Ω)7.如图所示的电路，电源电压U=4.5V 且保持不变，R 1=5Ω，R 2为最大电阻为20Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (2.5Ω—10Ω)8. 如图所示的电路，电源电压U=10V 且保持不变，R 1=50Ω，R 2标有100Ω2A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (25Ω—100Ω)2。

滑动变阻器取值范围专题一、计算题1、如图所示，电源电压保持不变，R 1、R 2为定值电阻，开关S 3始终闭合。

闭合开关S 1、断开开关S 2，滑动变阻器的滑片置于某位置M 时（图中未标出），滑动变阻器的阻值为R M ，电流表的示数为I 1，滑动变阻器的电功率P M 为0.4W 。

保持开关S 1闭合、开关S 2断开，将滑动变阻器的滑片置于某位置N 时（图中未标出），滑动变阻器的阻值为R N ，电流表的示数为I 2，电压表的示数为U 1，滑动变阻器的电功率P N 仍为0.4W 。

断开开关S 1、闭合开关S 2，滑动变阻器的滑片仍置于位置N 时，电压表的示数变为U 2。

已知I 1:I 2=2:1，U 1:U 2=7:9。

求：（1）滑动变阻器接入电路的阻值R M 与R N 之比； （2）定值电阻R 1与R 2的阻值之比；（3）改变开关状态和调节滑动变阻器的阻值，使电路的电功率最大，求出电路的最大电功率。

2、如图所示，电源电压保持不变。

当开关1S 闭合、2S 断开，滑动变阻器的滑片P 移到右端时，电阻3R 的电功率为3P ，电流表的示数为1I ；当开关1S 断开、2S 闭合时，电阻3R 的电功率为3P '，电流表的示数为2I ；当开关1S 、2S 断开，滑动变阻器的滑片P 在中点时，电压表1V 的示数为1U ，电压表2V 的示数为2U ，滑动变阻器的电功率为2P 。

已知3316P P '=，212U U =，2 2.7W P =。

求：（1）12I I =∶？（2）电阻3R 的电功率3P ；（3）通过闭合或断开开关及移动滑动变阻器的滑片P ，求电路消耗的最大电功率。

3、如图所示的电路中，电阻R1=30欧，滑动变阻器R2标有“100欧 2A ”字样，电流表的量程为0~0.6安，电压表的量程为0~15伏。

闭合电键S 后，滑动变阻器的滑片处于某一位置时，电压表的示数为9伏，电流表的示数为0.5安。

.

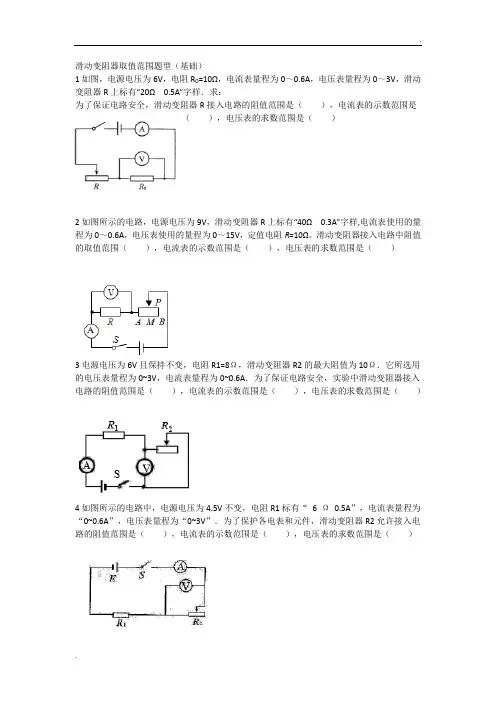

. 滑动变阻器取值范围题型（基础）
1如图，电源电压为6V ，电阻R 0=10Ω，电流表量程为0～0.6A ，电压表量程为0～3V ，滑动变阻器R 上标有“20Ω 0.5A”字样．求：
为了保证电路安全，滑动变阻器R 接入电路的阻值范围是（ ），电流表的示数范围是
（ ），电压表的求数范围是（ ）
2如图所示的电路，电源电压为9V ，滑动变阻器R 上标有“40Ω 0.3A”字样,电流表使用的量程为0～0.6A ，电压表使用的量程为0～15V ，定值电阻R =10Ω。

滑动变阻器接入电路中阻值的取值范围（ ），电流表的示数范围是（ ），电压表的求数范围是（ ）
3电源电压为6V 且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω．它所选用的电压表量程为0~3V ，电流表量程为0~0.6A ．为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是（ ），电流表的示数范围是（ ），电压表的求数范围是（ ）
4如图所示的电路中，电源电压为4.5V 不变，电阻R1标有“ 6 Ω 0.5A ”，电流表量程为“0~0.6A ”，电压表量程为“0~3V ”．为了保护各电表和元件，滑动变阻器R2允许接入电路的阻值范围是（ ），电流表的示数范围是（ ），电压表的求数范围是（
）。

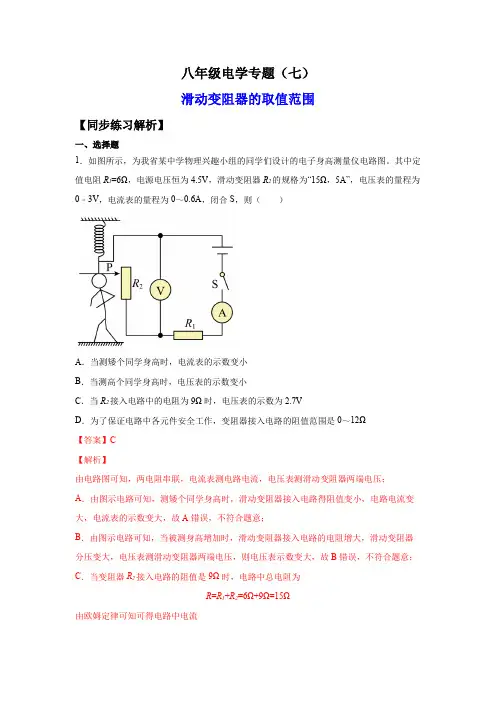

八年级电学专题（七）滑动变阻器的取值范围【同步练习解析】一、选择题1．如图所示，为我省某中学物理兴趣小组的同学们设计的电子身高测量仪电路图。

其中定值电阻R1=6Ω，电源电压恒为4.5V，滑动变阻器R2的规格为“15Ω，5A”，电压表的量程为0﹣3V，电流表的量程为0～0.6A，闭合S，则（）A．当测矮个同学身高时，电流表的示数变小B．当测高个同学身高时，电压表的示数变小C．当R2接入电路中的电阻为9Ω时，电压表的示数为2.7VD．为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是0～12Ω【答案】C【解析】由电路图可知，两电阻串联，电流表测电路电流，电压表测滑动变阻器两端电压；A．由图示电路可知，测矮个同学身高时，滑动变阻器接入电路得阻值变小，电路电流变大，电流表的示数变大，故A错误，不符合题意；B．由图示电路可知，当被测身高增加时，滑动变阻器接入电路的电阻增大，滑动变阻器分压变大，电压表测滑动变阻器两端电压，则电压表示数变大，故B错误，不符合题意；C．当变阻器R2接入电路的阻值是9Ω时，电路中总电阻为R=R1+R2=6Ω+9Ω=15Ω由欧姆定律可知可得电路中电流I=UR=4.5V15Ω=0.3A此时电压表的示数为U V=IR2=0.5A×9Ω=2.7V 故C正确，符合题意。

D．由题意知，电路允许通过得最大电流为I最大=0.5A由I=UR知，此时电路总电阻为4.5V9Ω0.5AURI===总最大此时滑动变阻器接入电路得阻值最小R滑=R总R1=9Ω6Ω=3Ω由题意知，电压表最大示数为3V，此时滑动变阻器接入电路的阻值最大，此时电阻R1的电压为U1=UU滑=4.5V3V=1.5V电路电流为'111.5V0.25A 6ΩUIR===由I=UR可知，滑动变阻器接入电路的阻值为R滑最大=UI'滑=3V0.25A=12Ω则3Ω≤R滑≤12Ω即滑动变阻器接入电路的阻值范围是3Ω~12Ω，故D错误，不符合题意。

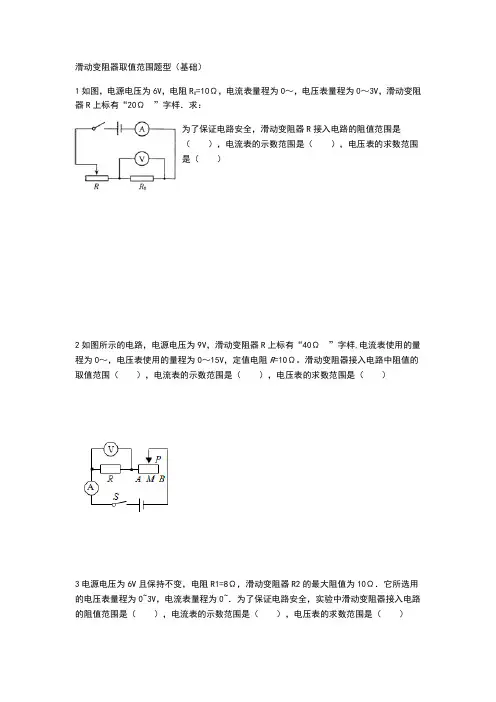

滑动变阻器取值范围题型（基础）
1如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～，电压表量程为0～3V，滑动变阻器R上标有“20Ω ”字样．求：
为了保证电路安全，滑动变阻器R接入电路的阻值范围是
（），电流表的示数范围是（），电压表的求数范围
是（）
2如图所示的电路，电源电压为9V，滑动变阻器R上标有“40Ω ”字样,电流表使用的量程为0～，电压表使用的量程为0～15V，定值电阻R=10Ω。

滑动变阻器接入电路中阻值的取值范围（），电流表的示数范围是（），电压表的求数范围是（）
3电源电压为6V且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω．它所选用的电压表量程为0~3V，电流表量程为0~．为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是（），电流表的示数范围是（），电压表的求数范围是（）
4如图所示的电路中，电源电压为不变，电阻R1标有“ 6 Ω”，电流表量程为“0~”，电压表量程为“0~3V”．为了保护各电表和元件，滑动变阻器R2允许接入电路的阻值范围是（），电流表的示数范围是（），电压表的求数范围是（）。

滑动变阻器范围问题 1、如图所示电路，电源电压为9V ，R1＝7Ω，滑动变阻器R2的最大阻值为30Ω，若电流表采用0至0.6A量程，电压表采用0至3V 量程，为了不使电流表和电压表损坏，求滑动变阻器R2的取值范围。

2、如图所示，电流表量程为0至0.6A ，电压表量程为0至15V ， 电阻R1＝30Ω，电源电压24V 恒定不变，当滑动变阻器连入电路的电阻太小时，电路中电流会超过电流表量程，当滑动变阻器R2连入电路 的电阻太大时，R2两端的电压会超过电压表的量程。

求：在不超过电流表、电压表量程的情况下，滑动变阻器连入电路的电阻的变化范围。

3、如图所示，R1是0至50Ω的滑动变阻器，电流表A1的量程是0至0.6A ，A2量程是0至3A ，电阻R2＝3.6Ω，电源电压为9V并保持不变，闭合开关后，为了使两电流表都能正常工作，变阻器 连入电路中的阻值变化范围是：18Ω至50Ω4、（2013荆州）小华同学用如图所示的电路进行实验，已知电源电压U=12V ，灯泡L 标有“6V、3W”字样（不计灯丝电阻随温度的变化），滑动变阻器R 0 标有“50Ω、1A”字样，电流表量程为0.6A ，电压表量程为15V 。

在实验中，为了确保测量准确，要求电表所测值不小于其量程的1/3。

要使测量准确并确保电路安全，求：（1）灯泡L 消耗的最小功率。

（2）滑动变阻器R 0的阻值变化范围。

5、如图所示，电压U ＝8V 保持不变，R1＝12Ω，滑动变阻器的滑片P 从一端到另一端的过程中，电压表的示数从3V 变到6V ，则R2的阻值为（4）Ω，滑动变阻器的最大阻值为（16）Ω6、如图所示，当开关S 闭合后，滑动变阻器滑片P 在B 端时，电压表示数为9V ，电流表示数为0.15A ，滑片P 在中点C 时电压表的示数为6V ，求：（1）滑动变阻器R1的最大阻值 （2）电源电压和R2的阻值R1A S R 2 V R2R 1 A 1 A 2 S R1A S a R 2 b V R1 R2 a R 3 b VR2 AS C V A B R11、解：（1）要保证两表都不损坏，应该先确定以哪只表为最低标准，当电压表示数为3V时，设整个电路中的电流为I3，则I3＝3V÷7Ω≈0.43A，电流表不会烧坏。

滑动变阻器电阻取值范围之老阳三干创作1.如图所示的电路，电源电压U=12V 且坚持不变，R1=10Ω，R2为最大电阻为50Ω0.4A器，电流表的量程为0—0.6A,为了呵护电表t 动变阻器,滑动变阻器接入电路的电阻值的变更范围是多少?2.如图所示的电路，电源电压U=6V 且坚持不变，R1=20Ω，R2为最大电阻为50表的量程为0—3V,为了呵护电表,电路的电阻值的变更范围?3.如图所示的电路，电源电压U=9V 且坚持不变，R1=10Ω，R2标有50Ω1A表的量程为0—0.6A,电压表的量程为0—3V,护电表,多少?4. 如图所示的电路，电源电压U=6V 且坚持不变，22R1=60Ω，R2标有50Ω2A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V,为了呵护电表,滑动变阻器接入电路的电阻值的变更范围是多少?5.如图所示的电路，电源电压U=8V 且坚持不变，R1=6Ω，R2为最大电阻为50Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—为了呵护电表,滑动变阻器接入电路的电阻值的变更范围是多少?6.如图所示的电路，电源电压U=8V 且坚持不变，R1=6Ω，R2标有50Ω0.4A表的量程为0—0.6A,电压表的量程为0—3V,护电表,多少?7.如图所示的电路，电源电压U=4.5V 且坚持不变，R1=5Ω，R2为最大电阻为20表的量程为0—0.6A,电压表的量程为0—3V,护电表,滑动变阻器接入电路的电阻值的变更范围是2多少?8.如图所示的电路，电源电压U=10V且坚持不变，答案：1、 (20Ω—50Ω)2、 (0Ω—20Ω)3、(20Ω—50Ω)4、 (12Ω—50Ω)5、(10Ω—50Ω)6、(14Ω—50Ω)7、Ω—10Ω)8、(25Ω—100Ω)。

VUR 12R R 3A滑动变阻器阻值范围的计算一、串联型1、如图所示，R 为一个滑动变阻器，其阻值范围是0~50Ω，若电压的示数为1.5V ，电流表的示数为0.75A ，R 1=1Ω，电源电压U=12V ，（1）求R 2的阻值（2）如果电压表的量程为0~3V ，电流表的量程为0~3A ，为了保证两表的安全，滑动变阻器连入电路的电阻值最少不能小于多少？2、如右图，电源电压为18V ，R 2是0~50Ω的变阻器，合上S 后，A 表示数为0.5A ，V 表示数为5V ，求（1）R 1和变阻器接入电路中部分的电阻是多少。

⑵如果A 表的量程是0~0.6A ，V 表的量程是0~15V ，为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少？3、如图，电流表量程0～0.6A ，电压表量程0～15V ，电阻R 0＝30Ω，电路两端电压恒为24V ，当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。

VR 0P A4、一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω。

他所选用的电压表量程为0～3V，电流表量程为0～0.6A。

为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是？5、如图，电源电压12V不变，R2是0--20Ω的滑动变阻器，S闭合后电压表示数为4V，电流表示数为1 A。

求：(1)R1的阻值 (2)R2接入电路的电阻是多少？(3)如果电流表的量程是0 -0.6A，电压表量程是0一3 V，为了使两电表不损坏，R2允许接入电路的范围是多少?6、在图示的电路中，电源电压为30V，电阻R＝30Ω，滑动变阻器的最大阻值为50Ω。

（1）滑动变阻器的滑片P由a端滑到b端的过程，电压表的最大读数是多少？（2）若改用电压表的量程为0－15V，要使它接在电路中不烧坏，滑动变阻器的滑片P只能在阻值多大的范围内滑动？（3）若把一只量程为0－0.6A的电流表接在图甲中的C、D两点上，如图乙所示，为了不损坏电流表和电压表，滑动变阻器的滑片P只有在阻值多大范围内滑动？7、如图所示电路中，R 0为定值电阻，阻值为10Ω，R 1为滑动变阻 器，它的最大阻值是10Ω，电流表量程为0—0.6A ，电压表的量程为0—3V ，电源电压12V 保持不变。

有小灯泡的电路中滑动变阻器的取值范围我们来了解一下滑动变阻器的基本原理。

滑动变阻器是一种可调节电阻的元件，它由一个固定电阻和一个滑动触点组成。

当滑动触点在滑动变阻器上移动时，电阻的值会发生变化。

这样，通过控制滑动触点的位置，就可以调节电路中的电阻值，进而控制电路中的电流和电压大小。

在有小灯泡的电路中，滑动变阻器可以用来调节电路中的电流或电压，进而控制小灯泡的亮度。

通过调节滑动变阻器的取值范围，可以实现小灯泡的亮度在一定范围内的调节。

下面我们来详细介绍一下滑动变阻器的使用方法和取值范围的影响。

滑动变阻器的使用方法。

在电路中使用滑动变阻器时，需要将其正确连接到电路中。

一般来说，滑动变阻器有三个引脚，分别是两个固定电阻的引脚和一个滑动触点的引脚。

固定电阻的两个引脚需要连接到电路中相应的位置，滑动触点的引脚需要连接到需要调节的位置。

通过滑动变阻器的滑动触点位置，可以改变电路中的电阻值，从而实现对小灯泡亮度的调节。

滑动变阻器的取值范围对小灯泡亮度的调节影响很大。

滑动变阻器的取值范围可以理解为它的最小值和最大值之间的范围。

如果滑动变阻器的取值范围很小，那么它能够调节的电阻值就很有限，从而限制了对小灯泡亮度的调节范围。

相反，如果滑动变阻器的取值范围很大，那么它能够调节的电阻值就很广，从而可以实现对小灯泡亮度的较大范围调节。

滑动变阻器的取值范围还与电路中其他元件的数值有关。

在电路中，除了滑动变阻器，还可能存在其他电阻、电容等元件。

这些元件的数值也会影响电路中的电流和电压大小。

因此，滑动变阻器的取值范围应与其他元件的数值相匹配，以实现对小灯泡亮度的合适调节。

在实际应用中，滑动变阻器的取值范围一般由电路设计者根据需求确定。

设计者需要考虑到小灯泡亮度的调节范围、电路中其他元件的数值以及电源的电压等因素。

根据这些因素，设计者可以选择合适的滑动变阻器，以及确定其取值范围，从而实现对小灯泡亮度的理想调节效果。

滑动变阻器在有小灯泡的电路中起到了重要的调节作用。

滑动变阻器电阻取值范围1.如图所示的电路，电源电压U=12V 且保持不变，R 1=10Ω，R 2为最大电阻为50Ω0.4A 的滑动变阻器，电流表的量程为0—0.6A,为了保护电表t 和滑动变阻器,滑动变阻器接入电路的电阻值的变化范围是多少?2.如图所示的电路，电源电压U=6V 且保持不变，R 1=20Ω，R 2为最大电阻为50Ω的滑动变阻器，电压表的量程为0—3V ,为了保护电表,求滑动变阻器接入电路的电阻值的变化范围?3.如图所示的电路，电源电压U=9V 且保持不变，R 1=10Ω，R 2标有50Ω1A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?4. 如图所示的电路，电源电压U=6V 且保持不变，R 1=60Ω，R 2标有50Ω2A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?5.如图所示的电路，电源电压U=8V 且保持不变，R 1=6Ω，R 2为最大电阻为50Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?226.如图所示的电路，电源电压U=8V 且保持不变，R 1=6Ω，R 2标有50Ω0.4A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?7.如图所示的电路，电源电压U=4.5V 且保持不变，R 1=5Ω，R 2为最大电阻为20Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?8. 如图所示的电路，电源电压U=10V 且保持不变，R 1=50Ω，R 2标有100Ω2A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?答案：1、 (20Ω—50Ω)2、 (0Ω—20Ω)3、(20Ω—50Ω)4、 (12Ω—50Ω)5、(10Ω—50Ω)6、(14Ω—50Ω)7、 (2.5Ω—10Ω)8、(25Ω—100Ω)2。

滑动变阻器取值范围问题
解题步骤:
1、滑变直接可以调到最大
2、通过最小电流，判断电压表
是否超量程
例题
1、电源电压为6V,电流表量程为0-0.6A ，电压表量程为0~3V,电阻R1的阻值为10Ω，滑动变阻器R 的规格为“20Ω 0.5A ”则电路中允
许通过在大电流为 A ， 滑动变阻器的变化范围是
第1题图 第2题图
2、R1标有"5Ω 2A ”字样，R2标有”20Ω 0.5A ”字样， 电源电压为4V ；电流表量程为0-0.6A ，电压表量程为0-3V ，为了不损坏电路元件，电路中允许通过在大电流为 A ， 滑动变阻器的变化范围是
1、滑变直接不可以调到最大
2、通过最小电流求出滑变最小阻值通过最大电压求出滑变最大阻值。
