用L298N驱动器驱动四相五线制步进电机28BYJ-48-5V接线说明
如图所示，逻辑输入四个输入端与单片机相连，电源线的连接，在X宝上购买时都有相应的说明，请参考卖家标注。

此模块能同时驱动两个直流电机，但是只能驱动一个步进电机，本文只说明与四相五线制28BYJ-48-5V电机接法。

电机的原来，参考图2
图1驱动模块
图2,电机原理
通过图2电机原理的说明，我们可以进行连线，，如图所示。

找到对应的电机四相的关系，电机的四线（公共端除外）分别接到L298N模块的OUT1 ,OUT2和OUT3,OUT4输出端，其中公共端线接到5V电源。

因为本步进电机的额定电压为5V，所以从单片机引出5V电压接到驱动模块的12V输入口，5V输入口不接电源
如图所示进行连线，此时电机可能出现振动情况，但是不运转，或者只运转一个角度，此时，拔去四个输入口旁边的使能通道EB的跳线帽（或者EA），此时电机正常运转。

红线接电源5V，橙色电线接P1.3口，黄色电线接P1.2口，粉色电线接P1.1口，蓝色接P1.0口。

{uchar bb;while(aa--){for(bb=0;bb<115;bb++) //1ms基准延时程序{;}}}void delay500us(void){int j;for(j=0;j<57;j++){;}}void beep(void){uchar t;for(t=0;t<100;t++){delay500us();FMQ=!FMQ; //产生脉冲}FMQ=1; //关闭蜂鸣器}void motor_ccw(void){uchar i,j;for(j=0;j<8;j++) //电机旋转一周，不是外面所看到的一周，是里面的传动轮转了一周{if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CCW[i];delaynms(10); //调节转速}}}void motor_cw(void){uchar i,j;for(j=0;j<8;j++){if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CW[i];delaynms(2); //调节转速}}}void main(void){uchar r;uchar N=64; //因为步进电机是减速步进电机，减速比的1/64 ，//所以N=64时，步进电机主轴转一圈while(1){if(K1==0){beep();for(r=0;r<N;r++){motor_ccw(); //电机逆转if(K3==0){beep();break;}}}else if(K2==0){beep();for(r=0;r<N;r++){motor_cw(); //电机反转if(K3==0){beep();break;}}}elseP1=0xf0; //电机停止}}附：步进电机小知识（转）1.什么是步进电机?步进电机是一种将电脉冲转化为角位移的执行机构。

转载51单⽚机驱动步进电机28BYJ-4851单⽚机驱动步进电机 28BYJ-48步进电机 28BYJ-48介绍和驱动及编程28BYJ-48步进电机：步进电机是⼀种将电脉冲转化为⾓位移的执⾏机构。

通俗⼀点讲：当步进驱动器接收到⼀个脉冲信号，它就驱动步进电机按设定的⽅向转动⼀个固定的⾓度（及步进⾓）。

您可以通过控制脉冲个来控制⾓位移量，从⽽达到准确定位的⽬的；同时您可以通过控制脉冲频率来控制电机转动的速度和加速度，从⽽达到调速的⽬的。

步进电机28BYJ48型四相⼋拍电机，电压为DC5V—DC12V 。

当对步进电机施加⼀系列连续不断的控制脉冲时，它可以连续不断地转动。

每⼀个脉冲信号对应步进电机的某⼀相或两相绕组的通电状态改变⼀次，也就对应转⼦转过⼀定的⾓度（⼀个步距⾓）。

当通电状态的改变完成⼀个循环时，转⼦转过⼀个齿距。

四相步进电机可以在不同的通电⽅式下运⾏，常见的通电⽅式有单（单相绕组通电）四拍（A-B-C-D-A 。

），双（双相绕组通电）四拍（AB-BC-CD-DA-AB-。

），⼋拍（A-AB-B-BC-C-CD-D-DA-A 。

）红线接电源5V ，橙⾊电线接P1.3⼝，黄⾊电线接P1.2⼝，粉⾊电线接P1.1⼝，蓝⾊接P1.0⼝。

由于单⽚机接⼝信号不够⼤需要通过ULN2003放⼤再连接到相应的电机接⼝，如下：橙黄 粉蓝⼗六制（P1⼝） 10 0 0 0x08 11 0 0 0x0c 01 0 0 0x04 01 1 0 0x06 00 1 0 0x02 00 1 1 0x03 00 0 1 0x01 10 0 1 0x09顺序刚好相反所以可以定义旋转相序uchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //逆时钟旋转相序表uchar code CW[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //正时钟旋转相序表C 语⾔代码：#include<AT89X52.h> #include<intrins.h> #define uchar unsigned char #define uint unsigned int uchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //逆时钟旋转相序表 uchar code CW[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //正时钟旋转相序表sbit K1=P3^2; //反转按键 sbit K2=P3^3; //正转按键 sbit K3=P3^4; //停⽌按键 sbit FMQ=P3^6; // 蜂鸣器void delaynms(uint aa){ uchar bb; while(aa--) { for(bb=0;bb<115;bb++) //1ms 基准延时程序 { ; } } }void delay500us(void){ int j; for(j=0;j<57;j++) { ; }}void beep(void){ uchart; for(t=0;t<100;t++) { delay500us(); FMQ=!FMQ; //产⽣脉冲 } FMQ=1; //关闭蜂鸣器}void motor_ccw(void){ uchar i,j; for(j=0;j<8;j++) //电机旋转⼀周，不是外⾯所看到的⼀周，是⾥⾯的传动轮转了⼀周 { if(K3==0) { break; //如果K3按下，退出此循环 } for(i=0;i<8;i++) //旋转45度 { P1=CCW[i]; delaynms(10); //调节转速 } }}void motor_cw(void){ uchar i,j; for(j=0;j<8;j++) { if(K3==0) { break; //如果K3按下，退出此循环 } for(i=0;i<8;i++) //旋转45度 { P1=CW[i]; delaynms(2); //调节转速 } }}void main(void){ uchar r; uchar N=64; //因为步进电机是减速步进电机，减速⽐的1/64 ， //所以N=64时，步进电机主轴转⼀圈 while(1) { if(K1==0) { beep(); for(r=0;r<N;r++) { motor_ccw(); //电机逆转 if(K3==0) { beep(); break; } } } elseif(K2==0) { beep(); for(r=0;r<N;r++) { motor_cw(); //电机反转 if(K3==0) { beep(); break; } } } else P1=0xf0; //电机停⽌ }}附：步进电机⼩知识（转）1.什么是步进电机?步进电机是⼀种将电脉冲转化为⾓位移的执⾏机构。

规格书SUBMISSION OF SPECIFICATION产品名称（PRODUCT NAME ）：步进电机产品型号（PRODUCT MODEL ）：28BYJ48客户部品号（CUSTOMER PART NUMBER ）：28BYJ48编U .确认记载项目：AFFIRM THE FOLLOWING ITEMS 1、电性能及参数：1、ETECTRIC PERFORMANCE AND PROPERTIES2、机械性能：2、MECHANICAL PERFORMANCE AND PROPERTIES3、环境性能：3、ENVIRONMENTAL PERFORMANCE AND PROPERTIES4、使用寿命试验：4、ENDURANCE TEST5、摩擦耐久试验：5、FRICTION MECHANISM ENDURANCE TEST编制校对审核DRAWN CHECKED APPROVED 产品供货单位（SUPPLIER ）：产品用户单位（CUSTMER ）：用户确认（ACKNOWLEDGEMENT ）：于年月日确认此规格书ACKNOWLEDGEMENT DATE ：/MONTH /DAY /YEAR确认人（ACKNOWLEDGED ）：盖章（SEALED ）：规格书（Specification）编制日期（ISSUE DATE）:2011.03.22型号（MODEL）28BYJ48图号（DWG.No.）28BYJ48(1)(2)电性能及参数（ELECTRICAL PERFORMANCE AND PROPERTIES）1-1相数4相Number of phase4phase1-2驱动方式1-2相励磁单极驱动Drive mode1-2phase excitation unipolar drive1-3步距角 5.6250/64（输出轴），减速比1/64Step angle(output shaft) 5.6250/64（output shaft）,gear reduction ration1/64 1-4电压5VDC(电机端子)Voltage5VDC(motor energized voltage)1-5线圈电阻50Ω±7%/相25℃Resistance per phase50Ω±7%/phase at25℃1-6最大空载牵出频率>900ppsMax response frequency>900pps1-7最大空载牵入频率>500ppsMax starting frequency>500pps1-8牵入转距>300gf.cm/5VDC100ppsPull in torque>300gf.cm/5VDC100pps1-9绝缘电阻（Insulation resistance）在引接线和外壳之间施加500VDC，测得绝缘电阻大于10MΩ。

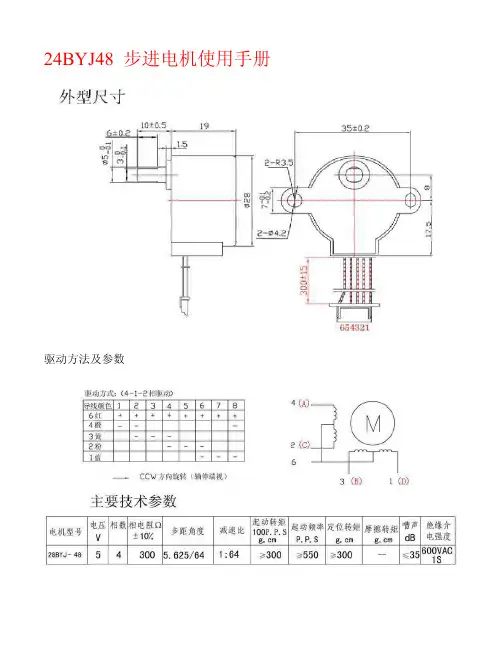

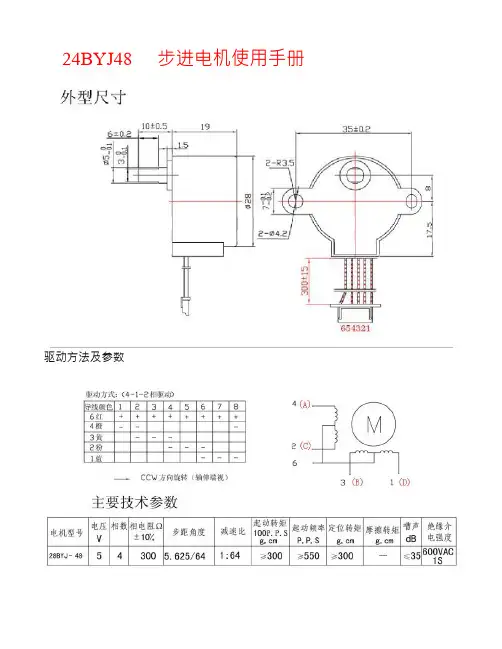

24BYJ48 步进电机使用手册驱动方法及参数插入到开发板的方法：直接插入到LCD12864 位置一、前言：步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。
