【CN209595408U】水杯防护装置【专利】

  • 格式：pdf
  • 大小：404.01 KB
  • 文档页数：7

下载文档原格式

  / 7

合集下载

一种防漏水杯[实用新型专利]

一种防漏水杯[实用新型专利]

专利名称：一种防漏水杯
专利类型：实用新型专利
发明人：罗红兵
申请号：CN201920003950.8申请日：20190103
公开号：CN209883714U
公开日：
20200103
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种防漏水杯，包括水杯主体，所述水杯主体下端外表面设置有水杯底座，所述水杯主体的一侧表面设置有受力把手，所述水杯主体的内部表面设置有水杯内胆，所述水杯内胆的内部表面上端设置有活动盖，所述活动盖的上端表面中部设置有受力板，所述水杯内胆的内部表面靠近活动盖的一侧表面设置有活动轴，所述水杯主体的内部一侧表面与水杯内胆的内部一侧表面均贯穿设置有定位凹槽，所述定位凹槽的内部表面设置有固定柱，所述水杯主体的内部前表面与水杯内胆的内部前表面进行设置有流水槽，本实用新型所述的一种防漏水杯，能够防止使用者喝水时漏水，能够方便快捷的对水杯进行清洗，带来更好的使用前景。

申请人：昆山仂凯电子有限公司
地址：215300 江苏省苏州市昆山市张浦镇南港汇源路18号
国籍：CN
更多信息请下载全文后查看。

一种水杯携带装置[实用新型专利]

一种水杯携带装置[实用新型专利]

专利名称：一种水杯携带装置专利类型：实用新型专利
发明人：陈金,蒋敏,周彩根
申请号：CN201620942556.7申请日：20160825
公开号：CN205947421U
公开日：
20170215
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种水杯携带装置，包括支架、设置在支架一侧上部的腰带固定夹、设置在支架另一侧上部的夹持部以及下部的杯座。

夹持部包括对称设置在支架上的圆弧形夹持翼，对称布置的夹持翼形成圆形。

杯座包括固定在支架上的固定座。

固定座中部设有滑动槽，滑动槽内滑动连接有活动座。

固定座上设有固定螺钉，固定螺钉的螺母设在固定座外侧，固定螺钉的螺柱插入固定座内部抵住滑动槽内的活动座。

使用本实用新型时通过杯座中固定座和活动座的滑动配合卡住水杯底部，再将水杯上部固定在夹持翼中即可固定住水杯，再通过腰带固定夹固定在使用者的腰带上，取用和携带都十分便捷。

申请人：常州信息职业技术学院
地址：213164 江苏省常州市大学城内鸣新中路22号
国籍：CN
代理机构：北京中济纬天专利代理有限公司
代理人：徐琳淞
更多信息请下载全文后查看。

一种计算机CUP防护装置[实用新型专利]

一种计算机CUP防护装置[实用新型专利]

专利名称：一种计算机CUP防护装置
专利类型：实用新型专利
发明人：刘丽红,张红,杜保全,杨艳杰,王建华申请号：CN202021651420.3
申请日：20200811
公开号：CN212484271U
公开日：
20210205
专利内容由知识产权出版社提供
摘要：本实用新型提供一种计算机CUP防护装置，包括外壳，所述外壳的上方设置有旋转盖，且旋转盖通过旋转螺栓与外壳相连接，所述旋转盖的外壁安装有散热网，且散热网通过第一固定螺栓与旋转盖相连接，所述外壳的内部两侧外壁表面均开设有滑槽，且滑槽的一侧安装有延伸杆，所述延伸杆的一侧外壁均贯穿有多个限位块，且限位块的外壁与限位孔配合安装，同时限位孔开设在滑槽的一侧外壁表面，所述滑槽的一侧安装有滑动块，且滑动块的一侧安装有卡槽盒，所述卡槽盒的内壁两侧均安装有伸缩弹簧。

本实用新型通过散热网的设置，在使用时可以对计算机CUP进行散热作用，避免无法对其进行散热，导致计算机CUP在全封闭环境里过热导致损坏，提升了该装置的使用效果。

申请人：刘丽红
地址：253000 山东省德州市德城区共青团路116号1排2号
国籍：CN
更多信息请下载全文后查看。

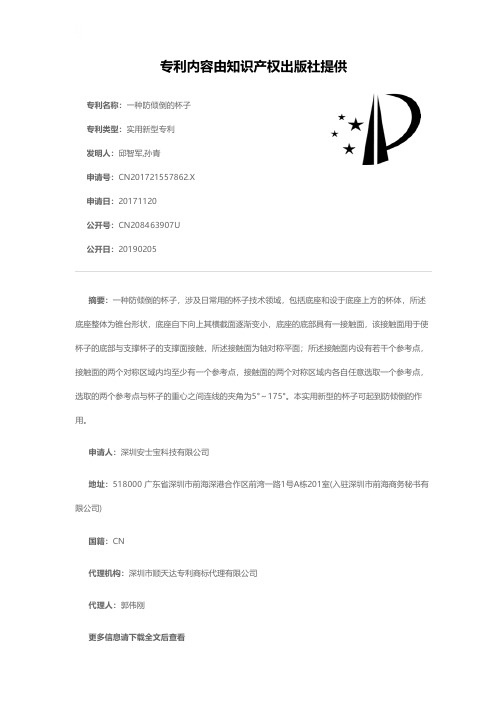

一种防倾倒的杯子[实用新型专利]

一种防倾倒的杯子[实用新型专利]

专利名称：一种防倾倒的杯子专利类型：实用新型专利
发明人：邱智军,孙青
申请号：CN201721557862.X 申请日：20171120
公开号：CN208463907U
公开日：
20190205
专利内容由知识产权出版社提供
摘要：一种防倾倒的杯子，涉及日常用的杯子技术领域，包括底座和设于底座上方的杯体，所述底座整体为锥台形状，底座自下向上其横截面逐渐变小，底座的底部具有一接触面，该接触面用于使杯子的底部与支撑杯子的支撑面接触，所述接触面为轴对称平面；所述接触面内设有若干个参考点，接触面的两个对称区域内均至少有一个参考点，接触面的两个对称区域内各自任意选取一个参考点，选取的两个参考点与杯子的重心之间连线的夹角为5°～175°。

本实用新型的杯子可起到防倾倒的作用。

申请人：深圳安士宝科技有限公司
地址：518000 广东省深圳市前海深港合作区前湾一路1号A栋201室(入驻深圳市前海商务秘书有限公司)
国籍：CN
代理机构：深圳市顺天达专利商标代理有限公司
代理人：郭伟刚
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

具体实施方式 [0015] 参照附图 ，水杯防护装置，包括杯盖保护壳1和杯底座保护壳3，杯盖保护壳、杯底 座保 护壳 与水杯的 杯盖21及杯底过盈配合 ，在杯盖保 护壳 、杯底座保 护壳的 外边缘设置有
3
CN 209595408 U
说 明 书
2/2 页
气囊33 ，外边缘气囊内固定有弹簧34 ，弹簧为 辐向分布 ；在杯盖保 护壳 、杯底座保 护壳的中 心朝向杯体一侧固定有吸盘12、31，在杯底座保护壳的下方固定有吸盘32；在杯盖保护壳上 方设有拉手11。 [0016] 使用时，将杯盖、杯底座保护壳套设于水杯的盖体和杯底，通过吸盘将保护壳与杯 体紧密联合，使二者不易松动。 [0017] 将水杯放置在光滑表面时，杯底座保护壳的下方外侧的吸盘可将杯子牢固地固定 在桌面上，防止水杯的倾倒或者摔落。 [0018] 当水杯不慎掉落到地面或者坚硬表面时，保护壳的外边缘气囊及弹簧能起到缓冲 作用，保护水杯不被撞击。
权利要求书1页 说明书2页 附图3页
CN 209595408 U
CN 209595408 U
权 利 要 求 书
1/1 页
1 .水杯防护装置，包括杯盖保护壳和杯底座保护壳，杯盖保护壳、杯底座保护壳与水杯 的杯盖及杯底过盈配合，其特征在于在杯盖保护壳、杯底座保护壳的外边缘设置有气囊；在 杯盖保护壳、杯底座保护壳的中心朝向杯体一侧固定有吸盘。
பைடு நூலகம்
说 明 书
1/2 页
水杯防护装置
技术领域 [0001] 本实用新型涉及日常生活用品，尤其涉及一种水杯防护装置。
背景技术 [0002] 在人们日常家居生活中往往会出现玻璃水杯摔坏或金属水杯摔出凹坑的情况。为 解决此问题就需要一种可靠的防护装置。虽然市场上已经有硅胶保护套，但只有一层保护 层，不能够提供足够的缓冲。
2 .如权利要求1所述的水杯防护装置，其特征在于在杯盖保护壳及杯底座保护壳的外 边缘气囊内固定有弹簧，弹簧为辐向分布。
3 .如权利要求1所述的水杯防护装置，其特征在于在杯底座保护壳的下方固定有吸盘。 4 .如权利要求1所述的水杯防护装置，其特征在于在杯盖保护壳上方设有拉手。
2
CN 209595408 U
发明内容 [0003] 为解决现有技术的不足，提供一种水杯防护装置，这种装置结构合理、使用方便， 能很好地保护水杯不被摔坏。 [0004] 为实现上述目的，本发明采用以下技术方案： [0005] 水杯防护装置，包括杯盖保护壳和杯底座保护壳，杯盖保护壳、杯底座保护壳与水 杯的杯盖及杯底过盈配合，在杯盖保护壳、杯底座保护壳的外边缘设置有气囊；在杯盖保护 壳、杯底座保护壳的中心朝向杯体一侧固定有吸盘。 [0006] 上述的水杯防护装置，在杯盖保护壳及杯底座保护壳的外边缘气囊内固定有弹 簧，弹簧为辐向分布。 [0007] 上述的水杯防护装置，在杯底座保护壳的下方固定有吸盘。 [0008] 上述的水杯防护装置，在杯盖保护壳上方设有拉手。 [0009] 本发明通过保护壳外边缘的气囊及弹簧对摔落在坚硬表面的杯体进行保护，气囊 和弹簧起到很好的 缓 冲作 用。同时通过 朝向 杯体一 侧的吸 盘将保 护壳 与杯体 相互固定 ，使 二者不会轻易松动。在杯盖保护壳上设置拉手，方便杯子的携带。在杯底座保护壳下方固定 吸盘，可使水杯能吸附在光滑桌面上，更有利于杯子的防摔。
4
CN 209595408 U
说 明 书 附 图
1/3 页
图1
5
CN 209595408 U
说 明 书 附 图
2/3 页
图2
图3
6
CN 209595408 U
说 明 书 附 图
3/3 页
图4
7
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920066381 .1
(22)申请日 2019 .01 .16
(73)专利权人 浙江工业大学 地址 310014 浙江省杭州市下城区潮王路 18号浙江工业大学
(72)发明人 许杨剑 徐学聪 朱加文 马天杰 韩威 单庆鹏 赵帅 潘常良 王效贵 梁利华
附图说明 [0010] 图1为本发明安装于水杯上的结构示意图。 [0011] 图2为本发明的爆炸图。 [0012] 图3为杯底座保护装置剖视图。 [0013] 图4为顶部保护装置剖视图。 [0014] 图中标记为：1杯盖保护壳，11杯盖保护壳上的拉手，12杯盖保护壳内侧的吸盘，2 水杯 ，21水杯盖 ，22水杯本体 ，3杯底座保护壳 ，31杯底座保护壳内 侧的吸盘 ，32杯底座保护 壳底部的吸盘，33气囊，34弹簧。
(74)专利代理机构 杭州之江专利事务所(普通 合伙) 33216
代理人 林蜀
(51)Int .Cl . A47G 19/22(2006 .01) A47G 23/02(2006 .01)
(10)授权公告号 CN 209595408 U (45)授权公告日 2019.11.08
( 54 )实用新型名称 水杯防护装置
( 57 )摘要 水杯防护装置，包括杯盖保护壳和杯底座保
护壳 ，杯盖保护壳、杯底座保护壳与水杯的杯盖 及杯底过盈配合 ，在杯盖保 护壳 、杯底座保 护壳 的 外边缘设置有气囊 ；在杯盖保 护壳 、杯底座保 护壳的中心朝向杯体一侧固定有吸盘。本实用新 型通过保护壳外边缘的气囊及弹簧对摔落在坚 硬表面的杯体进行保护，气囊起到很好的缓冲作 用；同时通过朝向杯体一侧的吸盘将保护壳与杯 体相互固定，使二者不会轻易松动。
