瓦斯抽放设计开题报告
- 格式:doc
- 大小:50.50 KB
- 文档页数:3
瓦斯抽放设计编制审核科长总工程师xxxxx通风科目录1 绪论 (1)1.1 概述 (1)1.2 设计的指导思想 (3)1.3 抽采效果预计 (3)2 井田概况 (3)2.1 交通位置 (3)2.2 地形地貌 (3)2.3 地表水 (3)3 矿井瓦斯赋存 (4)3.1 煤层瓦斯基本参数 (4)3.2 采区瓦斯储量 (5)4 瓦斯抽放的必要性和可行性论证 (8)4.1 瓦斯抽放的必要性 (8)4.2 瓦斯抽放的可行性 (14)5 抽放方法 (15)5.选择瓦斯抽采方法的依据 (15)5.2 采区瓦斯来源分析 (15)5.3 抽放方法选择 (16)5.4 钻孔及钻场布置及封孔方法 (16)6 瓦斯抽放管路系统及设备选型 (19)6.1 抽放管路选型及阻力计算 (19)6.2 瓦斯抽放泵选型 (25)6.3 辅助设备 (25)7 瓦斯抽采参数检测与监测 (26)7.1 瓦斯抽采参数检测 (26)7.2 地面抽采泵房监测监控 (27)7.3 抽采泵断电控制 (28)1 绪论1.1 概述地理位置:xxxxx公司xxxxx为xxx煤炭产业集团下属xxxxxx(集团)有限责任公司所属二级单位,具有独立采矿权人的国有煤炭生产企业。
生产能力:xxxxx矿井以生产原煤为主,矿井于1988年12月正式投产,设计生产能力30万吨/年,并于2005年经xxx省经济贸易委员会以xxx函[2005]734号文《xxx省经济贸易委员会关于xxx(集团)xxx煤矿和xxxxx生产能力核定的批复》之中审批,xxxxx矿井综合生产能力核定为50万吨/年。
井田地处xxx煤田北部,北与xxx田相联,南与xxx井田相接,南北走向长7.8km,东西宽3.5km。
井田所处构造部位属新华夏系xxx沉降带川东褶皱带的中山背斜北段,井田内断层裂隙发育,采区内主要开采煤层受F35、F38等大断层和中山背斜轴的影响和破坏。
上以+400m标高为界,下以-200m标高为界。
21206采煤工作面瓦斯抽采设计1.采煤工作面背景2.瓦斯抽采目标为了保障煤矿的安全生产,我们的瓦斯抽采设计方案将追求以下目标:-实现工作面瓦斯的高效抽采,确保瓦斯浓度处于安全范围内;-最大程度减少瓦斯泄漏到工作面上,以避免瓦斯爆炸的风险;-保证采煤工作面的正常生产,提高工作效率和采煤产量。
3.瓦斯抽采设计方案为了实现瓦斯抽采的目标,我们将采用以下的瓦斯抽采设计方案:3.1主副井联合抽采本设计方案将主井和副井联合使用,实现瓦斯的抽采。
主井作为主要的气流通道,副井作为辅助的通风井,用于增加通风量和改善气流动态。
两个井之间设置有通风巷道,确保气流的流动通畅。
3.2通风系统设计为了实现瓦斯抽采,我们将设计一个完善的通风系统。
该系统由主排风机、副排风机、支援风机和辅助设备组成。
主排风机位于主井,主要负责将瓦斯抽入主井,并将其排出井口。
副排风机位于副井,负责增加通风量和改善气流动态。
支援风机位于煤层下方,用于向工作面供应新鲜空气,维持工作面正常生产。
3.3瓦斯抽采管路设计瓦斯抽采管路的设计是保证瓦斯抽采效果的关键之一、在工作面设置瓦斯抽放孔,将瓦斯抽入工作面导管中,并将其排入主井。
在主井中设置瓦斯抽采管路,将瓦斯抽入主排风机进行排放。
同时,在副井中也设置瓦斯抽采管路,将一部分瓦斯抽入副排风机进行排放。
3.4瓦斯监测与安全措施为了确保瓦斯抽采的安全性,我们将在工作面设置瓦斯监测装置,及时监测瓦斯浓度。
一旦瓦斯浓度超过安全范围,将采取紧急措施,如停工、清理瓦斯等,以保证采煤工作面的安全。
4.方案实施与效果评估在实施瓦斯抽采设计方案之前,我们将对工作面进行详细的勘测和测量,以确定具体的设计参数。
然后,我们将依据设计方案,采取适当的工程措施,在工作面进行改造和建设。
在实施过程中,我们将严格按照相关的安全规程和操作规范进行操作,确保施工的安全与质量。
一旦方案实施完毕,我们将对瓦斯抽采效果进行评估和监测。
通过监测工作面的瓦斯浓度和气流动态,评估方案的有效性和改进之处。

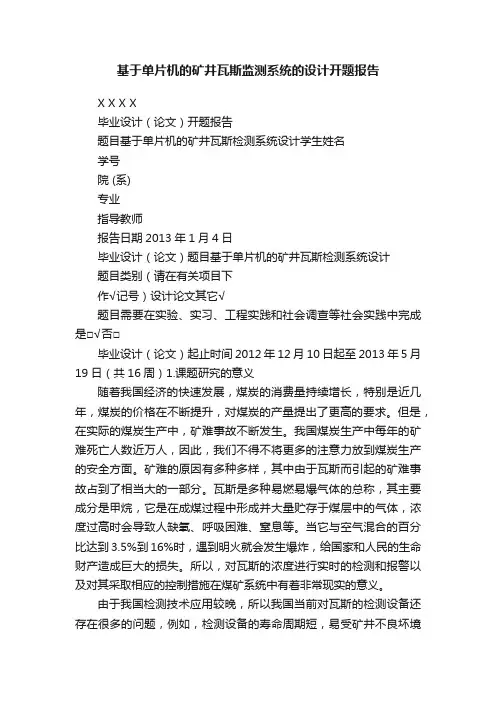

基于单片机的矿井瓦斯监测系统的设计开题报告X X X X毕业设计(论文)开题报告题目基于单片机的矿井瓦斯检测系统设计学生姓名学号院 (系)专业指导教师报告日期2013年1月4日毕业设计(论文)题目基于单片机的矿井瓦斯检测系统设计题目类别(请在有关项目下作√记号)设计论文其它√题目需要在实验、实习、工程实践和社会调查等社会实践中完成是□√否□毕业设计(论文)起止时间2012年12月10日起至2013年5月19日(共16周)1.课题研究的意义随着我国经济的快速发展,煤炭的消费量持续增长,特别是近几年,煤炭的价格在不断提升,对煤炭的产量提出了更高的要求。
但是,在实际的煤炭生产中,矿难事故不断发生。
我国煤炭生产中每年的矿难死亡人数近万人,因此,我们不得不将更多的注意力放到煤炭生产的安全方面。
矿难的原因有多种多样,其中由于瓦斯而引起的矿难事故占到了相当大的一部分。
瓦斯是多种易燃易爆气体的总称,其主要成分是甲烷,它是在成煤过程中形成并大量贮存于煤层中的气体,浓度过高时会导致人缺氧、呼吸困难、窒息等。
当它与空气混合的百分比达到3.5%到16%时,遇到明火就会发生爆炸,给国家和人民的生命财产造成巨大的损失。
所以,对瓦斯的浓度进行实时的检测和报警以及对其采取相应的控制措施在煤矿系统中有着非常现实的意义。
由于我国检测技术应用较晚,所以我国当前对瓦斯的检测设备还存在很多的问题,例如,检测设备的寿命周期短,易受矿井不良坏境的影响并且会导致检测设备的工作性能不稳定、检测结果不准确,容易出现误报警等现象,维护周期短且费用高。
考虑到现代单片机的体积小、集成度高、速度快、稳定性好、价格低且应用领域广等特点,所以基于单片机的矿井瓦斯检测系统设计是势在必行的。
本设计中是以AT89S52单片机作为硬件电路核心开发出一种操作简单的检测系统来实现对甲烷的识别、浓度监测、阈值报警以及浓度显示,为更好的防御和减少由于瓦斯而引起的矿难事故。
A T89S52不仅具有AT89C51的全部功能,而且还增加了高可靠性、安全性的功能。
Y型通风采空区瓦斯流场数值模拟研究的开题报告
一、研究背景及意义
煤矿采矿过程中,由于地质构造、煤体构造、采矿工艺等原因,难免会产生瓦斯,如果不能及时有效地排放,就会产生矿井瓦斯事故。
因此,瓦斯治理对于安全生产至关重要。
而煤矿瓦斯治理的核心是通风系统,通风系统的设计和优化是保障矿井安全的必要条件。
Y型通风采空区是煤矿通风系统中常见的一种形式,研究其瓦斯流场规律,对于提高煤矿通风系统的运行效率和安全性具有重要意义。
二、研究目的
本文旨在通过数值模拟方法研究Y型通风采空区的瓦斯流场规律,探究其影响因素和优化策略,为煤矿通风系统的运行和瓦斯治理提供理论依据和技术支持。
三、研究内容
1.建立Y型通风采空区瓦斯流场数值模型;
2.探究Y型通风采空区瓦斯流场规律,分析其影响因素;
3.优化Y型通风采空区通风系统,提高通风效率和安全性;
4.分析Y型通风采空区瓦斯爆炸危险性,提出瓦斯治理建议。
四、研究方法
本文采用计算流体力学(CFD)数值模拟方法,利用Fluent等软件建立Y型通风采空区瓦斯流场模型,并进行数值计算分析。
根据数值模拟结果,结合现场实验数据和文献资料,分析影响因素和优化策略,提出瓦斯治理建议。
五、预期结果
通过数值模拟研究,预计可以得出以下结论:
1.Y型通风采空区的内部瓦斯流场规律及其影响因素;
2.Y型通风采空区通风系统的优化方案,提高通风效率和安全性;
3.Y型通风采空区中瓦斯爆炸的危险性分析及瓦斯治理建议。
六、研究意义
本研究可为煤矿通风系统的建设和瓦斯治理提供理论基础和实践支持,有助于提高煤矿采空区的安全性和运行效率,对于促进我国煤炭行业的健康可持续发展具有重要意义。
矿井瓦斯防治设计题目:矿井瓦斯防治设计姓名:学号:专业班级:10安全本科(一)班指导教师:毕节学院矿业工程学院目录第一章工作面概况 ...................................................................... 错误!未指定书签。
1.1采区位置范围、地质条件 .................................................... 错误!未指定书签。
1.2地质构造与水文地质情况 .................................................... 错误!未指定书签。
1.3煤层瓦斯参数和抽放瓦斯参数 ........................................... 错误!未指定书签。
1.4采区和工作面巷道布置 ....................................................... 错误!未指定书签。
第二章瓦斯储量计算、抽放瓦斯必要性论证 ......................... 错误!未指定书签。
2.1煤层瓦斯储量计算 ............................................................... 错误!未指定书签。
2.2抽放必要性可行性论证 ....................................................... 错误!未指定书签。
....................................................................................................... 错误!未指定书签。
2.2.2瓦斯抽放的可行性 ............................................................. 错误!未指定书签。
瓦斯抽采毕业设计引言瓦斯抽采在矿业工程中起到了重要的作用,它能有效地利用矿井中的瓦斯资源,并防止瓦斯积聚引发安全事故。
在本毕业设计中,我将研究和设计一套瓦斯抽采系统,以提高矿井的安全性和瓦斯资源的利用效率。
研究背景随着工业化进程的加快和对能源的需求不断增加,煤矿等矿井的开采活动日益频繁。
然而,矿井中的瓦斯问题成为了一个亟需解决的难题。
瓦斯积聚不仅会引发爆炸等安全事故,还会对矿工的健康造成严重影响。
因此,设计一套高效的瓦斯抽采系统对矿井的安全运营至关重要。
目标与方法本毕业设计的主要目标是设计一套能够高效抽采矿井中瓦斯的系统。
为了实现这一目标,我将采用以下方法:1.理论研究:通过对矿井瓦斯抽采相关的文献资料进行阅读和分析,了解目前行业内的最新研究成果和技术进展。
2.现场调研:选择一座具有代表性的煤矿,进行实地考察和调研,了解其瓦斯抽采系统的运行情况和存在的问题。
3.设计方案:基于理论研究和现场调研的结果,设计一套适用于矿井的瓦斯抽采系统,并进行详细的技术细节和工程设计。
4.实施方案:建立起一个实体模型进行试验验证,评估设计方案的可行性和效果。
5.结果分析:对实验结果进行分析和对比研究,评估设计方案的优劣,提出改进意见。
预期成果通过本毕业设计的研究和实施,预期将获得以下成果:1.一套高效的瓦斯抽采系统设计方案,具有一定的创新性和实用性。
2.实体模型试验结果和数据分析,验证设计方案的可行性和效果。
3.对矿井瓦斯抽采系统的问题进行分析和解决方案提出,为相关行业提供参考和指导。
计划安排为了按时完成本毕业设计,我将按照以下计划进行工作:1.第一阶段:调研和理论研究,了解瓦斯抽采系统的基本原理和技术方案。
预计耗时2周。
2.第二阶段:实地调研和现场考察,了解一座典型砟矿的瓦斯抽采系统运行情况和存在的问题。
预计耗时1周。
3.第三阶段:设计方案的详细技术细节和工程设计,包括系统结构、设备选择和布局等。
预计耗时3周。
4.第四阶段:建立实体模型并进行试验验证,对设计方案的可行性和效果进行评估。

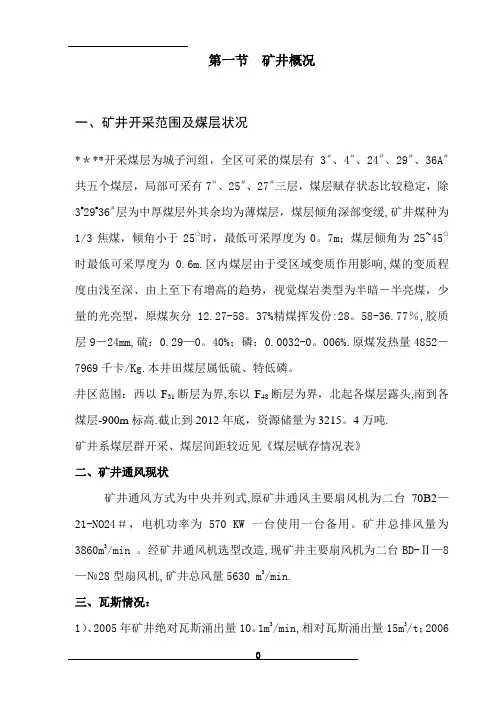

第一节矿井概况一、矿井开采范围及煤层状况****开采煤层为城子河组,全区可采的煤层有3#、4#、24#、29#、36A#共五个煤层,局部可采有7#、25#、27#三层,煤层赋存状态比较稳定,除3#29#36#层为中厚煤层外其余均为薄煤层,煤层倾角深部变缓,矿井煤种为1/3焦煤,倾角小于25○时,最低可采厚度为0。
7m;煤层倾角为25~45○时最低可采厚度为0.6m.区内煤层由于受区域变质作用影响,煤的变质程度由浅至深、由上至下有增高的趋势,视觉煤岩类型为半暗-半亮煤,少量的光亮型,原煤灰分12.27-58。
37%精煤挥发份:28。
58-36.77%,胶质层9-24mm,硫:0.29—0。
40%;磷:0.0032-0。
006%.原煤发热量4852-7969千卡/Kg.本井田煤层属低硫、特低磷。
井区范围:西以F31断层为界,东以F48断层为界,北起各煤层露头,南到各煤层-900m标高.截止到2012年底,资源储量为3215。
4万吨.矿井系煤层群开采、煤层间距较近见《煤层赋存情况表》二、矿井通风现状矿井通风方式为中央并列式,原矿井通风主要扇风机为二台70B2—21-NO24#,电机功率为570 KW一台使用一台备用。
矿井总排风量为3860m3/min 。
经矿井通风机选型改造,现矿井主要扇风机为二台BD-Ⅱ—8—№28型扇风机,矿井总风量5630 m3/min.三、瓦斯情况:1)、2005年矿井绝对瓦斯涌出量10。
1m3/min,相对瓦斯涌出量15m3/t;2006年矿井相对瓦斯涌出量13。
4米3/吨,绝对瓦斯涌出量6.39米3/分;2007年矿井绝对瓦斯涌出量34。
13米3/分,相对瓦斯涌出量20.56米3/吨;2008年矿井绝对瓦斯涌出量26.075米3/分,相对瓦斯涌出量21。
92米3/吨。
2009年矿井绝对瓦斯涌出量为26.9M3 /分,相对瓦斯涌出量为38.49M3 /T。
2010年矿井绝对瓦斯涌出量为34.4M3 /分,相对瓦斯涌出量为39M3 /T.2011年矿井绝对瓦斯涌出量为42。
瓦斯抽采可行性研究报告一、引言随着石油和天然气资源的持续开采和利用,地下煤矿瓦斯成为了一种重要的清洁能源。
瓦斯抽采技术已经得到了广泛应用,通过抽采瓦斯不仅可以减少对环境的污染,还可以为企业带来经济收益。
然而,瓦斯抽采技术在不同地质条件下的可行性需要进行深入的研究和分析。
本报告旨在对瓦斯抽采技术的可行性进行研究,分析在不同地质条件下的应用前景和经济效益,为相关企业和政府部门提供决策参考。
二、瓦斯抽采技术概述瓦斯抽采技术是指利用特定的设备和方法将地下煤矿中的瓦斯抽出来,经过净化处理后,可以作为清洁能源供应给周边地区或工业企业。
瓦斯抽采技术的主要步骤包括瓦斯井钻探和抽采设备的安装,对抽采出的瓦斯进行净化处理,最终输送到指定地点供应或者转化为其他形式的能源。
在瓦斯抽采技术的应用过程中,需要考虑地质条件、瓦斯产量、设备投资和运营成本等因素,以确定技术的可行性和经济效益。
三、瓦斯抽采技术的应用现状和前景目前,瓦斯抽采技术已经在煤矿和其他地下资源开采领域得到了广泛的应用。
特别是在煤矿企业中,瓦斯抽采技术对于安全生产和环境保护至关重要。
随着能源需求的增加和环境保护的要求,瓦斯抽采技术的应用前景非常广阔。
未来,在新能源产业和清洁能源供应领域,瓦斯抽采技术也将会有更大的应用空间。
在城市燃气供应和工业用气方面,瓦斯抽采技术可以成为一种重要的补充能源,为社会提供更清洁和可持续的能源供应。
四、瓦斯抽采技术在不同地质条件下的可行性分析1. 天然气层在天然气层的瓦斯抽采中,地下瓦斯的产量和质量决定了技术的可行性和经济效益。
一般来说,瓦斯产量越高、质量越好的天然气层,瓦斯抽采技术的应用前景越广阔。
同时,在天然气层瓦斯抽采中,需要考虑地质构造和渗透性等因素,以确定抽采设备的布置和运行参数。
2. 煤矿瓦斯煤矿瓦斯抽采是瓦斯抽采技术的主要应用领域之一。
煤矿瓦斯的产量和质量取决于煤矿的地质条件和开采方式。
在煤矿瓦斯抽采中,需要考虑矿井的地质构造、水文地质条件、煤层气含量和瓦斯抽采设备的选型等因素,以确定瓦斯抽采技术的可行性和经济效益。
海扎煤矿瓦斯抽采初步设计1. 引言海扎煤矿位于山西省,是一座大型的煤矿。
随着煤矿的开采,矿井中的瓦斯浓度逐渐增加,存在着严重的安全隐患。
为了保证煤矿的安全开采和瓦斯资源的有效利用,需要进行瓦斯抽采系统的设计。
本文就海扎煤矿瓦斯抽采的初步设计进行详细介绍。
2. 设计方案2.1 瓦斯抽采的目标瓦斯抽采的目标是保证矿井内的瓦斯浓度在安全范围内,同时实现瓦斯资源的有效利用。
在海扎煤矿的情况下,瓦斯抽采的目标是将瓦斯浓度降低到达到安全标准。
2.2 瓦斯抽采系统的选择瓦斯抽采系统可以分为集中式和分散式两种。
在海扎煤矿的情况下,考虑到矿井规模较大,瓦斯浓度分布不均匀的问题,选择分散式瓦斯抽采系统更为合适。
分散式瓦斯抽采系统可以根据矿井的具体情况,在各个瓦斯高浓度区域安装瓦斯抽采设备,通过多点分散抽采来降低瓦斯浓度。
2.3 瓦斯抽采设备的选择瓦斯抽采设备主要包括瓦斯抽采机、瓦斯抽水泵和瓦斯抽水管道。
在海扎煤矿的情况下,选择液体喷射式瓦斯抽采机、离心式瓦斯抽水泵和PE 管道作为瓦斯抽采设备。
2.3.1 液体喷射式瓦斯抽采机液体喷射式瓦斯抽采机是一种常用的瓦斯抽采设备,它可以通过喷射液体产生负压来抽取瓦斯。
该设备具有结构简单、运行稳定的特点,在海扎煤矿的瓦斯抽采中具有较好的适用性。
2.3.2 离心式瓦斯抽水泵离心式瓦斯抽水泵是一种能够将瓦斯和水混合物抽出的设备。
它采用离心力将混合物分离,并通过泵将瓦斯和水分别抽出。
在海扎煤矿的瓦斯抽采中,离心式瓦斯抽水泵可以有效分离瓦斯和水,并将瓦斯抽出。
2.3.3 PE管道PE管道是一种常用的瓦斯抽采管道材料,具有良好的耐腐蚀和耐压性能。
在海扎煤矿的瓦斯抽采系统中,选择PE管道作为瓦斯抽采管道材料,可以保证瓦斯的正常运输。
2.4 瓦斯抽采系统的布局瓦斯抽采系统的布局是根据矿井中瓦斯浓度分布的情况来确定的。
在海扎煤矿的瓦斯抽采系统中,应根据瓦斯浓度高的区域来布置瓦斯抽采设备。
同时,需要考虑到矿井通风系统的布局,以保证瓦斯抽采系统的有效运转。
矿井瓦斯防治设计题目:矿井瓦斯防治设计姓名:学号:专业班级: 10安全本科(一)班指导教师:毕节学院矿业工程学院目录第一章工作面概况 (1)1.1采区位置范围、地质条件 (1)1.2地质构造与水文地质情况 (2)1.3煤层瓦斯参数和抽放瓦斯参数 (3)1.4采区和工作面巷道布置 (3)第二章瓦斯储量计算、抽放瓦斯必要性论证 (5)2.1煤层瓦斯储量计算 (5)2.2抽放必要性可行性论证 (6)2.2.1 瓦斯抽放的必要性 (6)2.2.2 瓦斯抽放的可行性 (7)2.3 工作面可抽瓦斯量及可抽期 (7)2.3.1瓦斯抽放率 (7)2.3.2可抽放瓦斯总量计算 (9)2.3.3 年抽采量和可抽期 (10)第三章煤层瓦斯抽放方法设计 (11)3.1抽放方法的比较和选择 (11)3.1.1一般规定 (11)3.1.2抽放方法选择 (11)3.2抽放钻孔参数确定 (14)3.2.1钻场及钻孔布置 (14)3.2.2钻场(钻孔)的间距 (15)3.2.3钻孔角度的确定 (16)3.3绘制抽放钻孔布置平面图和剖面图 (21)3.3.1封孔材料 (22)3.3.2封孔长度 (22)3.3.3钻孔封孔质量检查标准: (23)3.3.4专用瓦斯抽放巷道的要求 (23)第四章工作面瓦斯抽放系统 (24)4.1工作面瓦斯抽放设施的配置和布置 (24)4.2抽放管路的计算和选择 (25)4.2.1 抽放管路选型及阻力计算 (25)4.2.2 瓦斯抽放管径选择 (26)第五章瓦斯泵选型 (28)5.1 抽放系统管道阻力计算 (28)5.1.2 管路摩擦阻力计算 (28)5.2瓦斯泵流量和压力计算 (29)5.2.1瓦斯泵选型确定 (29)第六章工作面瓦斯抽放安全技术措施 (34)6.1瓦斯抽放管理 (34)6.1.1 瓦斯抽放管理及规章制度 (34)6.1.2 瓦斯抽放人员配备 (34)6.1.3 瓦斯抽放技术资料 (34)6.1.4抽放瓦斯管理要求 (35)6.2 井下固定瓦斯抽采泵站 (36)6.2.1泵站与主要巷道及硐室的安全距离应满足下列要求: (36)6.2.2其他规定 (36)6.3 井下移动瓦斯抽采泵站 (37)6.4 安全设施及措施 (37)6.5 矿井瓦斯抽采监测监控系统 (38)第一章工作面概况1.1采区位置范围、地质条件2201采煤工作面位于矿井二水平一采区M2煤层,是一采区M2煤层第一个回采工作面,位于回风斜井东南翼+1500m标高,其上部是M2煤层的采空区,下部煤层尚未开采,工作面尽头是矿井边界,停采线是回风斜井保护煤柱线。
某煤矿瓦斯抽放设计摘要某矿设计年产煤炭能力15万t,该矿不仅工作面满足瓦斯抽放条件,而且该矿井为煤与瓦斯突出矿井,仅采用通风方法难以解决瓦斯超限问题,从而严重制约正常的生产能力;因此,为了减少和消除瓦斯威胁,保证安全生产,建立了井下瓦斯抽放系统,年抽放量可达几百万立方米。
本文介绍了该井田基本概况,计算了瓦斯的储量,对抽放瓦斯必要性进行了论证,同时陈述了其可行性。
通过对抽放方法的比较及抽放管路的计算和选择,初步设计了瓦斯抽放的方法和初步确定了工作面瓦斯抽放系统,选择了顺层钻孔先抽后采的瓦斯抽放方法和矿井永久抽放系统,又根据抽放系统管道阻力和瓦斯泵流量和压力,选择了合适的瓦斯泵型号。
最后介绍了工作面瓦斯抽放安全技术措施。
关键词:煤与瓦斯突出、瓦斯抽放、先抽后掘、安全技术措施目录1井田概况 (1)1.1工作面概况 (1)1.2矿井通风系统与部分巷道配风量 (1)1.3矿井瓦斯等级及其划分和瓦斯抽放的条件 (2)1.4煤层瓦斯参数 (3)2瓦斯储量计算、抽放瓦斯必要性论证 (4)2.1煤层瓦斯储量 (4)2.2煤层瓦斯瓦抽放率和可抽放量 (4)2.3抽放必要性论证 (5)2.4抽放瓦斯的可行性 (5)3煤层瓦斯抽放方法设计 (7)3.1抽放方法的比较和选择 (7)3.1.1 回采工作面本煤层瓦斯抽放 (8)3.1.2 掘进工作面瓦斯抽放 (8)3.1.3 回采工作面高位抽放 (9)3.2抽放施工 (10)3.2.1抽放钻孔布置 (10)3.2.2 抽放钻孔参数确定 (11)3.3封孔方法 (12)3.3.1《设计规范》规定 (12)3.3.2抽放钻孔封孔方法的确定 (13)4工作面瓦斯抽放系统 (14)4.1 矿井永久抽放系统 (14)4.2工作面瓦斯抽放设施的配置和布置 (14)4.3 抽放管路的计算和选择 (15)5瓦斯泵选型 (16)5.1抽放系统管道阻力计算 (16)5.2瓦斯泵流量和压力计算 (17)5.3瓦斯泵选型确定 (18)5.4附属装置 (18)6工作面瓦斯抽放安全技术措施 (20)6.1主要安全技术措施 (20)6.2具体安全技术措施 (20)参考文献 (22)致谢 (23)1井田概况1.1工作面概况该矿设计年产煤炭能力15万t,单一煤层开采,全矿有1个采煤工作面采用一次采全高方法生产,另有2个掘进工作面正常掘进。
瓦斯抽采毕业设计瓦斯抽采毕业设计近年来,环境保护和可持续发展的重要性逐渐受到广泛关注。
在能源领域,瓦斯抽采技术被视为一项重要的解决方案,可以有效地减少温室气体排放,同时提供可再生能源。
因此,瓦斯抽采毕业设计成为了许多工程学院学生的研究方向。
瓦斯抽采是一种利用煤矿或油田等地下瓦斯资源的技术。
煤矿瓦斯和油田瓦斯都是由于地下煤矿或油田中的有机物分解产生的。
这些瓦斯不仅是一种有害的温室气体,还可能导致爆炸和火灾等安全隐患。
因此,瓦斯抽采技术的研发和应用对于保护环境和人员安全具有重要意义。
瓦斯抽采毕业设计的目标是设计一种高效、安全、可持续的瓦斯抽采系统。
首先,研究者需要对瓦斯抽采的原理和机制进行深入了解。
然后,他们可以通过实验和模拟等方法,研究不同参数对瓦斯抽采效果的影响。
最后,他们需要设计一种可行的瓦斯抽采系统,并进行实地测试和验证。
在瓦斯抽采毕业设计中,研究者需要考虑多个因素。
首先是瓦斯抽采的效率和安全性。
瓦斯抽采系统应该能够高效地提取瓦斯,同时确保操作人员和设备的安全。
其次是瓦斯抽采的可持续性。
研究者需要考虑如何最大限度地利用瓦斯资源,同时减少对环境的影响。
最后是瓦斯抽采系统的成本和可行性。
设计的瓦斯抽采系统应该具有较低的成本,并且能够在实际应用中得到推广和应用。
为了实现这些目标,研究者可以采用多种方法。
首先,他们可以使用数学模型和计算机模拟来研究瓦斯抽采的原理和机制。
这些模型可以帮助他们预测不同参数对瓦斯抽采效果的影响,并优化瓦斯抽采系统的设计。
其次,他们可以进行实验室实验和现场测试,以验证模型的准确性和可行性。
最后,他们可以与相关行业和机构合作,共同推动瓦斯抽采技术的应用和推广。
瓦斯抽采毕业设计的结果可以有多种应用。
首先,瓦斯抽采技术可以应用于煤矿和油田等地下瓦斯资源的开发。
通过高效地提取瓦斯,可以减少温室气体排放,同时提供可再生能源。
其次,瓦斯抽采技术可以应用于城市和工业区域的瓦斯利用。
将废弃的瓦斯资源转化为能源,可以减少对传统能源的依赖,同时降低环境污染。
亭南煤矿瓦斯抽放设计亭南煤矿瓦斯抽放设计煤矿瓦斯是一种有害气体,对于煤矿安全生产和环境保护有着重要的影响。
亭南煤矿瓦斯含量较高,采取有效的瓦斯抽放设计措施,能够有效地减轻瓦斯的产生和积聚,提升煤矿生产安全和环保水平。
本文将重点讲述亭南煤矿瓦斯抽放设计的相关内容。
一、煤矿瓦斯的产生和危害1. 煤的特性煤是一种含碳、含水、含氢、含氧的有机物质。
在地球表面存在的各种化石能源中,煤的分布最为广泛。
煤的成分复杂,其中含有多种有害元素,如瓦斯、氡、铀、钍等。
2. 煤矿生产过程中瓦斯的形成在地下煤层中,煤的分解会释放出瓦斯。
这部分瓦斯的数量多少与煤的类型、煤的埋深、压力、温度、湿度等因素有关。
在煤矿开采过程中,煤层被破坏时,有大量的瓦斯释放出来,严重危害了矿井的安全。
3. 瓦斯对矿井的危害(1)引发爆炸:瓦斯是一种易燃气体,当浓度达到5% ~ 15%时,一旦受到火花、电弧等外界条件的刺激,就会发生爆炸。
(2)中毒:瓦斯是一种无色、无味、有毒的气体,长期暴露在高浓度的瓦斯环境中,很容易引起中毒。
二、瓦斯抽放的必要性和原则1. 瓦斯抽放的必要性为了保障煤矿的安全生产和环保水平,必须采取瓦斯抽放措施,降低瓦斯的浓度,减少其可能引发的事故。
2. 瓦斯抽放的原则(1)抽放浓度高的瓦斯区域;(2)抽放瓦斯的部位要考虑矿井排水、通风等设施的布置;(3)瓦斯抽放必须及时、有效,避免积聚;(4)瓦斯抽放必须安全可靠,避免发生二次事故。
三、亭南煤矿瓦斯抽放设计1. 实际情况分析亭南煤矿是一座煤矿,煤质较好,但存在较高的瓦斯含量。
目前,煤矿采用的抽放设备老化,不够安全可靠,需要对其进行改造升级。
2. 设计方案(1)更新抽放设备采用新型的抽放设备,提高抽放效率,降低瓦斯含量。
(2)加强防爆措施选用防爆型的设备和材料,减少因火花、电弧等原因引发爆炸事故的可能性。
(3)加强监测管理安装瓦斯浓度监测仪器,实时监测瓦斯含量,及时发现和处理异常情况。
郴州启隆煤业有限公司廖王坪煤矿瓦斯抽放设计说明书目录概述 (3)1 矿井概况 (4)1.1交通位置 (4)1.2 井田地形与气候 (5)1.3 井田地质构造情况 (6)1.4煤层赋存情况 (6)1.5矿井开拓方式 (7)1.6矿井通风方式及邻近矿井瓦斯涌出 (7)2 矿井瓦斯抽放的必要性与可行性 (7)2.1XX煤矿瓦斯治理现状 (9)2.2矿井通风及瓦斯管理情况 (9)2.3瓦斯最大涌出来源与构成 (10)2.4 瓦斯抽放的必要性 (10)2.4.1 相关法规的要求 (10)2.4.2 采掘工作面瓦斯治理的需要 (10)2.5瓦斯抽放的可行性 (11)2.6矿井瓦斯储量与可抽量 (12)3 矿井瓦斯抽放方案初步设计 (13)3.1 抽放方法选择的原则 (13)3.2 抽放瓦斯方法选择 (13)3.3 矿井瓦斯抽放量预计 (13)3.4 抽放服务年限 (13)3.5 抽放参数的确定 (13)3.6 瓦斯抽放参数监测 (14)4 瓦斯管网系统选择与管网阻力计算及设备选型 (14)4.1 矿井瓦斯抽放设计参数 (14)4.2 瓦斯管网系统选择与管网阻力计算 (14)4.2.1 瓦斯抽放管网系统 (14)4.2.2 瓦斯抽放管管径计算及管材选择 (14)4.2.3 管网阻力计算 (15)4.2.4 瓦斯抽放管路敷设 (16)4.2.5瓦斯抽放管道的附属装置 (17)4.3 瓦斯抽放泵选型计算 (19)4.3.1 瓦斯抽放泵流量计算方法 (19)4.3.2 瓦斯泵压力计算方法 (19)4.3.3 瓦斯抽放泵选型计算 (20)4.3.4 瓦斯抽放泵选型 (20)5 瓦斯抽放泵站布置 (21)5.1 瓦斯抽放泵 (21)5.2瓦斯抽放泵站供电 (22)5.3 瓦斯抽放泵给排水 (24)5.4 防雷设施 (24)5.5 瓦斯抽放泵站照明 (24)5.6 瓦斯抽放泵站通讯 (24)5.7 抽放系统实时监测 (25)5.8 泵房采暖, 通风 (25)6. 瓦斯抽放系统的安装 (25)6.1瓦斯抽放系统安装的基本要求 (25)6.2 瓦斯抽放泵的安装 (25)6.3 瓦斯抽放, 排放管路及附属设施安装 (25)7 环境保护 (25)7.1 抽放瓦斯工程对环境的影响 (25)7.2 污染防治措施 (26)7.3 抽放站绿化 (26)8 瓦斯抽放组织管理及主要安全技术措施 (26)8.1 组织管理 (26)8.2 瓦斯抽放组织机构管理 (27)8.3 瓦斯抽放钻场管理 (27)8.4 采空区抽放管道的拆装 (29)8.5 瓦斯抽放管路管理 (29)8.6 主要安全技术措施 (29)8.7 钻机操作规程 (30)8.8 瓦斯抽放泵司机作业操作规程 (31)8.9 瓦斯抽放报表管理 (33)9 瓦斯抽放工程技术经济指标 (33)9.1 劳动定员 (33)9.2 投资概算 (34)9.3 矿井瓦斯利用 (34)概述郴州市苏仙区西风渡廖王坪煤矿1983年建矿,同年3月破土动工,1984年12月份投产,主采Ⅵ煤,Ⅴ煤局部可采,采用斜井开拓,2010年与原街洞煤矿正源矿整合。
1
河南理工大学万方科技学院
本科毕业设计(论文)开题报告
题目名称 赵家寨煤矿11207工作面瓦斯抽放设计
学生姓名 专业班级 学号
一、选题的目的和意义:
1、预防瓦斯超限,确保矿井安全;,本工作面用通风方法将瓦斯冲淡到《规程》规定
的浓度在技术上不可能,或虽然可能但经济上不合理,应考虑抽放瓦斯。
2、通过对本工作面的瓦斯抽放可以降低本工作面煤层中瓦斯压力与瓦斯含量,从而
达到预防煤与瓦斯突出的效果,减少事故的发生。
3、通过有一系列有效的措施解决瓦斯超限的问题。
4、开发利用瓦斯,变害为利。
二、国内外研究现状简述:
1、国内瓦斯抽放技术发展状况
(1)本煤层采前预抽。绝大多数开采单一煤层的高瓦斯或突出矿井均采用采前预抽
方法抽放本煤层瓦斯,如焦作、鹤壁、晋城、潞安等矿区。部分开采远距离煤层群的
矿区往往也采用这种方式抽放本煤层瓦斯。
(2)本煤层边采边抽。许多高瓦斯或突出矿井为了解决本煤层预抽时间时间短、瓦斯
抽放率低等问题,或者是为了增加瓦斯抽放量,再回采过程中往往采取边采边抽瓦斯
措施。
(3)本煤层边掘边抽。煤巷掘进时,我国大部分高瓦斯和煤与瓦斯突出矿井采取边
掘边抽措施防治煤与瓦斯突出和瓦斯超限。
(4)邻近层钻孔抽放。开采煤层群的矿区,当回采工作面瓦斯涌出以邻近层为主且
通风方法不能保证瓦斯不超限时,几乎全部实施了邻近层瓦斯抽放,其中约有70%以
上的工作面采用穿层钻孔抽放临近层瓦斯。此方法在阳泉、天府、松藻、中梁山等矿
区应用非常普遍,工作面瓦斯抽放率普遍超过50%。
(5)邻近层巷道抽放。阳泉矿是临近层巷道抽放瓦斯方式的先驱,瓦斯抽放效果也
最为显著,工作面瓦斯抽放率普遍高于70%,最高达到90%以上。目前,该方法已经
在阳泉矿区15号煤层工作面广泛推广。
2
(6)采空区瓦斯抽放。我国部分矿区采空区瓦斯涌出较大的工作面,采用抽放采空
区瓦斯的方法,以减少工作面风排瓦斯量和防治上隅角瓦斯超限。
2、国外瓦斯抽放技术发展状况
国外有些国家达到了较高的矿井瓦斯抽放率,有的国家达到了较高的相对瓦斯抽放
量,有的国家则在这两方面均有较好的发展,他们的主要经验是,在抽放瓦斯矿井中,
尽可能的设法多抽出瓦斯,不断扩大瓦斯抽放的范围,包括本煤层抽放、临近层抽放、
采空区抽放、围岩抽放等,同时不断改进和提高瓦斯抽放工艺、系统及设备,尤其在
全矿井或高瓦斯煤层的高产工作面都采用了综合抽放瓦斯的方法,这也是当今抽放瓦
斯的发展趋势。
三、、毕业设计(论文)所采用的主要技术方法:
1、收集关于赵家寨煤矿煤层、地层、瓦斯与地质等方面的资料。了解瓦斯抽放的地
质背景,了解采掘工作面的瓦斯抽放系统。
2、所用瓦斯抽放的技术方法有:
(1)掘进工作面的瓦斯抽放方法
(2)回采工作面的瓦斯抽放方法
(3)采空区瓦斯抽放方法
(4)邻近层瓦斯抽放方法
对于本工作面各阶段的瓦斯抽放方法的选取,均需要论证和验证,使抽放达到标准。
3、经过论证分析,选取一个具体的设计方案,本设计要包括各时期瓦斯抽放设计的
方法,要做的安全可靠同时又要经济节约。
四、主要参考文献与资料获得情况:
(1)国家煤矿安全监察局:《煤矿安全规程》
(2)国家煤矿安全监察局:《煤矿瓦斯抽放规范》
(3)辽宁工程技术大学,杨宏伟:《瓦斯抽放工艺集成化技术研究》
(4)华北矿业高等专科学校,潘祥德:《煤矿瓦斯抽放现状及其展望》
(5)中国矿业大学,俞启香:《矿井瓦斯防治》
(6)中国矿业大学,林伯泉:《矿井瓦斯抽放理论与技术》
另外就是从矿上搜集的该矿的各种相关资料
3
五、毕业设计(论文)进度安排(按周说明)
序号 工作内容 周数 备注
1 第一章 矿井概况 0.5
2 第二章 矿井瓦斯赋存 1.0
3 第三章 瓦斯抽放的可行性与必要性的论证 0.5
4 第四章 抽放方法 0.5
5 第五章 瓦斯抽放管路系统及设备选型 1.0
6 第六章 经济概算 1.0
7 第七章 安全技术措施 1.0
8 第八章 瓦斯的综合利用与配套设施 1.0
9 第九章 抽放瓦斯管理 0.5
10 绘图 2.0
11 抄写说明书 1.5 含装订
12 指导教师审阅及答辩准备 1.0
六、指导教师审批意见:
指导教师: (签名)
年 月 日
