国家开放大学河北52439《传感器与检测技术》形成性考核一作业资料

第1章传感器与检测技术基础思考题答案1.检测系统山哪儿部分组成？说明各部分的作用。

答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。

当然其中还包括电源和传输通道等不可缺少的部分。

卜•图给出了检测系统的纽成框图。

检测系统的组成框图传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测対象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它坏节无法添加新的检测信息并口不易消除传感器所引入的误差。

测虽电路的作用是将传感器的输出信号转换成易于测屋的电压或电流信号。

通常传感器输出信号是微弱的，就需要由测量电路加以放人，以满足显示记录装査的要求。

根据需要测量电路还能进行肌抗匹配、微分、积分、线性化补偿等信号处理工作。

显示记录装置是检测人员和检测系统联系的主要环节，主要作川是使人们了解被测量的人小或变化的过程。

2.传感器的型号有儿部分组成，各部分有何意义？依次为主称（传感器）被测量一转换原理一序号主称——传感器，代号C；被测量——川一个或两个汉语拼音的第一个人写字母标记。

见附录表2；转换原理——用一个或两个汉语拼音的第一个大写字母标记。

见附录表3；序号——用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。

若产品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等,（其中I、Q不用）。

例：应变式位移传感器：CWY-YB-20；光纤压力传感器：C Y-GQ-2o3.测量稳压电源输出电压随负载变化的時况时，应当采用何种测量方法？如何进行？答：测定稳压电源输出电压随负载电阻变化的情况时，故好采用微差式测虽。

此时输出电压认可衣示为U°, U°=U+4U,其中是负载电阻变化所引起的输出电压变化量，相对U 來讲为一小量。

题目1正确获得5.00分中的5.00分未标记标记题目题干量程或测量范围、过载能力等属于（）。

a. 环境要求指标b. 输入量的性能指标正确c. 静态特性指标d. 可靠性指标反馈你的回答正确正确答案是：输入量的性能指标题目2正确获得5.00分中的5.00分未标记标记题目题干以下（）项可以提高应变片测量电桥的输出电压灵敏度。

a. 不受应变片功率限制提高电桥供电电压b. 不受应变片功率限制降低电桥供电电压c. 在应变片功率范围内提高电桥供电电压正确d. 在应变片功率范围内降低电桥供电电压反馈你的回答正确正确答案是：在应变片功率范围内提高电桥供电电压题目3正确获得5.00分中的5.00分未标记标记题目题干按照传感器（）的方式可分为能量转换型、能量控制型等。

a. 能量转换正确b. 工作原理c. 输出信号d. 工作机理反馈你的回答正确正确答案是：能量转换题目4正确获得5.00分中的5.00分未标记标记题目题干按照传感器（）的方式可分为应变式传感器、压电式传感器、压阻式传感器、电感式传感器、电容式传感器、光电式传感器等。

a. 输出信号b. 工作原理正确c. 输出信号d. 工作机理反馈你的回答正确正确答案是：工作原理题目5正确获得5.00分中的5.00分未标记标记题目题干以下（）项可以降低应变片测量电桥的非线性误差。

a. 在应变片功率范围内降低电桥供电电压b. 采用全桥接法正确c. 在应变片功率范围内提高电桥供电电压d. 采用半桥单臂接法反馈你的回答正确正确答案是：采用全桥接法题目6正确获得5.00分中的5.00分未标记标记题目题干差动变压器属于（）。

a. 电阻式传感器b. 压电式传感器c. 电感式传感器正确d. 电容式传感器反馈你的回答正确正确答案是：电感式传感器题目7正确获得5.00分中的5.00分未标记标记题目题干声控灯中没有传感器装置。

选择一项：对错正确反馈正确的答案是“错”。

题目8正确获得5.00分中的5.00分未标记标记题目题干传感器通常由敏感器件和基本转换电路两部分组成。

最新国家开放大学电大《传感器与测试技术（本）》网络核心课形考网考作业及答案100%通过考试说明：2018年秋期电大把《传感器与测试技术》网络核心课纳入到“国开平台”进行考核，它共有四个形考任务，针对该门课程，本人汇总了该科所有的题，形成一个完整的标准题库，并且以后会不断更新，对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。

做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。

本文库还有其他网核及教学考一体化答案，敬请查看。

形考作业1一、判断题（共20小题，每小题5分，共100分）题目11．测试技术在自动控制系统中也是一个十分重要的环节。

选择一项：对错题目22．金属应变片的灵敏系数比应变电阻材料本身的灵敏系数小。

选择一项：对错题目33．热敏电阻传感器的应用范围很广，但是不能应用于宇宙飞船、医学、工业及家用电器等方面用作测温使用。

选择一项：对错题目44．电容式传感器的结构简单，分辨率高，但是工作可靠性差。

选择一项：对错题目55．电容式传感器可进行非接触测量，并能在高温、辐射、强烈振动等恶劣条件下工作。

选择一项：对错题目66．电容式传感器不能用于力、压力、压差、振动、位移、加速度、液位的测量。

选择一项：对错题目77．电感传感器的基本原理不是电磁感应原理。

选择一项：对错题目88．电感式传感器可以将被测非电量转换成线圈自感系数L 或互感系数M的变化，再由测量电路转换为电压或电流的变化量输出。

选择一项：对错题目99．互感传感器本身是变压器，有一次绕组圈和二次绕组。

选择一项：对错题目1010．差动变压器结构形式较多，有变隙式、变面积式和螺线管式等，但其工作原理基本一样。

选择一项：对错题目1111．传感器通常由敏感器件、转换器件和基本转换电路三部分组成。

选择一项：对错题目1212．电容式传感器是将被测量的变化转换成电容量变化的一种传感器。

选择一项：对错题目1313．电阻应变片的绝缘电阻是指已粘贴的应变片的引线与被测试件之间的电阻值。

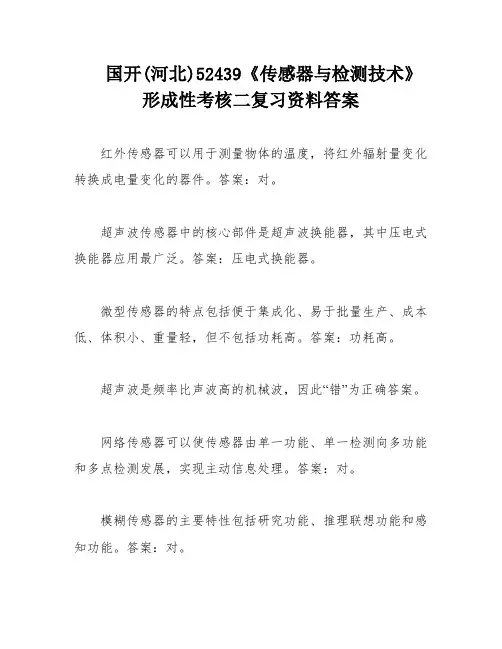

传感器与检测技术-形成性考核二复习题（带答案）
说明：每学期的课程题号都可能更换，请认真核对是您需要的题号后再下载！
【题号】
适合于使用红外传感器进行测量的被测物理量是（）。

a. 转速
b. 厚度
c. 温度
d. 加速度
[提示：仔细阅读以上题目，并给出答案]
参考答案：温度
【题号】
超声波换能器是超声波传感器中的一个核心部件，并以（）的应用最为广泛。

a. 电磁式换能器
b. 电动式换能器
c. 压电式换能器
d. 电容式换能器
[提示：仔细阅读以上题目，并给出答案]
参考答案：压电式换能器
【题号】
以下选项中不属于微型传感器的特点的是（）。

a. 便于集成化
b. 易于批量生产，成本低
c. 体积小，重量轻
d. 功耗高
[提示：仔细阅读以上题目，并给出答案]
参考答案：功耗高
【题号】
红外传感器是将红外辐射量变化转换成电量变化的器件。

对
错
[提示：仔细阅读以上题目，并给出答案]
正确答案：“对”。

【题号】
超声波是频率比声波频率还低的机械波。

对
错
[提示：仔细阅读以上题目，并给出答案]
正确答案：“错”。

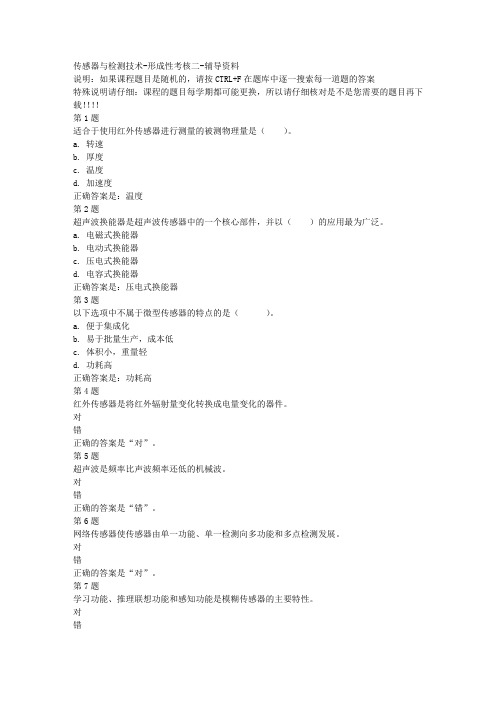

传感器与检测技术-形成性考核二-辅导资料说明：如果课程题目是随机的，请按CTRL+F在题库中逐一搜索每一道题的答案特殊说明请仔细：课程的题目每学期都可能更换，所以请仔细核对是不是您需要的题目再下载！！！！第1题适合于使用红外传感器进行测量的被测物理量是（）。

a. 转速b. 厚度c. 温度d. 加速度正确答案是：温度第2题超声波换能器是超声波传感器中的一个核心部件，并以（）的应用最为广泛。

a. 电磁式换能器b. 电动式换能器c. 压电式换能器d. 电容式换能器正确答案是：压电式换能器第3题以下选项中不属于微型传感器的特点的是（）。

a. 便于集成化b. 易于批量生产，成本低c. 体积小，重量轻d. 功耗高正确答案是：功耗高第4题红外传感器是将红外辐射量变化转换成电量变化的器件。

对错正确的答案是“对”。

第5题超声波是频率比声波频率还低的机械波。

对错正确的答案是“错”。

第6题网络传感器使传感器由单一功能、单一检测向多功能和多点检测发展。

对错正确的答案是“对”。

第7题学习功能、推理联想功能和感知功能是模糊传感器的主要特性。

对错正确的答案是“对”。

第8题网络传感器使得传感器从被动检测向主动进行信息处理方向发展。

对错正确的答案是“对”。

第9题机器人是由计算机控制的复杂机器，它具有类似人的肢体及感官功能。

对错正确的答案是“对”。

第10题现代机器人的“皮肤”主要有两方面的感觉：冷热和软硬。

对错正确的答案是“对”。

第11题听觉传感器是将声源通过空气振动产生的声波转换成电信号的换能设备。

对错正确的答案是“对”。

第12题语音识别技术就是让机器把文本或命令转化为语音信号。

对错正确的答案是“错”。

第13题仪器的发展历史：第一代数字化仪器，第二代模拟仪器，第三代智能仪器，第四代虚拟仪器。

对错正确的答案是“错”。

第14题虚拟仪器最核心的思想是用软件来实现硬件的功能，从而降低系统成本，增强系统功能与灵活性。

对错正确的答案是“对”。

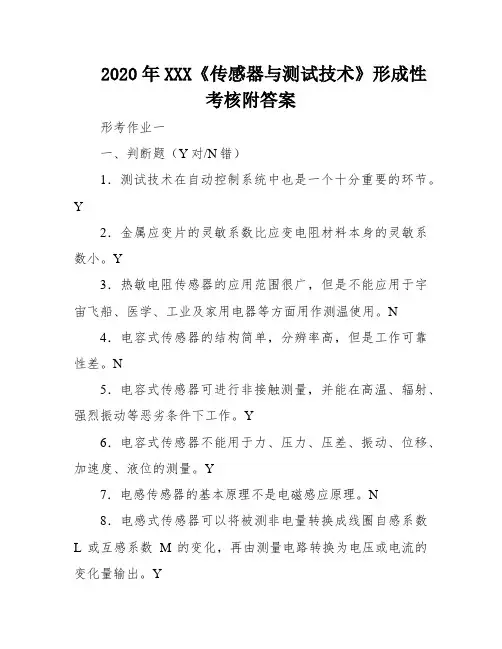

2020年XXX《传感器与测试技术》形成性考核附答案形考作业一一、判断题（Y对/N错）1．测试技术在自动控制系统中也是一个十分重要的环节。

Y2．金属应变片的灵敏系数比应变电阻材料本身的灵敏系数小。

Y3．热敏电阻传感器的应用范围很广，但是不能应用于宇宙飞船、医学、工业及家用电器等方面用作测温使用。

N 4．电容式传感器的结构简单，分辨率高，但是工作可靠性差。

N5．电容式传感器可进行非接触测量，并能在高温、辐射、强烈振动等恶劣条件下工作。

Y6．电容式传感器不能用于力、压力、压差、振动、位移、加速度、液位的测量。

Y7．电感传感器的基本原理不是电磁感应原理。

N8．电感式传感器可以将被测非电量转换成线圈自感系数L或互感系数M的变化，再由测量电路转换为电压或电流的变化量输出。

Y9．互感传感器本身是变压器，有一次绕组圈和二次绕组。

Y10．差动变压器结构形式较多，有变隙式、变面积式和螺线管式等，但其工作原理基本一样。

Y11．传感器通常由敏感器件、转换器件和基本转换电路三部分组成。

Y12．电容式传感器是将被测量的变化转换成电容量变化的一种传感器。

Y13．电阻应变片的绝缘电阻是指已粘贴的应变片的引线与被测试件之间的电阻值。

Y14．线性度是指传感器输出量与输入量之间的实际关系曲线偏离拟合直线的程度。

Y15．丈量偏差越小，传感器的精度越高。

Y16．传感器的灵敏度k即是传感器输出增量与被丈量增量之比。

N17．传感器能检测到输入量最小变化量的能力称为分辩力，当分辩力以满量程输出的百分数表示时则称为分辩率。

Y 18．测量转换电路首先要具有高精度，这是进行精确控制的基础。

N19．电桥是将电阻、电容、电感等参数的变化转换成电压或者电流输出的一种测量电路。

Y20．电桥有两种类型：直流电桥和交流电桥。

Y二、XXX答题1．传感器的输出旌旗灯号通常可以分为哪两类？并举例说明。

答：1模拟式：传感器输出的是模拟电压量；2数字式：传感器输出的是数字量，如编码器式传感器。

一、判断题（共20小题，每小题5分，共100分）题目1正确获得5.00分中的5.00分标记题目题干测试技术在自动控制系统中也是一个十分重要的环节。

选择一项：对错题目2正确获得5.00分中的5.00分标记题目题干金属应变片的灵敏系数比应变电阻材料本身的灵敏系数小。

选择一项：对错题目3正确获得5.00分中的5.00分标记题目题干热敏电阻传感器的应用范围很广，但是不能应用于宇宙飞船、医学、工业及家用电器等方面用作测温使用。

选择一项：对题目4正确获得5.00分中的5.00分标记题目题干电容式传感器的结构简单，分辨率高，但是工作可靠性差。

选择一项：对错题目5正确获得5.00分中的5.00分标记题目电容式传感器可进行非接触测量，并能在高温、辐射、强烈振动等恶劣条件下工作。

选择一项：对错题目6正确获得5.00分中的5.00分标记题目题干电容式传感器不能用于力、压力、压差、振动、位移、加速度、液位的测量。

选择一项：对错题目7正确获得5.00分中的5.00分标记题目题干电感传感器的基本原理不是电磁感应原理。

选择一项：对错题目8正确获得5.00分中的5.00分标记题目题干电感式传感器可以将被测非电量转换成线圈自感系数L或互感系数M的变化，再由测量电路转换为电压或电流的变化量输出。

选择一项：对错题目9正确获得5.00分中的5.00分标记题目题干互感传感器本身是变压器，有一次绕组圈和二次绕组。

选择一项：对错题目10正确获得5.00分中的5.00分标记题目题干差动变压器结构形式较多，有变隙式、变面积式和螺线管式等，但其工作原理基本一样。

选择一项：对错题目11正确获得5.00分中的5.00分标记题目题干传感器通常由敏感器件、转换器件和基本转换电路三部分组成。

选择一项：对错题目12正确获得5.00分中的5.00分标记题目题干电容式传感器是将被测量的变化转换成电容量变化的一种传感器。

选择一项：对错题目13正确获得5.00分中的5.00分标记题目题干电阻应变片的绝缘电阻是指已粘贴的应变片的引线与被测试件之间的电阻值。

《传感器与检测技术》试卷习题及答案一. 选择题(每题1分，共计8分)1．压电石英晶体表面上产生的电荷密度与（B ）A．晶体面积成正比 B．作用在晶体上的压力成正比C．晶体厚度成反比 D．剩余极化强度成正比2.差动变压器式传感器的结构形式很多，其中应用最多的是（C ）A．变间隙式 B．变面积式 C．螺丝管式3.变间隙式电容传感器的非线性误差与极板间初始距离d之间是（B ）A.正比关系 B．反比关系 C.无关系４、产生应变片温度误差的主要原因有（A ）A．电阻丝有温度系数B．试件与电阻丝的线膨胀系数相同C．电阻丝随应力方向不同5．电阻应变片的初始电阻有多种，其中用的最多的是（B ）A．60Ω B．120Ω C．200Ω D．240Ω6、通常用热电阻测量（C ）A．电阻 B．扭矩 C．温度 D．压力7、x1、x2。

…………xn为测量值，指出下列哪个式子表示残差（B ）A、vi =xi-真值 B、vi=xi-算数平均值 C、vi=xi-指示值8. 压电传感器的信号处理有电荷放大器、电压放大器，二者在应用方面最主要区别是（ B ）A．阻抗变换能力 B．电缆线长度变化影响计入与否C．输出电压与输入电压 D．前三种讲法都不对二、填空(10分)1.检测仪表中常用测试方法有直接比较测量法、微差法和零位法2.电容式传感器的三种工作方式是变间隙式、变面积式、和变介电常数式3.空气介质变间隙式电容传感器中，提高其灵敏度和减少非线性误差是矛盾的，为此实际中大都采用差动 式电容传感器。

4.把被测非电量的变化转换成线圈互感变化的互感式传感器是根据 变压器 的基本原理制成的，其次级绕组都用 差动 形式连接，所以又叫差动变压器式传感器。

5．电容式传感器中，变间隙式一般用来测量微小 的位移。

三、简答题（22）1．现对一个量程为60MPa ，压力表进行校准，测得数据如下。

试将各校准点的绝对误差和修正值填入上表中，并确定该压力表的精度等级（7分） 解: 最大绝对误差为0.4Mpa %670%1006040⋅-=⨯⋅-该压力表精度等级为1级 2.简述电涡流传感器工作原理及其主要用途 （5分）解: 利用金属置于变化的磁场或在磁场中运动，金属表面会产生电涡流，从而检测被测参数变化.主要用途——可测位移、振幅、厚度、转速、金属探伤等3、 图示为四种电容式传感器结构示意图，a ，b 动片上下移动，c ，d 动片旋转移动，（10）试分别写出其名称：a bc da 变间隙式、b 差动变间隙式、c 变面积式、d 差动变面积式四.计算题（60）1．被测对象温度为150℃左右，现有以下几种规格的温度计，试从提高测量精度的角度出发，应选哪一种温度计，为什么？ （5分）A 表 量程0～300℃ 精度等级1.5级B 表 量程0～400℃ 精度等级1.5级C 表 量程0～500℃ 精度等级1.0级 解：A 表 △A=300×±1.5%=±4.5℃ △B=400×±1.5%=±6℃ △C=500×±1.0% =±5℃2．电容测微仪的电容器极板面积A=28cm 2，间隙d=1.1mm ，相对介电常数εr =1，εr =8.84×10-12F/m求：（1）电容器电容量 （5分）（2）若间隙减少0.12mm ，电容量又为多少？ （5分）解：（1）()()()341200101.1/10281084.81/---⨯⨯⨯⨯⨯==d A C r εε=F 12105.22-⨯（2）()()d d A C r x ∆-=/0εε =()()34121012.01.1/10281084.81---⨯-⨯⨯⨯⨯ =25.26×10-12F3．下图为等截面梁和电阻应变片构成的测力传感器，若选用特性相同的四片电阻应变片，R1～R4，它们不受力时阻值为120Ω，灵敏度K=2，在Q 点作用力F（1）在测量电路图2中，标出应变片及其符号（应变片受拉用+，受压用-） （2）当作用力F=2Kg 时，应变片ε=5.2×10-5，若作用力F=8Kg 时，ε为多少？电阻应变片△R1、△R2、△R3、△R4为何值。

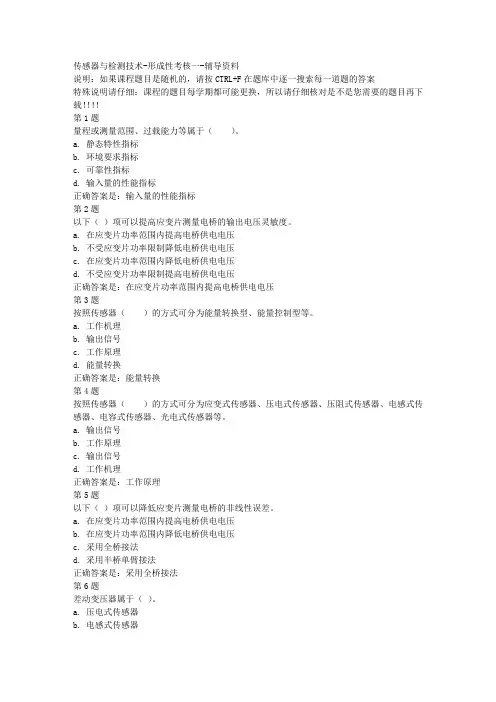

传感器与检测技术-形成性考核一-辅导资料说明：如果课程题目是随机的，请按CTRL+F在题库中逐一搜索每一道题的答案特殊说明请仔细：课程的题目每学期都可能更换，所以请仔细核对是不是您需要的题目再下载！！！！第1题量程或测量范围、过载能力等属于（）。

a. 静态特性指标b. 环境要求指标c. 可靠性指标d. 输入量的性能指标正确答案是：输入量的性能指标第2题以下（）项可以提高应变片测量电桥的输出电压灵敏度。

a. 在应变片功率范围内提高电桥供电电压b. 不受应变片功率限制降低电桥供电电压c. 在应变片功率范围内降低电桥供电电压d. 不受应变片功率限制提高电桥供电电压正确答案是：在应变片功率范围内提高电桥供电电压第3题按照传感器（）的方式可分为能量转换型、能量控制型等。

a. 工作机理b. 输出信号c. 工作原理d. 能量转换正确答案是：能量转换第4题按照传感器（）的方式可分为应变式传感器、压电式传感器、压阻式传感器、电感式传感器、电容式传感器、光电式传感器等。

a. 输出信号b. 工作原理c. 输出信号d. 工作机理正确答案是：工作原理第5题以下（）项可以降低应变片测量电桥的非线性误差。

a. 在应变片功率范围内提高电桥供电电压b. 在应变片功率范围内降低电桥供电电压c. 采用全桥接法d. 采用半桥单臂接法正确答案是：采用全桥接法第6题差动变压器属于（）。

a. 压电式传感器b. 电感式传感器c. 电阻式传感器d. 电容式传感器正确答案是：电感式传感器第7题声控灯中没有传感器装置。

对错正确的答案是“错”。

第8题传感器通常由敏感器件和基本转换电路两部分组成。

对错正确的答案是“错”。

第9题测试系统中，传感器被视为仪表，其主要作用是能准确传递和检测出某一形态的信息，并将其转换成另一形态的信息。

对错正确的答案是“对”。

第10题测量转换电路是测量系统的组成部分。

对错正确的答案是“对”。

第11题测量转换电路首先要具有高精度，能够准确地将传感器的信号进行高精度的转换，这是进行精确控制的基础。

一、单选题题目1标记题目题干绝对误差Δ与被测量的值Ax之比是（）。

A. 引用相对误差B. 系统相对误差C. 实际相对误差D. 示值相对误差反馈你的回答不正确正确答案是：示值相对误差题目2标记题目题干构成一个传感器必不可少的部分是( )。

A. 敏感元件B. 嵌入式微处理器C. 转换元件D. 转换电路反馈你的回答不正确正确答案是：敏感元件题目3标记题目题干电工实验中，采用平衡电桥测量电阻的阻值，是属于( )测量。

A. 零位式B. 偏位式C. 微差式反馈你的回答不正确正确答案是：零位式题目4标记题目题干有一温度计，它的测量范围为0～200℃，精度为0.5级，100℃时的示值相对误差为（）。

A. 10％B. 5％C. 1％D. 1℃反馈你的回答不正确正确答案是：1％题目5标记题目题干欲测240V左右的电压，要求测量示值相对误差的绝对值不大于0.6%，若选用量程为250V电压表，其精度应选( )级。

A. 0.2B. 0.25C. 1.0D. 0.5反馈你的回答不正确正确答案是：0.5题目6标记题目题干正常人的体温为37℃，则此时的华氏温度和热力学温度约为（）。

A. 37F，310KB. 99F，236KC. 99F，310KD. 32F，100K反馈你的回答不正确正确答案是：99F，310K题目7标记题目题干热电阻测量转换电路采用三线制是为了（）。

A. 减小引线电阻的影响B. 提高电磁兼容性C. 减小非线性误差D. 提高测量灵敏度反馈你的回答不正确正确答案是：减小引线电阻的影响题目8标记题目题干等截面悬臂梁表面各部分的应变不同，梁的固定端应变情况应为（）。

A. 大B. 零C. 小D. 变化反馈你的回答不正确正确答案是：零题目9标记题目题干电阻应变片的核心部分是( )。

A. 覆盖层B. 基片C. 引线D. 敏感栅反馈你的回答不正确正确答案是：敏感栅题目10标记题目题干欲测量极微小的位移，应选择（）自感传感器。
