管道荷载计算方法注意（1）此设计规定应按照以下说明：管道设计工作应按照规定执行。
（2）此规定指出工程设计专业必须为管道设计的需要来执行。
在规定基础上管道设计者可以作适当的修改。
2．荷载和外力的设计2.1通则当设计下列结构时，应考虑荷载。
各种荷载的联合作用在计算中的应用见2.14条。
2.2结构本体应计算结构本体和防火材料的重量。
2.3动设备对于泵、压缩机、马达等设备重量，要尽可能快地从制造商处获取相关数据，其中应包括控制、辅助设备、配管等重量。
在对设备直接设在支架上的情况进行计算时，应尽可能快地提交相关动力影响因素。
2.4起重机荷载起重机的荷重应根据制造商的数据来确定。
2.5容器、塔等除容器和塔外，还包括过滤器、沉降槽、换热器、冷凝器及其配管。
根据该类设备各种荷载的综合情况，在计算中应包括以下重量/荷载。
（1）空重这是容器、塔等的静止重量，包括衬里材料、保温、防火、阀门等，应根据制造商提供的数据推导出来。
（2）操作重操作重是容器、塔等的空重，几在该单元操作过程中最大容量的重量之和。
（3）水压实验荷载在现场需要对设备进行水压实验时，设计支架结构时应考虑该设备完全充满水的重量。
当一个支撑支一台以上的容器时，该支撑应根据以下基础进行设计：在同一时刻，一台容器进行水压实验，而其他容器为空设备或仍处于操作状态中。
2.6活动荷载（1）活动荷载应根据以下平台或通道的用途分为几个等级（a）A级主要用作人行通道，除了人可搬动的物品外，没有其他东西。
例如台阶、楼梯平台、管架上人行道、仪表监测平台及阀门操作平台。
（b）B级用于较轻的阀门、换热器、法兰、类似部件的检修工作，放置拆卸这些部件的工具，若在梁或桁架上放置重物须加小心。
（c）C级承受特殊荷载。
要根据特殊需要进行设计。
（2）活动荷载见表1表1 生活荷载2.7风荷载风荷载应根据UBC确定，假设以下几点：风驻点压力q=140kg/m2（在10米高度）方向“c”重要系数I=1风力可从各个方向作用于构筑物，应考虑其最不利的情况（最大逆风向）。
管道荷载计算方法注意（1）此设计规定应按照以下说明：管道设计工作应按照规定执行。
（2）此规定指出工程设计专业必须为管道设计的需要来执行。
在规定基础上管道设计者可以作适当的修改。
2．荷载和外力的设计2.1通则当设计下列结构时，应考虑荷载。
各种荷载的联合作用在计算中的应用见2.14条。
2.2结构本体应计算结构本体和防火材料的重量。
2.3动设备对于泵、压缩机、马达等设备重量，要尽可能快地从制造商处获取相关数据，其中应包括控制、辅助设备、配管等重量。
在对设备直接设在支架上的情况进行计算时，应尽可能快地提交相关动力影响因素。
2.4起重机荷载起重机的荷重应根据制造商的数据来确定。
2.5容器、塔等除容器和塔外，还包括过滤器、沉降槽、换热器、冷凝器及其配管。
根据该类设备各种荷载的综合情况，在计算中应包括以下重量/荷载。
（1）空重这是容器、塔等的静止重量，包括衬里材料、保温、防火、阀门等，应根据制造商提供的数据推导出来。
（2）操作重操作重是容器、塔等的空重，几在该单元操作过程中最大容量的重量之和。
（3）水压实验荷载在现场需要对设备进行水压实验时，设计支架结构时应考虑该设备完全充满水的重量。
当一个支撑支一台以上的容器时，该支撑应根据以下基础进行设计：在同一时刻，一台容器进行水压实验，而其他容器为空设备或仍处于操作状态中。
2.6活动荷载（1）活动荷载应根据以下平台或通道的用途分为几个等级（a）A级主要用作人行通道，除了人可搬动的物品外，没有其他东西。
例如台阶、楼梯平台、管架上人行道、仪表监测平台及阀门操作平台。
（b）B级用于较轻的阀门、换热器、法兰、类似部件的检修工作，放置拆卸这些部件的工具，若在梁或桁架上放置重物须加小心。
（c）C级承受特殊荷载。
要根据特殊需要进行设计。
（2）活动荷载见表1表1 生活荷载2.7风荷载风荷载应根据UBC确定，假设以下几点：风驻点压力q=140kg/m2（在10米高度）方向“c”重要系数I=1风力可从各个方向作用于构筑物，应考虑其最不利的情况（最大逆风向）。
管道载荷及支架计算管道是工业生产中常用的输送介质的一种设备，其安装和支撑是管道运行的重要保障。
在管道设计中，管道载荷及支架计算是必不可少的一环，本文将从管道载荷、支架类型、支架计算等方面进行介绍。
一、管道载荷管道载荷是指管道在运行过程中所受的各种荷载，包括自重、介质重量、水压、风荷载、地震荷载等。
其中，自重是指管道本身的重量，介质重量是指管道内介质的重量，水压是指管道内介质所产生的压力，风荷载是指管道所受的风力作用，地震荷载是指管道在地震过程中所受的震动力。
在管道设计中，对于不同的荷载要进行不同的计算，以确保管道的安全运行。
例如，在计算自重时，需要考虑管道材料、管径、壁厚等因素，以确定管道的自重；在计算介质重量时，需要考虑介质的密度、流量等因素；在计算风荷载时，需要考虑风速、管道高度、管道形状等因素。
二、支架类型支架是管道安装和支撑的重要组成部分，其作用是固定管道，防止管道在运行过程中发生过度变形或破坏。
根据不同的管道类型和荷载情况，支架可以分为固定支架、弹性支架、滑动支架等。
固定支架是指将管道固定在支架上，使其不能发生位移。
固定支架适用于荷载较大的管道，如高压管道、大口径管道等。
弹性支架是指通过弹性元件将管道与支架连接起来，使其能够在一定范围内发生位移。
弹性支架适用于荷载较小的管道，如低压管道、小口径管道等。
滑动支架是指通过滑动面将管道与支架连接起来，使其能够在一定范围内发生位移。
滑动支架适用于管道在运行过程中需要发生较大位移的情况，如地震荷载较大的地区。
三、支架计算支架计算是指对于管道的荷载情况和支架类型进行计算，以确定支架的数量、类型和位置。
支架计算需要考虑管道的荷载情况、管道的材料、管道的形状、管道的长度等因素。
在支架计算中，需要确定支架的间距和支架的位置。
支架的间距应根据管道的荷载情况和管道的长度来确定，一般情况下，支架的间距应小于管道的长度。
支架的位置应根据管道的荷载情况和管道的形状来确定，一般情况下，支架应放置在管道的转弯处、支座处和管道的接口处等位置。
管道荷载计算公式在管道设计中，荷载是指作用于管道上的外力或外载荷，包括静荷载和动荷载两种类型。
静荷载是指静止状态下的荷载，例如管道自重、土压力、液体静压力等。
动荷载是指动态状态下的荷载，例如流体冲击、地震力等。
管道荷载计算的目的是确定管道的最大荷载，并根据这些荷载确定管道的尺寸、材质和支撑方式，以确保管道的安全运行。
常用的管道荷载计算公式包括以下几种。
1. 管道自重计算公式：管道自重是指管道本身的重量。
管道自重的计算公式为：自重= πD^2/4 × L × γ，其中D为管道的外径，L为管道的长度，γ为管道材料的单位重量。
2. 土压力计算公式：土压力是指土壤对管道的压力。
土压力的计算公式为：土压力= γ × H × (1 - sinθ)，其中γ为土壤的单位重量，H为管道埋深，θ为土壤的内摩擦角。
3. 液体静压力计算公式：液体静压力是指管道内液体对管道壁的压力。
液体静压力的计算公式为：静压力= γ × H × A，其中γ为液体的单位重量，H为液体的高度，A为管道的截面积。
4. 流体冲击力计算公式：流体冲击力是指流体在管道中流动时对管道壁的冲击力。
流体冲击力的计算公式为：冲击力= 0.5 × ρ ×V^2 × A，其中ρ为流体的密度，V为流体的流速，A为管道的截面积。
5. 地震力计算公式：地震力是指地震时地面对管道的作用力。
地震力的计算公式为：地震力= γ × H × A × R，其中γ为土壤的单位重量，H为管道的埋深，A为管道的截面积，R为地震加速度。
以上是常用的管道荷载计算公式，通过根据具体情况选择合适的公式进行计算，可以得到管道在不同荷载下的应力和变形情况。
在实际工程中，为了保证管道的安全性和稳定性，通常会选择保守的设计参数进行计算，并考虑一些不确定因素，如材料的强度、温度变化等。

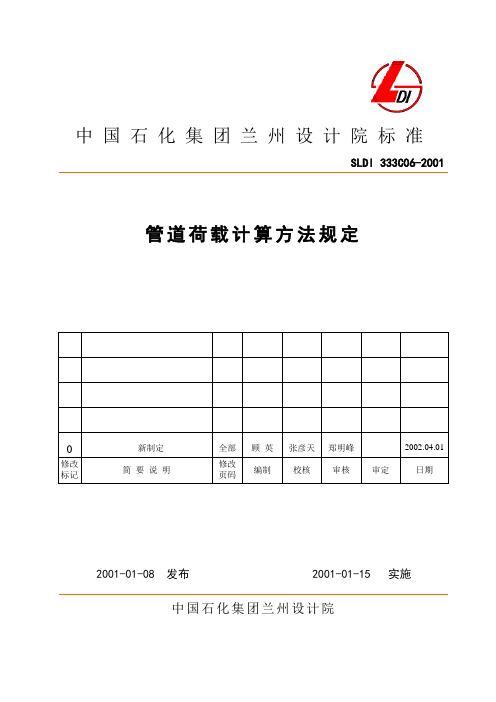

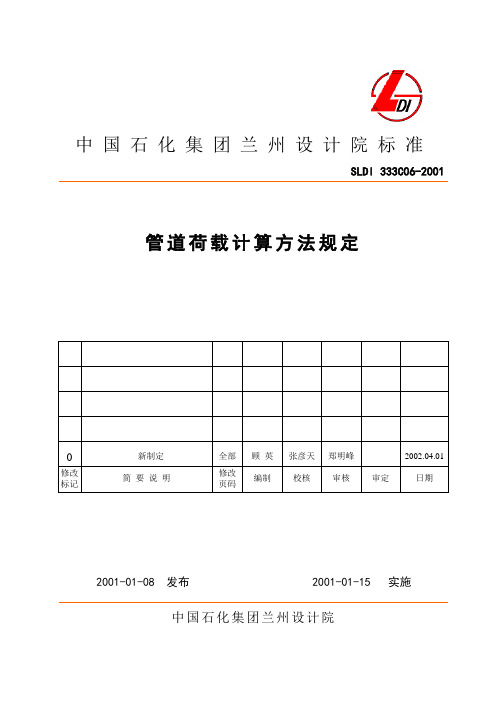

中国石化集团兰州设计院标准SLDI 333C06-2001 0 新制定全部顾英张彦天郑明峰2002.04.01修改标记简要说明修改页码编制校核审核审定日期2001-01-08 发布 2001-01-15 实施中国石化集团兰州设计院管道荷载计算方法规定目录1.范围2.荷载类型和组合2.1 荷载类型2.2 条件2.3 荷载组合3. 荷载计算方法3.1 管子荷载3.2 由热胀或热缩引起的水平荷载和垂直荷载3.3 摩擦力3.4 地震荷载、风荷载、雪荷载、冲击荷载工作规定中国石化集团兰州设计院SLDI 333C06-2001实施日期:2001-01-15 第 1 页共7 页管道荷载计算方法规定1. 范围本标准中包括的荷载数据的计算方法用于土建结构条件的设计。
2.荷载类型及组合2.1 荷载类型荷载数据应包含以下荷载:（1）管道荷载(自重及工作荷载)管道重量,保温材料,介质等（2）热胀或热缩引起的反作用力反作用力是由管子的热胀或对收缩以及位移约束引起的。
（3）摩擦力摩擦力是由管架上的管子的位移引起的。
（4）地震荷载(a) 由地震加速引起的荷载(b)由管道约束点与地震相关的位移引起的反作用力(反作用力的计算方法与热应力的计算方法类似) （5）风荷载（6）雪荷载（7）冲击荷载由安全阀气流或水锤的冲击引起的荷载。
（8）膨胀节的拉伸及反弹作用。
2.2条件荷载的计算应经过下述条件的研究。
当荷载已达到正常操作时的最大值，或其他操作情况下荷载的变化可以忽略不计，计算可仅以正常操作情况为基准。
（1）水压试验、气压试验充水重。
（2）正常操作条件。
正常操作条件不同于以下第（3）条中所述情形。
（3）特殊操作情况（a）开车情况（从开车到正常操作的过渡情况）。
管子从管架上松开，设备或管道等内部温度的临时变化引起的热应力。
（b）停车情况（从正常操作到停车的过渡情况）。
应考虑到与紧急停车相关的问题（压降等），开车时的情况也应考虑。
（c）除焦，再生操作，蒸汽转化等。
中国石化集团兰州设计院标准SLDI 333C06-2001 0 新制定全部顾英张彦天郑明峰2002.04.01修改标记简要说明修改页码编制校核审核审定日期2001-01-08 发布 2001-01-15 实施中国石化集团兰州设计院管道荷载计算方法规定目录1.范围2.荷载类型和组合2.1 荷载类型2.2 条件2.3 荷载组合3. 荷载计算方法3.1 管子荷载3.2 由热胀或热缩引起的水平荷载和垂直荷载3.3 摩擦力3.4 地震荷载、风荷载、雪荷载、冲击荷载工作规定中国石化集团兰州设计院SLDI 333C06-2001实施日期:2001-01-15 第 1 页共7 页管道荷载计算方法规定1. 范围本标准中包括的荷载数据的计算方法用于土建结构条件的设计。
2.荷载类型及组合2.1 荷载类型荷载数据应包含以下荷载:（1）管道荷载(自重及工作荷载)管道重量,保温材料,介质等（2）热胀或热缩引起的反作用力反作用力是由管子的热胀或对收缩以及位移约束引起的。
（3）摩擦力摩擦力是由管架上的管子的位移引起的。
（4）地震荷载(a) 由地震加速引起的荷载(b)由管道约束点与地震相关的位移引起的反作用力(反作用力的计算方法与热应力的计算方法类似) （5）风荷载（6）雪荷载（7）冲击荷载由安全阀气流或水锤的冲击引起的荷载。
（8）膨胀节的拉伸及反弹作用。
2.2条件荷载的计算应经过下述条件的研究。
当荷载已达到正常操作时的最大值，或其他操作情况下荷载的变化可以忽略不计，计算可仅以正常操作情况为基准。
（1）水压试验、气压试验充水重。
（2）正常操作条件。
正常操作条件不同于以下第（3）条中所述情形。
（3）特殊操作情况（a）开车情况（从开车到正常操作的过渡情况）。
管子从管架上松开，设备或管道等内部温度的临时变化引起的热应力。
（b）停车情况（从正常操作到停车的过渡情况）。
应考虑到与紧急停车相关的问题（压降等），开车时的情况也应考虑。
（c）除焦，再生操作，蒸汽转化等。

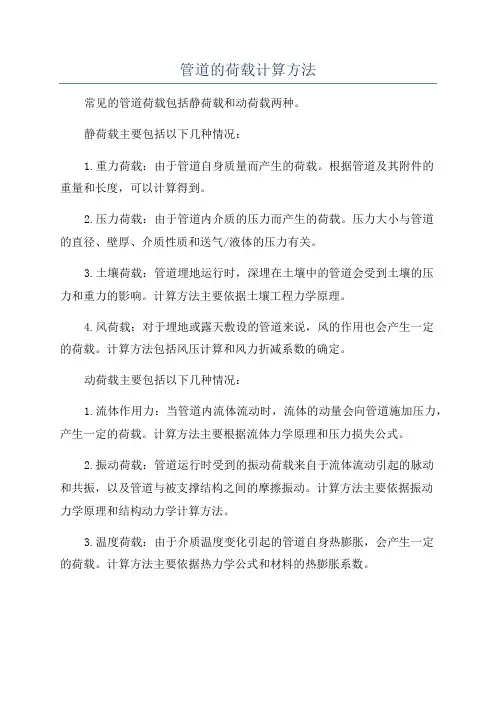

管道的荷载计算方法常见的管道荷载包括静荷载和动荷载两种。
静荷载主要包括以下几种情况：1.重力荷载：由于管道自身质量而产生的荷载。
根据管道及其附件的重量和长度，可以计算得到。
2.压力荷载：由于管道内介质的压力而产生的荷载。
压力大小与管道的直径、壁厚、介质性质和送气/液体的压力有关。
3.土壤荷载：管道埋地运行时，深埋在土壤中的管道会受到土壤的压力和重力的影响。
计算方法主要依据土壤工程力学原理。
4.风荷载：对于埋地或露天敷设的管道来说，风的作用也会产生一定的荷载。
计算方法包括风压计算和风力折减系数的确定。
动荷载主要包括以下几种情况：1.流体作用力：当管道内流体流动时，流体的动量会向管道施加压力，产生一定的荷载。
计算方法主要根据流体力学原理和压力损失公式。
2.振动荷载：管道运行时受到的振动荷载来自于流体流动引起的脉动和共振，以及管道与被支撑结构之间的摩擦振动。
计算方法主要依据振动力学原理和结构动力学计算方法。
3.温度荷载：由于介质温度变化引起的管道自身热膨胀，会产生一定的荷载。
计算方法主要依据热力学公式和材料的热膨胀系数。
对于不同类型的管道和支撑结构，荷载计算方法会有所不同。
一般设计规范中会给出详细的计算方法和公式，以保证管道及其支撑结构的安全可靠。
在进行荷载计算时1.确定设计准则：根据设计准则要求，确定需要考虑的荷载类型和等级。
2.收集必要的数据：需要获取管道及其附件的重量、尺寸、介质性质等数据，以及支撑结构的材料、截面形状和尺寸等数据。
3.制定计算模型：根据实际情况，制定合理的计算模型，包括管道和支撑结构的几何形状和边界条件。
4.进行荷载计算：根据设计准则和计算模型，进行荷载计算，分析管道和支撑结构的受力情况。
5.评估结果和进行调整：根据计算结果，评估管道和支撑结构的安全性，并根据需要进行结构调整和优化设计。
6.编制荷载计算报告：对荷载计算过程和结果进行总结和整理，编制荷载计算报告，为设计和施工提供依据。
管架载荷计算规定1 总则本规定适用于设计管架时计算管道重量载荷、弹性载荷及摩擦力。
其余载荷如：风载、地震载荷等可根据需要按相应规定计算。
2 考虑承载的一般原则2.1 当采用可变弹簧支吊架时，与其相邻的刚性支架的载荷应适当加大。
一般取弹簧支吊架承受的最大载荷的15%作为转移载荷，作川在相邻刚性支架上。
2.2 对靠近泵，压缩机，汽轮机等敏感设备的支吊架，应能承受相应管段的全部重量。
2.3 计算安全阀排气管道上的支吊架载荷时（排气管口为T型的除外），尚应根据布置情况，考虑排气反作用力。
排气反力按下式计算：（2—1）式中：F—排气管上气流的反作用力，kg；Q—气体或蒸汽排放量，kg/h；K—气体或蒸汽的绝热指数；T—安全阀入口绝对温度，K；M—气体或蒸汽的分子量。
3 重量载荷的确定3.1 重量载荷包括管道、管道附件、保温层材料、介质的重量（当介质比重小于1,且管道需进行水压试验时按充水重量考虑）。
另外，根据需要考虑雪载荷等的作用。
3.2 由于管段形式和支承点所处位置不同，支吊架所承受的重量载荷亦不尽相同。
为此，本规定将一般管段大致分为几种主要形式，分别采用以下简化方法计算支吊架重量载荷。
3.2.1 水平直管段3.2.1.1 无集中载荷的水平直管段作用于管架上的重量载荷，按下式计算：式中：R A 、R B 、R C —分别为直管段作用于A 、B 、C 管架上的重量载荷，kg ； q —每米管道的重量，kg/m ； L 1、L 2—管段长度，m 。
3.2.1.2 带有集中载荷（阀门等）的水平直管段作用于两端管架上重量载荷按下式计算：式中：P —集中载荷，kg ；a 、b —分别为集中载荷点至管架A 、B 的距离，m 。
3.2.2 垂直L 形管段作用于两端管架上的重量载荷，按下式确定。
3.2.3 Z形管段3.2.3.1 水平Z形管段平面Z形管段作用于两端管架上的重量载荷，其计算公式比较复杂，为简化计算可利用作图法进行。
中国石化集团兰州设计院标准SLDI 333C06-2001 0 新制定全部顾英张彦天郑明峰2002.04.01修改标记简要说明修改页码编制校核审核审定日期2001-01-08 发布 2001-01-15 实施中国石化集团兰州设计院管道荷载计算方法规定目录1.范围2.荷载类型和组合2.1 荷载类型2.2 条件2.3 荷载组合3. 荷载计算方法3.1 管子荷载3.2 由热胀或热缩引起的水平荷载和垂直荷载3.3 摩擦力3.4 地震荷载、风荷载、雪荷载、冲击荷载1. 范围本标准中包括的荷载数据的计算方法用于土建结构条件的设计。
2.荷载类型及组合2.1 荷载类型荷载数据应包含以下荷载:（1）管道荷载(自重及工作荷载)管道重量,保温材料,介质等（2）热胀或热缩引起的反作用力反作用力是由管子的热胀或对收缩以及位移约束引起的。
（3）摩擦力摩擦力是由管架上的管子的位移引起的。
（4）地震荷载(a) 由地震加速引起的荷载(b)由管道约束点与地震相关的位移引起的反作用力(反作用力的计算方法与热应力的计算方法类似) （5）风荷载（6）雪荷载（7）冲击荷载由安全阀气流或水锤的冲击引起的荷载。
（8）膨胀节的拉伸及反弹作用。
2.2条件荷载的计算应经过下述条件的研究。
当荷载已达到正常操作时的最大值，或其他操作情况下荷载的变化可以忽略不计，计算可仅以正常操作情况为基准。
（1）水压试验、气压试验充水重。
（2）正常操作条件。
正常操作条件不同于以下第（3）条中所述情形。
（3）特殊操作情况（a）开车情况（从开车到正常操作的过渡情况）。
管子从管架上松开，设备或管道等内部温度的临时变化引起的热应力。
（b）停车情况（从正常操作到停车的过渡情况）。
应考虑到与紧急停车相关的问题（压降等），开车时的情况也应考虑。
（c）除焦，再生操作，蒸汽转化等。
2.3荷载组合（a）下表是在各种条件下同时起作用的荷载组合。
P : 集中荷载W: 均匀荷载Q : 单位荷载(单位面积重量)（2）假设地震荷载,风荷载及冲击荷载没有同时产生影响.（3）在水压实试验中无需标注管架,梁,结构等的垂直荷载.在其他情况下,当管线数量较少时，应单独标出每跟管线的垂直荷载。
管顶板的荷载计算管顶板的荷载计算是指在管道系统运行中，管道顶部承受的各种荷载的计算和分析。
管顶板是管道系统中的重要组成部分，承载着管道的重量和施加在管道上的弯矩力、挤压力以及其他外部荷载力。
荷载计算的目的是确定管顶板的尺寸和设计，以确保管道系统的安全运行。
一般来说，管顶板的荷载可以分为静载和动载两类。
静载是指恒定的荷载，主要包括管道自重、介质重量和管道自身带有的设备重量等。
动载是指变动的荷载，主要包括风荷载、地震荷载和操作荷载等。
首先，计算管道自重。
管道的自重主要由管道本身的材料和尺寸决定。
根据管道的材料和尺寸，可以计算出单位长度的管道重量。
然后，根据管道的实际长度，乘以管道的单位重量，可以得到管道自重。
其次，计算介质重量。
介质重量是指管道内输送介质的重量。
根据介质的密度和管道的内径，可以计算出单位长度的介质重量。
然后，根据管道的实际长度和介质重量，可以计算出介质的总重量。
同时，还要考虑管道自身带有的设备重量。
例如，管道上安装了支承架、阀门、法兰等设备，这些设备的重量也会对管顶板施加荷载。
根据设备的重量和数量，可以计算出设备的总重量。
静载的计算主要根据上述的自重、介质重量和设备重量，将它们合并计算得到。
例如，将自重、介质重量和设备重量进行叠加，可以得到管道的总静荷载。
动载的计算主要考虑风荷载、地震荷载和操作荷载。
风荷载是指管道受到的风力作用力，根据管道的高度、横截面积和风速等参数，可以计算出风荷载。
地震荷载是指管道在地震发生时受到的地震力，根据地震的震级、场地的基本加速度和管道的重量等参数，可以计算出地震荷载。
操作荷载是指人工施加在管道上的荷载，如管道上的维修和检测操作所施加的荷载。
综上所述，管顶板的荷载计算是一个综合考虑静载和动载的过程。
静载主要考虑管道的自重、介质重量和设备重量，动载主要考虑风荷载、地震荷载和操作荷载。
通过合理计算和分析，可以确定管顶板的尺寸和设计，确保管道系统的安全运行。
