梁钢筋翻样与算量案例(精)

  • 格式：doc
  • 大小：807.00 KB
  • 文档页数：16

；梁钢筋工程量计算实例案例一：单跨楼层框架梁钢筋计算【已知条件】KL5采用的混凝土强度等级为C30，所在环境类别为一级，抗震等级为一级，两侧柱截面尺寸分别为600×600和500×500。

如图5.27示。

【要求】计算该KL5中的所有钢筋。

图5.27 KL5平法标注内容【解析】KL5有一跨，上部只有一排，是4根直径是16mm 的贯通钢筋，在左右两端支座锚固。

下部也只有4根直径是16mm 的钢筋伸入端支座锚固。

箍筋为双肢箍，加密区间距为100mm ，非加密区间距为150mm ，加密区间为max(2h b ，500mm)。

【计算过程】 1.计算净跨mm l n 515030025057001=--=2.锚固长度mm d 16= mm l aE 5401615.143.130014.0=⨯⨯⨯= 右端支座54057030600>=-=-c h c 因此，右支座处钢筋采用直锚左端支座54047030500<=-=-c h c 因此，左支座处钢筋采用弯锚，弯折长度mm d 240161515=⨯=3.纵筋长度计算，如图5.28示4.箍筋计算()mm d d 2.959.175,9.11m ax =+单根箍筋长度()mm 4.165422.95466266=⨯++=③ 一级抗震等级，箍筋加密区范围为： ()mm h b 1000500,2max =箍筋根根数4211502000515021100501000=⎪⎭⎫ ⎝⎛--+⨯⎪⎭⎫⎝⎛+-= 5.框架梁钢筋翻样图图5.28 KL5钢筋翻样图7.案例二：两跨楼层框架梁钢筋计算实例【已知条件】如图5.29示，KL1采用混凝土等级C30，环境类别一类， 抗震等级一级， 柱截面尺寸600×600。

【要求】计算该KL1中的所有钢筋。

图5.29 KL1平法标注内容【解析】由已知可知：框架梁混凝土保护层厚度为25mm ，柱的保护层度为30mm 。

KL1有两跨，上部有2根直径是20mm 的贯通钢筋，只有一排钢筋，第一跨左端有2根直径是16mm 的非贯通钢筋，伸入梁内的长度是本跨净跨的1／3，右端有2根直径是22mm 的非贯通钢筋，伸入梁内的长度是相临两跨净跨较大值的1／3；第二跨左端有2根直径是16mm 的非贯通钢筋，伸入梁内的长度是本跨净跨的1／3，右端有2根直径是22mm 的非贯通钢筋，伸入梁内的长度是本跨净跨的1／3。

中部有2根直径是14mm 的受扭钢筋，伸入支座内的长度是15d 。

左右两侧各1根，端支座锚固构造要求同下部受力钢筋。

下部钢筋只有一排，4根HRB335钢筋，直径20mm 伸入端支座锚固。

箍筋为双肢箍，加密区间距为100mm ，非加密区间距为150mm ，加密区间为max(2h b ,500)。

由于在实际工程中，箍筋布置时，应满足其间距要求，所以，为考虑其实际布置间距，计算箍筋根数时，遇到小数时，进位取整。

拉筋根数计算也执行此原则。

其他例题也同理，不再赘述。

【计算过程】 1.计算净跨mm l n 5400230060001=⨯-=mm l n 180031= mm l n 6000230066002=⨯-= mm ln 200032=2.锚固长度mm c h c 57030600=-=-时当20=d mm mm ＞l aE 5706762015.143.130014.0=⨯⨯⨯= 端支座处钢筋采用弯锚形式，mm d 300201515=⨯=时当22=d mm mm ＞l aE 5707432215.143.130014.0=⨯⨯⨯=端支座处钢筋采用弯锚形式，mm d 330221515=⨯=时当14=d mm mm ＜l aE 5704731415.143.130014.0=⨯⨯⨯= 端支座处钢筋采用直锚形式，锚固长度c h c -=570mm时当16=d mm mm ＜l aE 5705401615.143.130014.0=⨯⨯⨯= 端支座处钢筋采用直锚形式，锚固长度c h c -=570mm 3.纵筋长度计算，如图5.30示 4.箍筋计算箍筋弯钩长度为：()()mm d d d 1199.17.109.11m ax 9.175,9.11m ax =+⨯=+ 箍筋长度计算：()mm 191821192570270=⨯+⨯+=箍筋长度 箍筋根数计算：()()mm h b 1200500,6002m ax 500,2m ax =⨯==加密区长度根第一跨箍筋根数5211502400640021100501200=⎪⎭⎫⎝⎛--+⨯⎪⎭⎫ ⎝⎛+-=根第二跨箍筋根数4911502400600021100501200=⎪⎭⎫⎝⎛--+⨯⎪⎭⎫ ⎝⎛+-=箍筋总根数为：52+49=101根5.拉筋计算拉筋间距为箍筋非加密间距的2倍，拉筋直径当梁宽不大于350mm ，拉筋直径d=6mm 。

拉筋弯钩长度=()()mm d d 4.8669.175,69.119.175,9.11m ax =⨯+⨯=+mm 8.45424.86282=⨯+=拉筋长度根拉筋根数40121505025400121505026000=+⨯⨯-++⨯⨯-=6.框架梁钢筋翻样图图5.30 KL1钢筋翻样图案例三：三跨楼层框架梁钢筋计算实例【已知条件】KL8采用强度等级为C30的混凝土，抗震等级为二级，环境类别为一类。

试计算该KL内的全部钢筋。

如图5.31示。

【要求】计算该KL8中的所有钢筋。

图5.31 KL8平法标注内容【解析】KL8有三跨，上部钢筋只有一排，有2根直径是20mm 的贯通钢筋；第一跨左端有2根直径是25mm 的非贯通钢筋，伸入梁内的长度是本跨净跨的1／3，右端有2根直径是25mm 的非贯通钢筋，伸入梁内的长度是相临两跨净跨较大值的1／3；第二跨为短跨，所以，2根直径是25mm 钢筋在第二跨通跨布置，并和左右端第一跨和第三跨的有2根直径是25mm 的非贯通钢筋连通；第三跨左端有2根直径是25mm 的非贯通钢筋，伸入梁内的长度是相临两跨净跨较大值的1／3，右端有2根直径是25mm 的非贯通钢筋，伸入梁内的长度是本跨净跨的1／3。

中部有2根直径是14mm 的构造钢筋，伸入支座内的长度是15d 。

下部钢筋有一排，第一跨有2根直径是22mm 和2根直径是20mm 的钢筋，其中2根直径为22mm 的钢筋在角部设置，20mm 的钢筋在中部设置；第二跨为短跨，有4根直径是16mm 钢筋；第三跨有4根直径是25mm 的钢筋。

下部钢筋在端支座锚固为弯锚，伸入中间支座的取值为()aE c l d h ,55.0max +，由于各跨钢筋直径均不同，所以，下部没有贯通钢筋。

箍筋为双肢箍，加密区间距为100mm ，非加密区间距为150mm ，抗震等级为二级，加密区间为()500,5.1max b h 。

【计算过程】 1.计算净跨mm l n 630060069001=-=mm l n 210031= mm l n 320060038002=-=mm l n 690060075003=-= mm l n 230033= 2.锚固长度d=16mm mm l aE 54015.11643.130014.0=⨯⨯⨯=钢筋在中间支座的直锚长度应满足： ()mm l d h aE c 540,55.0m ax =+d=20mm mm l aE 67615.12043.130014.0=⨯⨯⨯=＞mm c h c 57030600=-=-，端支座处钢筋应采用弯锚，弯折15d=15×20=300mm ，钢筋在中间支座的直锚长度应满足：()mm l d h aE c 676,55.0m ax =+d=22mm mm l aE 74315.12243.130014.0=⨯⨯⨯=＜mm c h c 57030600=-=-，端支座处钢筋应采用弯锚，弯折mm d 330221515=⨯=，钢筋在中间支座的直锚长度应满足：()mm l d h aE c 743,55.0m ax =+d=25mm mm l aE 84415.12543.130014.0=⨯⨯⨯=＜mm c h c 57030600=-=-，端支座处钢筋应采用弯锚，弯折mm d 375251515=⨯=，钢筋在中间支座的直锚长度应满足：()mm l d h aE c 844,55.0m ax =+3.纵筋长度计算，如图5.32示4.箍筋计算()()mm d d 2.9589.175,89.119.175,9.11m ax =⨯+⨯=+()mm 4.185422.95566266=⨯++=箍筋⑩长度加密区间()mm h b 900500,5.1m ax =根根数148110018006900211005090011501800320021100509001150180063002110050900=⎪⎭⎫⎝⎛--+⨯⎪⎭⎫ ⎝⎛+-+⎪⎭⎫ ⎝⎛--+⨯⎪⎭⎫ ⎝⎛+-+⎪⎭⎫ ⎝⎛--+⨯⎪⎭⎫ ⎝⎛+-= 5.拉筋计算mm 300=梁宽＜350mm ，拉筋直径d=6mm拉筋的弯钩长度=()()mm d d 4.8669.175,69.119.175,9.11m ax =⨯+⨯=+ mm 8.45024.86278=⨯+=拉筋长度根根数58121501006900121501003200121501006300=+⨯-++⨯-++⨯-=6.框架梁钢筋翻样图图5.32 KL8钢筋翻样图案例四：带悬挑框架梁钢筋计算实例【已知条件】KL4共3跨，混凝土强度等级为C25，抗震等级为一级，环境类别一类。

如图5.33示。

【要求】计算梁内全部钢筋。

图5.33 KL4平法标注内容【解析】KL4有三跨且一端带悬挑。

上部钢筋有两排，其中有2根直径是22mm的贯通钢筋。

第一跨中，第一排有2根直径是22mm 的非贯通钢筋，伸入梁内的长度是相临两跨净跨较大值的1／3；第二排有2根直径是22mm 的非贯通钢筋，伸入梁内的长度是相临两跨净跨较大值的1／4；第二跨4根直径是22mm 的钢筋均贯通，其中包含两根贯通钢筋；第三跨中，第一排有2根直径是22mm 的非贯通钢筋，伸入梁内的长度是相临两跨净跨较大值的1／3；第二排有2根直径是22mm 的非贯通钢筋，伸入梁内的长度是相临两跨净跨较大值的1／4；悬挑板第一排钢筋在端头弯12d, 第二排钢筋伸入板内的长度是悬挑板净跨的3／4。

下部钢筋有两排，全部伸入支座。

伸入支座的取值为()aE c l d h ,55.0max +，悬挑板端伸入支座的取值为12d 。

箍筋为双肢箍，加密区间距为100mm ，非加密区间距为200mm ，加密区间为()500,2max b h ,悬挑端箍筋间距均为200mm 。

合集下载

钢筋算量过程计算实例

钢筋算量过程计算实例

1梁筋在钢筋的计算过程中，梁筋的计算是最为复杂的，因为它需要计算上部通长筋、支座钢筋、中部钢筋（腰筋、扭筋）、底筋、箍筋、拉筋、吊筋，当遇到有悬挑的时候还需要锚固长度还与非悬挑不一致，因此，需要详细了解03G-101，在此以上图为例进行说明。

1.1上部通长筋1）上部通长筋=通跨净长度+搭接长度+2*锚固长度（当处于中间楼层）2φ25=（7.2*4-0.45*2+38*0.025*1.2*2+2*38*0.025）*2说明：搭接长度以12米为定尺长度，即12m一搭接。

该工程为一级抗震，混凝土的等级为C30，锚固长度按表1-1取38d，表1-1搭接长度按照下表1-2以1.2*锚固长度取值表1-22）上部通长筋=梁总长+搭接长度+2*锚固长度（当处于基础层，该部分钢筋锚固到梁底）2φ25=(7.2*4-0.03*2+38*0.025*1.2*2+2*（0.7-0.03*2）)*2保护层按照下表1-3取值：（在本工程中取30）表1-33)当然，有时候遇到悬挑钢筋的时候，如下图，还需要计算弯折部分的钢筋，详见国标。

1.2支座钢筋○1轴支座筋6Ф25 4/2其中2Ф25是通长的，所以上2Ф25=（1/3*(7.2-0.45-0.325) +38*0.025）*2下2Ф25=（1/4*(7.2-0.45-0.325) +38*0.025）*2○3轴支座筋8Ф25 4/4所以上2Ф25=（1/3*(7.2-0.325-0.325)*2+0.65）*2（相邻两跨净跨取大值）下4Ф25=（1/4*(7.2-0.325-0.325)*2+0.65）*4○4轴支座筋2Ф25/ 2Ф22所以下2Ф22=（1/4*(7.2-0.325-0.325) +0.325）*26Ф25 4/2上2Ф25=（2/3*(7.2-0.325-0.325) +0.65）*2下2Ф25=（2/4*(7.2-0.325-0.325) +0.325+1.2*38*0.025）*2 ○5轴支座钢筋同○3轴支座钢筋上2Ф25=1/3*(7.2-0.45-0.325)*2下2Ф25=1/4*(7.2-0.45-0.325)*2○6轴支座钢筋同○1轴支座钢筋8Ф25 4/4上2Ф25=（1/3*(7.2-0.45-0.325) +38*0.025）*2下4Ф25=（1/4*(7.2-0.45-0.325) +38*0.025）*48Ф10(2)指的是吊筋处的箍筋1.3架立钢筋○1~○34Ф12=(1/3*(7.2-0.45-0.325) +2*0.15)*4○3~○44Ф12=(1/3*(7.2-0.325-0.325) +2*0.15)*4○4~○54Ф12=(1/3*(7.2-0.325-0.325) +2*0.15)*4○5~○64Ф12=(1/3*(7.2-0.45-0.325) +2*0.15)*41.4腰筋腰筋=跨净长+搭接长度+2*15*d（当为抗扭筋时，+2*锚固长度）所以在本题目中，配G6Ф12=（7.2*4-0.45*2+2*15*0.012+1.2*34*0.012）*61.5底筋1)、当为通常筋=净跨长+搭接长度+2*锚固长度2）、当为本题中时，分别进行计算○1、每跨的5Ф25为通常的，所以5Ф25=（7.2*4-0.45*2+2*38*0.025*1.2+2*38*0.025）*5 ○2、○1~○33Ф25=（7.2-0.325-0.45+38*0.025+1.2*38*0.025）*3○3~○4（即不伸入支座的钢筋=净跨-2*0.1*ln1）8Ф25 3（-3）/5=3*(7.2-0.325*2-0.1*(7.2-0.325*2)*2)○4~○6其中的2Ф25=（7.2*2-0.325-0.45+1.2*38*0.025*2+38*0.025）*2 ○4~○5其中的1Ф25=7.2-0.325*2+1.2*38*0.025*21.6箍筋箍筋单长=（长+宽）*2-8*保护层+20*d(二肢箍)箍筋数量=加密区/加密区间距+非加密区/非加密区间距+吊筋处增加数量箍筋单长φ10=(0.3+0.7)*2-8*0.03+20*0.01箍筋数量=（1.2+2*0.7*7）/0.1+（7.2*4+0.15*2-1.2-2*0.7*7-0.35）/0.2+8（○1~○3跨中次梁宽为250，则8φ10相当于间距为50）（1.2是图中注明的加密区范围，未注明按照规范进行计算）注：二肢箍是箍筋中最简单的类型，当出现多肢箍时，需要小心计算，多肢箍在柱箍筋中举例。

钢筋翻样与算量案例分析

钢筋翻样与算量案例分析

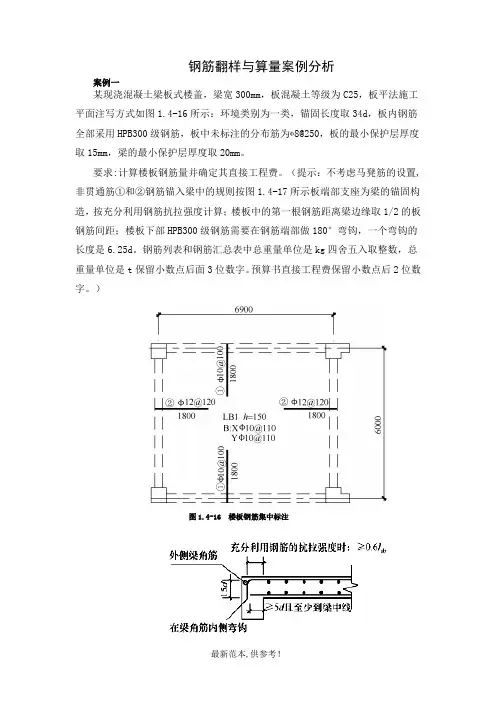

钢筋翻样与算量案例分析案例一某现浇混凝土梁板式楼盖，梁宽300mm，板混凝土等级为C25，板平法施工平面注写方式如图1.4-16所示：环境类别为一类，锚固长度取34d，板内钢筋全部采用HPB300级钢筋，板中未标注的分布筋为8@250，板的最小保护层厚度取15mm，梁的最小保护层厚度取20mm。
