简单IO口扩展实验报告样本

实验一简单 I/O口扩展实验一、实验目的1、熟悉 74LS273, 74LS244的应用接口方法。

2、掌握用锁存器、三态门扩展简单并行输入、输出口的方法。

二、实验设备MUT —Ⅲ型实验箱、 8086CPU 模块。

三、实验原理1. 开关量输入输出电路(1电路原理:开关量输入电路由 8只开关组成,每只开关有两个位置 H 和 L ,一个位置代表高电平,一个位置代表低电平。

对应的插孔是:K1~K8。

开关量输出电路由 8只 LED 组成,对应的插孔分别为 LED1~LED8,当对应的插孔接低电平时 LED 点亮。

原理图如下图所示。

(2电路测试:开关量输入电路可通过万用表测其插座电压的方法测试,即开关的两种状态分别为低电平和高电平;开关量输出电路可通过在其插孔上接低电平的方法测试,当某插孔接低电平时相应二极管发光。

2. 简单 I/O口扩展电路(1电路原理:输入缓冲电路由 74LS244组成,输出锁存电路由上升沿锁存器74LS273组成。

74LS244是一个扩展输入口, 74LS273是一个扩展输出口,同时它们都是一个单向驱动器,以减轻总线的负担。

74LS244的输入信号由插孔 IN0~IN7输入,插孔 CS244是其选通信号,其它信号线已接好; 74LS273的输出信号由插孔O0~O7输出,插孔 CS273是其选通信号,其它信号线已接好。

其原理图如下:(2电路测试:当 74LS244的 1、 19脚接低电平时, IN0~IN7与 DD0~DD7对应引脚电平一致;当 74LS273的 11脚接低电平再松开 (给 11脚一上升沿后, O0~O7与DD0~DD7对应引脚电平一致。

或用简单 I/O口扩展实验测试:程序执行完读开关量后, 74LS244的 IN0~IN7与 DD0~DD7对应引脚电平一致; 程序执行完输出开关量后, 74LS273 的 O0~O7与 DD0~DD7对应引脚电平一致。

3. 程序框图4. 程序源代码(T244273.ASMassume cs:codecode segment publicorg 100hstart: mov dx,04a0h ;74LS244地址in al,dx ; 读输入开关量mov dx,04b0h ;74LS273地址out dx,al ; 输出至 LEDjmp startcode endsend start四、实验内容及步骤逻辑电平开关的状态输入 74LS244, 然后通过 74LS273锁存输出,利用 LED 显示电路作为输出的状态显示。

实验七8255 并行I/O扩展实验一、实验要求利用8255 可编程并行口芯片，实现输入、输出实验，实验中用8255PA 口作读取开关状态输入，8255PB 口作控制发光二极管输出。

二、实验目的1、了解8255 芯片结构及编程方法。

2、了解8255 输入、输出实验方法。

三、实验电路及连线1、Proteus 实验电路2、硬件验证实验硬件连接表四、实验说明1、8255A 芯片简介：8255A 可编程外围接口芯片是INTEL 公司生产的通用并行接口芯片，它具有A、B、C 三个并行接口，用+5V 单电源供电，能在以下三种方式下工作：方式0：基本输入/ 输出方式方式l：选通输入/ 输出方式方式2：双向选通工作方式2、使8255A 端口A 工作在方式0 并作为输入口，读取Kl-K8 个开关量，PB 口工作在方式0作为输出口。

五、实验程序流程图六、实验步骤1、Proteus 仿真a.在Proteus 中打开设计文档8255_STM.DSN；b.建立实验程序并编译，仿真；c.如不能正常工作，打开调试窗口进行调试。

参考程序：CODE SEGMENTASSUME CS:CODEIOCON EQU 8006HIOA EQU 8000HIOB EQU 8002HIOC EQU 8004H START:MOV AL,90HMOV DX,IOCONOUT DX,ALNOPSTART1:NOPNOPMOV AL,0MOV DX,IOAIN AL,DXNOPNOPMOV DX,IOBOUT DX,ALJMP START1 CODE ENDSEND START2、实验板验证a．通过USB 线连接实验箱b．按连接表连接电路c．运行PROTEUS 仿真，检查验证结果。

实验八、8155可编程并行I/O扩展接口实验一、实验目的1．熟悉8155并行接口芯片的基本工作原理及应用2．掌握单片机与8155的接口电路设计和编程二、实验设备1．仿真器2．8155可编程并行I/O扩展接口模块3．单片机最小系统模块4．数码管动态扫描显示模块5．矩阵式键盘模块三、实验要求连接单片机最小系统、8155扩展接口实验模块、数码管动态扫描显示模块、矩阵式键盘模块，要求在键盘按下时，8位LED动态显示器上最低位显示相应的字符，以前的各位字符向高位推进1位。

四、实验原理8155芯片内包含有256字节RAM，2个8位、1个6位的可编程并行I/O口，和1个14位定时器/计数器。

由于8155既具有RAM又具有I/O口，因而是单片机系统中最常用的外围接口芯片之一。

４．1引脚说明8155共40个引脚，采用了双列直插的封装，主要引脚功能如下：◆AD7—AD0：地址数据总线；单片机和8155之间的地址、数据、命令、状态信息都是通过它来传送的。

◆CE：片选信号线，低电平有效。

◆RD：存储器读信号线，低电平有效。

◆WR：存储器写信号线，低电平有效。

◆ALE：地址及片选信号锁存信号线，高电平有效。

在下降沿时将地址及片选信号锁存到器件中。

◆IO/M：IO接口与存储器选择信号线，高电平选择I/O，低电平选择存储器。

◆PA7—PA0：A口输出/输入线。

◆PB7—PB0：B口输出/输入线。

◆PC5—PC0：C口输出/输入或控制信号线，用作控制信号时其功能如下：◆PC0：A INTR（A口中断信号线）◆PC1：A BF（A口缓冲器满信号线）◆PC2：ASTB（A 口选通线）◆PC3：B INTR（B口中断信号线）图8-1 8155引脚与逻辑图◆PC4：B BF（B口缓冲器满信号线）◆PC5：BSTB（B 口选通线）表8-1 地址与寄存器映射◆TIMER OUT：定时器/计数器输出端；◆RESET：复位信号线。

◆8155引脚与逻辑如图8-1所示。

DelayMS (1);
}
}
//刷新显示一段时间后递增1，形成滚动效果，最大索引为14
i= (i+1)%15;
}
}
0xff, 0xff, 0xff,0xff, 0xff, 0xff, 0xff, 0xff, 0xff};
//共阳极的7段集成式数码管对应编码
// 0:0xc0
// 1:0xcf
// 2:0xa4
// 3:0xb0
// 4:0x99
// 5:0x92
// 6:0x82
// 7:0xf8
// 8:0x80
#define PC XBYTE[0x0002] //定义8255B地址
#define COM XBYTE[0x0003] //定义8255B控制寄存器地址
//待显示字符队列编码
uchar code DSY_CODE_Queue[ ]=
{0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
// 9:0x90
// A:0x88
// B:0x83
// C:0xc6
// D:0xa1
// E:0x86
// F:0x8e
// DOT:0x7f
// -:0xaf
//数码管选通
uchar DSY_Index[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
实验三并行I/O口8255扩展
一、实验目的
1、了解8255A芯片的结构以及编程方法
2、掌握通过8255A并行口读取开关数据的方法
二、实验说明
本次实验用通过8255扩展接口，仅通过P0端口控制8只集成式7段数码管的显示控制。8255A的PA、PB端口分别连接8位数码管的段码和位码，程序控制数码管滚动显示一串数字。

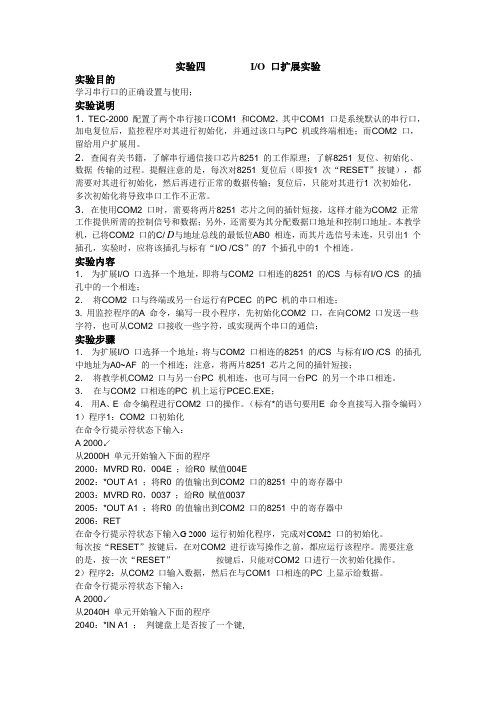

实验四I/O 口扩展实验实验目的学习串行口的正确设置与使用；实验说明1．TEC-2000 配置了两个串行接口COM1 和COM2，其中COM1 口是系统默认的串行口，加电复位后，监控程序对其进行初始化，并通过该口与PC 机或终端相连；而COM2 口，留给用户扩展用。

2．查阅有关书籍，了解串行通信接口芯片8251 的工作原理；了解8251 复位、初始化、数据传输的过程。

提醒注意的是，每次对8251 复位后（即按1 次“RESET”按键），都需要对其进行初始化，然后再进行正常的数据传输；复位后，只能对其进行1 次初始化，多次初始化将导致串口工作不正常。

3．在使用COM2 口时，需要将两片8251 芯片之间的插针短接，这样才能为COM2 正常工作提供所需的控制信号和数据；另外，还需要为其分配数据口地址和控制口地址。

本教学机，已将COM2 口的C/ D与地址总线的最低位AB0 相连，而其片选信号未连，只引出1 个插孔，实验时，应将该插孔与标有“I/O /CS”的7 个插孔中的1 个相连。

实验内容1．为扩展I/O 口选择一个地址，即将与COM2 口相连的8251 的/CS 与标有I/O /CS 的插孔中的一个相连；2．将COM2 口与终端或另一台运行有PCEC 的PC 机的串口相连；3. 用监控程序的A 命令，编写一段小程序，先初始化COM2 口，在向COM2 口发送一些字符，也可从COM2 口接收一些字符，或实现两个串口的通信；实验步骤1．为扩展I/O 口选择一个地址：将与COM2 口相连的8251 的/CS 与标有I/O /CS 的插孔中地址为A0~AF 的一个相连；注意，将两片8251 芯片之间的插针短接；2．将教学机COM2 口与另一台PC 机相连，也可与同一台PC 的另一个串口相连。

3．在与COM2 口相连的PC 机上运行PCEC.EXE；4．用A、E 命令编程进行COM2 口的操作。

（标有*的语句要用E 命令直接写入指令编码）1）程序1：COM2 口初始化在命令行提示符状态下输入：A 2000↙从2000H 单元开始输入下面的程序2000：MVRD R0，004E ；给R0 赋值004E2002：*OUT A1 ；将R0 的值输出到COM2 口的8251 中的寄存器中2003：MVRD R0，0037 ；给R0 赋值00372005：*OUT A1 ；将R0 的值输出到COM2 口的8251 中的寄存器中2006：RET在命令行提示符状态下输入G 2000 运行初始化程序，完成对COM2 口的初始化。

单片机程序实验报告姓名：陈曦学号23320082203998系别：通信工程系实验二简单I/O端口扩展实验一、实验目的1．学习8051单片机扩张数据存储的方法；2．学习61C256芯片的接口方法。

二、实验设备微型计算机、单片机仿真器、实验仪、示波器（各一台）实验连线：若干三、实验原理图四、实验内容编写并调试一段程序，功能是把8051内部数据存储器中50H~6FH的内容复制到外部数据存储器中0500H开始的区域中。

要求加入数据读写校验的功能，对写入外部RAM的区域先进行写入、读取校验操作。

汇编语言程序如下：ADDER E QU 50HADDER1 EQU 0500HBYTE EQU 20HORG 0000HAJMP STARTORG 0030HSTART:MOV R2,#BYTEMOV R0,#ADDERMOV DPTR,#ADDER1MOV @R0,#12H ；先写入标志性的数据INC R0MOV @R0,#34HINC R0MOV @R0,#56HINC R0MOV @R0,#78HINC R0MOV @R0,#9AHINC R0MOV @R0,#0BCHINC R0MOV @R0,#0DEHINC R0MOV R0,#ADDERMOV R1,#00HLOOP:MOV A,#00HMOVX @DPTR,AMOVX A,@DPTRSUBB A,#00HJNZ ERRORMOV A,#0FFHMOVX @DPTR,AMOVX A,@DPTRSUBB A,#0FFHJNZ ERRORMOV A,@R0MOVX @DPTR,AINC R0INC DPTRDJNZ R2,LOOPAJMP $ERROR:INC DPTRINC R1DJNZ R2,LOOPAJMP $ENDC语言源程序：#include<reg51.h>data unsigned char ADDER1 _at_ 0x50; xdata unsigned char ADDER2 _at_ 0x0500; main(){unsigned char i,temp=0,count=0;unsigned char *sadd1,*sadd2;SP=0x70;sadd1=&ADDER1;sadd2=&ADDER2;for(i=0;i<0x20;i++){*sadd2=0x00;temp=*sadd2;temp=temp-0x00;if(temp!=0){count++;sadd2++;continue;}*sadd2=0xff;temp=*sadd2;temp=temp-0xff;if(temp!=0){count++;sadd2++;continue;}*sadd2=*sadd1;sadd1++;sadd2++;}while(1){;}}五、实验小结通过实验是我们了解如何扩展外部存储器，并熟练掌握了内外存储器的数据的传送、指针的使用，获悉了读写校验的原理，为下一步学习打下了坚实的基础。

任务： 任务：
试编写程序，计算X+Y=？（ X、Y 为8位二制数0FFH）
连线详细过程见：…PCI9054\相关资料\连线图\DJ598PCI.exe
五、实验程序框图
结束
图1.2 16位实验软件
其使用说明见” 16位微机原理与接口实验指导书1.doc”的16~19页或者…\DJ8086K\DJ8086软件使用.exe。
实验程序
CODE SEGMENT ASSUME CS:CODE ORG 19D0H START: MOV DX,0FF80H IN AL,DX MOV DX,0FF90H OUT DX,AL JMP START CODE ENDS END START ;IO.ASM
图 6－l2 接线图 －
四、实验步骤
l、按图6-l2接线，Y0～Y7接K1～K8，Q0～Q7接L1～L8，CS1 接FF80H孔，CS2接FF90H孔。 2、运行实验程序，或在系统处于命令提示符“P.”状态下， 按SCAL键，输入19D0， 按EXEC键。 3、按动K1～K8，观察Ll～L8是否对应点亮。
实验二、简单 口扩展实验 实验二、简单I/O口扩展实验
一、实验目的： 实验目的：
1）学习微机系统中扩展简单I/O口的方法。 2）学习数据输入输出程序的编制方法。
二、实验内容： 实验内容：
利用74LS244作为输入口，读取开关状态，、实验原理： 实验原理：

实验一并行I/O口8255扩展实验
一、实验目的
了解8255芯片的结构及编程方法，学习模拟交通灯控制的实现方法。

二、实验内容
用8255做输出口，控制十二个发光二极管燃灭，模拟交通灯管理。

三、实验说明
因为本实验是交通灯控制实验，所以要先了解实际交通灯的变化情况和规律。

假设一个十字路口为东西南北走向。

初始状态0为东西红灯，南北红灯。

然后转状态1东西绿灯通车，南北红灯。

过一段时间转状态2，东西绿灯灭，黄灯闪烁几次，南北仍然红灯。

再转状态3，南北绿灯通车，东西红灯。

过一段时间转状态4，南北绿灯灭，黄灯闪烁几次，东西仍然红灯，最后循环至状态1。

四、实验原理图
五、实验程序框图（8255.ASM）
六、实验步骤
①8255 PC0-PC7、
PB0-PB3分别接L0～L11
红、黄、绿发光二极管；
②8255CS接Y0（在仿
真插头所在扩展总线区）；
③打开8255接口区中的
电源开关S1；
④调试、运行程序（内
程序，外数据）；
⑤初始态为四个路
口的红灯全亮之后，东西
路口的绿灯亮南北路口的
红灯亮，东西路口方向通
车。

延时一段时间后东西
路口的绿灯熄灭，黄灯开
始闪烁。

闪烁若干次后，
东西路口红灯亮，而同时
南北路口的绿灯亮，南北
路口方向开始通车，延时
一段时间后，南北路口的
绿灯熄灭，黄灯开始闪烁。

闪烁若干次后，再切换到东西路口方向，之后重复以上过程。

.。

io口实验报告IO口实验报告引言：IO口（Input/Output Port）是计算机硬件中的一种通信接口，用于与外部设备进行数据交互。

本实验旨在通过对IO口的实际应用，深入了解IO口的原理和使用方法。

一、实验目的通过本次实验，我们的目标是掌握IO口的基本原理和操作方法，了解IO口在计算机系统中的重要性，并能够熟练地使用IO口进行数据输入和输出。

二、实验装置本次实验所需的装置包括一台计算机、IO口接口板、连接线和外部设备（如LED灯、按钮等）。

三、实验过程1. 连接IO口接口板将IO口接口板与计算机通过连接线连接好，并确保连接稳固。

接口板上通常会有标识，根据标识将连接线插入正确的接口。

2. 配置IO口参数打开计算机，并进入操作系统。

根据计算机型号和操作系统的不同，配置IO口参数的具体步骤可能会有所不同。

一般来说，可以通过设备管理器或者控制面板中的设备设置选项来进行配置。

3. 进行IO口输入实验将一个按钮连接到IO口接口板的输入端口上。

通过编写简单的程序代码，实现当按钮按下时，计算机能够读取到IO口的输入信号，并作出相应的反应，如显示一个提示信息或者改变屏幕上的图像。

4. 进行IO口输出实验将一个LED灯连接到IO口接口板的输出端口上。

通过编写程序代码，实现当计算机发出IO口的输出信号时，LED灯能够亮起。

可以尝试不同的输出信号模式，如闪烁、渐变等，以观察LED灯的不同反应。

5. 拓展实验除了按钮和LED灯，还可以尝试连接其他外部设备，如蜂鸣器、温度传感器等，以进一步探索IO口的应用。

通过编写相应的程序代码，实现与这些设备的交互，并观察其效果。

四、实验结果与分析通过以上实验操作，我们可以得到以下实验结果：1. IO口输入实验：当按下按钮时，计算机能够读取到IO口的输入信号，并作出相应的反应。

这说明IO口能够实现数据的输入，为计算机提供外部信息。

2. IO口输出实验：当计算机发出IO口的输出信号时，LED灯能够亮起。

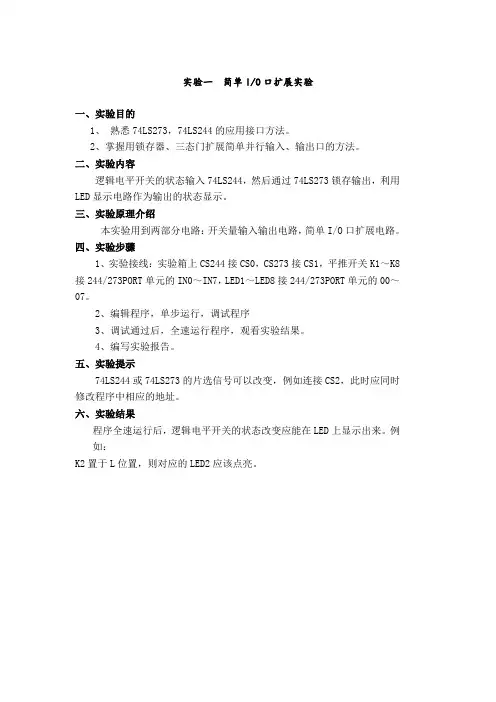

实验一简单I/O口扩展实验一、实验目的1、熟悉74LS273，74LS244的应用接口方法。

2、掌握用锁存器、三态门扩展简单并行输入、输出口的方法。

二、实验内容逻辑电平开关的状态输入74LS244，然后通过74LS273锁存输出，利用LED显示电路作为输出的状态显示。

三、实验原理介绍本实验用到两部分电路：开关量输入输出电路，简单I/O口扩展电路。

四、实验步骤1、实验接线：实验箱上CS244接CS0，CS273接CS1，平推开关K1～K8接244/273PORT单元的IN0～IN7，LED1～LED8接244/273PORT单元的00～07。

2、编辑程序，单步运行，调试程序3、调试通过后，全速运行程序，观看实验结果。

4、编写实验报告。

五、实验提示74LS244或74LS273的片选信号可以改变，例如连接CS2，此时应同时修改程序中相应的地址。

六、实验结果程序全速运行后，逻辑电平开关的状态改变应能在LED上显示出来。

例如：K2置于L位置，则对应的LED2应该点亮。

七、程序框图附件74LS273和74LS244功能使用说明，参考《微机原理与接口技术》（第二版）141页。

1、74LS27374ls273中文资料:是带有清除端的8D触发器，只有在清除端保持高电平时，才具有锁存功能，锁存控制端为11脚CLK，采用上升沿锁存。

CPU 的ALE信号必须经过反相器反相之后才能与74LS273的控制端CLK 端相连。

(1).1脚是复位CLR,低电平有效,当1脚是低电平时,输出脚2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)全部输出0,即全部复位;(2).当1脚为高电平时,11(CLK)脚是锁存控制端,并且是上升沿触发锁存,当11脚有一个上升沿,立即锁存输入脚3、4、7、8、13、14、17、18的电平状态,并且立即呈现在在输出脚2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)上.(3)74ls273管脚功能：1D～8D为数据输入端，1Q～8Q为数据输出端，正脉冲触发，低电平清除，常用作8位地址锁存器。

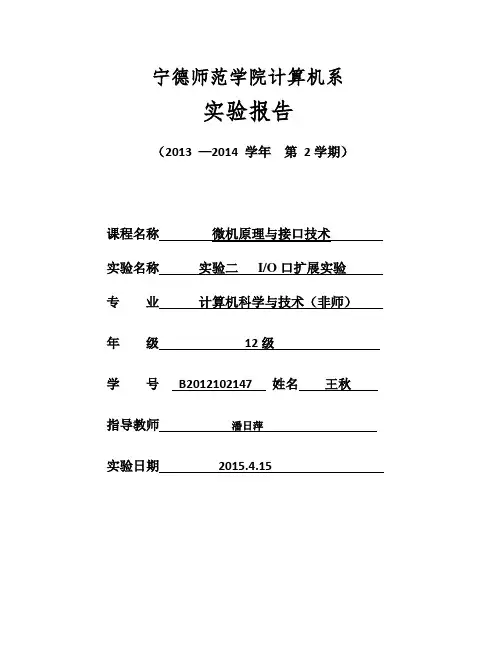

宁德师范学院计算机系
实验报告
（2013 —2014 学年第2学期）
课程名称微机原理与接口技术
实验名称实验二I/O口扩展实验专业计算机科学与技术（非师）年级12级
学号B2012102147 姓名王秋指导教师潘日萍
实验日期2015.4.15
org 100h
start: mov dx,04a0h ;74LS244地址
in al,dx ;读输入开关量
mov dx,04b0h ;74LS273地址
out dx,al ;输出至LED
jmp start
code ends
end start
实验结果截图：
图1：程序代码运行截图
图2 ：微机连线后运行程序图
图3 ：运行后改变开关灯亮灭情况1
图4：运行后改变开关灯亮灭情况2
注：1、报告内的项目或设置，可根据实际情况加以补充和调整
2、教师批改学生实验报告应在学生提交实验报告10日内。

实验五用8255扩展I/0口一．实验目的1．掌握8255扩展I/O口的接口技术。

2．掌握控制应用程序的设计方法。

二．实验原理设计一块8255扩展实验板，其原理线路如图6—1所示。

A口、B口分别接有8个发光二极管指示灯。

从8255A口、B口输出控制字，可控制指示灯的点亮/熄灭，某口线输出“0/1”，可控制该口线的指示灯“亮/灭”。

由接口线路可确定8255的口地址。

A口：8000H B口：8001H C口：8002H 控制口：8003H图1 8255扩展线路原理图三．实验内容与步骤1．通过仿真插头把8255扩展板接在仿真器上。

2．编制使指示灯左/右循环点亮/熄灭的控制程序。

3．键入程序，将仿真器设置在仿真工作方式，运行程序并观察结果。

4．修改程序，控制指示灯以不同形式点亮/熄灭。

四．实验预习要求1．看懂扩展线路原理图，读懂参考程序。

2．写出实验内容要求的修改程序。

五．思考题1．实验中8255工作于何种方式？控制字怎样确定？2．实验程序中延时程序段的作用是什么？去掉延时程序段运行结果有何变化？3．8255的口地址是否唯一？怎样确定口地址？六．实验报告要求1．按顺序写出实验步骤和工作内容。

2．写出实验中所遇到的问题极其解决方法或解决思路。

3．写出实验思考题答案。

七．参考程序0000 1 ORG 0000H0000 802E 2 SJMP MAIN30030 4 ORG 0030H0030 908003 5 MAIN： MOV DPTR,#8003H 0033 7480 6 MOV A,#80H 0035 F0 7 MOVX @DPTR,A 0036 7401 8 MOV A,#01H 0038 FD 9 MOV R5,A0039 ED 10 L1: MOV A,R5003A 908000 11 MOV DPTR,#8000H 003D F0 12 MOVX @DPTR,A 003E A3 13 INC DPTR003F F0 14 MOVX @DPTR,A 0040 7FFF 15 MOV R7,#0FFH 0042 7EFF 16 L2: MOV R6,#0FFH 0044 DEFE 17 L3: DJNZ R6,L3 0046 DFFA 18 DJNZ R7,L2 0048 ED 19 MOV A,R50049 23 20 RL A004A FD 21 MOV R5,A004B 80EC 22 SJMP L1。

实验一简单I/0口扩展实验一、实验目的利用74LS244和74IS273扩展I/0口。

二、实验内容1、熟悉74LS273，74LS244的应用接口方法。

2、掌握用锁存器、三态门扩展简单并行输入、输出口的方法。

三、实验原理图四、实验步骤1、连线：将74LS244(IC25)的输入SI0~SI7分别与逻辑电平开关电路的KI~K8相连，从I/0地址片选信号CS0~ CS7\中任选一个与74LS244的片选信号（CSU10\）相连（例如CS0＼）。

将74LS273(IC24)的输出S00~S07分别与发光二极管电路的Ll~L8相连。

从I/O地址片选信号CS0＼~CS7＼中任选一个与74LS273的片选信号(CSU8＼)相连（如CS1＼）。

2、编辑程序，单步运行，调试程序。

3、调试通过后，全速运行，观察实验结果。

4、编写实验报告。

五、实验说明用逻辑电平开关作为74LS244（IC25)的输入，用发光二极管作为74L S273(IC24)的输出编程序，使得逻辑电平开关的输入状态从发光二极管上显示出来。

逻辑电平开关拨上时为5V，拨下时为0V。

发光二极管输入“1”为亮、“0”为灭。

从74LS244读入的数据应求反后从输出口输出。

在8086CPU中有四个16位通用数字寄存器，其中仅AX(AH，AL)有输入输出功能。

本实验通过输入语句（IN），将开关运输入存到AL中，再通过输出语句(OUT)将AL值输出到发光二极管，从而实现开关控制发光二极管。

当开关量换作其他形式控制输入，发光二极管换作其他形式控制对象，输入数据后对输入最作一定的运算处理再输出时，就实现了计算机控制。

同时这些输入输出点均为I /O扩展口，当输入和输出的点位较多时，这种扩展十分必要。

六、实验程序框图（实验程序名T1.ASM)七、实验程序1 assume cs:code2 0000 code segment public3 org 100h4 0100 BA 04A0 start: mov dx, 04a0h ；74LS244地址5 0103 EC in al, dx ；读输入开关量6 0104 BA 04B0 mov dx, 04b0h ；74LS273地址7 0107 EE out dx, al ；写发光二极管8 0108 EB F6 jmp srart9 010A code ends10 end start实验二 8255并行口实验一、实验目的利用8255A实现并行口实验。

并行IO接口的扩展实验报告一、实验目的1、了解并行IO接口的扩展方法2、掌握可编程接口芯片8255A的工作原理、编程方式和使用方法二、实验条件1、DOS操作系统平台2、8255A接口芯片三、实验原理1、并行IO口的扩展方法：（1）通过通用的IO扩展芯片实现（2）通过TTL、CMOS 锁存器、缓冲器芯片实现。

如74LS377、74LS273、74LS244、74LS245 等。

（3）通过串行通信口扩展并行I/O 口。

2、8255A 扩展I/O 端口：（1）8255A 具有三种基本工作方式，即方式0、方式1、方式2。

各端口的工作方式及输入输出方向都由方式控制字设定（通过写入控制寄存器）。

8255A 的控制字有方式控制字和C 口置位/复位控制字两种。

3、8255A 的工作方式：（1）方式0 是一种基本I/O 方式。

在这种工作方式下，三个端口都可由程序设定为输入或输出，这种方式不使用联络信号，其基本功能为：a. 两个8 位端口(A、B) 和两个4 位端口(C)。

b. 任一个端口可以作为输入或输出。

c. 输出锁存，输入不锁存。

d. 在方式0 时，各端口都可以作为数据端口，CPU 用简单的输入或输出指令来进行读或写。

（2）方式1 是一种选通I/O 方式。

在这种方式下，端口A 和B 可作为数据端口，但C 口的某口的其它位仍可工作于方式0。

方式1 的基本功能为：a. 用作一个或两个选通端口。

b. 每个选通端口包含有：8 位数据瑞口，3 条控制线，提供中断逻辑。

c. 任一端口可输入或输出。

d. 若只有一个端口工作于方式1，余下的13 位可以工作于方式0。

e. 若两个端口工作于方式1，C 口余下2 位可以工作于方式0。

（3）方式2 是一种双向I/O 方式，只有端口 A 具有这种工作方式，其基本功能为：a. 一个8 位双向数据端口（A）和一个5 位控制端口(C)。

b. 输入和输出锁存。

c. 5 位控制端口用作端口A 的状态和控制信息。

贵州大学实验报告
学院：职业技术学院专业：电子信息科学与技术班级：电信职081
姓名
学号
实验组
实验时间
指导教师
李国良
成绩
实验项目名称
IO口扩展实验
实验目的
实验目的：
1．熟悉IO口扩展的方法;
2．掌握8255或74LS373扩展并行输出口的方法
3．熟悉PROTEUS及KEIL 51软件的使用方法
实验要求
利用8255或74LS373扩展输出口,用LED指示输出数据的状态变化.
实验要求
1.要求设计电路实现一定的功能,并说明其功能;
2.实现功能应能体现并行接口扩展特点
实验仪器
实验仪器：
计算机、Keil编程环境、PROTEUS仿真环境
实验步骤
利用PROTEUS软件提供的仿真元件画出仿真电路图,功能自定。
实验内容
实பைடு நூலகம்电路：
实验数据
程序清单：
实验总结
指导教师意见
签名：年月日
注：各学院可根据教学需要对以上栏木进行增减。表格内容可根据内容扩充。

微机原理与接口技术实验报告实验名称：74LS273扩展I/O口实验学院名称：电子与信息工程学院专业：通信系统1. 实验要求编写程序，以74LS273作为I/O口，控制8个单色LED灯。

2. 实验目的1．学习简单I/O接口的方法。

2．学习74LS273的使用方法。

3．学习编制数据向外设输出的程序。

3.实验程序框图开始确定要输出的数据，存入寄存器。

8088发送寄存器数据到D0～D7。

延时约0.5秒4.实验电路及连线上图中，74LS273位于实验台的第（13）模块，将其片选端CS273接到第（7）模块的208H，即74LS273的端口号为208H。

D0～D7是数据输入端（已经与8088接在一起，不需要再连线），PO0～PO7是数据输出端，分别接到L0～L7，单色LED在第（19）模块。

5.实验说明CPU通过D0～D7向74LS273发送数据并锁存，74LS273通过Q1～Q8输出锁存的信号，控制8个LED 的亮灭，具体的要求为： 1．让左边第1个LED 亮，延迟一段时间（约0.5s 左右），然后左边第1个LED 灭，左边第2个LED 亮，延迟0.5s ，然后灭掉，左边第3个LED 亮，……，一直到最右边的LED 亮，延迟0.5s 后灭掉。

2．重复上一个步骤，使得8个LED 循环亮灭。

由于各PC 机可能速度不同，为达到较好的实验效果，可适当调节LED 亮灭的延时时间。

4. 实验程序PARA EQU 208H D1 EQU 10H DATA SEGMENT DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AL,0FEH MOV DX,PARA PRO1: OUT DX,AL CALL DLY ROL AL,1 CALL PRO15. 实验结果最终我们试验箱上显示结果“流水灯”效果DLY PROC NEAR MOV BX,D1 DLY1: MOV CX,3FFFH DLY2: LOOP DLY2 DEC BX CMP BX,0 JNE DLY1 RET DLY ENDP CODE ENDS END START6. 实验总结通过实验，使我进一步熟悉汇编语言的运用，进一步了解74LS273，并学会了用74LS273作为I/O口，控制8个单色LED灯。

扩展82C55并行I/O接口实验
一、实验要求
8个开关按钮分别对应8个LED指示灯，按下按钮1，指示灯1亮，按下按钮2，指示灯2亮……按下按钮8，指示灯8亮
二、实验目的
1、了解82C55芯片结构及编程设置方法
2、进行单片机扩展82C55的接口实验
3、单片机控制82C55输入输出的编程
三、实验程序如下：
MOV DPTR,#0003H ;8255控制地址传送到dptr
MOV A,#82H ;初始化8255，D2置1
MOVX @DPTR,A ;控制字写入控制寄存器
DD:MOV A,#0FFH
MOV DPTR,#0001H ;输入地址送至dptr
MOVX A,@DPTR ;按键输入状态送a
MOV DPTR,#0000H ;输出地址送dptr
MOVX @DPTR,A ;a数据送至输出端
SJMP DD
四、实验原理图
仿真截图
五、实验总结
实验是通过8255PB口检测八个开关的状态，进而输入单片机，单片机再把PB口输入的信息传送到PA口，从而显示在led灯。
